Реферат

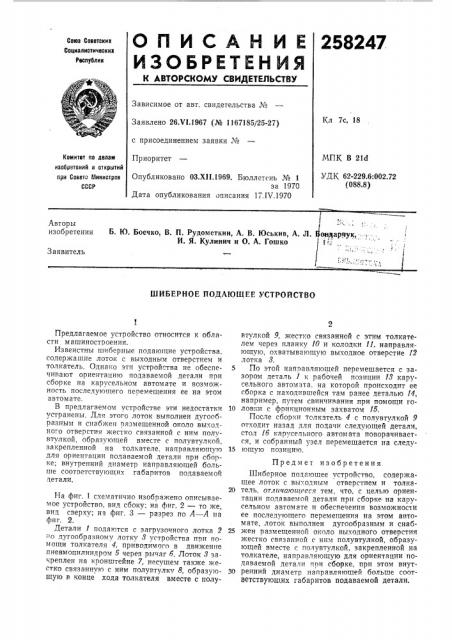

О П И С А H И Е 258247

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респуолив

Зависимое от авт. свидетельства ¹

Кл 7с, 18

Заявлено 26.VI. 1 967 (№ 1167185/25-27) с присоединением заявки №

Приоритет

МПК В 21d

УДК 62-229.6:002.72 (088.8) Комитет по делом изобретений и стнрмтий при Совете Ииннстрсв

СССР

Опубликовано ОЗ.XII.1969. Бюллетень № 1 за 1970

Дата опубликования описания 17.й .1970!

Б. К). Боечко, В. П. Рудометкин, А. В. Юськив, А. Д. озвттарттук, И. Я. Кулинич и О. А. Гошко

Авторы изобретения

Заявитель

ШИБЕРНОЕ ПОДАН)ШЕЕ УСТРОЙСТВО

Предмет изобретения

Шиберное подающее устройство, содержащее лоток с выходным стверстием и толка20 тель, отлнчатошееся тем, что, с целью ориентации подаваемой детали при сборке на карусельнохт автомате и обеспечения возможности ее последующего перемещения на этом автомате, лоток выполнен дугообразным и снаб25 жен размещенной около выходного отверстия жестко связанной с ним полувтулкой, образующей вместе с полувтулкой, закрепленной на толкателе, направляющую для ориентации подаваемой детали при сборке, при этом внут30 репний диаметр направляющей больше соответствующих габаритов подаваемой детали.

На фиг. 1 схематично изображено описываемое устройство, вид сооку; на фиг. 2 — то же, вид сверху; на фиг. 3 — разрез по А — А на фиг. 2.

Детали 1 подаются с загрузочного лотка 2 ио дугообразному „ OTK 8 устройства при помощи толкателя 4, приводимого в движение пневмоцилиндром 5 через рычаг б. Лоток 8 закреплен на кронштейне 7, несущем также жестко связанную с ним полувтулку 8, образующую F. конце хода толкателя вместе с полуПредлагаемое устройство относится к области машиностроения.

Извенстны шиберные подающие устройства, содержащие лоток с выходным отверстием и толкатель. Однако эти устройства не обеспечивают ориентацию подаваемой детали при сборке на карусельном автомате и возможность после, чующего перемещения ее на этом автомате.

В предлагаемом устройстве эти недостатки устранены. Для этого лоток выполнен дугообразным и снабжен пазмещенной около выходного отверстия жестко связанной с ним полувтулкой, образующей вместе с полувтулкой, закрепленной на толкателе, направляющуто для ориентации подаваемой детали при сборке; внутренний диаметр направляющей больше соответствующих габаритов подаваемой детали. втулкой 9, жестко связанной с этим толкателем через планку 10 и колодки 11, направляющую, охватывающую выходное отверстие 12 лотка 8.

5 По этой направляющей перемешается с зазором дета,чь 1 к рабочей позиции 18 карусельного автомата, на которой происходит ее сборка с на одившейся там ранее деталью 14, например, путем свинчивания при помощи го10 ловки с фрикционным захватом 15.

После сборки толкзтель 4 с полувтулкой 9 отходит назад для подачи следующей детали, стол 1б карусельного автомата поворачивается, и собранный узел перемещается на следу15 ющую позицию.

268247
