Универсальный гидрорезак для выгрузки кокса из коксовых камер

Универсальный гидрорезак для выгрузки кокса из коксовых камер

Иллюстрации

Показать все

Реферат

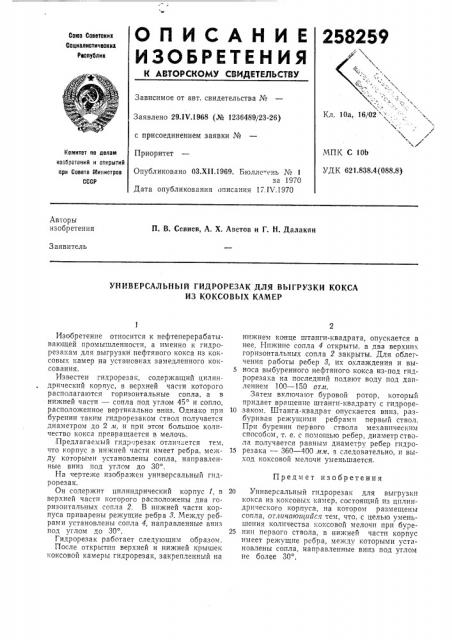

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 10а, 16/02 - . " Г

Заявлено 29.1Ч.1968 (№ 1236489/23-26) с присоединением заявки №

Приоритет

МПК С 1ОЬ

УДК 621.838.4(088.8) Комитет оо лелем ивобротоиий и открытий при Совете тйииистров

СССР

Опубликовано ОЗ.Х11 1969. Бюлле ень ¹ 1 за 1970

Дата опубликования описания 17.1Ч.1970

Авторы изобретения

П. В. Севиев, А. Х. Аветов и Г. Н. Далакян

Заявитель

УНИВЕРСАЛЬНЫЙ ГИДРОРЕЗАК ДЛЯ ВЫГРУЗКИ КОКСА

ИЗ КОКСОВЫХ КАМЕР

Предмет изобретения

Изобретение относится к нефтеперерабатывающей промышленности, а именно к гидрорезакам для выгрузки нефтяного кокса из коксовых камер на установках замедленного коксования.

Известен гидрорезак, содержащий цилиндрический корпус, в верхней части которого располагаются горизонтальные сопла, а в нижней части — сопла под углом 45 и сопло, расположенное вертикально вниз. Однако при бурении таким гидрорезаком ствол получается диаметром до 2 я, и при этом большое количество кокса превращается в мелочь.

Предлагаемый гидрорезак отлич ется тем, что корпус в нижней части имеет ребра, между которыми установлены сопла, направленные вниз под углом до 30 .

На чертеже изображен универсальный гидрорезак.

Он содержит цилиндрический корпус 1, в верхней части которого расположены два горизонтальных сопла 2. В нижней части корпуса приварены режущие ребра 8. Между ребрами установлены сопла 4, направленные вниз под углом до 30 .

Гидрорезак работает следующим образом.

После открытия верхней и нижней крышек

«оксовой камеры гидрорезак, закрепленный на нижнем конце штанги-квадрата, опускается в нее. Нижние сопла 4 открыты, а два верхних горизонтальных сопла 2 закрыты. Для облегчения работы ребер 8, их охлаждения и вы5 носа выбуренного нефтяного кокса из-под гидрорезака на последний подают воду под давлением 100 †1 ати.

Затем включают буровой ротор, который придает вращение штанги-квадрату с гидроре10 заком. Штанга-квадрат опускается вниз, разбуривая режущими ребрами первый ствол.

При бурении первого ствола механическим способом, т. е. с помощью ребер, диаметр ствола получается равным диаметру ребер гидро15 резака — 360 — 400 лтлт, а следовательно, и выход коксовой мелочи уменьшается.

20 Универсальный гидрорезак для выгрузки кокса из коксовых камер, состоящий из цилиндрического корпуса, на котором размещены сопла, отличающийся тем, что, с целью уменьшения количества коксовой мелочи при буре25 нии первого ствола, в нижней части корпус имеет режущие ребра, между которыми установлены сопла, направленные вниз под углом не б олее 30 .

258259
