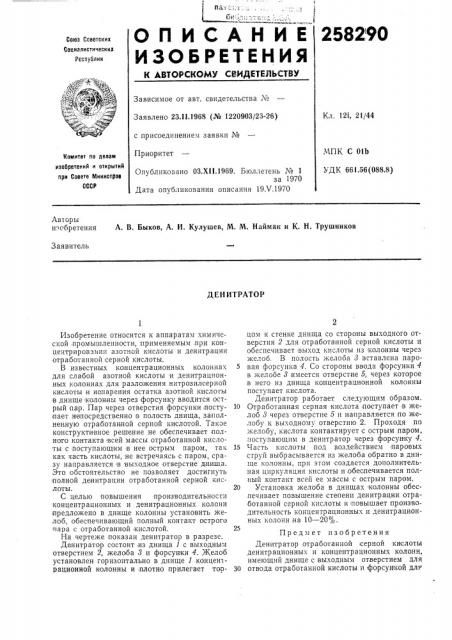

О Il И С А Н И Е 2582 9 0

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ

Cows Ссветских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 121, 21/44

Заявлено 23.11.1968 (№ 1220903/23-26) с присоединением заявки №

Приоритет

МПК С Olb

УДК 66!.56(088.8) Комитет по делам изобретений и открытий при Совете !т!инистров

СССР

Опубликовано ОЗ.Х11.1969. Бюллетень № 1 за 1970

Дата опубликования описания 19Л/.1970

Лв1ор ы изобретения А. В. Быков, А. И. Кулушев, М, М. Найман и К. Н. Трушников

Заявитель

ДЕН ИТРАТОР

Изобретение относится к аппаратам химической промышленности, .применяемым,при концентрировании азотной кислоты и денитрации отработанной серной кислоты.

В известных концентрационных колоннах для слабой азотной кислоты и денитрационных колоннах для разложения нитрозилсерной кислоты и испарения остатка азотной кислоты в днище колонны через форсунку вводится острый пар. Пар через отверстия форсунки поступает непосредственно в полость днища, заполненную отработанной серной кислотой. Такое конструктивное решение не обеспечивает полного контакта всей массы отработанной кислоты с поступающим в нее острым паром, так как часть кислоты, не встречаясь с паром, сразу направляется в выходное отверстие днища.

Это обстоятельство не позволяет достигнуть полной денитрации отработанной серной кислоты.

С целью повышения производительности концентрационных и дениграционных колонн предложено в днище колонны установить желоб, обеспечивающий полный контакт острого пара с отработанной кислотой.

На чертеже показан денитратор в разрезе.

Денитратор состоит из днища 1 с выходным отверстием 2, желоба 8 и форсунки 4. Желоб установлен горизонтально в днище 1 концентрационной колонны и плотно прилегает торцом к стенке днища со стороны выходного отверстия 2 для отработанной серной кислоты и ооеспечивает выход кислоты из колонны через желоб. В полость желоба 8 вставлена паровая форсунка 4. Со стороны ввода форсунки 4 в желобе 8 имеется отверстие 5, через которое в него из днища концентрационной колонны поступает кислота.

Денитратор работает следующим образом.

10 Отработанная серная кислота поступает в желоб 8 через отверстие 5 и направляется по желобу к выходному отверстшо 2. Проходя IIO желобу, кислота контактирует с острым паром, »»оступающ»»м в денитратор через форсунку 4.

15 Часть кислоты под воздействием паровых струй выбрасывается из желоба обратно в днище колонны, при этом создается дополнительная циркуляция кислоты и.обеспечивается полный контакт всей ее массы с острым паром.

20 Установка желоба в днищах колонны обеспечивает повышение степени денитрации отработанной серной кислоты и повышает производительность концентрационных и денитрационных колонн,на 10 — 20 о/с.

Предмет изобретения

Денитратор отработанной серной кислоты денитрационных и концентрационных колонн, имеющий днище с выходным отверстием для

30 отвода отработанной кислоты и форсункой для

258290 лоты с острым паром, в днище перед выходным отверстием для отработанной кислоты установлен желоб.

Сеставптель А. Сафонов

Техред Л. В. Куклина

Редактор T. Зенбицкая

Заказ 832/10 Тирана 500 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 подвода острого пара, отличающийся тем, что, с целью повышения производительности колонны за счет полного контакта отработанной кисКорректоры: Л. Корогод и М. Коробова
