Кожухотрубньш теплообменник
Иллюстрации
Реферат

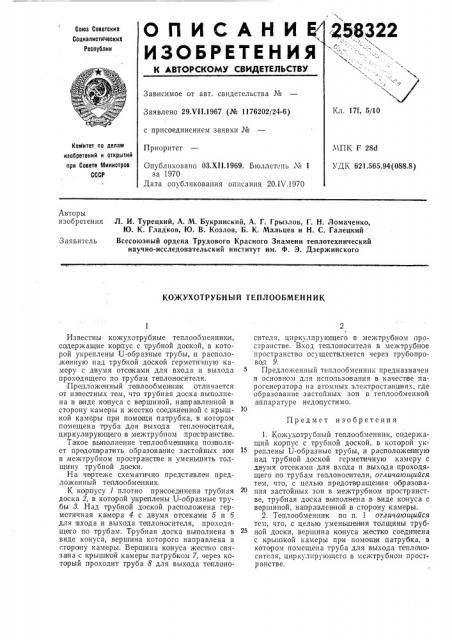

258322 с, ОПИСАНИЦ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистттческих
Республик
Зависимое от авт. свидетельства ¹
Кл. 17f, 5/10
Заявлено 29.V11.1967 (№ 1176202/24-6) с присоединением заявки №
Приоритет
Комитет по делам изобретений и открытий при Совете Министров
СССР
МПК Г 28d
УДК 621,565.94(088.8) Опубликовано 03.XII.1969. Бюллетень ¹ 1 за 1970
Дата опубликования описания 20.IV.1970
Авторы изобретения
Л. И. Турецкий, А. М. Букринский, А. Г. Грызлов, Г. H. Ломаченко, Ю. К. Гладков, Ю. В. Козлов, Б. К. Мальцев и Н. С. Галецкий
Всесоюзный ордена Трудового Красного Знамени теплотехнический научно-исследовательский институт им. Ф. Э. Дзержинского
Заявитель
КО)КУХОТРУБНЫЙ ТЕПЛООБМЕННИК
Предмет изобретения
Известны кожухотрубные теплоооменники, содержащие кор пус с трубной доской, в которой укреплены U-образные трубы, и расположенную над трубной доской герметичную камеру с двумя отсеками для входа и выхода проходящего по трубам теплоносителя.
Предложенный теплообменник отличается от известных тем, что трубная доска .вы полнена в в иде конуса с вершиной, направленной в сторону камеры и жестко соединенной с крышкой камеры при помощи патрубка, в котором помещена труба для выхода теплоносителя, циркулирующего в межтрубном пространстве.
Такое выполнение теплообменника поз воляет предотвратить образование застойных зон в межтрубном пространстве и уменьшить толщину трубной доски.
На чертеже схематично представлен предложенный теплообменник.
К корпусу 1 плотно присоединена трубная доска 2, в которой укреплены U-образные трубы 8. Над трубной доской расположена герметичная камера 4 с двумя отсеками 5 и 6 для входа и выхода теплоносителя, проходящего по трубам. Трубная доска .вьополнена в виде конуса, вершина которого направлена в сторону камеры. Вершина конуса жестко связана с крышкой камеры патрубком 7, через который проходит труба 8 для выхода теплоносителя, циркулирующего в межтру1бном пространстве. Вход теплоносителя в межтрубное пространство осуществляется через трубопровод 9.
Предложенный теплообменнпк предназначен в основном для использования в качестве парогенератора на атомных электростанциях, где образование застойных зон в теплообменной апп ар атуре недопустимо.
1. Кожухогрубный теплообменник, содержащий корпус с трубной доской, в которой укреплены U-образные трубы, и расположенную над трубной доской герметичную камеру с двумя отсеками для входа и выхода проходящего по трубам теплоносителя, отличающийся тем, что, с целью предотвращения обра зования застойных зон в межтрубном пространстве, трубная доска вьопол нена в виде конуса с вершиной, направлен ной в сторону камеры.
2. Теплообменни к по п. 1 отличающийся тем, что, с целью уменьшения толщины трубной доски, вершина конуса жестко соединена с крышкой камеры при помощи патрубка, в котором помещена труба для выхода теплоно. сителя, циркулирующего в межтрубном простр анстве.
