Полый нерасходуемый электрод
Иллюстрации
Реферат
li Г о э О! о з н Г r! и" "н
C и Г1 Г но, е н о I ю з

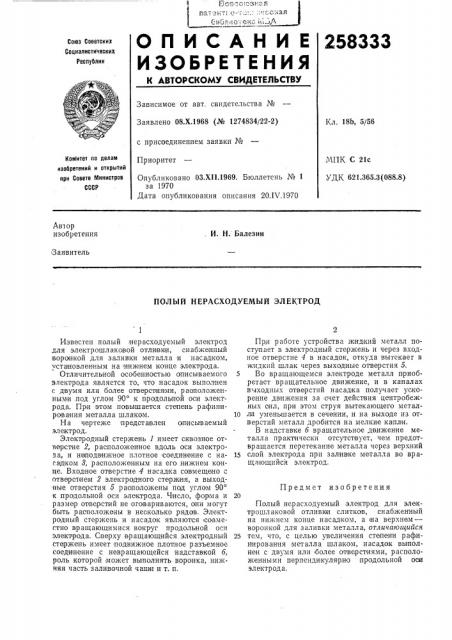

ОПИСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 08.Х.1968 (№ 1274834/22-2) Кл. 18Ь, 5/56 с присоединением заявки №
Приоритет
Комитет по делам изобретений и открытий при Совете Министров
СССР
МПК С 21с
УДК 621.365.3 (088.8) Опубликовано 03.XII.1969. Бюллетень № 1 за 1970
Дата опубликования описания 20.IV 1970
Автор изобретения
И. Н. Балезин
Заявитель
ПОЛЫЙ НЕРАСХОДУЕМЫЙ ЭЛЕКТРОД
При работе устройства жидкий металл поступает в электродный стержень и через входное отверстие 4 в насадок, откуда вытекает в жидкий шлак через выходные отверстия 5.
5 Во вращающемся электроде металл приобретает вращательное движение, и в каналах выходных отверстий насадка получает ускорение движения за счет действия центробежных оил, при этом струя вытекающего метал10 ла уменьшается в сечении, и на выходе из отверстий металл дробится на мелкие каплями.
В надставке б вращательное движение металл а пр актически отсутствует, чем предотвращается перетекание металла через верхний
15 слой электрода при заливке металла во вращающийся электрод.
Полый нер асходуемый электрод для электрошлаковой отливками слитков, снабженный на нижнем конце насадком, а на верхнем— воронкой для заливки металла, отличающийся
25 тем, что, с целью увеличения степени рафинирования металла шлаком, насадок вьсполнен с двумя или более отверстиями, расположенными перпендикулярно продольной оси электрода.
Известен полый нерасходуемый электрод для электр ошл аковой отливки, сн абженный воронкой для заливки металла и насадком, установленным на нижнем конце электрода.
Отличительной особенностью описываемого электрода является то, что насадок выполнен с двумя или более отверстиями, расположенными .под углом 90 к продольной оси электрода. При этом повышается степень рафинирования металла шлаком.
На чертеже представлен описываемый эл ектрод.
Электродный стержень 1 имеет сквозное отвер стие 2, расположенное вдоль оси электрода, и неподвижное плотное соединение с насадком 8, расположенным на его нижнем конце. Входное отверстие 4 насадка совмещено с отверстием 2 электродного стерженя, а выходные отверстия 5 раоположены под углом 90 к продольной оси электрода. Число, форма и размер отверстий не оговариваются, они могут быть расположены в несколько рядов. Электрод ный стержень и насадок являются совместно вращающимися вокруг продольной оси электродa. CiBepxy вращающийся электродный стержень имеет подвижное плотное разъемное соединение с невращающейся надставкой б, роль которой может выполнять воронка, нижняя часть зализочной чаши и т. п.
Предмет изобретения
258333
Составитель Р. Зельцер
Техред Л. В. Куклина
Редактор Т. Каранова
Корректор Г. П. Шильман
Типография, пр. Сапунова, 2
Заказ 831117 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва )l(-35, Раушская наб., д. 4 5
