Смазочное устройство зубчатой передачи

Смазочное устройство зубчатой передачи

Иллюстрации

Показать все

Реферат

Изобретение относится к машиностроению, в частности - к деталям машин, и может быть использовано в зубчатых передачах с картерным смазыванием, смазываемых методом погружения.

Известно смазочное устройство зубчатой передачи, содержащее масляную ванну с жидким смазочным материалом, расположенную в корпусе передачи, и в которую погружено нижерасположенное зубчатое колесо передачи - см., например, «Справочник машиностроителя: В 6-ти т. Т. 4., книга II. Под ред. Н.С. Ачеркана, 3-е изд., испр. и доп. - М.: Машгиз, 1963», стр. 746.

Недостаток данного смазочного устройства состоит в том, что нижерасположенное зубчатое колесо, погруженное в масляную ванну, при своем вращении оказывает нежелательное возмущающее действие на смазочный материал ванны - в направлении от входа колеса в масляную ванну до выхода его из ванны; при этом происходит нежелательное интенсивное (в зависимости от скорости вращения колеса в ванне) перемешивание и взбалтывание смазочного материала ванны; при этом происходит взмучивание осадка со дна ванны; может происходить и вспенивание смазочного материала. Все это ухудшает смазывающие свойства смазочного материала ванны и ухудшает процесс смазывания им трущихся поверхностей зубчатых колес передачи.

В качестве прототипа взята конструкция смазочного устройства зубчатой передачи, содержащей масляную ванну с жидким смазочным материалом, расположенную в корпусе передачи, в которую погружено нижерасположенное зубчатое колесо передачи - см. «Дунаев П.Ф., Леликов О.П. Детали машин. Курсовое проектирование: Учеб. пособие для машиностроит. спец. техникумов. - М.: Высш. шк., 1984. - 336 с., ил.», стр. 131, рис. 8.1.

Недостатки прототипа - те же, что и у аналога.

Изобретением решается задача повышения качества смазывания.

Для этого смазочное устройство зубчатой передачи содержит масляную ванну с жидким смазочным материалом, расположенную в корпусе передачи, и в которую погружено нижерасположенное зубчатое колесо передачи; причем в масляной ванне, вдоль плоскости вращения нижерасположенного колеса, установлен ряд вертикальных пластинчатых перегородок, укрепленных на дне ванны и стенках корпуса, ориентированных параллельно плоскости вращения нижерасположенного колеса; перегородки имеют высоту большую, чем высота верхнего уровня смазочного материала ванны; на участках перегородок, совпадающих в плане с нижерасположенным колесом, выполнены вырезы, с образованием зазоров между перегородками и колесом; а в перегородках выполнены сквозные окна, низ которых расположен выше дна ванны.

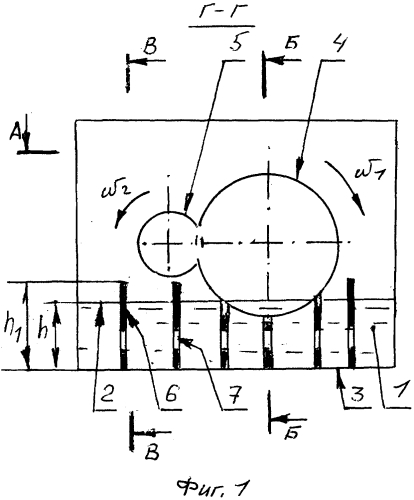

Сущность изобретения поясняется чертежами, на которых изображены: зубчатая передача со смазочным устройством (вид спереди в разрезе) - фиг. 1, то же (вид сверху в разрезе) - фиг. 2, то же (вид сбоку в разрезе) - фиг. 3, 4.

На чертежах показаны: масляная ванна с жидким смазочным материалом 1, верхний уровень 2 смазочного материала, корпус 3 передачи, нижерасположенное зубчатое колесо 4, парное зубчатое колесо 5, перегородки 6, переливные окна 7; глубина h масляной ванны; высота h₁ перегородок; расстояние h₂ от дна масляной ванны до низа переливных окон 7; направления вращения ω₁ и ω₂ колес 4 и 5; зазоры Δ.

Смазочное устройство зубчатой передачи содержит масляную ванну с жидким смазочным материалом 1, глубиной h, с верхним уровнем 2 смазочного материала, расположенную в корпусе 3 передачи. В масляную ванну погружено нижерасположенное зубчатое колесо 4 передачи, находящееся в зацеплении с парным зубчатым колесом 5. В ванне, вдоль плоскости вращения колеса 4, установлен ряд вертикальных пластинчатых перегородок 6, укрепленных на дне ванны и стенках корпуса, ориентированных параллельно плоскости вращения колеса 4; перегородки имеют максимальную высоту h₁ большую, чем высота верхнего уровня 2 смазочного материала 1 масляной ванны; на участках перегородок 6, совпадающих в плане с колесом 4, выполнены вырезы, с заданием зазоров Δ между перегородками 6 и колесом 4. А в перегородках 6 выполнены сквозные окна 7, низ которых расположен выше (h₂) дна ванны.

При работе зубчатой передачи, вращающееся (ω₁) нижерасположенное колесо 4 передачи своими зубьями захватывает жидкий смазочный материал 1 из масляной ванны и переносит его в зону зацепления с парным колесом 5, смазывая сопряженные зубья обоих колес. Вращающееся колесо (4) оказывает возмущающее воздействие на смазочный материал ванны, которое нейтрализуется перегородками 6, расположенными поперек движения смазочного материала, инициированного вращением погруженного в масляную ванну колеса. Переливные окна 7 позволяют перемещаться смазочному материалу масляной ванны по объему ванны, а выполнение низа окон 7 выше (h2) уровня дна ванны позволяет осаживать образующийся в масляной ванне осадок между пластинами 6.

По сравнению с прототипом предлагаемая конструкция смазочного устройства зубчатой передачи позволяет снизить возмущающее воздействие на смазочный материал ванны вращающимся в нем зубчатым колесом передачи, а также осаживать образующиеся при работе передачи загрязнения смазочного материала. Это повышает качество смазывания зубчатой передачи.

Смазочное устройство зубчатой передачи, преимущественно с картерным смазыванием методом погружения, содержащее масляную ванну с жидким смазочным материалом, расположенную в корпусе зубчатой передачи, в которую погружено зубчатое колесо зубчатой передачи, отличающееся тем, что в масляной ванне вдоль плоскости вращения погруженного зубчатого колеса установлен ряд вертикальных пластинчатых перегородок, укрепленных на дне масляной ванны и стенках корпуса, ориентированных параллельно плоскости вращения погруженного колеса, вертикальные пластинчатые перегородки имеют высоту большую, чем высота верхнего уровня смазочного материала масляной ванны, на участках вертикальных пластинчатых перегородок, совпадающих в плане с погруженным зубчатым колесом, выполнены вырезы с образованием зазоров между вертикальными пластинчатыми перегородками и зубчатым колесом, а в вертикальных пластинчатых перегородках выполнены сквозные окна, низ которых расположен выше дна масляной ванны.
