Способ получения феррохрома
Патент 258346
Классы МПК
Способ получения феррохрома
Иллюстрации
Реферат

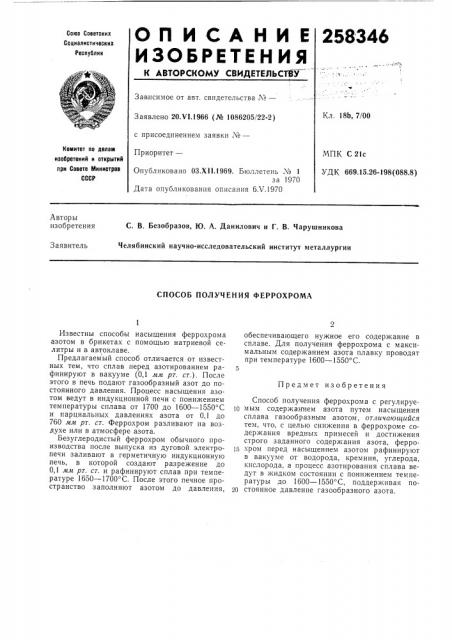

ОП ИСАНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
258346
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹â€”
Кл. 18Ь,?/00
Заявлено 20.Ч1.1966 (№ 1086205/22-2) с присоединением заявки ¹â€”
Приоритет—
Комитет по делам изобретений и открытий при Совете Министров
СССР
МПК С 21с
УДК 669.15.26-198(088,8) Опубликовано ОЗ.Х11.1969. Бюллетень ¹ 1 за 1970
Дата опубликования описания 6Х.1970
Авторы изобретения
С. В. Безобразов, Ю. А. Данилович и Г. В. Чарушникова
Челябинский научно-исследовательский институт металлургии
Заявитель
СПОСОБ ПОЛУЧЕНИЯ ФЕРРОХРОМА
Предмет изобретения
Известны способы насыщения феррохрома азотом в брикетах с помощью натриевой селитры и в автоклаве.
Предлагаемый способ отличается от известных тем, что сплав перед азотированием рафинируют в вакууме (0,1 мм рт. ст.). После этого в печь подают газообразный азот до постоянного давления. Процесс насыщения азотом ведут в индукционной печи с понижением температуры сплава от 1700 до 1600 — 1550 С и парциальных давлениях азота от 0,1 до
760 мм рт. ст. Феррохром разливают на воздухе или в атмосфере азота.
Безуглеродистый феррохром обычного производства после выпуска из дуговой электропечи заливают в герметичную индукционную печь, в которой создают разрежение до
0,1 мм рт. ст. и рафинируют сплав при температуре 1650 †17 С. После этого печное пространство заполняют азотом до давления, обеспечивающего нужное его содержание в сплаве. Для получения феррохрома с максимальным содержанием азота плавку проводят при температуре 1600 †15 С.
Способ получения феррохрома с регулпруе1п мым содержанием азота путем насыщения сплава газообразным азотом, отличающийся тем, что, с целью снижения в феррохроме содержания вредных примесей и достижения строго заданного содержания азота, ферроia хром перед насыщением азотом рафинируют в вакууме от водорода, кремния, углерода, кислорода, а процесс азотирования сплава ведут в жидком состоянии с понижением температуры до 1600 — 1550 С, поддерживая поо стоянное давление газообразного азота.
