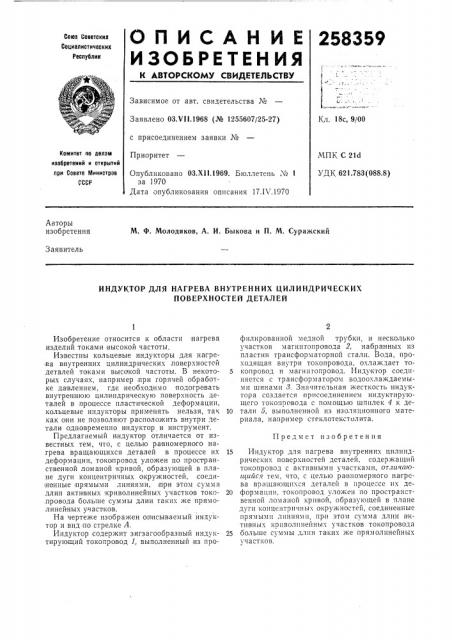

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

258359

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 03.VII.1968 (№ 1255607/25-27) с присоединением заявки №

Приоритет

Кл. 18с, 9/00

Комитет оо делам изобретений и открытий ори Совете Министров

СССР

МПК С 21d

УДК 621.783 (088.8) Опубликовано 03.XI I.1969. Бюллетень ¹ 1 за 1970

Дата опубликования описания 17.IV,1970

Авторы изобретения

М. Ф. Молодяков, А, И. Быкова и П, М, Суражский

Заявитель

ИНДУКТОР ДЛЯ НАГРЕВА ВНУТРЕННИХ ЦИЛИНДРИЧЕСКИХ

ПОВЕРХНОСТЕЙ ДЕТАЛЕЙ

Предмет изобретения

Изобретение относится к области нагрева изделий токами высокой частоты.

Известны кольцевые индукторы для нагрева внутренних цилиндрических поверхностей деталей токами высокой частоты. В некоторых с,лучаях, например .при горячей обработке давлением, где необходимо подогревать внутреннюю цилиндрическую поверхность деталей в процессе пластической деформации, кольцевые индукторы применять нельзя, так как они не позволяют расположить внутри детали одновременно индуктор и инструмент.

Предлагаемый индуктор отличается от известных тем, что, с целью равномерного нагрева вращающихся деталей в процессе их деформации, токопровод уложен по пространственной ломаной кривой, образующей в плане дуги концентричных окружностей, соеди нвнные прямыми линиями, IllpH этом сумма длин активных криволинейных участков токо,провода больше суммы длин таких же прямолинейных участков.

На чертеже изображен описываемый индуктор и вид по стрелке А.

Индуктор содержит зигзагообразный индуктирующий токопровод 1, выполненный из профилированной медной трубки, и несколько участков магнитопровода 2, набранных из пластин трансформаторной стали. Вода, проходящая внутри токопровода, охлаждает то5 копровод и магнигопровод. Индуктор соединяется с трансформатором водоохлаждаемымп шинами 8. Значительная жесткость индуктора создается присоединением индуктирующего токоправода с помощью шпилек 4 к де10 тали 5, выполненной из изоляционного материала, например стеклотекстолита.

15 Индуктор для нагрева внутренних цилиндрических поверхностей деталей, содержащий токопровод с активными участками, от.тичаюитийся тем, что, с целью равномерного нагрева BDBLUBIolllIIxcll деталей в процессе их де20 формации, токопровод уложен по пространственной ломаной кривой, образующей в плане дуги концентричных окружностей, соединенные прямыми линиями, при этом сумма длин активных IlDIIBO.IIIHeÉIIbl;.

25 больше суммы длин таких же прямолинейных участков.

258359

Составитель Ь. Сафонов

Редактор Г. К. Гончарова Техред Т. П. Курилко Корректор С. M. Сигал

Заказ 834/7 Тираж 499 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
