Способ и устройство для управления передачей сервиса

Способ и устройство для управления передачей сервиса

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

[0001] Настоящее изобретение имеет отношение к области связи и, в частности, к способу и устройству для управления передачей сервиса.

УРОВЕНЬ ТЕХНИКИ

[0002] При предоставлении сервиса связи для пользователя некоторые телекоммуникационные операторы выпускают некоторые пакеты услуг, имеющие отношение к сервису. Если пользователь подписывается на пакет услуг, сервис пользователя перенаправляется системе сервисов с расширенными функциями (VAS, система с расширенными функциями), соответствующей пакету услуг, для обработки с расширенными функциями. Если пользователь не подписан на пакет услуг, запрос сервиса пользователя перенаправляется непосредственно серверу сервиса (сетевой стороне) без обработки системой сервисов с расширенными функциями. Таким образом, сервисы разных пользователей должны перенаправляться разным системам сервисов с расширенными функциями в соответствии с отношениями подписки пользователей на пакеты услуг.

[0003] В настоящее время известно одно техническое решение, то есть, устройство сервера доступа к сети (NAS), например, шлюзовой узел поддержки общего сервиса пакетной радиосвязи (GGSN), узел обслуживания пакетных данных (PDSN), сервер широкополосного удаленного доступа (BRAS) и т.п., или сервер службы аутентификации, авторизации и тарификации (AAA) определяет политику маршрутизации в соответствии с информацией о подписке пользователя, то есть, выделяет различные пулы IP-адресов для разных пользователей, например, выделяет пул Pool1 IP-адресов, который указывает систему VAS1 для сервиса пользователя, который подписан на сервис с расширенными функциями, обрабатываемый системой VAS1, выделяет пул Pool2 IP-адресов, который указывает систему VAS2 для сервиса пользователя, который подписан на сервис с расширенными функциями, обрабатываемый системой VAS2, и выделяет пул Pool3 IP-адресов, который указывает систему VAS3 для сервиса пользователя, который подписан на сервис с расширенными функциями, обрабатываемый системой VAS3. Устройство маршрутизатора (устройство переключателя) выполняет основанную на политике маршрутизацию в соответствии с IP-адресом источника (упомянутым пулом IP-адресов) сервиса и перенаправляет пакет данных сервиса другим системам VAS для обработки. После того как система VAS выполняет обработку с расширенными функциями над пакетом данных, система VAS отправляет пакет данных непосредственно экземпляру пользовательского оборудования, сетевой стороне или другой системе VAS.

[0004] Таким образом, в упомянутом техническом решении, в случае, когда пользователь подписан на сервис с расширенными функциями, обрабатываемый несколькими системами VAS, или сервис с расширенными функциями, на который подписан пользователь, изменяется по условию, конфигурация сервиса не может быть выполнена для сервиса с расширенными функциями в каждой системе VAS.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0005] Варианты осуществления настоящего изобретения обеспечивают способ и устройство для управления передачей сервиса, которые обогащают сервисы связи, до некоторой степени экономя ресурсы связи.

[0006] В соответствии с одним аспектом обеспечен способ управления передачей сервиса, который включает в себя: прием сообщения запроса соединения, отправленного экземпляром пользовательского оборудования, которое передает сервис, причем сообщение запроса соединения включает в себя информацию пользователя пользовательского оборудования; определение информации системы сервисов с расширенными функциями (VAS) в соответствии с информацией пользователя, причем информация VAS используется для указания по меньшей мере одной целевой системы VAS сервиса; прием первого пакета данных сервиса, который отправлен отправляющей стороной; получение в соответствии с информацией VAS второго пакета данных по меньшей мере от одной целевой системы VAS, причем второй пакет данных представляет собой пакет данных, полученный после того, как по меньшей мере одна целевая система VAS выполняет обработку с расширенными функциями над первым пакетом данных; и отправку второго пакета данных принимающей стороне.

[0007] В соответствии с другим аспектом обеспечен способ управления передачей сервиса, который включает в себя: прием первого пакета данных, отправленного устройством шлюза; формирование второго пакета данных посредством выполнения обработки с расширенными функциями над первым пакетом данных; и отправку второго пакета данных устройству шлюза.

[0008] В соответствии с еще одним аспектом обеспечено устройство для управления передачей сервиса, которое включает в себя: блок приема, выполненный с возможностью принимать сообщение запроса соединения, отправленное экземпляром пользовательского оборудования, которое передает сервис, причем сообщение запроса соединения включает в себя информацию пользователя пользовательского оборудования; блок определения, выполненный с возможностью определять информацию системы сервисов с расширенными функциями (VAS) в соответствии с информацией пользователя, причем информация VAS используется для указания по меньшей мере одной целевой системы VAS сервиса; блок приема, дополнительно выполненный с возможностью принимать первый пакет данных сервиса, который отправлен отправляющей стороной; блок получения, выполненный с возможностью получать второй пакет данных по меньшей мере от одной целевой системы VAS в соответствии с информацией VAS, причем второй пакет данных представляет собой пакет данных, полученный после того, как по меньшей мере одна целевая система VAS выполняет обработку с расширенными функциями над первым пакетом данных; и блок отправки, выполненный с возможностью отправлять второй пакет данных принимающей стороне.

[0009] В способе и устройстве для управления передачей сервиса в вариантах осуществления настоящего изобретения система VAS выполняет обработку с расширенными функциями над пакетом данных и возвращает пакет данных устройству шлюза, позволяя устройству шлюза гибко выполнить конфигурацию сервиса в соответствии с динамической информацией о пользователе.

[0010] В соответствии с еще одним аспектом метода реализации настоящего изобретения обеспечен способ обработки сервиса связи, который включает в себя:

прием посредством системы управления передачей сервиса данных связи, отправленных экземпляром пользовательского оборудования, причем данные связи несут информацию о сервере первоначального адреса назначения, что упоминается как секция приема;

получение в соответствии с данными связи любой одной или любой комбинации динамической информации о пользователе, отправляющем данные связи, и информации сервисного уровня данных связи, что упоминается как секция получения;

определение политики перенаправления в соответствии с полученной любой одной или любой комбинацией динамической информации о пользователе и информации сервисного уровня, причем политика перенаправления включает в себя: перенаправление сервисных данных, соответствующих данным связи, по меньшей мере одному серверу сервиса, и по меньшей мере один сервер сервиса отличается от сервера первоначального адреса назначения, указанного в данных связи, что упоминается как секция определения политики перенаправления; и

отправку сервисных данных, соответствующих данным связи, по меньшей мере одному серверу сервиса, прием сервисных данных, обработанных по меньшей мере одним сервером сервиса, и отправку принятых сервисных данных, которые были обработаны, серверу первоначального адреса назначения, указанному в данных связи, что упоминается как секция исполнения управления.

[0011] В соответствии с другим аспектом метода реализации настоящего изобретения обеспечена система управления передачей сервиса, которая включает в себя: модуль (М100) приема, модуль (М200) получения, модуль (М300) определения политики перенаправления и модуль (М400) исполнения управления, причем модули соединены и взаимодействуют друг с другом,

модуль (М100) приема выполнен с возможностью принимать данные связи, отправленные экземпляром пользовательского оборудования, причем данные связи несут информацию о сервере первоначального адреса назначения;

модуль (М200) получения выполнен с возможностью получать в соответствии с данными связи любую одну или любую комбинацию динамической информации о пользователе пользовательского оборудования и информации сервисного уровня данных связи;

модуль (М300) определения политики перенаправления выполнен с возможностью определять политику перенаправления в соответствии с полученной любой одной или любой комбинацией динамической информации о пользователе и информации сервисного уровня, причем политика перенаправления содержит: отправление сервисных данных, отправленных пользовательским оборудованием, по меньшей мере одному серверу сервиса, и по меньшей мере один сервер сервиса отличается от сервера первоначального адреса назначения, указанного в данных связи; и

модуль (М400) исполнения управления выполнен с возможностью управлять и исполнять следующую процедуру: отправка сервисных данных, отправленных пользовательским оборудованием, по меньшей мере одному серверу сервиса, прием сервисных данных, обработанных по меньшей мере одним сервером сервиса, и отправка принятых сервисных данных, которые были обработаны, серверу первоначального адреса назначения, указанному в данных связи.

[0012] Для метода реализации способа обработки сервиса связи и метода реализации системы управления передачей сервиса в конкретном примере система управления передачей сервиса является системой РСС, и в системе РСС между объектом PCEF и объектом PCRF используются правила динамического интерфейса или правила статического интерфейса.

[0013] Для метода реализации способа обработки сервиса связи, метода реализации системы управления передачей сервиса и конкретного метода реализации системы РСС как системы управления передачей сервиса в более конкретном методе реализации динамическая информация о пользователе включает в себя одну или любую комбинацию следующей информации: номер телефона пользователя, идентификатор IMSI пользователя, IP-адрес пользователя, информация о сервисной подписке пользователя и тип текущей базовой сети; информация о сервисном уровне включает в себя одну или любую комбинацию следующей информации: относящаяся к сервису информация уровня L7 или уровня L7+. Посредством использования упомянутого способа или системы система управления передачей сервиса может гибко выполнять управление и обработку сервиса в соответствии с динамической информацией о пользователе или информацией сервисного уровня и, в частности, перенаправлять сервис серверу сервиса, отличающемуся от первоначального сервера сервиса адреса назначения, обогащая сервисы связи, избегая повторной передачи данных связи большого размера. В частности, от пользовательского оборудования не требуется многократно отправлять соответствующие сервисные данные разным серверам сервиса, что до некоторой степени экономит ресурсы связи и улучшает эффективность связи.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0014] Чтобы более ясно описать технические решения в вариантах осуществления настоящего изобретения, ниже кратко представлены сопроводительные чертежи, требуемые для описания вариантов осуществления. Очевидно, что сопроводительные чертежи в последующем описании показывают лишь некоторые варианты осуществления настоящего изобретения, и специалист в области техники может без творческих усилий получить другие чертежи на основе этих сопроводительных чертежей.

[0015] Фиг. 1 - блок-схема последовательности операций способа управления передачей сервиса в соответствии с вариантом осуществления настоящего изобретения;

[0016] фиг. 2 - схема взаимодействия способа управления передачей сервиса в соответствии с вариантом осуществления настоящего изобретения;

[0017] фиг. 3 - схема взаимодействия способа управления передачей сервиса в соответствии с другим вариантом осуществления настоящего изобретения;

[0018] фиг. 4 - блок-схема устройства управления передачей сервиса в соответствии с вариантом осуществления настоящего изобретения;

[0019] фиг. 5A - схема архитектуры системы в соответствии с методом реализации настоящего изобретения;

[0020] фиг. 5B - схема архитектуры другой системы в соответствии с методом реализации настоящего изобретения, включающая в себя схематическое направление восходящего потока сервиса;

[0021] фиг. 5C - схема архитектуры еще одной системы в соответствии с методом реализации настоящего изобретения, включающая в себя схематическое направление нисходящего потока сервиса;

[0022] фиг. 6 - упрощенная блок-схема последовательности операций способа управления передачей сервиса в соответствии с методом реализации настоящего изобретения;

[0023] фиг. 7A - блок-схема последовательности операций способа для управления передачей сервиса в соответствии с методом реализации настоящего изобретения;

[0024] фиг. 7B - блок-схема последовательности операций другого способа управления передачей сервиса в соответствии с методом реализации настоящего изобретения;

[0025] фиг. 8 - блок-схема последовательности операций способа управления передачей сервиса в соответствии с методом реализации настоящего изобретения;

[0026] фиг. 9А, 9В, 9С - блок-схемы сигнализации примера способа, показанного на фиг. 8;

[0027] фиг. 10 - структурная схема системы управления передачей сервиса в соответствии с методом реализации;

[0028] фиг. 11 - структурная схема системы управления передачей сервиса в соответствии с методом реализации.

ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

[0029] Далее описываются технические решения в вариантах осуществления настоящего изобретения со ссылкой на сопроводительные чертежи в вариантах осуществления настоящего изобретения. Очевидно, что описанные варианты осуществления являются лишь частью, а не всеми вариантами осуществления настоящего изобретения. Все другие варианты осуществления, полученные специалистом в области техники на основе вариантов осуществления настоящего изобретения без творческих усилий, должны находиться в пределах объема правовой охраны настоящего изобретения.

[0030] Технические решения настоящего изобретения могут быть применены к различным системам связи, таким как глобальная система мобильной связи (GSM), система множественного доступа с кодовым разделением каналов (CDMA), система широкополосного множественного доступа с кодовым разделением каналов (WCDMA), пакетная радиосвязь общего пользования (GPRS), система проекта долгосрочного развития (LTE) и т.п.

[0031] Экземпляр пользовательского оборудования (UE), также известный как мобильный терминал, экземпляр мобильного пользовательского оборудования и т.п. может взаимодействовать с одной или несколькими опорными сетями через сеть беспроводного доступа (например, сеть радиодоступа, RAN). Пользовательское оборудование может являться мобильным терминалом, таким как мобильный телефон (также известный как "сотовый" телефон), и компьютером, оборудованным мобильным терминалом. Например, пользовательское оборудование может являться портативным, карманным, переносным, встроенным в компьютер или смонтированным на транспортном средстве мобильным устройством, которое обменивается речью и/или данными с сетью беспроводного доступа.

[0032] Сервер выбора политики может быть развернут вне устройства шлюза, независимого от устройства шлюза.

[0033] Устройство шлюза может включать в себя шлюзовой узел поддержки общего сервиса пакетной радиосвязи (GGSN), узел обслуживания пакетных данных (PDSN), сеть службы доступа Wimax (WASN) и т.п. Следует понимать, что устройство шлюза вариантов осуществления настоящего изобретения может дополнительно включать в себя сетевой элемент, который может реализовать точку централизации и слияния сервиса и может реализовать анализ и управление информационным содержанием сервисного потока, к которому получает доступ пользователь терминала в другой сети.

[0034] Кроме того, в архитектуре управления политиками и тарификацией (РСС) объект функции обеспечения соблюдения политики и тарификации (PCEF) является частью устройства шлюза и используется для реализации функций обнаружения сервиса, исполнения политики и тарификации на основе трафика.

[0035] Объект функции правил политики и тарификации (PCRF) может принимать от функции PCEF входную информацию, используемую для реализации функций принятия решений управления политиками и управления тарификацией на основе трафика, предоставлять для функции PCEF функции управления сетью, имеющие отношение к обнаружению потока данных сервиса, управлению шлюзом и тарификации на основе трафика (кроме кредитного контроля), и принимать решение управления РСС со ссылкой на специализированную информацию функции PCRF.

[0036] Фиг. 1 показывает блок-схему последовательности операций способа 100 управления передачей сервиса в соответствии с вариантом осуществления настоящего изобретения с точки зрения стороны устройства шлюза. Как показано на фиг. 1, способ 100 включает в себя следующие этапы.

[0037] S110: Прием сообщения запроса соединения, отправленного экземпляром пользовательского оборудования, которое передает сервис, причем сообщение запроса соединения включает в себя информацию пользователя пользовательского оборудования.

[0038] S120: Определение информации системы сервисов с расширенными функциями (VAS) в соответствии с информацией пользователя, причем информация VAS используется для указания по меньшей мере одной целевой системы VAS сервиса.

[0039] S130: Прием первого пакета данных сервиса, который отправлен отправляющей стороной.

[0040] S140: Получение в соответствии с информацией VAS второго пакета данных по меньшей мере от одной целевой системы VAS, причем второй пакет данных представляет собой пакет данных, полученный после того, как по меньшей мере одна целевая система VAS выполняет обработку с расширенными функциями над первым пакетом данных.

[0041] S150: Отправка второго пакета данных принимающей стороне.

[0042] В частности, на упомянутом этапе S110 пользовательское оборудование может отправить сообщение запроса начала тарификации (сообщение Accounting-Start) службы идентификации удаленных пользователей (RADIUS) устройству шлюза после входа в режим онлайн, и запрос сообщения Accounting-Start службы RADIUS может нести информацию пользователя (например, номер телефона и т.п.) пользовательского оборудования. Устройство шлюза в соответствии с информацией пользователя может запросить информацию о подписке, соответствующую информации пользователя, из заранее полученного списка информации о подписке.

[0043] На упомянутом этапе S120 устройство шлюза может определить правило пересылки VAS (например, информацию VAS, которую нужно отправить и которая соответствует информации о подписке), соответствующее сервису пользовательского оборудования, причем конкретное информационное содержание правила (информация VAS) может включать в себя идентификатор ID системы VAS, идентификатор ID виртуальной локальной сети (VLAN) системы VAS и IP-адрес системы VAS. Идентификатор VLAN системы VAS может включать в себя идентификатор виртуальной локальной сети восходящей линии связи (Uplink-VLAN ID) и идентификатор виртуальной локальной сети нисходящей линии связи (Downlink-VLAN ID). IP-адрес системы VAS может включать в себя IP-адрес восходящей линии связи (Uplink-VAS IP) (используемый для указания адреса шлюза и порядка следования байтов хоста следующего транзитного участка, когда системе VAS отправляют восходящий поток сервиса) и IP-адрес нисходящей линии связи (Downlink-VAS IP) (используемый для указания адреса шлюза и порядка следования байтов хоста следующего транзитного участка, когда системе VAS отправляют нисходящий поток сервиса).

[0044] Факультативно в варианте осуществления настоящего изобретения способ дополнительно включает в себя:

получение информации статуса, которая используется для указания статуса сервиса; и

определение информации VAS в соответствии с информацией пользователя включает в себя:

определение информации VAS в соответствии с информацией пользователя и информацией статуса.

[0045] Факультативно в варианте осуществления настоящего изобретения информация статуса включает в себя информацию времени, используемую для указания текущего времени, и/или информацию базовой сети, используемую для указания текущей базовой сети сервиса.

[0046] В частности, существует случай, в котором передача сервиса с расширенными функциями, на который подписано пользовательское оборудование, может изменить текущий статус сервиса. Например, пользовательское оборудование подписывается на пакет услуг, и пакет данных пользовательского оборудования должен перенаправляться на онлайновую антивирусную платформу (систему VAS) в пределах заданного периода времени (например, 8:00-20:00). Если пользовательское оборудование входит в режим онлайн между 8:00 и 20:00 и передает данные сетевой стороне, устройство шлюза может запросить в соответствии с номером телефона пользователя и текущим временем информацию о подписке пользовательского оборудования и определить правило перенаправления VAS для перенаправления пакета данных пользовательского оборудования на онлайновую антивирусную платформу. Если пользовательское оборудование входит в режим онлайн между 20:00 и 8:00 и передает данные сетевой стороне, устройство шлюза может запросить информацию о подписке пользовательского оборудования в соответствии с номером телефона пользователя и текущим временем и определить правило пересылки VAS для прямой передачи пакета данных пользовательского оборудования сетевой стороне.

[0047] В качестве еще одного примера пользовательское оборудование подписывается на пакет услуг, и пакет данных пользовательского оборудования должен перенаправляться на онлайновую антивирусную платформу (систему VAS) в режиме сети 3G. Если пользователь входит в режим онлайн через сеть 3G и передает данные сетевой стороне, устройство шлюза может запросить в соответствии с номером телефона пользователя и типом базовой сети (RAT-TYPE) информацию о подписке пользовательского оборудования и определить правило перенаправления VAS для перенаправления пакета данных пользовательского оборудования на онлайновую антивирусную платформу. Если пользователь переключается на сеть 2G и передает данные сетевой стороне, устройство шлюза может запросить в соответствии с номером телефона пользователя и типом базовой сети (RAT-TYPE) информацию о подписке пользовательского оборудования и определить правило перенаправления VAS для прямой передачи пакета данных пользовательского оборудования сетевой стороне.

[0048] В соответствии со способом управления передачей сервиса в варианте осуществления настоящего изобретения конфигурация сервиса может быть гибко выполнена для сервиса с расширенными функциями каждой системы VAS, когда сервис с расширенными функциями, на который подписан пользователь, изменяется по условию.

[0049] Факультативно в варианте осуществления настоящего изобретения определение информации VAS в соответствии с информацией пользователя включает в себя:

получение в соответствии с информацией пользователя информации VAS из первой базы данных, сформированной на основе соответствия между информацией пользователя и информацией VAS.

[0050] Факультативно в варианте осуществления настоящего изобретения определение информации VAS в соответствии с информацией пользователя и информацией статуса включает в себя:

получение в соответствии с информацией пользователя и информацией статуса информации VAS из второй базы данных, сформированной на основе соответствия между информацией пользователя и информацией статуса и информацией VAS.

[0051] В частности, после того как пользовательское оборудование подписывается на сервис, предоставляемый оператором, устройство шлюза может синхронизировать информацию о подписке пользовательского оборудования от оператора, причем информация о подписке записывает правило перенаправления VAS пользовательского оборудования. Кроме того, устройство шлюза может сформировать и поддерживать список, который записывает соответствие между информацией пользователя и правилом перенаправления VAS (например, записывая номер телефона пользователя и идентификатор VAS ID сервера, используемого для реализации сервиса, на который подписан пользователь). Таким образом, устройство шлюза может определить в соответствии с информацией пользователя правило перенаправления VAS сервиса пользовательского оборудования из списка.

[0052] Факультативно в варианте осуществления настоящего изобретения определение информации VAS в соответствии с информацией пользователя включает в себя:

отправку первого сообщения запроса политики, которое включает в себя информацию пользователя, серверу выбора политики;

прием первого сообщения ответа на запрос политики, которое включает в себя первую управляющую информацию и отправлено сервером выбора политики, причем первая управляющая информация определена сервером выбора политики в соответствии с информацией пользователя и используется для указания информации VAS; и

определение информации VAS в соответствии с первой управляющей информацией.

[0053] Факультативно в варианте осуществления настоящего изобретения определение информация VAS в соответствии с информацией пользователя и информацией статуса включает в себя:

отправку второго сообщения запроса политики, которое включает в себя информацию пользователя и информацию статуса, серверу выбора политики;

прием второго сообщения ответа на запрос политики, которое включает в себя вторую управляющую информацию и отправлено сервером выбора политики, причем вторая управляющая информация определена сервером выбора политики в соответствии с информацией пользователя и информацией статуса и используется для указания информации VAS; и

определение информации VAS в соответствии со второй управляющей информацией.

[0054] В частности, ограниченное системными ресурсами устройств (в том числе устройств NAS и AAA) в настоящей сети распределение IP-адреса в соответствии с динамической информацией о пользователе (например, информацией о подписке пользователя, соотношением подписки на пакет услуг и т.п.) оказывает большое воздействие на производительность обработки устройств в настоящей сети. Кроме того, в предыдущем техническом решении, чтобы поддержать синхронизацию динамической информации о пользователе, устройство в настоящей сети должно обновляться и реструктурироваться или вручную обновляться сотрудником по обслуживанию сети, что довольно трудно при обновлении и обслуживании. Таким образом, в варианте осуществления настоящего изобретения после того, как пользовательское оборудование подписывается на сервис, предоставляемый оператором, сервер выбора политики, развернутый вне устройства шлюза, может синхронизировать информацию о подписке пользовательского оборудования от оператора, причем информационные записи записывают правило перенаправления VAS сервиса пользовательского оборудования. Кроме того, сервер выбора политики может сформировать и поддерживать список, который записывает соответствия между информацией пользователя и правилом перенаправления VAS (например, записывая номера телефона пользователя и идентификатор VAS сервера для реализации сервиса, на который подписан пользователь). Таким образом, после приема сообщения Accounting-Start службы RADIUS, отправленного пользовательским оборудованием, устройство шлюза может отправить сообщение запроса политики, которое включает в себя информацию пользователя пользовательского оборудования, серверу выбора политики. Сервер выбора политики может определить в соответствии с информацией пользователя правило перенаправления VAS сервиса пользовательского оборудования из списка и отправить информацию, которая используется для указания правила перенаправления VAS, устройству шлюза через сообщение ответа на запрос выбора политики. Таким образом, устройство шлюза определяет в соответствии с информацией правило перенаправления VAS сервиса пользовательского оборудования.

[0055] Кроме того, факультативно в варианте осуществления настоящего изобретения определение информации VAS в соответствии с первой управляющей информацией включает в себя:

определение информации VAS в соответствии с идентификатором показателя информации VAS, включенным в первую управляющую информацию; или

получение информации VAS из управляющей информации.

[0056] Кроме того, факультативно в варианте осуществления настоящего изобретения определение информации VAS в соответствии со второй управляющей информацией включает в себя:

определение информации VAS в соответствии с идентификатором показателя информации VAS, включенным во вторую управляющую информацию; или

получение информации VAS из второй управляющей информации.

[0057] В частности, для реализации соответствующего решения между объектом PCRF и объектом PCEF в архитектуре РСС может использоваться интерфейс динамических правил. В частности, сервер выбора политики (например, объект PCRF) может доставить все правила перенаправления (информацию VAS) устройству шлюза (например, объекту PCEF) через интерфейс динамических правил (например, через сообщение Gx). В этом случае следующие поля должны быть добавлены к сообщению Gx:

<сообщение ответа кредитного контроля (ССА)>::=<Diameter Header: 272, PXY> (указывает, что объект PCRF отправляет все правила перенаправления VAS (информацию VAS) объекту PCEF через сообщение ССА)

*[VAS-Redirect-Install] (означает создание или обновление правила перенаправления VAS)

*[VAS-Redirect-Remove] (означает удаление правила перенаправления VAS)

<(RAR, запрос повторной авторизации)>::=<Diameter Header: 258, REQ, PXY> (указывает, что объект PCRF отправляет все правила перенаправления VAS (информацию VAS) объекту PCEF через сообщение RAA)

*[VAS-Redirect-Install] (означает создание или обновление правила перенаправления VAS)

*[VAS-Redirect-Remove] (означает удаление правила перенаправления VAS)

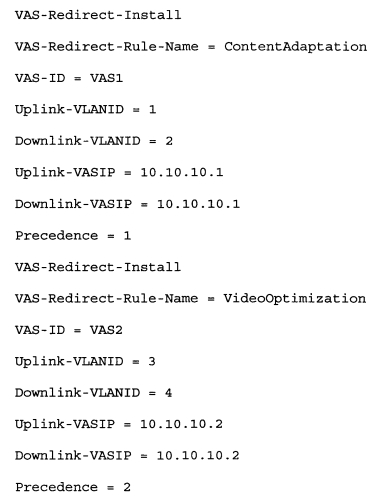

VAS-Redirect-Install::=<AVP Header: 10109>

{VAS-Redirect-Rule-Name} (указывает имя нового/обновленного правила перенаправления VAS)

{VASID} (используется для указания идентификатора VAS)

{Uplink-VLANID} (используется для указания VLAN ID восходящей линии связи)

{Downlink-VLANID} (используется для указания VLAN ID нисходящей линии связи)

{Uplink-VASIP} (используется для указания VAS IP восходящей линии связи)

{Downlink-VASIP} (используется для указания VAS IP нисходящей линии связи)

VAS-Redirect-Remove::=<AVP Header: 10110>

*[VAS-Redirect-Rule-Name] (указывает имя удаленного правила перенаправления VAS)

[0058] Таким образом, вся информация VAS конфигурируется вне устройства шлюза, тем самым минимизируя воздействие на производительность сетевого устройства.

[0059] Кроме того, факультативно в варианте осуществления настоящего изобретения определение информации VAS в соответствии с управляющей информацией включает в себя:

определение информации VAS в соответствии с идентификатором показателя информации VAS, включенным в управляющую информацию.

[0060] В качестве альтернативы, для реализации соответствующего решения между объектом PCRF и объектом PCEF в архитектуре РСС может использоваться интерфейс статических правил. В частности, информация VAS, описанная в таблице 1, может быть заранее сконфигурирована на устройстве шлюза (например, объекте PCEF) с тем, чтобы сервер выбора политики (например, объект PCRF) мог отправить лишь идентификатор показателя информации VAS, который используется для указания на конкретное правило перенаправления (информацию VAS). Например, имя правила перенаправления VAS (*VAS-Redirect-Rule-Name) в таблице 1 означает активирование или деактивирование некоторого правила перенаправления VAS. Устройство шлюза (например, объект PCEF) может запросить в соответствии с *VAS-Redirect-Rule-Name локальное статически сконфигурированное правило перенаправления (сохраненное в базе данных запоминающего устройства) и получить информацию о системе VAS, на которую должен быть перенаправлен сервис.

Таблица 1
Имя поля	Тип поля	Определение поля	Ограничение
*VAS-Redirect-Rule-Name	Varchar2 (21)	Имя правила перенаправления VAS	Не NULL
VAS ID	(Uint32) 32-битное целое без знака	Идентификатор VAS	Не NULL
Uplink-VLAN ID	Uint32	Идентификатор VLAN ID восходящей линии связи системы VAS	Не NULL
Downlink-VLAN ID	Uint32	Идентификатор VLAN ID нисходящей линии связи системы VAS	Не NULL
Uplink-VAS IP	Uint32	Адрес VAS IP восходящей линии связи системы VAS	Не NULL
Downlink-VAS IP	Uint32	Адрес VAS IP нисходящей линии связи системы VAS	Не NULL

[0061] В этом случае следующие поля должны быть добавлены к сообщению Gx:

<ССА>::=<Diameter Header: 272, PXY> (указывает, что объект PCRF отправляет все правила перенаправления VAS (информацию VAS) объекту PCEF через сообщение ССА)

*[VAS-Redirect-Install] (означает создание или обновление правила перенаправления VAS)

*[VAS-Redirect-Remove] (означает удаление правила перенаправления VAS)

<RAR>::=<Diameter Header: 258, REQ, PXY> (указывает, что объект PCRF отправляет все правила перенаправления VAS (информацию VAS) объекту PCEF через сообщение RAA)

*[VAS-Redirect-Install] (означает создание или обновление правила перенаправления VAS)

*[VAS-Redirect-Remove] (означает удаление правила перенаправления VAS)

VAS-Redirect-Install::=<AVP Header: 10109>

{VAS-Redirect-Rule-Name} (указывает имя нового/обновленного правила перенаправления VAS)

*[VAS-Redirect-Rule-Name] (указывает имя удаленного правила перенаправления VAS),

[0062] Таким образом, конкретная информация VAS конфигурируется на устройстве шлюза с тем, чтобы сервер выбора политики мог совершить показание относительно правила перенаправления, а именно, информации VAS, лишь посредством доставки информации показателя, тем самым сокращая время взаимодействия, увеличивая скорость доступа сервиса и уменьшая воздействие на пользовательское восприятие.

[0063] В способе управления передачей сервиса в варианте осуществления настоящего изобретения сервер выбора политики, развернутый вне устройства шлюза, определяет управляющую информацию сервиса, и устройство шлюза управляет передачей сервиса в соответствии с управляющей информацией, тем самым уменьшая воздействие от перенаправления сервиса в соответствии с динамической информацией о пользователе на производительность устройства шлюза, поддерживая непрерывное обновление для экземпляра пользовательского оборудования и сокращая рабочую нагрузку обслуживания сети.

[0064] В варианте осуществления настоящего изобретения сервис может быть отправлен от пользовательского оборудования к сетевой стороне или от сетевой стороны к пользовательскому оборудованию через устройство шлюза. Таким образом, на упомянутом этапе S130 устройство шлюза может принять пакет данных сервиса, который отправляет пользовательское оборудование или сетевая сторона (далее сетевая сторона описывается с использованием поставщика сервиса (SP) в качестве примера).

[0065] На упомянутом этапе S140 устройство шлюза может установить в соответствии с упомянутой информацией VAS линию связи по протоколу TCP с системой VAS, указанной посредством информации VAS, и отправить упомянутый пакет данных системе VAS. Система VAS выполняет обработку с расширенными функциями над пакетом данных и возвращает обработанный пакет данных устройству шлюза.

[0066] Факультативно в варианте осуществления настоящего изобретения информация VAS используется для указания по меньшей мере двух целевых систем VAS сервиса; и

получение второго пакета данных по меньшей мере от одной целевой системы VAS в соответствии с информацией VAS включает в себя:

отправку в соответствии с информацией VAS первого пакета данных первой целевой системе VAS;

прием третьего пакета данных, отправленного первой целевой системой VAS, причем третий пакет данных представляет собой пакет данных, полученный после того, как первая целевая система VAS выполняет обработку с расширенными функциями над первым пакетом данных;

отправку в соответствии с информацией VAS третьего пакета данных второй целевой системе VAS; и

прием пакета данных, который отправлен второй целевой системо
