Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

[0001] Настоящее изобретение относится к устройству обработки банкнот и к способу обработки банкнот.

ИЗВЕСТНЫЙ УРОВЕНЬ ТЕХНИКИ

[0002] Устройства обработки наличных денег, проиллюстрированные посредством машин для обработки наличных денег в окошке обслуживания клиентов, устанавливаются на стойках обслуживания клиентов в отделениях финансовых учреждений и т.п. Устройства обработки наличных денег используются, например, в транзакциях внесения денег и транзакциях снятия денег, заключающих в себе банкноты и монеты. Кассир, например, имеет возможность выполнять транзакции внесения денег или транзакции снятия денег посредством управления функциональным узлом устройства обработки наличных денег или приемным терминалом, соединенным с устройством обработки наличных денег.

[0003] Выложенная заявка на патент (Япония) (JP-A) №2001-93022 описывает устройство обработки наличных денег, которое выполняет обработку внесения денег, чтобы хранить банкноты, вставленные в отверстие для внесения банкнот, в укладчике после временного удерживания банкнот в узле временного хранения, и выполняет обработку снятия денег, чтобы разделять банкноты, хранимые в укладчике, и транспортировать банкноты в отверстие для снятия банкнот.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

ТЕХНИЧЕСКАЯ ЗАДАЧА

[0004] Иногда, большое количество банкнот вносится во время обработки внесения денег, описанной выше. Тем не менее, имеется ограничение на число банкнот, которые могут быть вставлены в отверстие для внесения банкнот сразу. Дополнительно, поскольку отверстие для внесения банкнот закрывается посредством элемента открытия-закрытия отверстия для внесения денег, когда банкноты транспортируются при обработке внесения денег, невозможно вставлять дополнительные банкноты. Следовательно, возникает такая проблема, что обработка внесения денег для больших количеств банкнот может занимать длительное время.

[0005] С учетом вышеуказанных обстоятельств, цель настоящего изобретения заключается в том, чтобы предоставлять новое и улучшенное устройство обработки банкнот, допускающее эффективную обработку внесения денег для больших количеств банкнот.

РЕШЕНИЕ ЗАДАЧИ

[0006] Чтобы разрешать вышеизложенную проблему, один аспект настоящего изобретения предоставляет устройство обработки банкнот, включающее в себя: порт для внесения денег, в который вставляются банкноты; узел транспортировки, который транспортирует банкноты из отверстия для внесения денег; элемент открытия-закрытия отверстия для внесения денег, допускающий открытие и закрытие отверстия для внесения денег посредством перемещения; и контроллер, который управляет транспортировкой банкнот посредством узла транспортировки и управляет операцией открытия и закрытия элемента открытия-закрытия отверстия для внесения денег, при этом контроллер, в случаях, в которых событие прекращения обработки подсчета возникает во время обработки подсчета банкнот, вставленных в отверстие для внесения денег, приостанавливает обработку подсчета и открывает элемент открытия-закрытия отверстия для внесения денег.

[0007] Согласно этому устройству обработки банкнот, контроллер приостанавливает обработку подсчета и открывает элемент открытия-закрытия отверстия для внесения денег в случаях, в которых событие прекращения обработки подсчета возникает во время обработки подсчета банкнот, вставленных в отверстие для внесения денег. Поскольку элемент открытия-закрытия отверстия для внесения денег открыт, кассир имеет возможность вставлять банкноты в отверстие для внесения денег в то время, когда приостанавливается обработка подсчета. Это обеспечивает возможность вставки дополнительных банкнот в отверстие для внесения денег до того, как завершена обработка подсчета для всех банкнот, ранее вставленных в отверстие для внесения денег, за счет этого обеспечивая эффективную обработку внесения денег для больших количеств банкнот.

[0008] Дополнительно, может быть сконфигурировано вышеуказанное устройство обработки банкнот, дополнительно включающее в себя: порт для снятия денег, в который транспортируются отбракованные банкноты, возникающие во время обработки подсчета; и элемент открытия-закрытия отверстия для снятия денег, допускающий открытие и закрытие отверстия для снятия денег посредством перемещения, при этом контроллер открывает элемент открытия-закрытия отверстия для внесения денег и элемент открытия-закрытия отверстия для снятия денег в случаях, в которых событие прекращения возникает во время обработки подсчета.

[0009] Дополнительно, может быть сконфигурировано вышеуказанное устройство обработки банкнот, в котором контроллер открывает элемент открытия-закрытия отверстия для внесения денег и элемент открытия-закрытия отверстия для снятия денег одновременно друг с другом.

[0010] Дополнительно, может быть сконфигурировано вышеуказанное устройство обработки банкнот, в котором событие прекращения представляет собой событие, в котором контроллер принимает запрос на то, чтобы прекращать обработку подсчета.

[0011] Дополнительно, может быть сконфигурировано вышеуказанное устройство обработки банкнот, дополнительно включающее в себя: узел классификации банкнот, который классифицирует банкноты во время обработки подсчета; отверстие для снятия денег, в которое транспортируется отбракованная банкнота, классифицированная посредством узла классификации банкнот; и элемент открытия-закрытия отверстия для снятия денег, допускающий открытие и закрытие отверстия для снятия денег посредством перемещения, при этом событие прекращения представляет собой событие, в котором отбракованная банкнота транспортируется в отверстие для снятия денег, и в котором приостанавливается обработка подсчета.

[0012] Дополнительно, может быть сконфигурировано вышеуказанное устройство обработки банкнот, дополнительно включающее в себя: узел классификации банкнот, который классифицирует банкноты во время обработки подсчета; и первое отверстие для снятия денег и второе отверстие для снятия денег, в которые транспортируются отбракованные банкноты, классифицированные посредством узла классификации банкнот, при этом контроллер попеременно транспортирует отбракованные банкноты в первое отверстие для снятия денег и второе отверстие для снятия денег во время обработки подсчета.

[0013] Дополнительно, может быть сконфигурировано вышеуказанное устройство обработки банкнот, в котором контроллер переключает назначение транспортировки отбракованных банкнот между первым отверстием для снятия денег и вторым отверстием для снятия денег каждый раз, когда обнаруживается возникновение отбракованной банкноты.

[0014] Дополнительно, может быть сконфигурировано вышеуказанное устройство обработки банкнот, дополнительно включающее в себя: узел классификации банкнот, который классифицирует банкноты во время обработки подсчета; и узел временной укладки в стопку, в котором временно укладываются в стопку банкноты, транспортируемые из отверстия для внесения денег, при этом событие прекращения представляет собой любое событие из события, в котором контроллер принимает запрос на прекращение обработки подсчета, события, в котором все банкноты транспортированы из отверстия для внесения денег, события, в котором не могут транспортироваться отбракованные банкноты, классифицированные посредством узла классификации банкнот, или события, в котором конкретное число отбракованных банкнот укладывается в стопку в узле временной укладки в стопку.

[0015] Кроме того, чтобы разрешать вышеизложенную проблему, другой аспект настоящего изобретения предоставляет устройство обработки банкнот, включающее в себя: порт для внесения денег, в который вставляются банкноты; узел транспортировки, который транспортирует банкноты из отверстия для внесения денег; узел хранения, в который транспортируются и хранятся банкноты; элемент открытия-закрытия отверстия для внесения денег, допускающий открытие и закрытие отверстия для внесения денег посредством перемещения; блокирующий механизм, допускающий блокирование элемента открытия-закрытия отверстия для внесения денег; и контроллер, который управляет транспортировкой банкнот посредством узла транспортировки, операцией открытия и закрытия элемента открытия-закрытия отверстия для внесения денег и работой блокирующего механизма, при этом контроллер во время транспортировки банкнот из отверстия для внесения денег в узел хранения снимает заблокированное состояние элемента открытия-закрытия отверстия для внесения денег, которое находится в закрытом состоянии.

[0016] Может быть сконфигурировано вышеуказанное устройство обработки банкнот, дополнительно включающее в себя: узел временной укладки в стопку, в котором временно укладываются в стопку банкноты, транспортируемые из отверстия для внесения денег во время обработки внесения денег, при этом контроллер во время транспортировки банкнот, уложенных в узле временной укладки в стопку, в узел хранения снимает заблокированное состояние элемента открытия-закрытия отверстия для внесения денег, которое находится в закрытом состоянии.

[0017] Кроме того, чтобы разрешать вышеизложенную проблему, другой аспект настоящего изобретения предоставляет способ обработки банкнот для управления транспортировкой банкнот, вставленных в отверстие для внесения денег, и управления операцией открытия и закрытия элемента открытия-закрытия отверстия для внесения денег, допускающего открытие и закрытие отверстия для внесения денег, причем способ обработки банкнот включает в себя: транспортировку банкнот из отверстия для внесения денег и выполнение обработки подсчета; и приостановку обработки подсчета и открытие элемента открытия-закрытия отверстия для внесения денег в случаях, в которых событие прекращения обработки подсчета возникает во время обработки подсчета.

ПРЕИМУЩЕСТВА ИЗОБРЕТЕНИЯ

[0018] Согласно настоящему изобретению, описанному выше, может эффективно вноситься большое количество банкнот.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0019] Фиг. 1 является чертежом, иллюстрирующим пример внутренней конфигурации устройства 10 обработки банкнот согласно первому примерному варианту осуществления.

Фиг. 2 является схематичным чертежом, иллюстрирующим пример конфигурации шторки 13 отверстия для внесения денег и шторки 19 отверстия для снятия денег.

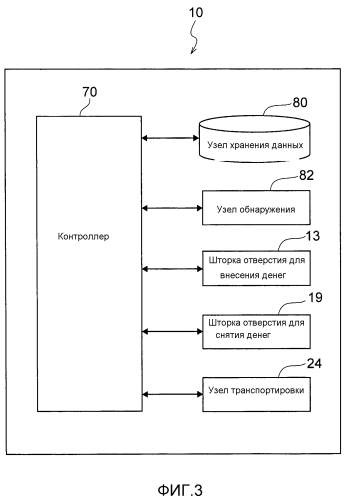

Фиг. 3 является блок-схемой, иллюстрирующей пример функциональной конфигурации устройства 10 обработки банкнот.

Фиг. 4 является блок-схемой последовательности операций способа, иллюстрирующей пример обработки внесения денег согласно первому примерному варианту осуществления.

Фиг. 5 является блок-схемой последовательности операций способа, иллюстрирующей пример обработки внесения денег согласно первому примерному варианту осуществления.

Фиг. 6 является блок-схемой последовательности операций способа, иллюстрирующей пример обработки внесения денег согласно первому примерному варианту осуществления.

Фиг. 7 является блок-схемой последовательности операций способа, иллюстрирующей пример обработки внесения денег согласно первому примерному варианту осуществления.

Фиг. 8 является блок-схемой последовательности операций способа, иллюстрирующей пример обработки внесения денег согласно второму примерному варианту осуществления.

Фиг. 9 является чертежом, иллюстрирующим пример внутренней конфигурации устройства 10 обработки банкнот согласно третьему примерному варианту осуществления.

Фиг. 10 является принципиальной схемой, иллюстрирующей пример конфигурации первой шторки 16 и второй шторки 17.

Фиг. 11 является блок-схемой последовательности операций способа, иллюстрирующей пример обработки внесения денег согласно третьему примерному варианту осуществления.

Фиг. 12 является блок-схемой последовательности операций способа, иллюстрирующей пример обработки внесения денег согласно третьему примерному варианту осуществления.

Фиг. 13 является блок-схемой последовательности операций способа, иллюстрирующей пример обработки внесения денег согласно третьему примерному варианту осуществления.

Фиг. 14 является блок-схемой последовательности операций способа, иллюстрирующей пример обработки внесения денег согласно третьему примерному варианту осуществления.

Фиг. 15 является блок-схемой последовательности операций способа, иллюстрирующей пример обработки подсчета внесенных банкнот согласно третьему примерному варианту осуществления.

Фиг. 16 является блок-схемой, иллюстрирующей пример функциональной конфигурации устройства 10 обработки банкнот согласно четвертому примерному варианту осуществления.

Фиг. 17 является блок-схемой последовательности операций способа, иллюстрирующей пример обработки внесения денег согласно четвертому примерному варианту осуществления.

Фиг. 18 является блок-схемой последовательности операций способа, иллюстрирующей пример обработки внесения денег согласно четвертому примерному варианту осуществления.

Фиг. 19 является блок-схемой последовательности операций способа, иллюстрирующей пример обработки внесения денег согласно четвертому примерному варианту осуществления.

Фиг. 20 является блок-схемой последовательности операций способа, иллюстрирующей пример обработки внесения денег согласно четвертому примерному варианту осуществления.

ОПТИМАЛЬНЫЙ РЕЖИМ ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ

[0020] Далее приводится подробное пояснение касательно предпочтительных примерных вариантов осуществления настоящего изобретения со ссылкой на прилагаемые чертежи. Следует отметить, что в настоящем описании изобретения и на чертежах, элементам конфигурации с практически идентичной функциональной конфигурацией выделяются идентичные ссылки с номерами, и их избыточное пояснение опускается.

[0021] 1. ПЕРВЫЙ ПРИМЕРНЫЙ ВАРИАНТ ОСУЩЕСТВЛЕНИЯ

1-1. ПРИМЕР ВНУТРЕННЕЙ КОНФИГУРАЦИИ УСТРОЙСТВА ОБРАБОТКИ БАНКНОТ

Далее приводится пояснение касательно примера внутренней конфигурации устройства 10 обработки банкнот согласно первому примерному варианту осуществления, со ссылкой на фиг. 1.

[0022] Фиг. 1 иллюстрирует пример внутренней конфигурации устройства 10 обработки банкнот согласно первому примерному варианту осуществления. Устройство 10 обработки банкнот устанавливается в отделении финансового учреждения и т.п. Устройство 10 обработки банкнот представляет собой управляемый кассиром терминал, который выполняет транзакции с банкнотами на основе операции оператором устройства, а именно, представителем персонала, к примеру, кассиром стойки обслуживания клиентов в финансовом учреждении.

[0023] Как проиллюстрировано на фиг. 1, устройство 10 обработки банкнот включает в себя отверстие 12 для внесения денег, отверстие 18 для снятия денег, узел 20 идентификации банкнот, функционирующий в качестве примера узла классификации банкнот, узел 22 временного хранения, функционирующий в качестве примера узла временной укладки в стопку, узел 24 транспортировки, кассеты 30A-30D для хранения банкнот, функционирующие в качестве примера узла хранения, кассету 35 для хранения банкнот с установленным ящиком для хранения отбракованных банкнот и узел 40 отображения.

[0024] Отверстие 12 для внесения денег представляет собой отверстие вставки, через которое кассир вставляет банкноты. Отверстие 12 для внесения денег имеет функцию разделения для разделения и подачи купюр, вставленных в пачке, по одной купюре за раз. Отверстие 12 для внесения денег содержит шторку 13 отверстия для внесения денег, которая открывает и закрывает открывающуюся часть, как проиллюстрировано на фиг. 2.

[0025] Отверстие 18 для снятия денег представляет собой отверстие распределения, которое распределяет (снимает) банкноты, которые затем изымаются кассиром. Отверстие 18 для снятия денег имеет функцию укладки в стопку для укладки в стопку банкнот, которые должны быть распределены. Отверстие 18 для снятия денег включает в себя, например, достаточную вместимость для того, чтобы укладывать 100 банкнот (максимальное укладываемое число). Следует отметить, что как проиллюстрировано на фиг. 2, отверстие 18 для снятия денег содержит шторку 19 отверстия для снятия денег, которая открывает и закрывает открывающуюся часть отверстия 18 для снятия денег.

[0026] Фиг. 2 является принципиальной схемой, иллюстрирующей пример конфигурации шторки 13 отверстия для внесения денег и шторки 19 отверстия для снятия денег. Фиг. 2(a) иллюстрирует закрытые состояния шторки 13 отверстия для внесения денег и шторки 19 отверстия для снятия денег, и фиг. 2(b) иллюстрирует открытые состояния шторки 13 отверстия для внесения денег и шторки 19 отверстия для снятия денег. Шторка 13 отверстия для внесения денег и шторка 19 отверстия для снятия денег закрывают отверстие 12 для внесения денег и отверстие 18 для снятия денег посредством перемещения. Следует отметить, что шторка 13 отверстия для внесения денег закрыта во время транспортировки банкнот из отверстия 12 для внесения денег, а шторка 19 отверстия для снятия денег закрыта во время транспортировки банкнот в отверстие 18 для снятия денег. На фиг. 2, шторка 13 отверстия для внесения денег и шторка 19 отверстия для снятия денег в форме ровной плоскости открываются и закрываются посредством плавного перемещения; тем не менее, шторки в форме искривленной плоскости могут открываться и закрываться посредством поворота.

[0027] Узел 20 идентификации банкнот классифицирует проходящие банкноты по одной купюре за раз. Узел 20 идентификации банкнот принимает банкноты, перемещающиеся в обоих направлениях, так что узел 20 идентификации банкнот может классифицировать банкноты, транспортируемые из стороны отверстия 12 для внесения денег, а также банкноты, транспортируемые в противоположном направлении. В частности, узел 20 идентификации банкнот классифицирует транспортируемую банкноту, проходящую по тракту транспортировки, по достоинству, подлинности (подлинная купюра/фальшивая купюра), физическому состоянию (купюра в хорошем состоянии/поврежденная купюра), состоянию перемещения (нормальное/анормальное) и т.п., обеспечивая определение нормальных банкнот или определение отбракованных банкнот для проходящих банкнот.

[0028] В настоящем описании изобретения, подлинная купюра означает купюру, которая классифицирована в качестве банкноты, и фальшивая купюра означает купюру, которая не классифицирована в качестве банкноты. Из банкнот, классифицированных в качестве подлинных купюр, купюра в хорошем состоянии означает купюру, которая классифицирована в качестве подходящей для внесения денег/снятия денег. Из банкнот, классифицированных в качестве подлинных купюр, поврежденная купюра означает купюру, которая классифицирована в качестве неподходящей для внесения денег/снятия денег. Определение отбракованных банкнот выполняется на основе таких факторов, как подлинность, физическое состояние (например, грязь, повреждение, анормальный внешний профиль) и ненормальность перемещения (например, подаваемые с перекосом банкноты, перемещение с нахлестом). Отбракованные банкноты также могут включать в себя банкноты, которые не используются при снятии денег (к примеру, купюры в 2000 иен или купюры в 5000 иен) либо банкноты в иностранной валюте.

[0029] Узел 22 временного хранения имеет функцию разделения банкнот и укладки в стопку банкнот. В транзакции внесения денег, например, узел 22 временного хранения временно укладывает банкноты, которые разделены из отверстия 12 для внесения денег и классифицированы как нормальные посредством узла 20 идентификации банкнот. Банкноты, уложенные в узле 22 временного хранения, подаются при успешном завершении транзакции, например, когда внесенные банкноты подтверждены на счете, и транспортируются, например, через узел 20 идентификации банкнот в кассеты 30A-30D для хранения банкнот. Следует отметить, что узел 22 временного хранения может иметь укладочный тип, который последовательно укладывает банкноты один поверх другой, или может иметь барабанный тип, который хранит банкноты посредством последовательного наматывания.

[0030] Узел 24 транспортировки включает в себя тракты транспортировки, транспортировочные валики, которые транспортируют банкноты, и приводной механизм для приведения в действие соответствующих транспортировочных валиков, и транспортирует банкноты по одной купюре за раз. Приводной механизм приводит в действие транспортировочные валики попеременно сервоэлектромотора постоянного тока, шагового электромотора и т.п. Узел 24 транспортировки управляется посредством контроллера, описанного ниже, чтобы транспортировать банкноты в их назначения транспортировки.

[0031] Кассеты 30A-30D для хранения банкнот представляют собой узлы хранения банкнот, допускающие хранение банкнот по достоинству, и включают в себя как функцию укладки в стопку, так и функцию разделения банкнот. Кассеты 30A-30D для хранения банкнот могут включать в себя несколько кассет для хранения банкнот одного достоинства. Например, кассеты 30A и 30C для хранения банкнот могут представлять собой кассеты для хранения банкнот для купюр в 10000 иен, и кассеты 30B и 30D для хранения банкнот могут представлять собой кассеты для хранения банкнот для купюр в 1000 иен. Соответствующие кассеты 30A-30D для хранения банкнот могут быть сконфигурированы с конструкцией, съемной с устройства 10 обработки банкнот, обеспечивая отдельную замену кассет 30A-30D для хранения банкнот, с тем чтобы загружать банкноты в кассеты 30A-30D для хранения банкнот.

[0032] Кассета 35 для хранения банкнот с установленным ящиком для хранения отбракованных банкнот (также упоминаемая ниже как "кассета 35 для хранения банкнот") имеет конструкцию, съемную с устройства 10 обработки банкнот, обеспечивая возможность извлечения и пополнения банкнот посредством отдельной замены кассеты 35 для хранения банкнот. Дополнительно, кассета 35 для хранения банкнот оснащается ящиком 36 для хранения банкнот на верхней стороне и ящиком 37 для хранения отбракованных банкнот на нижней стороне (в нижней части).

[0033] Ящик 36 для хранения банкнот имеет функцию укладки в стопку для укладки в стопку банкнот и функцию разделения для подачи банкнот по одной купюре за раз. Ящик 36 для хранения банкнот допускает укладку банкнот, которые разделены из каждой из кассет 30A-30D для хранения банкнот во время извлечения с подсчетом количества банкнот в кассетах, и извлечение банкнот. При пополнении с подсчетом количества банкнот в кассетах, ящик 36 для хранения банкнот подает банкноты, которые уложены в ящике 36 для хранения банкнот, обеспечивая пополнение банкнот в кассетах 30A-30D для хранения банкнот.

[0034] Ящик 37 для хранения отбракованных банкнот имеет только функцию укладки в стопку для укладки в стопку банкнот. Ящик 37 для хранения отбракованных банкнот представляет собой узел хранения банкнот для укладки в стопку банкнот (отбракованных банкнот), которые узел 20 идентификации банкнот классифицирует как анормальные (определение отбракованных банкнот).

[0035] Узел 40 отображения отображает экран меню и экран результатов обработки. Узел 40 отображения, например, реализуется посредством устройства отображения на электронно-лучевой трубке (CRT), жидкокристаллического (ЖК) устройства отображения или устройства на органических светоизлучающих диодах (OLED).

[0036] Устройство 10 обработки банкнот включает в себя функциональный узел (не проиллюстрирован на чертежах), который может управляться кассиром. Устройство 10 обработки банкнот выполняет обработку внесения денег и обработку снятия денег, соответствующие транзакциям внесения денег и транзакциям снятия денег, на основе операции в функциональном узле кассиром. Следует отметить, что устройство 10 обработки банкнот также может выполнять обработку на основе операции кассира в приемном терминале, соединенном с устройством 10 обработки банкнот, а не в функциональном узле.

[0037] 1-2. БАЗОВАЯ ОБРАБОТКА В УСТРОЙСТВЕ ОБРАБОТКИ БАНКНОТ

В качестве базовой обработки, устройство 10 обработки банкнот выполняет, например, обработку внесения денег, обработку снятия денег, обработку пополнения и обработку извлечения. В нижеприведенном пояснении, каждый тип обработки поясняется со ссылкой на фиг. 1.

[0038] ОБРАБОТКА ВНЕСЕНИЯ ДЕНЕГ

Обработка внесения денег представляет собой обработку для того, чтобы укладывать купюры из отверстия 12 для внесения денег внутри устройства 10 обработки банкнот. В качестве обработки внесения денег, устройство 10 обработки банкнот выполняет, например, обработку нормального внесения денег, в которой внесенные банкноты удерживаются в узле 22 временного хранения и затем укладываются в стопку в кассетах 30A-30D для хранения банкнот из узла 22 временного хранения, и обработку прямого внесения денег, в которой внесенные банкноты укладываются в стопку непосредственно в кассетах 30A-30D для хранения банкнот без удерживания в узле 22 временного хранения. Следует отметить, что устройство 10 обработки банкнот может задаваться таким образом, чтобы выбирать обработку нормального внесения денег или обработку прямого внесения денег.

[0039] Сначала приводится пояснение касательно обработки нормального внесения денег. При обработке нормального внесения денег, банкноты, вставленные в отверстие 12 для внесения денег, сначала разделяются и подаются по одной купюре за раз, и поданные банкноты транспортируются в узел 20 идентификации банкнот посредством узла 24 транспортировки. Затем, узел 20 идентификации банкнот выполняет классификацию банкнот, и банкноты, которые в результате классифицированы как нормальные, транспортируются и укладываются в стопку в узле 22 временного хранения. Затем, как только подтверждена внесенная сумма денег, обработка переходит к обработке укладки в стопку.

[0040] Тем не менее, все банкноты, которые в результате классифицированы как анормальные посредством узла 20 идентификации банкнот (отбракованные банкноты), укладываются в стопку в отверстии 18 для снятия денег. Кассир может повторно вставлять банкноты, уложенные в отверстии 18 для снятия денег, в отверстие 12 для внесения денег для повторной классификации посредством узла 20 идентификации банкнот. Следует отметить, что в нижеприведенном пояснении, обработка, в которой узел 20 идентификации банкнот классифицирует банкноты, и банкноты транспортируются в назначение транспортировки на основе результатов классификации, также упоминается как обработка подсчета.

[0041] При обработке укладки в стопку, банкноты сначала разделяются из узла 22 временного хранения по одной купюре за раз, и разделенные банкноты транспортируются в узел 20 идентификации банкнот. Банкноты, которые в результате классифицированы как нормальные посредством узла 20 идентификации банкнот, укладываются в стопку в кассете 30A-30D для хранения банкнот для соответствующего достоинства. С другой стороны, все банкноты, которые в результате классифицированы как анормальные посредством узла 20 идентификации банкнот, к примеру, грязные купюры, согнутые банкноты или банкноты, перемещающиеся анормально, к примеру, подаваемые с перекосом банкноты, укладываются в стопку в ящике 37 для хранения отбракованных банкнот кассеты 35 для хранения банкнот.

[0042] С другой стороны, выполняется переход к обработке возврата, когда возврат внесенных банкнот (отмена) инструктируется до подтверждения внесенной суммы денег. При обработке возврата, банкноты сначала разделяются из узла 22 временного хранения по одной купюре за раз, и разделенные банкноты транспортируются в узел 20 идентификации банкнот. Все банкноты затем укладываются в стопку в отверстии 18 для снятия денег, независимо от того, классифицирует их узел 20 идентификации в результате как нормальные или анормальные.

[0043] Ниже приводится пояснение касательно обработки прямого внесения денег. Банкноты, вставленные в отверстие 12 для внесения денег, классифицируются посредством узла 20 идентификации банкнот, аналогично обработке нормального внесения денег. Банкноты, которые в результате классифицированы как нормальные, укладываются в стопку в кассете 30A-30D для хранения банкнот соответствующего достоинства. С другой стороны, банкноты, которые в результате классифицированы как анормальные (отбракованные банкноты), укладываются в стопку в отверстии 18 для снятия денег. Кассир может повторно вставлять все банкноты, уложенные в отверстии 18 для снятия денег, в отверстие 12 для внесения денег для повторной классификации посредством узла 20 идентификации банкнот.

[0044] ОБРАБОТКА СНЯТИЯ ДЕНЕГ

Обработка снятия денег представляет собой обработку, в которой банкноты в кассетах 30A-30D для хранения банкнот укладываются в стопку в отверстии 18 для снятия денег.

[0045] При обработке снятия денег, банкноты, соответствующие указанной сумме, сначала разделяются и подаются из кассет 30A-30D для хранения банкнот, по одной купюре за раз, и поданные банкноты транспортируются в узел 20 идентификации банкнот посредством узла 24 транспортировки. Узел 20 идентификации банкнот затем выполняет классификацию банкнот, и банкноты, которые в результате классифицированы как нормальные, укладываются в стопку в отверстии 18 для снятия денег. В частности, банкноты укладываются в стопку (собираются) в отверстии 18 для снятия денег согласно, например, достоинству и числу нормальных банкнот для снятия денег. С другой стороны, банкноты, которые в результате классифицированы как анормальные, а именно, банкноты, которые не могут выплачиваться клиенту, укладываются в стопку в ящике 37 для хранения отбракованных банкнот кассеты 35 для хранения банкнот.

[0046] ОБРАБОТКА ПОПОЛНЕНИЯ

Обработка пополнения представляет собой обработку для того, чтобы пополнять банкноты в устройстве 10 обработки банкнот. В устройстве 10 обработки банкнот конкретные возможные способы пополнения включают в себя пополнение через отверстие для внесения денег, пополнение через замену кассет и пополнение с подсчетом количества банкнот в кассетах. Далее приводится пояснение касательно каждого способа пополнения.

[0047] Пополнение через отверстие для внесения денег является аналогичным по работе обработке внесения денег, описанной выше. Например, банкноты, подаваемые из отверстия 12 для внесения денег, которые в результате классифицированы как нормальные посредством узла 20 идентификации банкнот, удерживаются в узле 22 временного хранения и затем укладываются в стопку в кассете 30A-30D для хранения банкнот соответствующего достоинства. С другой стороны, банкноты, которые в результате классифицированы как анормальные, укладываются в стопку в отверстии 18 для снятия денег.

[0048] Пополнение через замену кассет использует съемность кассет 30A-30D для хранения банкнот. Банкноты пополняются посредством замены любой из уже установленных кассет 30A-30D для хранения банкнот на кассету для хранения банкнот, в которую предварительно загружены банкноты. Следует отметить, что при пополнении через замену кассет, оператор должен вручную записывать достоинство и число пополненных банкнот.

[0049] При пополнении с подсчетом количества банкнот в кассетах, сначала в ящик 36 для хранения банкнот кассеты 35 для хранения банкнот предварительно загружаются банкноты, и он устанавливается в устройстве 10 обработки банкнот. Банкноты затем подаются из ящика 36 для хранения банкнот по одной купюре за раз, и банкноты, которые в результате классифицированы как нормальные посредством узла 20 идентификации банкнот, укладываются в стопку в кассете 30A-30D для хранения банкнот для соответствующего достоинства. С другой стороны, банкноты, которые в результате классифицированы как анормальные, укладываются в стопку в ящике 37 для хранения отбракованных банкнот. Поскольку обработка подсчета выполняется посредством узла 20 идентификации банкнот при пополнении с подсчетом количества банкнот в кассетах, для оператора нет необходимости вручную записывать достоинство и число пополненных банкнот.

[0050] ОБРАБОТКА ИЗВЛЕЧЕНИЯ

Обработка извлечения представляет собой обработку для того, чтобы извлекать банкноты из устройства 10 обработки банкнот. В устройстве 10 обработки банкнот конкретные возможные способы извлечения представляют собой извлечение через отверстие для снятия денег, извлечение через замену кассет и извлечение с подсчетом количества банкнот в кассетах. Далее приводится пояснение касательно каждого способа извлечения.

[0051] Извлечение через отверстие для снятия денег является аналогичным по работе обработке снятия денег, описанной выше. Например, банкноты, подаваемые из предназначенной для извлечения кассеты 30A-30D для хранения банкнот, которые в результате классифицированы как нормальные посредством узла 20 идентификации банкнот, укладываются в стопку в отверстии 18 для снятия денег. С другой стороны, банкноты, которые в результате классифицированы как анормальные, укладываются в стопку в ящике 37 для хранения отбракованных банкнот. Когда это выполнено для всех банкнот, уложенных в предназначенной для извлечения кассете 30A-30D для хранения банкнот, кассир может извлекать все банкноты, определенные как нормальные, из отверстия 18 для снятия денег. Кассир также может извлекать банкноты, определенные как анормальные, из ящика 37 для хранения отбракованных банкнот.

[0052] При извлечении через замену кассет, банкноты извлекаются посредством вынимания конкретной кассеты из кассет 30A-30D для хранения банкнот из устройства 10 обработки банкнот. Следует отметить, что при извлечении через замену кассет, оператор должен изымать банкноты из вынимаемой кассеты 30A-30D для хранения банкнот и вручную подсчитывать достоинство и число извлеченных банкнот.

[0053] При извлечении с подсчетом количества банкнот в кассетах, банкноты, подаваемые из предназначенной для извлечения кассеты для хранения банкнот из числа кассет 30A-30D для хранения банкнот, которые в результате классифицированы как нормальные посредством узла 20 идентификации банкнот, укладываются в стопку в ящике 36 для хранения банкнот кассеты 35 для хранения банкнот. С другой стороны, банкноты, которые в результате классифицированы как анормальные, укладываются в стопку в ящике 37 для хранения отбракованных банкнот. Затем, кассир может извлекать банкноты, определенные как нормальные, и банкноты, определенные как анормальные, посредством вынимания только кассеты 35 для хранения банкнот из устройства 10 обработки банкнот. При извлечении с подсчетом количества банкнот в кассетах, обработка подсчета выполняется посредством узла 20 идентификации банкнот, так что для оператора нет необходимости вручную подсчитывать достоинство и число извлеченных банкнот.

[0054] 1-3. ПРОБЛЕМЫ, ВОЗНИКАЮЩИЕ ПРИ СНЯТИИ БАНКНОТ В БОЛЬШИХ КОЛИЧЕСТВАХ

Далее приводится пояснение касательно проблемы, которая возникает при снятии большого количества банкнот, с использованием сравнительного примера.

[0055] В устройстве обработки банкнот согласно сравнительному примеру, шторка отверстия для внесения денег закрыта во время обработки внесения денег банкнот, вставленных в отверстие для внесения денег, и вставка дополнительных банкнот в отверстие для внесения денег является невозможной. Кроме того, хотя отбракованные банкноты уложены в отверстии для снятия денег, отбракованные банкноты не могут выниматься во время обработки внесения денег. А именно, вставка дополнительных банкнот и вынимание отбракованных банкнот являются невозможными до тех пор, пока не будет завершена обработка подсчета (включенная в обработку внесения денег) банкнот, вставленных в отверстие для внесения денег. Соответственно, требуется длительное время для того, чтобы вносить большое количество банкнот.

[0056] Кроме того, в устройстве обработки банкнот согласно сравнительному примеру, может возникать следующая проблема при повторной вставке отбракованных банкнот в отверстие для внесения денег. В частности, когда отбракованные банкноты уложены в отверстии для снятия денег после завершения обработки подсчета, шторка отверстия для внесения денег открывается только после того, как шторка отверстия для снятия денег открыта,
