Устройство для запитывания потребителя электроэнергии через информационное соединение

Иллюстрации

Показать все

Изобретение относится к устройству (1) для запитывания потребителя (3, 4, 5) электроэнергии через информационное соединение (6, 7, 8). Техническим результатом является уменьшение потребления энергии. Устройство содержит источник (2) питания для подачи питания потребителю электроэнергии через информационное соединение, блок (9) приема данных для приема данных, которые должны быть отправлены потребителю электроэнергии, и контроллер (10) для активизации подачи питания потребителю электроэнергии через информационное соединение, если данные, которые должны быть отправлены потребителю электроэнергии, были приняты и подача питания потребителю электроэнергии деактивизирована. Поэтому сам по себе потребитель электроэнергии не должен получать питание из устройства для того, чтобы оставаться в режиме готовности с возможностью реагирования на активность информационного соединения. 4 н. и 8 з.п. ф-лы, 4 ил.

Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Настоящее изобретение относится к устройству для запитывания потребителя электроэнергии через информационное соединение и к системе, содержащей устройство, потребителя электроэнергии и информационное соединение. Изобретение дополнительно относится к соответствующему способу и соответствующей компьютерной программе для запитывания потребителя электроэнергии через информационное соединение.

УРОВЕНЬ ТЕХНИКИ

Питание по Ethernet (Power-over-Ethernet (PoE)) является действующим стандартом (IEEE 802.3.af), который позволяет подавать РоЕ для обеспечения электрической энергии обособленным сетевым потребителям электроэнергии, таким как маршрутизаторы, переключатели, диспетчеры очереди печати и т.д., по своему стандартному кабельному соединению Ethernet. Однако, если обособленные сетевые потребители электроэнергии находятся в своем режиме ожидания, они по-прежнему получают некоторую энергию от источника питания РоЕ с целью поддержания режима готовности для внутренней обработки с возможностью реагирования на любую активность Ethernet. Таким образом, потребляемая мощность обособленных сетевых потребителей электроэнергии является достаточно высокой даже в случае, если они находятся в режиме ожидания.

В документе ЕР 2222018 А1 описан способ централизованного отключения питания по сети Ethernet, содержащий этапы, на которых отправляют из централизованного блока управления через сеть двоичный сигнал отключения, первое значение которого выдает команду на отключение и второе значение которого разрешает перезапуск. Кроме того, обнаруживают значение сигнала отключения в сетевом элементе, затем отключает, по меньшей мере, некоторые из функций сетевого элемента и передают сигнал отключения, если сигнал имеет свое первое значение, или разрешают все функции сетевого элемента, если сигнал имеет свое второе значение.

Документ US 2007/0053360 A1 описывает способ снижения потребления энергии устройством сетевой связи посредством управления подачей энергии в каждую из множества физических линий на основании данных измерений, проходящих через упомянутые физические линии (трафик за время), причем упомянутые физические линии подключены к упомянутому устройству сетевой связи.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Задача настоящего изобретения состоит в том, чтобы обеспечить устройство для запитывания потребителя электроэнергии через информационное соединение и систему, содержащую устройство, потребителя электроэнергии и информационное соединение, в которой можно уменьшить потребление энергии. Дополнительная задача настоящего изобретения заключается в том, чтобы обеспечить соответствующий способ и соответствующую компьютерную программу для запитывания потребителя электроэнергии через информационное соединение.

В первом аспекте настоящего изобретения представлено устройство для запитывания потребителя электроэнергии через информационное соединение, в котором устройство содержит:

- источник питания для подачи питания потребителю электроэнергии через информационное соединение,

- блок приема данных для приема данных, которые будут отправлены потребителю электроэнергии,

- контроллер для активизации подачи питания потребителю электроэнергии через информационное соединение в случае, если данные, которые должны быть отправлены потребителю электроэнергии, были приняты и подача питания потребителю электроэнергии деактивизирована.

Поскольку контроллер активизирует подачу питания потребителю электроэнергии, если данные, которые должны быть отправлены потребителю электроэнергии, были приняты и подача питания потребителю электроэнергии деактивизирована, самому потребителю электроэнергии не нужно обеспечивать питание устройства для того, чтобы оставаться в режиме готовности с возможностью реагирования на активность информационного соединения. В частности, если потребитель электроэнергии деактивизирован и не получает питания из устройства, и если данные должны быть отправлены деактивизированному потребителю электроэнергии, контроллер активизирует подачу питания потребителю электроэнергии, таким образом, позволяя самому потребителю электроэнергии активизироваться и принимать данные. Таким образом, поскольку потребителю электроэнергии не нужно оставаться в режиме готовности с возможностью реагирования на активность информационного соединения, можно уменьшить потребление энергии.

Устройство предпочтительно выполнено с возможностью питания потребителя электроэнергии через соединение Ethernet.

Если подача питания потребителю электроэнергии деактивизирована, то есть, если порт устройства, к которому подсоединен потребитель электроэнергии деактивизирован, информационное соединение находится предпочтительно в состоянии, в котором данные нельзя отправить или принять от потребителя электроэнергии, то есть соответствующий порт предпочтительно полностью отключен. Если порт потребителя электроэнергии активизирован, он начинает получать питание и переходит в состояние, в котором потребитель электроэнергии может принимать данные через информационное соединение.

Потребителем электроэнергии является, например, источник света, датчик, переключатель и т.д.

Принятые данные представляют собой, например, команду выключения или команду уменьшить освещенность до нуля, которая поступает из сетевого контроллера освещенности и передается в пакете TCP/IP по Ethernet в устройство. Принятые данные содержат, предпочтительно, указание потребителю электроэнергии, которому должны быть отправлены принятые данные. Принятые данные содержат IP-адрес потребителя электроэнергии, которому должны быть отправлены принятые данные.

Устройство предпочтительно выполнено с возможностью избирательной подачи питания нескольким потребителям электроэнергии, которые соединены с устройством через несколько информационных соединений.

Предпочтительно также то, что устройство содержит блок хранения данных, предназначенный для хранения принятых данных, причем контроллер выполнен с возможностью отправки сохраненных принятых данных потребителю электроэнергии через информационное соединение после того, как была активизирована подача питания потребителю электроэнергии. В частности, контроллер выполнен с возможностью отправки сохраненных принятых данных потребителю электроэнергии через информационное соединение по истечении предопределенного периода времени после того, как контроллер начал активизировать подачу питании потребителю электроэнергии. Это дает потребителю электроэнергии некоторое время, например, для загрузки, причем время является предпочтительно предопределенным таким образом, что контроллер отправляет сохраненные принятые данные в электрическое устройство через информационное соединение после того, как потребитель электроэнергии готов принять сохраненные принятые данные, например, после загрузки потребителя электроэнергии.

Контроллер может быть выполнен с возможностью повторной отправки сохраненных принятых данных потребителю электроэнергии. В одном варианте осуществления контроллер выполнен с возможностью повторной отправки сохраненных принятых данных потребителю электроэнергии до тех пор, пока не будет получен сигнал подтверждения приема от потребителя электроэнергии. Контроллер можно также выполнить с возможностью отправки сохраненных принятых данных только ограниченное число раз потребителю электроэнергии или только в течение ограниченного интервала времени после того, как контроллер начал активизировать подачу питания потребителю электроэнергии, то есть активизировать соответствующий порт, к которому подсоединен потребитель электроэнергии. Поскольку сохраненные принятые данные можно повторно отправлять потребителю электроэнергии, потребитель электроэнергии может принимать данные даже в случае, если в начале, то есть, непосредственно после того, как контроллер начал активизировать подачу питания потребителю электроэнергии, потребитель электроэнергии не был готов к приему данных. В этом случае, потребитель электроэнергии будет принимать повторно отправленные данные позже после того, как потребитель электроэнергии будет готов принимать данные.

Устройство может содержать блок хранения состояния, предназначенный для хранения того, активизирована ли или деактивизирована ли подача питания потребителю электроэнергии, причем контроллер выполнен с возможностью активизации подачи потребителю электроэнергии через информационное соединение, если данные, которые должны быть отправлены потребителю электроэнергии, были приняты, и в блоке хранения состояния хранится то, что подача питания потребителю электроэнергии деактивизирована. Это позволяет очень быстро определить, активизирована ли или деактивизирована ли подача питания потребителю электроэнергии, только посмотрев на блок хранения состояния.

Предпочтительно, чтобы контроллер был выполнен с возможностью определения того, содержат ли принятые данные команду деактивизации, показывающую, что потребитель электроэнергии должен быть деактивизирован. Предпочтительно, чтобы контроллер был выполнен с возможностью деактивизации подачи питания потребителю электроэнергии в случае, если контроллер определил, что принятые данные содержат команду деактивизации. Предпочтительно, контроллер выполнен с возможностью а) отправки команды деактивизации потребителю электроэнергии, b) ожидания в течение предопределенного периода времени или определения того, был ли уже деактивизирован потребитель электроэнергии, и с) деактивизации подачи питания потребителю электроэнергии. Предопределенное время предпочтительно определяется так, чтобы потребитель электроэнергии имел достаточно времени для процесса деактивизации, который может включать в себя охлаждение потребителя электроэнергии с помощью охлаждающего устройства, сохранение информации и т.д. Контроллер может определить то, деактивизирован ли потребитель электроэнергии, например, с помощью контроля потребления энергии потребителя электроэнергии или путем отправки команд проверки достижимости потребителю электроэнергии. Это позволяет деактивизировать потребителя электроэнергии через контроллер, то есть необязательно деактивизировать потребителя электроэнергии в переключателе потребителя электроэнергии или т.п.

Более предпочтительно, чтобы устройство содержало блок хранения состояния, предназначенный для хранения того, активизирована ли или деактивизирована ли подача питания потребителю электроэнергии, причем блок хранения состояния выполнен с возможностью хранения того, что подача питания потребителю электроэнергии деактивизирована, если контроллер определил, что принятые данные содержат команду деактивизации. Это позволяет обновить блок хранения состояния с тем, чтобы контроллер мог всегда восстановить фактическое состояние подачи питания потребителю электроэнергии из блока хранения состояния без запроса на определение состояния.

Контроллер можно выполнить с возможностью определения того, активизирован ли или деактивизирован ли потребитель электроэнергии. В частности, контроллер можно выполнить с возможностью отправки сохраненных принятых данных потребителю электроэнергии через информационное соединение после того, как контроллер определил, что потребитель электроэнергии активизирован.

Более предпочтительно, что контроллер выполнен с возможностью определения потребления энергии потребителя электроэнергии и определения того, активизирован ли или деактивизирован ли потребитель электроэнергии в зависимости от определенного потребления энергии. Это позволяет определить, активизирован ли или деактивизирован ли потребитель электроэнергии путем простого контроля потребления энергии потребителя электроэнергии.

Предпочтительно, что контроллер выполнен с возможностью приема от потребителя электроэнергии запроса на деактивизацию, показывающего, что потребитель электроэнергии должен быть деактивизирован, причем контроллер выполнен с возможностью управления блоком питания с тем, чтобы подача питания потребителю электроэнергии была деактивизирована в случае, если был принят запрос на деактивизацию. В частности, блок питания выполнен с возможностью уменьшения мощности для потребителя электроэнергии до нуля в случае, если был принят запрос на деактивизацию. Более предпочтительно, что контроллер выполнен с возможностью контроля потребления энергии потребителя электроэнергии и управления блоком питания таким образом, чтобы питание потребителя электроэнергии было деактивизировано, если потребление энергии находится ниже порогового значения, показывая при этом неактивное состояние потребителя электроэнергии. Например, пороговое значение можно задать таким образом, чтобы потребление энергии ниже порогового значения показывало состояние ожидания потребителя электроэнергии. Таким образом, путем контроля потребления энергии потребителя электроэнергии можно обнаружить, находится ли потребитель электроэнергии в состоянии ожидания. Если потребитель электроэнергии находится в состоянии ожидания, то контроллер может управлять блоком питания таким образом, чтобы отключалось питание потребителя электроэнергии, таким образом, уменьшая потребление энергии потребителя электроэнергии в случае, если потребитель электроэнергии переключился в режим ожидания. Более того, путем управления подачей питания для порта потребителя электроэнергии на основании запроса на деактивизацию от потребителя электроэнергии или на основании измеренного потребления энергии потребителя электроэнергии, подачей питания потребителю электроэнергии можно управлять непосредственно от потребителя электроэнергии.

В варианте осуществления контроллер выполнен с возможностью приема от потребителя электроэнергии запроса на активизацию, показывающего, что подачу питания потребителю электроэнергии необходимо активизировать, причем контроллер выполнен с возможностью управления блоком питания таким образом, что подача питания потребителю электроэнергии активизируется, в частности включается в случае, если был принят запрос на активизацию. В этом варианте осуществления, информационное соединение находится в состоянии, в котором данные можно принимать от потребителя электроэнергии, хотя подача питания потребителю электроэнергии деактивизирована, и потребитель электроэнергии содержит свой собственный источник питания для обеспечения достаточной мощности, которая позволяет передать запрос на активизацию в устройство. К тому же, это позволяет управлять подачей питания потребителю электроэнергии непосредственно от потребителя электроэнергии.

В дополнительном аспекте настоящего изобретения предложена система, в которой система содержит:

- по меньшей мере, один потребитель электроэнергии,

- устройство для запитывания потребителя электроэнергии через информационное соединение по п.1, и

- по меньшей мере, одно информационное соединение для передачи данных между устройством и, по меньшей мере, одним потребителем электроэнергии и для запитывания, по меньшей мере, одного потребителя электроэнергии, по меньшей мере, через одно информационное соединение с помощью устройства. Эта система представляет собой, например, систему освещения, имеющую несколько источников света в качестве потребителей электроэнергии, где несколько источников света запитаны с помощью устройства через информационные соединения.

В другом аспекте настоящего изобретения представлен способ запитывания потребителя электроэнергии через информационное соединение, причем способ содержит этапы, на которых:

- принимают данные, предназначенные для отправки потребителю электроэнергии, с помощью блока приема данных,

- активизируют подачу питания потребителю электроэнергии через информационное соединение с помощью контроллера, если были получены данные, предназначенные для отправки потребителю электроэнергии, и подача питания потребителю электроэнергии деактивизирована, причем питание подается потребителю электроэнергии через информационное соединение с помощью источника питания.

В дополнительном аспекте настоящего изобретения представлена компьютерная программа для запитывания потребителя электроэнергии через информационное соединение, причем компьютерная программа содержит средство программного кода, которое побуждает устройство по п.1 выполнять этапы способа по п.14 при запуске компьютерной программы на компьютере, который управляет устройством.

Следует понимать, что устройство по п.1, система по п.13, способ по п.14 и компьютерная программа по п.15 имеют похожие и/или идентичные предпочтительные варианты осуществления, в частности, так, как это определено в зависимых пунктах.

Следует понимать, что предпочтительный вариант осуществления настоящего изобретения может также представлять собой любую комбинацию зависимых пунктов с соответствующим независимым пунктом.

Эти и другие аспекты настоящего изобретения будут очевидны из и пояснены со ссылкой на варианты осуществления, описанные ниже.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

На сопроводительных чертежах:

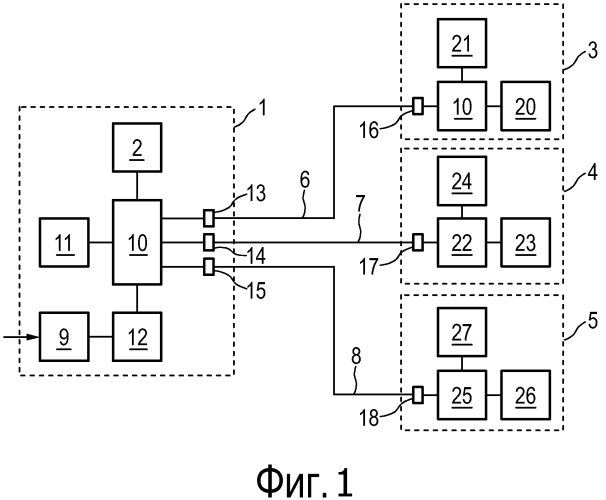

на фиг.1 показан в качестве примера в схематичном виде вариант осуществления устройства для запитывания потребителя электроэнергии через информационное соединение,

на фиг.2 показана примерная блок-схема алгоритма, иллюстрирующая вариант осуществления способа запитывания потребителя электроэнергии через информационное соединение,

на фиг.3 показана примерная блок-схема алгоритма, иллюстрирующая дополнительный вариант осуществления способа подачи питания потребителю электроэнергии через информационное соединение, и

на фиг.4 показан в схематичном виде примерный вариант осуществления системы, содержащей устройство, потребителя электроэнергии и информационное соединение.

ПОДРОБНОЕ ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ

На фиг.1 показано в схематичном виде и в качестве примера устройство 1 для запитывания нескольких потребителей 3, 4, 5 электроэнергии через несколько информационных соединений 6, 7, 8. Информационные соединения 6, 7, 8 представляют собой предпочтительно кабели Ethernet. Устройство 1 содержит несколько портов 13, 14, 15 для подключения информационных соединений 6, 7, 8 к устройству 1. Каждый из потребителей 3, 4, 5 электроэнергии также содержит порт 16, 17, 18 для подключения соответствующего потребителя 3, 4, 5 электроэнергии к устройству 1 через информационные соединения 6, 7, 8. Устройство 1 содержит источник 2 питания для подачи питания потребителям 3, 4, 5 электроэнергии через информационные соединения 6, 7, 8 и блок 9 приема данных, предназначенный для приема данных, которые были приняты, например, из внешнего контроллера, которые предназначены для отправки одному или нескольким потребителям 3, 4, 5 электроэнергии. Однако блок 9 приема данных можно также выполнить с возможностью приема данных из электрических устройств 3, 4, 5 через соответствующие порты 13, 14, 15. Например, блок 9 приема данных можно выполнить с возможностью приема данных, которые необходимо отправить одному или нескольким потребителям 3, 4, 5 электроэнергии от других потребителей 3, 4, 5 электроэнергии, то есть можно осуществлять обмен данными между потребителями 3, 4, 5 электроэнергии через устройство 1.

Устройство 1 дополнительно содержит контроллер 10 для активизации подачи питания одному или нескольким потребителям 3, 4, 5 электроэнергии через соответствующие информационные соединения 6, 7, 8, если данные, которые должны быть отправлены одному или нескольким потребителям 3, 4, 5 электроэнергии, были приняты, и подача питания соответствующим потребителям 3, 4, 5 электроэнергии, то есть соответствующий порт 13, 14, 15 деактивизирован. Соответствующий потребитель 3, 4, 5 электроэнергии поэтому не должен оставаться в режиме готовности с возможностью реагирования на активность данных информационного соединения, так как, если данные должны быть отправлены соответствующему потребителю 3, 4, 5 электроэнергии и, если соответствующие потребители 3, 4, 5 электроэнергии деактивизированы и не принято питание из устройства 1, контроллер 10 активизирует соответствующий порт 13, 14, 15 к потребителю 3, 4, 5 электроэнергии, который должен принимать данные, таким образом уменьшая потребление энергии соответствующего потребителя 3, 4, 5 электроэнергии.

Поскольку информационные соединения 6, 7, 8 представляют собой предпочтительно кабели Ethernet, устройство 1 предпочтительно выполнено с возможностью подачи питания потребителям 3, 4, 5 электроэнергии через соединения 6, 7, 8 Ethernet. Поэтому устройство 1 представляет собой предпочтительно устройство РоЕ.

Если подача питания потребителю 3, 4, 5 электроэнергии деактивизирована, то есть, если соответствующий порт 13, 14, 15 устройства 1, к которому подсоединен соответствующий потребитель 3, 4, 5 электроэнергии, деактивизирован, соответствующее информационное соединение 6, 7, 8 находится предпочтительно в состоянии, в котором данные нельзя отправлять или принимать от потребителя электроэнергии, то есть соответствующий порт 13, 14, 15 предпочтительно полностью отключается. Если порт соответствующего потребителя 3, 4, 5 электроэнергии активизирован, на него начинает подаваться питание, и он переходит в состояние, в котором соответствующий потребитель 4, 5, 6 электроэнергии может принимать данные через информационное соединение.

Контроллер 10 предпочтительно выполнен с возможностью соблюдения стандарта РоЕ для активизации подачи питания соответствующему потребителю 3, 4, 5 электроэнергии через соответствующее информационное соединение 6, 7, 8, которое раскрыто, например, в стандарте "Часть 3: способ доступа с обнаружением конфликтов и множественного доступа с контролем несущей (CSMA/CD) и спецификации физического уровня, новая редакция: питание оконечного оборудования обработки данных (DTE) через зависящий от среды интерфейс (MDI)", компьютерное общество IEEE, опубликовано институтом инженеров по электронике и электротехнике 18 июня 2003 года ("Part 3: Carrier Sense Multiple Access with Collision Detection (CSMA/CD) Access Method and Physical Layer Specifications, Amendment: Data Terminal Equipment (DTE) Power via Media Dependent Interface (MDI)", IEEE Computer Society, published by the Institute of Electrical and Electronics Engineers, Inc, 18 June 2003), включенной здесь путем ссылки. Этот стандарт требует от питающего оборудования (PSE) РоЕ гарантии того, чтобы напряжение 48 В не прикладывалось к устройству с неразрешенным РоЕ. В этом варианте осуществления, PSE PoE можно рассматривать как устройство 1. Согласно стандарту, контроллер 10 предпочтительно выполнен с возможностью первоначального прикладывания низкого напряжения, например, 2,7 В - 10,1 В к соответствующему потребителю 3, 4, 5 электроэнергии через соответствующие информационные соединения 6, 7, 8 и отыскание сигнатурного сопротивления 25 кОм. Контроллер ожидает, что сигнатурное сопротивление представляет собой, согласно некоторой форме, схему автоматического определения полярности и будет компенсировать смещение по постоянному току в сигнатуре. Максимальная емкость на входе соответствующего потребителя 3, 4, 5 электроэнергии должна быть меньше, чем 150 нФ. Если контроллер 10 идентифицировал сигнатурное сопротивление, то контроллер принимает решение относительно того, что соответствующий потребитель 3, 4, 5 электроэнергии является устройством с разрешенным РоЕ и подает питание приблизительно 48 В соответствующему потребителю 3, 4, 5 электроэнергии. Если контроллер принимает решение относительно того, что соответствующий потребитель 3, 4, 5 электроэнергии не является устройством с разрешенным РоЕ, то питание приблизительно 48 В не прикладывается к соответствующему потребителю 3, 4, 5 электроэнергии, и предпочтительно контроллер 10 контролирует ток при маленьких напряжениях, например, 2,7 и 10 В.

Потребители 3, 4, 5 электроэнергии представляют собой, например, источники света, датчики, переключатели и т.д. Данные, которые принимает блок 9 приема данных, представляет собой предпочтительно команды, поступающие из сетевого дополнительного контроллера, который не показан на фиг.1, и транспортируется в пакете TCP/IP по Ethernet в блок 9 приема данных. Таким образом, данные, принятые с помощью блока 9 приема данных, содержат предпочтительно команду наподобие команды отключения или команду уменьшить освещенность до нуля, если соответствующий потребитель 3, 4, 5 электроэнергии является источником света, и IP-адрес соответствующего потребителя 3, 4, 5 электроэнергии. Соответствующий потребитель 3, 4, 5 электроэнергии может, таким образом, оставаться в своем деактивизированном состоянии до тех пор, пока блок 9 приема данных не примет данные, содержащие IP-адрес соответствующего потребителя 3, 4, 5 электроэнергии, и команду, которая должна быть отправлена соответствующему потребителю 3, 4, 5 электроэнергии.

Устройство 1 дополнительно содержит блок 11 хранения состояния, предназначенный для хранения того, активизирована ли или деактивизирована ли подача питания соответствующему потребителю 3, 4, 5 электроэнергии. Таким образом, например, для каждого потребителя 3, 4, 5 электроэнергии можно установить флаг, если деактивизирована подача питания соответствующему потребителю 3, 4, 5 электроэнергии. Контроллер 10 предпочтительно выполнен с возможностью активизации подачи питания соответствующему потребителю 3, 4, 5 электроэнергии через соответствующее информационное соединение 6, 7, 8, если данные, которые должны быть отправлены соответствующему потребителю 3, 4, 5 электроэнергии, были приняты, и если в блоке 11 хранения состояния сохранено, что подача питания соответствующему потребителю 3, 4, 5 электроэнергии деактивизирована. Например, если блок 9 приема данных принимает данные, содержащие команду и IP-адрес некоторого потребителя электроэнергии, контроллер отыскивает в блоке 11 хранения состояния, установлен ли флаг для этого некоторого потребителя электроэнергии, и, если дело обстоит именно так, то контроллер активизирует подачу питания этому определенному потребителю электроэнергии через соответствующее информационное соединение 6, 7, 8.

Устройство 1 дополнительно содержит блок хранения данных, предназначенный для хранения принятых данных, причем контроллер 10 выполнен с возможностью отправки сохраненных принятых данных соответствующему потребителю 3, 4, 5 электроэнергии через соответствующее информационное соединение 6, 7, 8 после того, как потребитель 3, 4, 5 электроэнергии был активизирован. В частности, контроллер 10 выполнен с возможностью определения того, был ли уже активизирован соответствующий потребитель 3, 4, 5 электроэнергии, и отправки сохраненных принятых данных соответствующему потребителю 3, 4, 5 электроэнергии через соответствующее информационное соединение 6, 7, 8 только после того, как контроллер определил, что соответствующий потребитель 3, 4, 5 электроэнергии действительно находится в активном состоянии, в котором соответствующий потребитель 3, 4, 5 электроэнергии может принимать данные, в частности, команду, которая содержится в данных. Контроллер 10 можно выполнить с возможностью определения потребления энергии соответствующего потребителя 3, 4, 5 электроэнергии и определения того, активизирован ли или деактивизирован ли потребитель 3, 4, 5 электроэнергии в зависимости от определенного потребления энергии. Например, пороговое значение можно задать таким образом, что если потребление энергии находится ниже порогового значения, то соответствующий потребитель электроэнергии деактивизирован, и если потребление энергии находится выше порогового значения, то соответствующий потребитель электроэнергии активизирован. Контроллер 10 можно также выполнить с возможностью выдачи команд проверки достижимости соответствующему потребителю 3, 4, 5 электроэнергии и ожидания реакции для того, чтобы определить, активизирован или деактивизирован соответствующий потребитель электроэнергии, в частности, готовый для приема пакетов данных Ethernet. Определенное состояние соответствующего потребителя 3, 4, 5 электроэнергии можно также использовать для обновления блока 11 хранения состояния, в частности, для инициализации блока 11 хранения состояния. Например, в процедуре инициализации, контроллер 10 может определить состояние каждого из потребителя 3, 4, 5 электроэнергии, и соответствующее состояние можно сохранить в блоке 11 хранения состояния.

Контроллер 10 можно также выполнить с возможностью отправки сохраненных принятых данных соответствующему потребителю 3, 4, 5 электроэнергии через соответствующие информационные соединения 6, 7, 8 по истечении предопределенного периода времени после того, как контроллер 10 начал активизировать соответствующего потребителя 3, 4, 5 электроэнергии. В другом случае контроллер 10 можно выполнить с возможностью повторной отправки сохраненных принятых данных соответствующему потребителю 3, 4, 5 электроэнергии до тех пор, пока не будет принято подтверждение приема от соответствующего потребителя 3, 4, 5 электроэнергии. Это позволяет отправить данные соответствующему потребителю 3, 4, 5 электроэнергии без предварительного определения того, активизирован или деактивизирован соответствующий потребитель электроэнергии.

Контроллер 10 дополнительно выполнен с возможностью определения того, содержат ли принятые данные команду деактивизации, показывающую, что соответствующий потребитель 3, 4, 5 электроэнергии должен быть деактивизирован. Более того, контроллер 10 предпочтительно выполнен с возможность деактивизации соответствующего порта 13, 14, 15 у соответствующего потребителя 3, 4, 5 электроэнергии, если контроллер 10 определил, что принятые данные содержат команду деактивизации, и блок 11 хранения состояния предпочтительно выполнен с возможностью хранения того, что подача питания соответствующему потребителю 3, 4, 5 электроэнергии деактивизирована, если контроллер 10 определил, что принятые данные содержат команду деактивизации. В частности, принятые данные могут содержать команду деактивизации и IP-адрес, показывающий, какому потребителю 3, 4, 5 электроэнергии должна быть отправлена команда деактивизации. Контроллер 10 предпочтительно извлекает IP-адрес и команду деактивзации и отправляет команду деактивизации потребителю электроэнергии, указанному с помощью IP-адреса. Контроллер 10 находится в ожидании в течение предопределенного периода времени или определяет, был ли уже деактивизирован соответствующий потребитель 3, 4, 5 электроэнергии, и затем деактивизирует соответствующий порт 13, 14, 15 к соответствующему потребителю 3, 4, 5 электроэнергии. Предопределенный период времени предпочтительно определяется таким образом, чтобы соответствующий потребитель 3, 4, 5 электроэнергии имел достаточно времени для выполнения процесса деактивизации, который может включать в себя охлаждение потребителя электроэнергии с помощью охлаждающего устройства, сохранения информации и т.д. Контроллер 10 позволяет определить, деактивизирован ли потребитель электроэнергии, например, с помощью контроля потребления энергии соответствующего потребителя 3, 4, 5 электроэнергии или путем отправки команды проверки достижимости соответствующему потребителю 3, 4, 5 электроэнергии, причем соответствующий порт 13, 14, 15 отключается после того, как контроллер 10 определил, что соответствующий потребитель электроэнергии был деактивизирован.

Блок 11 хранения состояния содержит предпочтительно таблицу, в которой для каждого порта или для каждого IP-адреса, связанного с портом, который показывает соответствующего потребителя 3, 4, 5 электроэнергии, хранится информация относительно того, активизирована или деактивизирована подача питания соответствующему потребителю электроэнергии.

Контроллер 10 дополнительно можно выполнить с возможностью приема от потребителей 3, 4, 5 электроэнергии запроса на деактивизацию, показывающего, что соответствующий потребитель 3, 4, 5 электроэнергии должен быть деактивизирован, причем контроллер 10 выполнен с возможностью управления блоком 2 питания таким образом, чтобы подача питания для соответствующего потребителя 3, 4, 5 электроэнергии была деактивизирована в случае, если был принят запрос на деактивизацию. В частности, блок 2 питания выполнен с возможностью уменьшения до нуля питания для соответствующего потребителя 3, 4, 5 электроэнергии в случае, если запрос на деактивизацию был принят от соответствующего потребителя 3, 4, 5 электроэнергии.

Контроллер 10 можно дополнительно выполнить с возможностью контроля потребления энергии потребителя 3, 4, 5 электроэнергии и управления блоком 2 питания таким образом, чтобы подача питания соответствующему потребителю 3, 4, 5 электроэнергии была деактивизирована в случае, если потребление энергии соответствующего потребителя 3, 4, 5 электроэнергии находится ниже порогового значения, показывающего неактивное состояние соответствующего потребителя 3, 4, 5 электроэнергии. Пороговое значение предпочтительно задают таким образом, чтобы в случае, если потребление энергии соответствующего потребителя 3, 4, 5 электроэнергии находится ниже порогового значения, то соответствующий потребитель 3, 4, 5 электроэнергии деактивизируется, и, если потребление энергии соответствующего потребителя 3, 4, 5 электроэнергии находится ниже порогового значения, то соответствующий потребитель 3, 4, 5 электроэнергии активизируется.

Контроллер 10 можно дополнительно выполнить с возможностью приема от потребителя 3, 4, 5 электроэнергии запроса на активизацию, показывающего, что соответствующий потребитель 3, 4, 5 электроэнергии должен быть активизирован, причем контроллер 10 выполнен с возможностью управления блоком 2 питания таким образом, чтобы подача питания для соответствующего потребителя 3, 4, 5 электроэнергии, то есть соответствующий порт 13, 14, 15 был активизирован в случае, если был принят запрос на активизацию. В частности, если запрос на активизацию был принят, выполняется протокол активизации, который соответствует вышеупомянутому стандарту РоЕ.

В варианте осуществления, описанном со ссылкой на фиг.1, потребители 3, 4, 5 электроэнергии содержат блоки 20, 23, 26 обработки данных, источники 21, 24, 27 питания и контроллеры 19, 22, 25. Контроллеры 19, 22, 25 управляют соответствующим потребителем 3, 4, 5 электроэнергии. Блоки 20, 23, 26 обработки данных могут быть выполнены с возможностью декодирования команд, принятых через соответствующее информационное соединение 6, 7, 8. Например, если потребитель электроэнергии представляет собой лампу, блок обработки данных может декодировать принятую команду, причем декодированная команда может представлять собой команду управления, предназначенную для управления соответствующим источником питания или другим элементом соответствующего потребителя электроэнергии, который не показан на фиг.1. В варианте осуществления, один или несколько потребителей электроэнергии представляют собой датчики наподобие датчиков присутствия, которые выполнены с возможностью обнаружения, например, оптическим или акустическим способом, присутствия человека. Эти датчики предпочтительно содержат отдельный источник питания для того, чтобы можно было обнаружить, например, присутствие человека даже в случае, если порт к датчику отключен, то есть даже в случае, если устройство 1 не обеспечивает подачу питания в датчик. Если датчик обнаружил присутствие человека, датчик может передать запрос на активизацию в устройство 1 для того, чтобы активизировать порт к датчику для подачи питания на датчик устройства через соответствующее информационное соединение. Принятое питание можно затем использовать для того, чтобы датчик мог выработать сигналы управления с помощью блока обработки данных датчика. Сигналы управления можно отправлять другим потребителям электроэнергии, которые представляют собой, например, лампы, через устройство 1, причем этими лампами можно затем управлять в зависимости от сигналов управления, выработанных датчиком. Сами лампы могут также содержать свой собственный источник питания для того, чтобы обеспечить, например, аварийное освещение с низкой интенсивностью в случае, если порт к с
