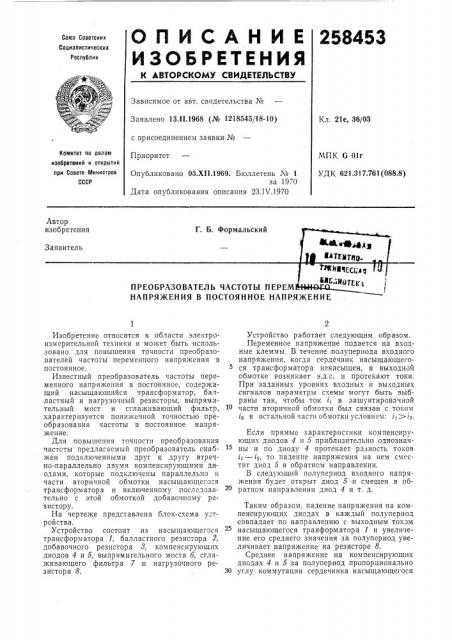

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 13.ll.1968 (№ 1218545/18-10) с присоединением заявки №

Приоритет

Кл. 21е, 36/03

Комитет по делам

МПК С 01г

УДК 621.317.761(088,8) изооретеиий и открытий при Совете Министров

СССР

Опубликовано ОЗ.Х11.1969. Бюллетень М 1 за 1970

Дата опубликования описания 23.IV.1970

Автор

ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ ПЕРЕМ

НАПРЯЖЕНИЯ В ПОСТОЯННОЕ НАПРЯЖЕНИЕ

Изобретение относится к области электроизмерительной техники и может быть использовано для повышения точности преобразователей частоты переменного напряжения в постоянное.

Известный преобразователь частоты переменного напряжения в постоянное, содержащий насыщающийся трансформатор, балластный и нагрузочный резисторы, выпрямительный мост и сглаживающий фильтр, характеризуется понижечной точностью преобразования частоты в постоянное напряжение.

Для повышения точности преобразования частсты предлагаемый преобразователь снабжен подключенными друг к другу втречно-;параллельно двумя компенсирующими д иодами, которые подключены параллельно к части вторичной обмотки насыщающегося трансформатора и включенному последовательно с этой обмоткой добавочному резистору.

На чертеже представлена блок-схема у=тройства.

Устройство состоит из насыщающегося трансформатора 1, балластного резистора 2, добавочного резистора 8, компенсирующих диодов 4 и 5, выпрямительного моста б, сглаживающего фильтра 7 и нагрузочного резистора 8.

Устройство работает следующим образом.

Переменное напряжение подается на входные клеммы. В течение полупериода входного напряжения, когда сердечник насыщающегося трансформатора ненасыщен, в выходной обмотке возникает э.д.с. и протекают токи.

При заданных уровнях входных и выходных сигналов параметры схемы могут быть выбраны так, чтобы ток, в зашунтиpовачной части вторичной обмотки был связан с током в остальной части обмотки условием: i )iq.

Если прямые характеристики компенсирующих диодов 4 и 5 приблизительно однозначны и по диоду 4 протекает разность токов т1 — т2, то падение напряжения на нем сместит диод 5 в обратном направлении.

В следующий полупер иод входного напряжения будет открыт диод 5 и смещен в обратном направлении диод 4 и т. д.

Таким образом, падение напряжения на компенсирующих диодах в каждый полупериод совпадает по направлению с выходным током насыщающегося транформатора 1 и увеличе:ние его среднего значения за полупериод увеличивает напряжение на резисторе 8.

Среднее напряжение на компенсирующих диодах 4 и 5 за полупериод пропорционально

ЗО углу коммутации сердечника насыщающегося

258453

Предмет изобретения

Ф с ..

Составитель В, М. Лившиц

Редактор Т. В. Иванова

Техред T. П. Курилко Корректор Л. А. Царькова

Заказ 778/13 Тираж 499 Подписное

11НИИПИ Комитета по делам изобретений и открытий при Совете Мшьистров СССР

Москва Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

3 трансформатора 1 и увеличивается при уменьшении входного напряжения и, наоборот, уменьшается при его увеличении. Следовательно, компенсирующие диоды 4 и 5 вызывают уменьшение напряжения на резисторе 8 при увеличении входного напряжения. Вследствие отклонения петли гистерезиса сердечника насыщающегося трансформатора 1 от идеальной (прямоугольной), напряжение на резисторе 8 увеличивается с увеличением входного напряжения.

Выбор .параметров схемы позволил взаимно скомпенсировать их влияние и повысить точность преобразования.

Преобразователь частоты переменно-о напряжения в постоянное напряжение, содержащий насыщающ ийся трансформатор, балластный, добавочный и нагрузочный резисторы, выпрямительный мост и сглаживающий фильтр, отличающийся тем, что, с целью повы шения точности преобразования частоты, он снабжен подключенным друг к другу встречнопараллельно двумя компеноирующими диодами, которые подключены параллельно к части вторичной обмотки насыщающетося трансформатора и включенному последовательно с этой

15 обмоткой добавочному резистору.
