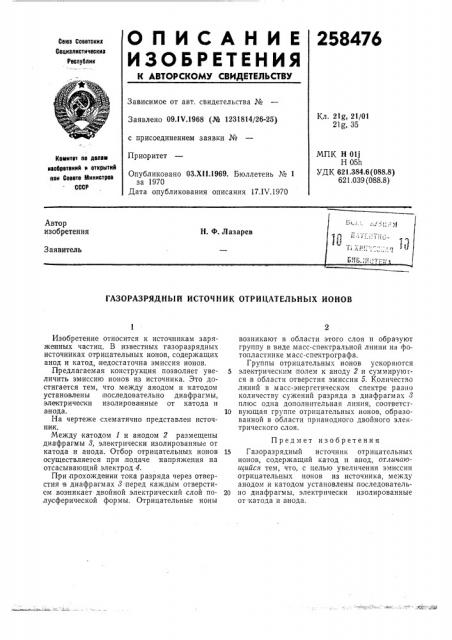

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
258476
Свюа Соввтских
Социалистических
Рвопублик
Зависимое от авт. свидетельства №
Заявлено 09 1 т/.1968 (№ 1231814/26-25) с присоединением заявки №
Приоритет
Кл. 21g, 21/01
21g, 35
МПК Н 01j
Н 05Ь
УДК 621.384.6(088.8) 621.039 (088.8) Комитет ло долом ивойрвтвиий и открытий лои Совета Министров
СССР
Опубликовано ОЗ.Xll.1969. Бюллетень № 1 за 1970
Дата опубликования описания 17 1Ъ .1970
ГАЗОРАЗРЯДНЫЙ ИСТОЧНИК ОТРИЦАТЕЛЬНЫХ ИОНОВ
Изобретение относится к источникам заряженных частиц. В известных газоразрядных источниках отрицательных ионов, содержащих анод и катод, недостаточна эмиссия ионов.
Предлагаемая конструкция позволяет увеличить эмиссию ионов из источника. Это достигается тем, что между анодом и катодом установлены последовательно диафрагмы, электрически изолированные от катода н анода.
На чертеже схематично представлен источник.
Между катодом 1 и анодом 2 размещены диафрагмы 8, электрически изолированные or катода и анода. Отбор отрицательных ионов осуществляется при,подаче напряжения на отсасывающий электрод 4.
При прохождении тока разряда через отверстия в диафрагмах 8;перед каждым отверстием возникает двойной электрический слой полусферической формы. Отрицательные ионы возникают в области этого слоя и образуют группу в виде масс-спектральной линии на фотопластинке масс-спектрографа.
Группы отрицательных ионов ускоряются
5 электрическим полем к аноду 2 и суммируюгся в области отверстия эмиссии 5. Количество линий в масс-энергетическом спектре разно количеству сужений разряда в диафрагмах 3 плюс одна дополнительная линия, соответсг10 вующая группе отрицательных ионов, образованной в области прианодного двойного электрического слоя.
Предмет изобретения
15 Газоразрядный источник отрицательных ионов, содержащий катод и анод, отличаюи ийся тем, что, с целью увеличения эмиссии отрицательных ионов из источника, между анодом и катодом установлены последователь20 но диафрагмы, электрически изолированные от катода и анода.
258476
Составитель H. С. Соловьей
Редактор Т. 3. Орловская Техред Л. В. Куклина Корректор С. М. Сигал
Заказ 834/10 Тираж 499 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва )К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
