Реферат

Изобретение относится к машиностроению, в частности к деталям машин, и может быть использовано в зубчатых передачах с картерным смазыванием, смазываемых методом погружения.

Известно смазочное устройство зубчатой передачи, содержащее масляную ванну с жидким смазочным материалом, расположенную в корпусе передачи и в которую погружено нижерасположенное зубчатое колесо передачи - см., например, «Справочник машиностроителя: В 6-ти т. Т. 4., книга II. Под ред. Н.С. Ачеркана, 3-е изд., испр. и доп. - М.: Машгиз, 1963», стр. 746.

Недостаток данного смазочного устройства состоит в том, что нижерасположенное зубчатое колесо, погруженное в масляную ванну, при своем вращении оказывает нежелательное возмущающее действие на смазочный материал ванны - в направлении от входа колеса в масляную ванну до выхода его из ванны; при этом происходит нежелательное интенсивное (в зависимости от скорости вращения колеса в ванне) перемешивание и взбалтывание смазочного материала ванны; при этом происходит взмучивание осадка со дна ванны; может происходить и вспенивание смазочного материала. Все это ухудшает смазывающие свойства смазочного материала ванны и ухудшает процесс смазывания им трущихся поверхностей зубчатых колес передачи.

В качестве прототипа взята конструкция смазочного устройства зубчатой передачи, содержащей масляную ванну с жидким смазочным материалом, расположенную в корпусе передачи и в которую погружено нижерасположенное зубчатое колесо передачи - см. «Дунаев П.Ф., Леликов О.П. Детали машин. Курсовое проектирование: Учеб. пособие для машиностроит. спец. техникумов. - М.: Высш. шк., 1984. - 336 с., ил.», стр. 131, рис. 8.1.

Недостатки прототипа - те же, что и у аналога.

Изобретением решается задача повышения качества смазывания.

Для этого смазочное устройство зубчатой передачи содержит масляную ванну с жидким смазочным материалом, расположенную в корпусе передачи и в которую погружено нижерасположенное зубчатое колесо передачи; причем в ванне параллельно торцам нижерасположенного колеса с зазорами относительно этих торцов расположена пара прямоугольных пластин, укрепленных на дне ванны и стенке корпуса, расположенной со стороны входа вращающегося колеса в масляную ванну, с прилеганием без зазоров ко дну и этой стенке; высота пластин выше верхнего уровня масляной ванны; в пластинах на участке между нижерасположенным колесом и стенкой корпуса, к которой крепятся пластины, выполнены заливные окна, низ которых расположен выше дна масляной ванны; а концы пластин, расположенные со стороны выхода вращающегося колеса из масляной ванны, по горизонтали перекрывают точку пересечения окружности вершин нижерасположенного колеса и верхнего уровня масляной ванны.

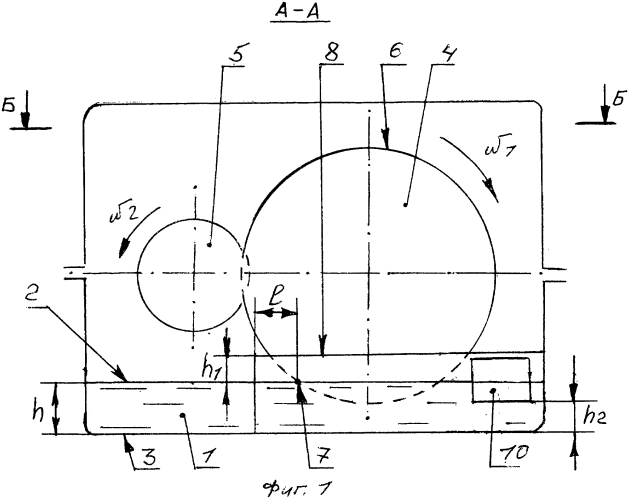

Сущность изобретения поясняется чертежами, на которых изображены: зубчатая передача со смазочным устройством (вид сбоку в разрезе) - фиг. 1, то же (вид сверху в разрезе) - фиг. 2.

На чертеже показаны: масляная ванна с жидким смазочным материалом 1, верхний уровень 2 масляной ванны, корпус 3 передачи, нижерасположенное зубчатое колесо 4, парное зубчатое колесо 5, окружность вершин 6 колеса 4, точка 7 пересечения окружности 6 и верхнего уровня 2 масляной ванны, пластины 8 и 9, заливочное окно 10; глубина h масляной ванны; превышение h₁ верха пластин (8, 9) над уровнем (2); расстояние h₂ от низа заливочных окон (10) до днища ванны; направления вращения ω₁ и ω₂ зубчатых колес 4 и 5; зазоры Δ между пластинами 8, 9 и торцами колеса 4; величина перекрытия l.

Смазочное устройство зубчатой передачи содержит масляную ванну с жидким смазочным материалом 1, с верхним уровнем 2 и глубиной h, расположенную в корпусе 3 передачи. В масляную ванну погружено нижерасположенное зубчатое колесо 4 передачи, находящееся в зацеплении с парным колесом 5. Со стороны обоих торцов колеса 4 параллельно им расположены прямоугольные пластины 8 и 9 с превышением (h₁) уровня 2 масляной ванны и с зазорами Δ относительно торцов колеса 4, укрепленные на дне ванны и стенке корпуса со стороны входа вращающегося колеса 4 в масляную ванну; пластины 8, 9 укреплены на дне и стенке без зазоров относительно них. В пластинах 8 и 9 выполнены заливные окна 10, расположенные на участке между входом колеса 4 в масляную ванну и стенкой корпуса, к которой крепятся пластины; низ окон (10) расположен выше (h₂) дна масляной ванны. Противоположные концы пластин перекрывают (l) по горизонтали точку пересечения окружности вершин 6 колеса 4 и верхнего уровня 2 масляной ванны.

При работе передачи (вращении ω₁ и ω₂ зубчатых колес 4 и 5) нижерасположенное зубчатое колесо 4, погруженное в масляную ванну с жидким смазочным материалом 1, своими зубьями захватывает смазочный материал и переносит его в зону зацепления с парным колесом 5, осуществляя смазывание сопряженных зубьев обоих колес. Возмущающее воздействие вращающегося колеса 4 на смазочный материал 1 масляной ванны нейтрализуется наличием пластин 8 и 9, отделяющих зону вращения колеса 4 (зубьев его зубчатого венца и торцов тела и торцов зубчатого венца) на смазочный материал ванны. Наличие пластин 9 и 10, расположенных вдоль торцов колеса 4, задает требуемое направление движения смазочного материала 1 ванны при вращении (ω₁) в нем колеса 4 (показано стрелками - см. фиг. 2). Наличие заливных окон 10 (расположенных выше дна ванны, позволяет осуществлять сепарацию загрязнений, содержащихся в смазочном материале и очистку этого смазочного материала.

По сравнению с прототипом предлагаемая конструкция смазочного устройства зубчатой передачи позволяет снизить возмущающее действие, оказываемое на смазочный материал ванны вращающимся в нем нижерасположенным зубчатым колесом передачи, а также задать перемещению смазочного материала в масляной ванне оптимальные направления и очищать от загрязнений смазочный материал. Все это позволяет повысить качество смазывания.

Смазочное устройство зубчатой передачи, преимущественно с картерным смазыванием методом погружения, содержащее масляную ванну с жидким смазочным материалом, расположенную в корпусе зубчатой передачи и в которую погружено колесо зубчатой передачи, отличающееся тем, что в масляной ванне параллельно торцам погруженного зубчатого колеса с зазорами относительно этих торцов расположена пара прямоугольных пластин, укрепленных на дне масляной ванны и стенке корпуса, расположенной со стороны входа погруженного зубчатого колеса в масляную ванну при вращении с прилеганием без зазоров ко дну и этой стенке, высота прямоугольных пластин выше верхнего уровня масляной ванны, в прямоугольных пластинах на участке между погруженным зубчатым колесом и стенкой корпуса, к которой крепятся прямоугольные пластины, выполнены заливные окна, низ которых расположен выше дна масляной ванны, а концы прямоугольных пластин, расположенные со стороны выхода из масляной ванны вращающегося погруженного зубчатого колеса, по горизонтали перекрывают точку пересечения окружности вершин погруженного зубчатого колеса и верхнего уровня масляной ванны.
