Усовершенствованный кухонный комбайн

Усовершенствованный кухонный комбайн

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к кухонному оборудованию с электроприводом и, более конкретно, к кухонному комбайну.

Данное изобретение было разработано, прежде всего, для использования кухонного комбайна и будет описано в дальнейшем со ссылкой на данную заявку. Однако следует понимать, что данное изобретение не ограничивается данной конкретной областью применения.

Уровень техники

Любое обсуждение предшествующего уровня техники повсеместно в данном описании никоим образом не должно рассматриваться как признание того, что предшествующий уровень техники широко известен или составляет часть общеизвестных познаний в данной области.

Кухонные комбайны широко известны. Тенденции применения кухонных комбайнов показывают увеличение спроса на кухонные комбайны, имеющие широкое отверстия загрузочной воронки. Широкое отверстие загрузочной воронки позволяет загрузить больше ингредиентов в устройство, и таким образом сократить время переработки продуктов питания, при этом обеспечивая удобство применения. Однако, кухонные комбайны, имеющие достаточно большое отверстие загрузочной воронки, желательно, и иногда, должны иметь блокирующие устройства для обеспечения безопасного использования. Данные устройства предотвращают или, по меньшей мере, минимизируют возможность получения травмы или даже не допускают намеренного действия, нарушающее безопасное обращение с устройством. В кухонных комбайнах, оборудованных подобными предохранительными устройствами, внутренние лезвия кухонного комбайна не будут вращаться, если, прежде всего, толкатель не будет вставлен в загрузочную воронку.

Дополнительно к признакам, обеспечивающих безопасное обращение с кухонным комбайном, потребители также ожидают наличие признаков функциональности и удобства эксплуатации.

При использовании кухонных комбайнов, имеющие загрузочные воронки большого диаметра, применяются большие лезвия, насадки и мощные электродвигатели. Данные признаки, как правило, вызывают нежелательную вибрацию и дополнительное напряжение на компоненты.

Раскрытие изобретения

Задачей настоящего изобретения является устранение, по меньшей мере, одного из недостатков предшествующего уровня техники или предоставление полезной альтернативы.

Задачей изобретения в предпочтительном варианте осуществления является обеспечение кухонного комбайна с предохранительной блокировкой, которая обеспечивает убедительную альтернативу устройствам предшествующего уровня техники.

Задачей изобретения в предпочтительном варианте осуществления является также обеспечение кухонного комбайна с другими практичными и безопасными признаками.

Согласно аспекту изобретения, обеспечивается устройство толкателя для кухонного комбайна, толкатель, имеет корпус и крышку, усовершенствование содержит:

предохранительную планку, которая простирается над поверхностью корпуса;

в котором предохранительная планка взаимодействует с продольной щелью в крышке кухонного комбайна.

Предпочтительно, предохранительная планка имеет секцию «Т»-образного сечения; «Т»-образная секция содержит плоскую верхнюю часть, поддерживаемую над корпусом стенкой планки, которая жестко присоединена к корпусу на одном или более местах вдоль длины стенки планки. Альтернативно, предохранительная планка имеет секцию «L»-образного сечения; «L»-образная секция содержит плоский фланец, поддерживаемый над корпусом стенкой планки, которая жестко присоединена к корпусу на одном или более местах вдоль длины стенки планки.

Предпочтительно, предохранительная планка присоединена к корпусу способом литья под давлением и изготовлена из более износостойкого материала, чем корпус. Более предпочтительно, более износостойкий материал содержит компаунд или полимер.

Предпочтительно, когда толкатель установлен в загрузочную воронку, предохранительная планка взаимодействует с продольной щелью для ограничения перемещения толкателя в направлении стороны загрузочной воронки, противоположной продольной щели.

Предпочтительно, стенка планки прикреплена к корпусу незначительной части вдоль длины боковой стенки.

Предпочтительно, толкатель вмещает второй и меньший толкатель.

Согласно аспекту изобретения обеспечивается наличие устройства толкателя совместно с крышкой и чашей для переработки продуктов питания кухонного комбайна, крышка имеет загрузочную воронку, чаша имеет рукоятку, в котором:

Загрузочная воронка взаимодействует с продольной щелью для приема предохранительной планки, канал, имеющий отверстие, через которое выступает из внешнего корпуса, носик верхнего звена, который поворачивается в ответ на контакт с предохранительной планкой;

рычажный механизм в сборе во внешнем корпусе, простирающийся от верхнего звена к выступу, который образует концевую часть, которая вступает в контакт с первым промежуточным звеном, находящийся в рукоятке чаши.

Предпочтительно, канал дополнительно содержит горлышко для приема предохранительной планки. Более предпочтительно, носик верхнего звена, имеет форму ролика для зацепления с предохранительной планкой. Наиболее предпочтительно, носик верхнего звена входит в зацепление с плоской верхней частью предохранительной планки.

Предпочтительно щель дополнительно содержит участок открепления, который, по существу, обращен вовнутрь загрузочной воронки и принимает предохранительную планку.

Предпочтительно, носик верхнего звена имеет форму ролика, который выступает через отверстие. Более предпочтительно, ролик поддерживается стержнем, который связывает верхнее звено и второе звено, второе звено шарнирно соединено с продолговатым третьим звеном, нижняя концевая часть третьего звена содержит лапку, которая выступает из нижней концевой части корпуса крышки. Наиболее предпочтительно, лапка содержит поверхность, которая может взаимодействовать со второй изогнутой лапкой, образованной верхней концевой частью промежуточного звена, промежуточное звено, будучи поднято вверх таким образом, что оно может быть понижено, при воздействии третьего звена; промежуточное звено поддерживается направленным вниз выступающим пальцем для управления выключателем.

Предпочтительно, носик верхнего звена выступает через отверстие, обычно имеет «U»-образное сечение. Более предпочтительно, носик имеет боковые стенки, ограничивающие крышку, внутренняя часть крышки поддерживается вторым промежуточным звеном, нижняя часть второго промежуточного звена повернуто к верхней части нижнего звена, нижнее звено заканчивается в выступе. Наиболее предпочтительно, средняя часть второго промежуточного звена согнута, образуя изгиб, который выполнен с возможностью принимать наконечник верхнего звена, когда верхнее звено поворачивается во время движения предохранительной планки вниз.

Согласно аспекту изобретения, обеспечивается устройство кухонного комбайна, которое содержит предохранительный рычажный механизм, взаимодействующий с предохранительной планкой, образованной на загрузочной воронке; предохранительный рычажный механизм выполнен с возможностью взаимодействовать с толкателем, таким образом, электродвигатель кухонного комбайна не будет работать до тех пор, пока предохранительная планка не войдет в зацепление с предохранительным рычажным механизмом.

Предпочтительно, устройство кухонного комбайна включает в себя интерфейс пользователя, имеющий экран дисплея, который изображает графическое сообщения пользователю, для того, чтобы вставить толкатель, если толкатель отсутствует в загрузочной воронке.

Предпочтительно, устройство кухонного комбайна включает в себя интерфейс пользователя, имеющий экран дисплея, по существу, как здесь описано со ссылкой на любой из вариантов осуществления изобретения.

Согласно аспекту изобретения обеспечивается устройство кухонного комбайна, которое содержит:

чашу, имеющую охватывающие элементы байонетного соединения; и

крышку, имеющую взаимодействующие охватываемые элементы байонетного соединения, которые обеспечивают зацепление с охватывающими элементами байонетного соединения чаши;

в котором элементы байонетного соединения являются существенными.

Согласно аспекту изобретения обеспечивается устройство кухонного комбайна, которое содержит:

чашу; и

крышку с загрузочной воронкой;

в котором чаша выполнена с возможностью принимать внутреннюю чашу.

Предпочтительно, внутренняя чаша имеет обычно цилиндрический корпус, который простирается вверх до конического раструба 101, имеющего верхний обод, такой, что диаметр верхнего обода достаточен для вмещения загрузочной воронки.

Предпочтительно, внутренняя чаша является существенной, как здесь описано со ссылкой на любой из вариантов осуществления изобретения.

Согласно аспекту изобретения обеспечивается устройство кухонного комбайна, которое содержит:

чашу; и

крышку с загрузочной воронкой; и

шпиндель, который удерживает режущее лезвие; и

вкладыш в сборе с металлическим колпачком, вмонтированным в крышку для взаимодействия с наконечником шпинделя.

Предпочтительно, наконечник шпинделя является агломерированным и дополнительно содержит ряд нижних отводных выступов, выполненных с возможностью входить в зацепление с взаимодействующими манжетами, ассоциированными с лезвиями кухонного комбайна или принадлежностями.

Предпочтительно, шпиндель является существенным, как здесь описано со ссылкой на любой из вариантов осуществления изобретения.

Согласно аспекту изобретения обеспечивается устройство кухонного комбайна, которое содержит:

режущее лезвие с регулируемой толщиной.

Предпочтительно, режущее лезвие с регулируемой толщиной является существенным, как здесь описано со ссылкой на любой из вариантов осуществления изобретения.

Согласно аспекту изобретения обеспечивается устройство кухонного комбайна, которое содержит:

дисковую насадку для взбивания.

Предпочтительно, дисковая насадка для взбивания является существенной, как здесь описано со ссылкой на любой из вариантов осуществления изобретения.

Согласно аспекту изобретения обеспечивается устройство кухонного комбайна, которое содержит:

насадку с четырьмя режущими ножами.

Предпочтительно, насадка с четырьмя режущими ножами является существенной, как здесь описано со ссылкой на любой из вариантов осуществления изобретения.

Согласно аспекту изобретения обеспечивается устройство кухонного комбайна, которое содержит:

основание, имеющее охватывающий соединительный компонент

чашу; и

двухстороннюю приводную муфту, которая проходит через дно чаши,

двухсторонняя приводная муфта включает в себя нижнюю охватываемую муфту и верхнюю охватываемую муфту; нижний охватываемый соединительный компонент вступает в зацепление с охватывающим соединительным компонентом основания;

верхний охватываемый соединительный компонент прикрепляется к верхнему краю приводного вала.

Предпочтительно, между этими верхним и нижним охватываемыми соединительными компонентами, агломерированный вкладыш запрессован в полимерную манжету вкладыша, манжета вкладыша поддерживается чехлом, изготовленным из пластичного полимера.

Предпочтительно, двухсторонняя приводная муфта является существенной, как здесь описано со ссылкой на любой из вариантов осуществления изобретения.

Согласно аспекту изобретения обеспечивается устройство кухонного комбайна, которое содержит:

крышку, имеющую вкладыш в сборе, в котором вкладыш в сборе действует как стабилизатор шпинделя.

Предпочтительно, внешний корпус вкладыша в сборе взаимодействует с загрузочной воронкой. Более предпочтительно, высокоэластичный чехол находится между вкладышем в сборе и крышкой для уменьшения передачи вибрации от шпинделя к крышке.

Согласно аспекту изобретения обеспечивается устройство кухонного комбайна, которое содержит:

соединение чаши, в котором, «О»-образное кольцо находится в пазу соединения для удержания лезвия при опрокидывании устройства для его опорожнения.

Предпочтительно, соединение чаши является существенным, как здесь описано со ссылкой на вариант осуществления изобретения.

Согласно аспекту изобретения обеспечивается устройство толкателя для кухонного комбайна, толкатель имеет корпус и крышку, усовершенствование содержит:

предохранительную планку, которая располагается сверху поверхности корпуса в «Т»-образной секции;

«Т»-образная секция содержит плоскую верхнюю часть, которая поддерживается над корпусом стенкой планки, жестко прикрепленной к корпусу на одном или более местах вдоль длины стенки планки.

Согласно аспекту изобретения обеспечивается крышка и чаша для переработки продуктов питания кухонного комбайна, устройство толкателя, совместно с толкателем, крышка, имеющая загрузочную воронку с рукояткой, в котором, загрузочная воронка взаимодействует с продольной щелью для приема направляющей планки, канал, имеющий отверстие, через которое выступает из внешнего корпуса, носик верхнего звена, который поворачивается в ответ на контакт с предохранительной планкой;

рычажный механизм в сборе во внешнем корпусе, простирающийся от верхнего звена к выступу, образуя концевую часть, которая вступает в контакт с первым промежуточным звеном, находящимся в рукоятке чаши.

Соответственно, в одном варианте осуществления изобретения, кухонный комбайн имеет предохранительный рычажный механизм, который взаимодействует с предохранительной планкой, образованной на загрузочной воронке. Электродвигатель кухонного комбайна не будет работать до тех пор, пока предохранительная планка не войдет в зацепление с предохранительным рычажным механизмом. Дисплей может отображать информацию для пользователя, при включенном электропитании, но предохранительная планка не находится в контакте с предохранительным рычажным механизмом.

В другом варианте осуществления изобретения, кухонный комбайн имеет предохранительный рычажный механизм, который взаимодействует с предохранительной планкой, образованной на загрузочной воронке. Электродвигатель кухонного комбайна не будет работать до тех пор, пока предохранительная планка не войдет в зацепление с предохранительным рычажным механизмом. Предохранительный рычажный механизм дополнительно содержит верхнее звено, которое шарнирно прикреплено к корпусу, ассоциированному с загрузочной воронкой, нижнее звено имеет палец, который простирается от нижней концевой части корпуса и находится между этими двумя звеньями, контактную поверхность или ролик, который выполнен с возможностью вступать в контакт с предохранительной планкой толкателя.

Соответственно, в одном варианте осуществления изобретения, кухонный комбайн имеет предохранительный рычажный механизм, который взаимодействует с предохранительной планкой, образованной на загрузочной воронке. Электродвигатель кухонного комбайна не будет работать до тех пор, пока предохранительная планка не войдет в зацепление с предохранительным рычажным механизмом. Предохранительная планка толкателя взаимодействует с горлышком направляющего отверстия, которое имеет форму для его приема. Направляющая ассоциирована с участком открепления в загрузочной воронке.

Соответственно, в одном варианте осуществления изобретения, кухонный комбайн имеет предохранительный рычажный механизм, который взаимодействует с предохранительной планкой, образованной на загрузочной воронке. Электродвигатель кухонного комбайна не будет работать до тех пор, пока предохранительная планка не войдет в зацепление с предохранительным рычажным механизмом. Предохранительный рычажный механизм, ассоциированный с загрузочной воронкой, взаимодействует с промежуточным звеном, находящимся в рукоятке чаши для переработки продуктов питания.

В выбранных вариантах осуществления изобретения, загрузочная воронка кухонного комбайна ассоциирована с предохранительным механизмом, который не допускает вращения электродвигателя пока, толкатель не вставлен в загрузочную воронку. Экран дисплея предоставляется. Экран дисплея отображает графическое сообщение для пользователя для необходимости вставить толкатель, если данный толкатель отсутствует в загрузочной воронке. Дисплей также выполнен с возможностью отображать предупреждающий сигнал о наличии перегрузки.

В некоторых вариантах осуществления, чаша кухонного комбайна имеет крышку с охватываемыми элементами байонетного соединения, которые входят в зацепление с взаимодействующими охватывающими элементами байонетного соединения в чаше. Участок, имеющий наклон вниз охватывающих элементов байонетного соединения, понуждает крышку подаваться в направлении дна чаши во время поворота крышки так, что данный поворот понуждает прокладку войти в контакт с изогнутой контактной секцией в верхней области обода чаши.

В другом аспекте изобретения, чаша выполнена с возможностью принимать внутреннюю чашу, меньшего размера.

В другом аспекте изобретения, кухонный комбайн имеет шпиндель, который удерживает режущее лезвие. Крышка имеет вмонтированный вкладыш в сборе с металлическим колпачком для взаимодействия с наконечником шпинделя. В предпочтительных вариантах осуществления, наконечник шпинделя является агломерированным и дополнительно содержит ряд нижних отводных выступов, выполненных с возможностью входить в зацепление с взаимодействующими манжетами, ассоциированными с лезвиями или насадками кухонного комбайна. В других вариантах осуществления, вкладыш дополнительно содержит эластичную вставку для гашения вибрации.

В других аспектах изобретения предоставляется регулируемое по толщине режущее лезвие.

В дополнительных вариантах осуществления изобретения предоставляется дисковый нож для взбивания.

Еще в других вариантах осуществления изобретения поставляется насадка с четырьмя режущими ножами с литьевым полимерным корпусом.

В дополнительных вариантах осуществления изобретения, двухсторонняя приводная муфта проходит через дно чаши кухонного комбайна. Нижний охватываемый соединительный компонент вступает в зацепление с охватывающим соединительным компонентом основания кухонного комбайна. Верхний охватываемый соединительный компонент прикрепляется к верхнему краю приводного вала. Между этими двумя охватываемыми соединительными компонентами, агломерированный вкладыш запрессован в полимерную манжету вкладыша. Манжета вкладыша поддерживается чехлом, изготовленным из пластичного полимера.

В дополнительном аспекте изобретения крышка кухонного комбайна обеспечивается вкладышем в сборе. Вкладыш в сборе действует как стабилизатор шпинделя. Внешний корпус вкладыша в сборе взаимодействует с загрузочной воронкой для обеспечения оптимальной площади поперечного сечения во внутреннем пространстве направляющей трубы.

Краткое описание чертежей

Для лучшего понимания изобретения, настоящим делается ссылка на прилагаемые чертежи, на которых:

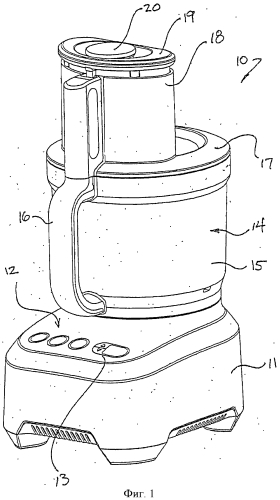

фиг.1 является видом кухонного комбайна в перспективе;

фиг.2 является видом сверху основания кухонного комбайна;

фиг.3 показывает часть вида сверху фиг.2, иллюстрирующую дисплей и его предупредительное сообщение;

фиг.4 является видом в перспективе кухонного комбайна, показывающим определенные компоненты предохранительного механизма;

фиг.5 является поперечным сечением кухонного комбайна, показанного на фиг.1;

фиг.6 является детальным видом в перспективе предохранительного механизма;

фиг.7 является поперечным сечением чаши, крышки и толкателя;

фиг.8 является поперечным сечением, аналогичным фиг.7, но с полностью вставленным толкателем;

фиг.9 является видом в перспективе отделенной чаши и ее крышки, чтобы проиллюстрировать фиксирующее устройство;

фиг.9А является детальным видом в перспективе, иллюстрирующим загрузочную воронку, канал и кожух;

фиг.9В является детальным видом в перспективе, иллюстрирующим верхний участок загрузочной воронки и кожуха;

фиг.9С является видом сверху вида в перспективе, иллюстрирующим нижний участок канала предохранительного механизма;

фиг.9D показывает устройство в сборе компонентов предохранительного механизма крышки;

фиг.9Е вид в перспективе в разрезе, показывающий внутреннюю часть канала;

фиг.10 является видом сверху вида в перспективе кожуха рычажного механизма;

фиг.11 является видом в перспективе корпуса рычажного механизма, иллюстрирующим щель;

фиг.12 является видом сверху вида в перспективе крышки и загрузочной воронки;

фиг.13 является инвертированным видом в перспективе крышки и загрузочной воронки на фиг.12;

фиг.14 показывает крышку и загрузочную воронку, показанные на фиг.12 и фиг.13, с частичным разрезом;

фиг.15 является видом в перспективе крышки и загрузочную воронку;

фиг.16 является видом в перспективе внутренней части чаши с показанными элементами байонетного соединения;

фиг.17 является видом поперечного сечения взаимодействия между чашей и крышкой;

фиг.18 является инвертированным видом в перспективе внутренней чаши;

фиг.19 является видом в перспективе, с частичным разрезом, показывающим внутреннюю часть чаши и муфты;

фиг.20 является видом поперечного сечения чаши, крышки и внутренней чаши;

фиг.20А является детальным видом в перспективе вмонтированной шейки крышки в сборе;

фиг.20В является видом поперечного сечения устройства, показанного на фиг.20А;

фиг.21 является детальным видом в перспективе шпинделя;

фиг.22 является видом поперечного сечения устройства, показанного на фиг.21;

фиг.23 является видом сбоку собранного устройства, показанного на фиг.21 и фиг.22;

фиг.24 является частичным видом в перспективе дискового ножа «Жульен»;

фиг.25 является видом в перспективе детали устройства, показанного на фиг.24;

фиг.26 является детальным видом в перспективе диска на его двух полумуфтах;

фиг.27 является видом сверху насадки для замешивания теста;

фиг.28 является видом поперечного сечения устройства, показанного на фиг.27;

фиг.29 является детальным видом в перспективе регулируемого лезвия;

фиг.30 является детальным видом в перспективе, показывающим аспекты фиг.29;

фиг.31 является поперечным сечением устройства, показанного на фиг.30;

фиг.32 является видом в перспективе насадки для взбивания;

фиг.33 является инвертированным видом в перспективе устройства, показанного на фиг.32;

фиг.34 является поперечным сечением насадки для взбивания и шпинделя;

фиг.35 является видом в перспективе насадки с четырьмя режущими ножами и ее кожуха для мытья в посудомоечной машине;

фиг.36 является поперечным сечением основной муфты, которая находится между нижней частью и внутренней частью основной чаши кухонного комбайна;

фиг.37 является видом в перспективе крышки с неотъемлемой загрузочной воронкой, имеющей широкое отверстие;

фиг.38 является поперечным сечением чаши, крышки, загрузочной воронки и предохранительного механизма;

фиг.39 является другим видом поперечного сечения чаши крышки, загрузочной воронки и предохранительного механизма;

фиг.40 является видом поперечного сечения и частично детального вида в перспективе расположения рычажного механизма в предохранительном механизме;

фиг.41 является видом поперечного сечения и частично детального вида в перспективе крышки и стабилизатора шпинделя;

фиг.42 является видом сечения шпинделя, дискового ножа и стабилизатора шпинделя;

фиг.43 является видом сбоку толкателя в соответствии с идеей настоящего изобретения;

фиг.44 является видом в перспективе толкателя, показанного на фиг.43;

фиг.45 является видом сечения другого толкателя;

фиг.46 является видом сечения дополнительного варианта осуществления толкателя; и

фиг.47 является видом сечения еще одного варианта осуществления толкателя.

Осуществление изобретения

Как показано на фиг.1, кухонный комбайн 10 содержит основание со встроенным электромотором 11, элементы 12 управления, электронный индикатор 13 и емкость 14 для переработки пищевых продуктов. Емкость 14 дополнительно содержит чашу 15 с рукояткой 16 и крышку 17 с целостной и широкоапертурной загрузочной воронкой 18. Толкатель 19 вставляется в загрузочную воронку 18. В данном примере, толкатель вмещает второй толкатель 20 меньшего размера.

Как показано на фиг.2, основание 11 представляет собой литой металлический корпус. Верхняя поверхность изготовлена из полимерного материала, охватывающий элемент 21 байонетного соединения для приема и закрепления емкости 14. Охватывающий соединительный компонент 22 расположен в пределах, и выступает через охватывающий элемент 21 байонетного соединения. Полимерная емкость 14 поддерживается на верхней поверхности литого основания (в данном примере) четырьмя ацетальными износными накладками 23, что не допускает чаше соприкасаться и, таким образом, не допускает возможности появления царапин на покрытии литого основания. Таким образом, благодаря наличию полимерного элемента 21 байонетного соединения и ацетальным накладками 23, контакт чаши с основанием ограничивается нижней поверхностью ниспадающего внутреннего опорного обода 15а, который находится ниже дна чаши. Часть верхней поверхности содержит неразъемную направляющую деталь 24 для предохранительного механизма, который сопряжен с загрузочной воронкой емкости. Направляющая деталь 24 содержит выпуклость небольшой величины с дугообразной щелью 25, на которой находится механический штырь 26 предохранительного механизма. Штырь 26 выступает из основания через водонепроницаемый колпачок 26а.

Верхняя поверхность основания дополнительно содержит дисплей 27, представляющий собой LCD дисплей. Непосредственно около дисплея находятся органы 28 управления, предназначенные для управления таймером, который сопряжен с дисплеем, а также для управления работой электродвигателя устройства переработки и загрузочной воронки. Дисплей 27 содержит индикатор 29 перегрузки, который сигнализирует о перегреве внутренних деталей перерабатывающего устройства. При возникновении условия перегрева, микропроцессорное устройство 27а отключит электродвигатель и на экране дисплея появится сигнал «перегрузка». Это информирует пользователя о том, что электродвигатель находится в рабочем состоянии и что необходим промежуток времени для охлаждения устройства. Дисплей 27 также содержит отдельный индикатор 30, который сигнализирует о том, что толкатель не вставлен в загрузочную воронку. Данный индикатор будет светиться до тех пор, пока на штырь 26 будет оказано воздействие механических деталей, которые ассоциированы со вставленным положением толкателя в загрузочную воронку.

Как показано на фиг.4, штырь 26 взаимодействует с электромеханическим предохранительным механизмом 31, который находится в основании 11. Например, нажимная пружина 32 толкает данный штырь вверх. Когда данный штырь вдавлен под воздействием установленной чаши и крышки, и толкатель 19, установленный в загрузочной воронке, замыкает контакты выключателя, и таким образом, осуществляется подача электропитания на электродвигатель, посредством команды, поступающей из микропроцессора устройства.

Как показано на фиг.5, штырь 26 находится под воздействием штифта с фаской или выступа 34, что образует конечный участок и нижнюю часть возвратно-поступательного промежуточного механического звена 35 сопряжения, находящегося в полости рукоятки 36 чаши 15. Данное звено, преимущественно, имеет С-образную форму. На фиг.5 показано промежуточное звено в крайнем нижнем положении, находящимся под воздействием толкателя 19, находящегося в загрузочной воронке в сборе 30.

Как проиллюстрировано на фиг.5, загрузочная воронка 18, преимущественно, имеющая D-образную форму, имеет прорези для установки продольной предохранительной планки 38, находящейся на толкателе 19. Как было ранее объяснено, вхождение планки 38 в канал загрузочной воронки вызывает механическое удлинение рычажного механизма 39 в сборе, который находится в корпусе рычажного механизма, который прикреплен к загрузочной воронке 18. Когда рычажный механизм 39 в сборе находится под действием предохранительной планки 38 загрузочной воронки 18, то происходит удлинение и оказывается воздействие на промежуточное звено 35. Таким образом, механическое перемещение загрузочной воронки и рычажного механизма 39 в сборе передается на штырь 26.

Как показано на фиг.5, установка загрузочной воронки механически оказывает воздействие на выключатель или микровыключатель 33. Активация выключателя воспринимается микропроцессором устройства или РСВ 27b, таким образом, обеспечивается подача электроэнергии на электродвигатель. Если электродвигатель все еще работает в случае, когда толкатель 19 удален из загрузочной воронки 18, активация выключателя 33 также воспринимается микропроцессором или РСВ 27b. В предпочтительном варианте осуществления, когда РСВ 27b воспринимает удаление загрузочной воронки 18, в случае, когда электродвигатель все еще работает, РСВ 27b активирует тормоз с электронным управлением электродвигателя, используя конденсаторы или аналогичные компоненты на РСВ или ассоциированные с РСВ. Торможение с электронным управлением может быть также реализовано посредством подачи обратного напряжения на обмотки электродвигателя. Это останавливает вращение лезвий или дисков устройства в течение короткого промежутка времени, приблизительно в течение 2 секунд. Это позволяет предотвратить допуск пользователя к внутренним деталям загрузочной воронки и лезвиям во время вращения электродвигателя. Подобное действие торможения возникает и в случае отсутствия зацепления крышки 17 с емкостью 14 в сборе, даже если крышка снята. Это возникает потому, что промежуточное звено 35 в рукоятке чаши деактивируется удалением крышки или удалением толкателя в равной степени. Если, с одной стороны, пользователь прекращает нажатие или нажимает кнопку паузы в работе устройства до момента удаления толкателя, применяется ослабленное электронное торможение на электродвигатель, в связи с тем, что ситуация не является такой же безопасной, как в случае при извлечении толкателя, так как электродвигатель вращается. Однако если толкатель извлечен вскоре после нажатия пользователем кнопок остановки или паузы, применяется усиленное торможение, управляемое микропроцессором или РСВ 27b.

Как показано на фиг.6, толкатель 19 содержит полость D-образной формы с приваренной крышкой, имеющей верхний периферический обод 41. Находящиеся под ободом фиксаторы 41а предотвращают ущемление пальца. Предохранительная планка 38 вмонтирована способом литья под давлением в корпус загрузочной воронки 18. Предохранительная планка 38 прикреплена и простирается поверх поверхности корпуса загрузочной воронки в «Т»-образной секции, имеющую скошенную или наклонную нижнюю поверхность 43. В предпочтительных вариантах осуществления, вставная литая предохранительная планка 38, изготовлена из прочных полимерных материалов, таких как ацетальный полимер. Нет необходимости в изготовлении остальных деталей направляющей трубы из таких износоустойчивых полимеров. В предпочтительных вариантах осуществления, «Т»-образная секция предохранительной планки содержит плоскую верхнюю часть, которая поддерживается поверх корпуса загрузочной воронки центральной плоской стенкой планки, которая интегрирована или прикреплена к корпусу способом литья под давлением с целью жесткой фиксации «Т»-образной секции относительно корпуса. Отсутствует необходимость иметь сплошную по длине центральную стенку планки, прикрепленную к корпусу или интегрированную с корпусом по всей длине секции, поскольку секция остается закрепленной при воздействии пользователя, и предохранительный механизм ассоциирован с загрузочной воронкой. Центральная стенка планки «Т»-образной предохранительной планки может быть прикреплена к корпусу или может иметь сплошную по длине форму вдоль значительной или существенной части его длины, на расстоянии друг от друга вдоль его длины или расположены на обоих концевых участках, или вдоль всей его длины. Это очень важно, так как надежная фиксация корпуса не может быть обеспечена наличием фиксации только на одном концевом участке. Предохранительная планка имеет предпочтительно «Т»-образную форму, но может быть использована «L»-образная форма, например, посредством применения центральной стенки планки вдоль одного концевого участка плоской верхней части.

Когда предохранительная планка 38 вставлена в продольную щель 48а загрузочной воронки, она контактирует с фрикционным роликом 44, который поддерживается стержнем 50, изготовленным из нержавеющей стали, что обеспечивает взаимодействие первого звена 46 механизма со вторым звеном 47. Второе или промежуточное звено 47 шарнирно прикреплено к продолговатому третьему или нижнему звену 48 вторым стержнем 49. Первое звено прикреплено к крышке более длинным третьим стержнем 45. Второй стержень 50 шарнирно закрепляет первое и второе звенья 46 и 47. Нижняя концевая часть 51 третьего звена содержит штифт с фаской или лапку 52, которая выдается из нижней оконечности корпуса 37. Данная первая концевая часть содержит наклонную или уклонную поверхность 52, что во взаимодействии со второй лапкой 53 формирует верхнюю концевую часть промежуточного звена 35. Нажимная пружина 54 подает вверх промежуточное звено 35, таким образом, что оно может быть смещено вниз, при воздействии третьего звена 48. В связи с тем, что вторая лапка имеет наклонную поверхность 55, которая взаимодействует с наклонной плоскостью 52, возможно снизить данное давление вращением крышки на чаше, даже когда толкатель 19 находится в загрузочной воронке 18. Как показано на фиг.6, промежуточное звено 35 перемещает в нижнее положение выступающую третью лапку или палец с наклонной поверхности 34, что действует на наклонную поверхность 57 штыря 26. Таким образом, чаша может войти в зацепление с основанием путем вращения, даже когда толкатель 19 находится в загрузочной воронке и крышка прикреплена к емкости.

Механические аспекты функционирования предохранительного механизма проиллюстрированы на фиг.7 и фиг.8. Как показано на фиг.7, исходное положение предохранительного механизма в сборе является положение, когда толкатель 19 не установлен в загрузочную воронку 18. В данном положении, внутренняя нажимная пружина 60 подает третье звено 48 в верхнее положение или в направление верхнего отверстия загрузочной воронки 18. Данное предварительное механическое напряжение воздействует на ролик 43 в направлении загрузочной воронки и, более конкретно, на поверхность контакта с предохранительной планкой 38. В данном положении, третье звено 48 не оказывает никакого давления, направленного вниз, на промежуточное звено 35. Таким образом, нажимная пружина 61, находящаяся в полости рукоятки воздействует на промежуточное звено 35 в верхнее положение так, что нижний палец или лапка 56 промежуточного звена 35 не будет иметь контакта со штырем 26, когда чаша установлена на основании 11. Фиг.7 также показывает прозрачный цилиндрической формы вставной толкатель 220, имеющий гибкую и съемную крышку 221. Вставной толкатель может иметь шкалу 222, которая может быть использована для измерения.

Как показано на фиг.8, ввод толкателя 19 понуждает предохранительную планку 38 воздействовать на ролик 43. Это вынуждает первое и второе звенья 46 и 47 вытягиваться, понуждая третье звено 48 двигаться вниз. Это вызывает нижнюю лапку 51 третьего звена вступить в контакт верхней лапкой 55 промежуточного звена. Данное воздействие преодолевает смещение вверх пружины 61, перемещая промежуточное звено в направлении штыря 26.

Как было показано на фиг.6 и фиг.9, пружина, нагруженная фиксатором, обеспечивает пользователю наличие обратной связи и антиротационное функционирование посредством зацепления между крышкой 17 и чашей 15. Размещенный в оконечности корпуса 37, упор 62 имеет возможность соверша
