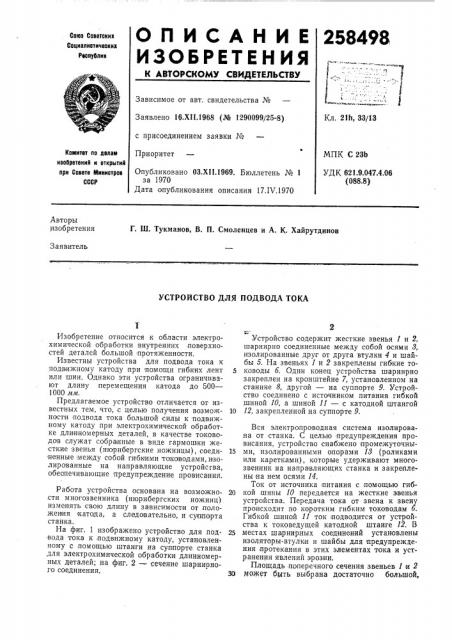

ОЛИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
25849&
Союз Советских
Социалистических
Республик
Г
Ч
I..
Зависимое от авт. свидетельства №
Заявлено 16.XII.1968 (№ 1290099/25-8) с присоединением заявки ¹
Приоритет
Кл. 2lh, 33/13
МПК С 23b
УДК 621.9.047.4.06 (088.8) Комитет по делам изобретеииЯ II открытиЯ при Соеете Мииистрое
СССР
Опубликовано ОЗ.XII.1969. Бюллетень № 1 за 1970
Дата опубликования описания 17.IV.1970
Авторы изобретения
Г. Ш. Тукманов, В. П. Смоленцев и А. К. Хайрутдинов
3 аявитель
УСТРОЙСТВО ДЛЯ ПОДВОДА ТОКА
Вся электропроводная система изолирована от станка. С целью предупреждения провисания, устройство снабжено промежуточны15 ми, изолированными опорами И (роликами или каретками), которые удерживают многозвенник на направляющих станка и закреплены на нем осями 14.
Ток от источника питания с помощью гиб20 кой шины 10 передается на жесткие звенья устройства. Передача тока от звена к звену происходит по коротким гибким тоководам б.
Гибкой шиной 11 ток подводится от устройства к токоведущей катодной штанге 12. В
25 местах шарнирных соединений установлвны изоляторы-втулки и шайбы для предупреждения,протекания в этих элементах тока и устранения явлений эрозии.
Площадь поперечного сечения звеньев 1 m 2
ЗО Может быть выбрана достаточно большой, Работа устройства основана на возможности многозвенника (нюрнбергских ножниц) изменять свою длину в зависимости от положен ия катода, а следовательно, и суппорта станка.
На фиг. 1 изображено устройство для подвода тока к подвижному катоду, установленному с .помощью штанги на суппорте станка для электрохимической обработки длинномерных деталей; на фиг. 2 — сечение шарнионого соединения.
Изобретение относится к области электрохимической обработки внутренних,поверхностей деталей большой протяженности.
Известны устройства для подвода тока к подвижному катоду при помощи гибких лент или шин. Однако эти устройства ограничивают длину перемещения катода до 500—
1000 мм.
Предлагаемое устройство отличается от известных тем, что, с целью получения возможности подвода тока большой силы к подвижному катоду при электрохимической обраоотке длинномерных деталей, в качестве тоководов служат собранные в виде гармошки жесткие звенья (нюрнбергские ножницы), соединенные,между собой гибкими токстводами,и золированные на направляющие устройсгва, обеспечивающие предупреждение провисания, 2
Устройство содержит жесткие звенья 1 и 2, шарнирно соединенные между собой осями 8, изолированные друг от друга втулки 4 и шайбы б. На звеньях 1 и 2 закреплены гибкие то5 ководы б. Один конец устройства шарнирно закреплен на кронштейне 7, установленном на станине 8, другой — на суппорте 9. Устройство соединено с источником питания гибкой шиной 10, а шиной 11 — с катодной штангой
10 12, закрепленной на суппорте 9.
258498 иг 1
Фиг. Z
Составитель А. Йрессман
Редактор Г. К. Гончарова Текред Л, В. Куклина Корректор С. М. Сигал
Заказ 834/13 Тираж 499 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
3 обеспечивающей подвод к катоду тока силой до нескольких десятков тысяч ам.пер, Предмет изобретения
Устройство для,подвода тока к подвижному катоду, например, электрохимического станка, выполненное в виде нюрнбергских ножниц, отличающееся тем, что концы звеньев ножниц соединены друг с другом гибким,проводом, а шарниры для предотвращения в них
5 электрической эрозии изолированы от звеньев цепи.
