Смазочное устройство зубчатой передачи

Смазочное устройство зубчатой передачи

Иллюстрации

Показать все

Реферат

Изобретение относится к машиностроению, в частности - к деталям машин, и может быть использовано в зубчатых передачах с расположением валов пары колес в горизонтальной плоскости, вращающихся в нижней полуокружности навстречу друг другу, картерным смазыванием передачи методом погружения нижерасположенного колеса и ведущим вышерасположенным колесом.

Известно смазочное устройство зубчатой передачи, содержащее масляную ванну с жидким смазочным материалом, в которую погружено нижерасположенное зубчатое колесо передачи, находящееся в парном зацеплении с вышерасположенным зубчатым колесом, - см., например, Гузенков П.Г. Детали машин: Учеб. для вузов. - 4-е изд., испр. - М.: Высш. шк., 1986. - 359 с.: ил., стр. 214.

Недостаток данного смазочного устройства состоит в том, что смазывание сопряженных зубьев парных колес осуществляется смазочным материалом, захваченным боковыми поверхностями зубьев нижерасположенного зубчатого колеса, погружаемых при вращении этого колеса в масляную ванну, а количество этого захваченного материала может быть недостаточным для осуществления требуемого качества смазывания; кроме того, часть смазочного материала, захваченного боковыми поверхностями зубьев при перемещении этих зубьев из масляной ванны в зону зацепления парных зубьев, стекает с боковых поверхностей зубьев под действием силы тяжести, а также теряется за счет действия на смазочный материал центробежных сил.

В качестве прототипа взято смазочное устройство, содержащее масляную ванну с жидким смазочным материалом, расположенную в корпусе передачи и в которую погружено нижерасположенное зубчатое колесо, находящееся в парном зацеплении с вышерасположенным зубчатым колесом - см. Дунаев П.Ф., Леликов О.П. Детали машин. Курсовое проектирование: Учеб. пособие для машиностроит. спец. техникумов. - М.: Высш. шк., 1984. - 336 с., ил., стр. 131, рис. 8.1.

Недостатки прототипа - те же, что и у аналога.

Изобретением решается задача повышения качества смазывания.

Для этого смазочное устройство зубчатой передачи с валами, расположенными в горизонтальной плоскости, и с картерным смазыванием методом погружения содержит масляную ванну с жидким смазочным материалом, расположенную в корпусе передачи и в которую погружено нижерасположенное зубчатое колесо передачи, находящееся в парном зацеплении с вышерасположенным зубчатым колесом, причем с обоих торцов нижерасположенного зубчатого колеса, со стороны выхода его при своем вращении из масляной ванны, расположена пара скребков, жестко укрепленных на корпусе передачи неподвижно относительно этого вращающегося колеса и прилегающих к этим торцам по всей своей длине; скребки расположены выше верхнего уровня смазочного материала ванны; нижние концы скребков расположены на вертикальной оси симметрии колеса, выше нижних точек окружностей, описываемых при вращении колеса точками соприкосновения поверхностей его торцов с верхним уровнем смазочного материала ванны; верхние концы скребков подведены к точке пересечения окружности вершин нижерасположенного колеса с основной окружностью вышерасположенного зубчатого колеса; скребки в своих проекциях на торцы этого колеса имеют вид дуг, изогнутых в сторону зубчатого венца; с обоих торцов вышерасположенного колеса, со стороны входа его в зацепление с нижерасположенным зубчатым колесом, расположена пара аналогичных скребков, нижние концы которых расположены на вертикальной плоскости симметрии колеса, между окружностью впадин зубчатого венца и окружностью вала колеса, а верхние концы этих скребков соединены с верхними концами скребков нижерасположенного колеса.

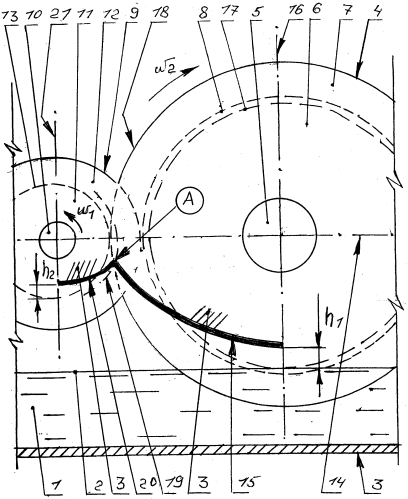

Сущность изобретения поясняется чертежом, на котором изображена пара сопряженных зубчатых колес передачи со смазочным устройством - вид с торцов колес.

На чертеже показаны: масляная ванна с жидким смазочным материалом 1; верхний уровень 2 смазочного материала ванны; корпус 3 передачи; нижерасположенное зубчатое колесо 4, установленное на валу 5, состоящее из тела 6 и зубчатого венца 7; окружность впадин 8 зубчатого венца (7), парное зубчатое колесо 9, установленное на валу 10 и состоящее из тела 11 и зубчатого венца 12; окружность впадин зубчатого венца (13); плоскость 14 расположения валов 5 и 10; скребок 15; вертикальная ось симметрии 16 колеса 4, окружность 17, описываемая точками соприкосновения поверхностей торцов тела 6 колеса 4 с верхним уровнем 2 смазочного материала масляной ванны; расстояние h1 от низа скребка 15 до верхнего уровня 2 смазочного материала ванны; окружность вершин 18 зубчатого венца 7 нижерасположенного колеса 4; основная окружность 19 колеса 9; скребки 20 колеса 9; точка А соединения верхних концов скребков 15 и 20; вертикальная плоскость симметрии 21 колеса 9; расстояние h2 от низа скребков 20 до окружности впадин венца 12; направления вращения: ведущего колеса 9 - ω₁ и ведомого колеса 4 - ω₂.

Смазочное устройство зубчатой передачи содержит масляную ванну с жидким смазочным материалом 1 с верхним уровнем смазочного материала 2, расположенную в корпусе 3 зубчатой передачи, в которую погружено нижерасположенное зубчатое колесо 4, установленное на валу 5 и состоящее из тела 6 и зубчатого венца 7. Это колесо (4) находится в парном зацеплении с колесом 9, установленным на валу 10 и состоящим из тела 11 и зубчатого венца 12; валы 5 и 10 колес 4 и 9 расположены в горизонтальной плоскости 14; с обоих торцов колеса 4 расположена пара скребков 15, жестко укрепленных на корпусе 3 передачи, неподвижно относительно вращающегося (ω₁) зубчатого колеса 4; скребки прилегают к торцам колеса 4 по всей своей длине. Скребки расположены выше уровня 2 масляной ванны 1. Нижние концы скребков расположены на вертикальной оси симметрии 16 колеса 4, выше (h) окружностей 17, описываемых точками соприкосновения поверхностей торцов тела 6 колеса 4 с верхним уровнем 2 смазочного материала ванны. Верхние концы скребков 15 расположены в точке А пересечения окружности вершин 18 зубчатого венца 7 колеса 4 с начальной окружностью 19 колеса 9. С обоих торцов колеса 9, со стороны, входящей в зацепление с колесом 4, расположена пара аналогичных скребков 20; нижние концы этих скребков расположены на вертикальной плоскости симметрии 21 колеса 9, между окружностью впадин венца 12 колеса 9 и осью вращения колеса 9; а верхние концы этих скребков соединены с верхними концами скребков 15.

Работает данное смазочное устройство следующим образом. При вращении (ω₁) колеса 4, погруженного в масляную ванну 1 с жидким смазочным материалом, смазочный материал из ванны захватывается боковыми (рабочими) поверхностями зубьев зубчатого венца 7 этого колеса, участвующими в процессе трения сопряженных колес 4 и 9, а также поверхностями, в процессе трении не участвующими, - торцевыми поверхностями зубьев зубчатого венца 7 и частями поверхностей торцов тела 6 в колесе, которые погружаются в масляную ванну при вращении колеса. Скребки 15 убирают с торцов колеса 4 этот излишне захваченный смазочный материал и подают его в зону трения сопряженных зубьев парных колес. Концы этих скребков ориентированы на точку А, начальную точку контакта сопрягающихся зубьев парных колес - на основания зубьев зубчатого венца 12 вышерасположенного колеса 9. Скребки 20 колеса 9 позволяют возвращать смазочный материал, вытесненный с боковых поверхностей зубьев колеса 9, на торцы его зубчатого венца 12 и тела 11 при взаимодействии зубьев колес 4 и 9; они также ограничивают зону смазывания - наряду со скребками 15.

По сравнению с прототипом предлагаемая конструкция смазочного устройства позволяет увеличить количество смазочного материала, подаваемого в зону трения сопряженных зубьев парных колес, тем самым повышая количество их смазывания. Кроме того, предотвращается ненужное перемещение смазочного материала по окружности колеса торцами его зубчатого венца и тела. Снижается смачиваемая поверхность колеса, тем самым уменьшается загрязнение и окисление смазочного материала окружающим воздухом, что позволяет сохранять качество смазочного материала.

Смазочное устройство зубчатой передачи, преимущественно с валами, расположенными в горизонтальной плоскости, и с картерным смазыванием методом погружения, содержащее масляную ванну с жидким смазочным материалом, расположенную в корпусе зубчатой передачи, в которую погружено зубчатое колесо зубчатой передачи, отличающееся тем, что с обоих торцов погруженного зубчатого колеса расположена пара скребков, жестко укрепленных на корпусе зубчатой передачи неподвижно относительно вращающегося погруженного зубчатого колеса и прилегающих к торцам погруженного зубчатого колеса по всей своей длине, скребки расположены выше верхнего уровня смазочного материала масляной ванны, нижние концы скребков расположены на вертикальной оси симметрии погруженного зубчатого колеса выше нижних точек окружностей, описываемых точками соприкосновения поверхностей торцов тела погруженного зубчатого колеса при его вращении с верхним уровнем смазочного материала масляной ванны, верхние концы скребков подведены к точке пересечения окружности вершин зубчатого венца погруженного зубчатого колеса с начальной окружностью парного зубчатого колеса, с обоих торцов парного зубчатого колеса со стороны входа его в зацепление с погруженным зубчатым колесом расположена пара аналогичных скребков, нижние концы которых расположены на вертикальной плоскости симметрии парного зубчатого колеса между окружностью впадин его венца и окружностью вала парного зубчатого колеса, а верхние концы этих скребков соединены с верхними концами скребков погруженного зубчатого колеса.
