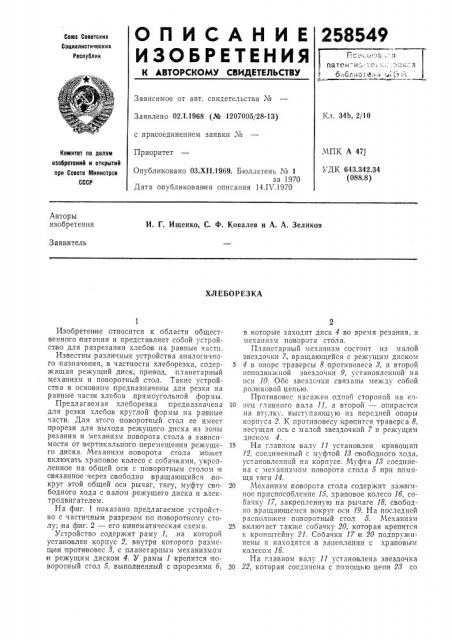

258549
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик .r1 . н
Зависимое от авт, свидетельства №
Кл. 34b, 2/10
Заявлено 02.1.1968 (№ 1207005/28-13) с присоединением заявки №
Приоритет
МПК А 471
УДК 643.342.34 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Опубликовано ОЗ.XII.1969. Бюллетень ¹ 1 за 1970
Дата опубликования списания 14Л".1970
Авторы изобретения
И. Г. Ищенко, С. Ф. Ковалев и А. А, Зеликов
Заявитель
ХЛЕБОРЕЗКА
Изобретен не относится к обл асти общественного питания и представляет собой устройство для разрезания хлебов на равные части.
Известны различные устройства аналогичного;назначения, в частности хлеборезка, содержащая режущий диск, привод, планетарный механизм и поворотный стол. Такие устройства в основном предназначены для резки на равные част и хлебов прямоугольной формы.
Предлагаемая хлеоорезка предназначена для резки хлеоов круглой формы на равные части. Для этого поворотный стол ее имеет прорези для выхода режущего диска из зоны резания и механизм .поворота, стола в зависимости от вертикального перемещения режущего диска. Механизм поворота стола может включать храповое колесо с собачками, укрепленное на общей оси с поворотным столом и связанное через свободно !вращающийся вокруг этой общей оси рычаг, тягу, муфту свободного хода с:валом режущего диска и электродвигателем.
На фиг. 1 показано предлагаемое устройство с частичным разрезом по поворотному столу; на фиг. 2 — его:кинематическая схема.
Устройство содержит раму 1, на которой установлен корпус 2, внутри которого размещен противовес 8,,с планетарным механизмом и режущим диском 4. У рамы 1.:крепится поворотный стол 5, выполненный с прорезями 6, 2 в которые заходит диск 4 во время резания, и механизм поворота стола.
Планетарный механизм состоит из малой звездочки 7, вращающейся с режущим диском
5 4 в опоре траверсы 8 противовеса 8 и второй н звездочки 9, установленной на оси 10. Обе звездочки связаны между собой роликовой цепью.
Противовес насажен одной стороной на ко10 нец главного вала Il, а второй — опирается на втулку, выступающую из передней опоры корпуса 2. К противовесу порепится траверса 8, несущая ось с малой звездочкой 7 и режущим диском 4.
15 На главном валу 11 установлен кривошип
12, соединенный с муфтой 18 овободного хода, установленной на корпусе. Муфта 18 соединена с механизмом поворота сточа 5 при помощи тяги 14.
20 Механизм поворота стола содержит зажихтное приспособление 15, храповое колесо 16, сооачку 17, закрепленную на рычаге 18, свободно вращающемся вокруг оси 19. На последней р асположен поворотный стол 5. Механизм
25 включает также собачку 20, которая крепится к кронштейну 21. Собачки 17 m 20 подпружинены и находятся в зацеплении с храповым колесом 16.
На главном валу 11 установлена звездочка
30 22, которая соединена с помощью цепи 28 со
258549
12 звездочкой 24, закрепленной на одной оси со ш кивом 25, связаяным через шкив 2б с электродв игателем 27.
Работает устройство следующим образом.
На поворотный стол 5 устанавливают круглый хлеб и фиксируют его на нем с,помощью зажимного приспособления 15. После включения электродвигателя 27 вращение, передается
íà глав ный вал 11, который приводит в движение пропивовес 8 и кривошип 12. Последний, перемещаясь, поворачивает муфту 13 свободного хода, которая вращает рычаг 18 на заданный угол. Рычаг, нажимает,на собачку 20, выводит ее из,з ацепления,с хр аповым колесом
1б, а при обратном ходе собачка 17 поворачивает храповое колесо 1б, закрспленн:е,на осп
19 поворотного стола. Новое положение стола фиксируется собачкой 20.
После фиксации стола режущий диск 4 режет хлео, л ци кл повторяется, Предмет изобрете ния
5 1. Хлеборезка, содержащая .привод, режущий диск, планетарный механизм и поворотный стол, отличающаяся тем, что, с целью разрезания хлеба круглой формы на равные части, поворотный стол имеет прорези для вы10 хода режущего диска из зоны, резания и механизм поворота стола режущего диска.
2. Хлеборезка по 1, отличающаяся тем, что механизм поворота стола включает х раповое колесо с собачками, укрепленное на общей оси с поворотным столом и связанное через свободно вращающийся вокруг общей оси рычаг, тягу, муфту свободного хода с валом режущего диска и электродвигателем.
258549
9в г.2
