Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к устройству передачи, устройству приема и системе связи.

Уровень техники В последнее время с увеличением внимания к социальным условиям появился интерес к устройству управления, способному управлять подачей питания электронному устройству (например, интеллектуальное устройство подключения, устройство эффективного подключения или подобные), соединенному к линии электропитания (например, управление выборочной остановкой подачи электропитания к устройству, которому не нужна подача электропитания). Упомянутое выше устройство управления применяет, например, технологию, которая приспособлена для использования в качестве линии связи линии электропитания и которая называется технологией связи по линии электропитания (PLC). Технология осуществления связи по линии питания с использованием PLC может быть описана, например, в Документе 1, относящемся к патентной литературе.

Список цитируемой литературы

Патентная литература

Документ 1, относящийся к патентной литературе: JP 2003-110471 А.

Раскрытие изобретения

Техническая задача

Тем не менее, если существующая технология PLC используется для осуществления проводной связи, устройство, осуществляющее связь, может быть обязано содержать, например, устройство связи, которое содержит сравнительно большую схему, называемую PLC модемом. Следовательно, если существующая PLC используется для осуществления проводной связи, есть опасение, что стоимость устройства, осуществляющего связь, может возрасти и также есть опасение, что размер устройства, осуществляющего связь, может быть ограничен. Кроме того, если существующая технология PLC используется для осуществления проводной связи, когда питание не подается к устройству, осуществляющему связь (например, когда устройство находится в неактивном состоянии, таком как состояние, в котором отключена подача мощности), связь осуществить невозможно.

Следовательно, существует потребность в новом способе проводной связи. В настоящем изобретении предложено новое и улучшенное устройство передачи, устройство приема и система связи, которые могут осуществить проводную связь.

Решение задачи

В соответствии с настоящим изобретением, например, предложено устройство передачи, содержащее вывод, электрически соединенный с выводом другого устройства, и блок передачи, для передачи информации через вывод посредством осуществления модуляции нагрузкой в соответствии с контактом между выводом и выводом другого устройства.

Также блок передачи может передавать информацию независимо от того, введен ли сигнал, указывающий команду пользователя, после установления контакта между выводом и выводом другого устройства.

Также блок передачи может принимать подачу электроэнергии через вывод благодаря контакту между выводом и выводом другого устройства.

Также блок передачи может принимать высокочастотный сигнал от вывода в качестве приводящей в действие электроэнергии.

Также устройство передачи может дополнительно содержать блок приведения в действие, приспособленный для приведения в действие путем приема в качестве приводящей в действие электроэнергии постоянного или переменного тока, частота которого меньше частоты высокочастотного сигнала от вывода, при этом блок приведения в действие может принимать постоянный или переменный ток в соответствии с результатом процесса аутентификации, выполняемого в другом устройстве с использованием информации.

Также высокочастотный сигнал может представлять собой частоту, используемую в технологии радиочастотной идентификации (RFID).

Также частота может содержать частоту, используемую при бесконтактной связи.

Также частота может содержать, по меньшей мере, одну из следующих частот: от 130 до 135 кГц, 13,56 МГц, 56 МГц, 433 МГц, 954,2 МГц, 954,8 МГц, 2441,75 МГц и 2448,875 МГц.

Также устройство передачи может содержать фильтр, приспособленный для пропускания высокочастотного сигнала и блокирования постоянного или переменного тока.

Также устройство передачи может содержать, по меньшей мере, два вывода, и другое устройство может содержать, по меньшей мере, два вывода.

Также вывод устройства передачи может являться выводом, расположенным на вилке, а вывод другого устройства может являться выводом, расположенным на розетке.

Также устройство передачи может содержать блок отображения, приспособленный для отображения изображения или символа.

Также устройством передачи может являться автомобиль, заряжающий встроенный аккумулятор путем приема подачи электропитания и который вращает колесо с использованием электроэнергии встроенного аккумулятора.

Также в соответствии с настоящим изобретением, предложено устройство приема, содержащее блок подачи на выход высокочастотного сигнала, приспособленный для подачи на выход высокочастотного сигнала, и блок приема, приспособленный для приема информации, переданной от устройства передачи благодаря модуляции нагрузкой, когда вывод устройства передачи и вывод устройства приема контактируют друг с другом.

Также высокочастотный сигнал может быть подан на выход, когда определен контакт между выводом устройства передачи и выводом устройства приема.

Также блок подачи на выход высокочастотного сигнала может неоднократно подавать на выход высокочастотный сигнал.

Также блок подачи на выход высокочастотного сигнала может накладывать высокочастотный сигнал, частота которого больше частоты постоянного или переменного тока, текущего по линии электропитания, на постоянный или переменный ток.

Также высокочастотный сигнал может представлять собой частоту, используемую в технологии радиочастотной идентификации (RFID).

Также частота может содержать частоту, используемую при бесконтактной связи.

Также частота может содержать, по меньшей мере, одну из следующих частот: от 130 до 135 кГц, 13,56 МГц, 56 МГц, 433 МГц, 954,2 МГц, 954,8 МГц, 2441,75 МГц и 2448,875 МГц.

Также устройство приема может дополнительно содержать фильтр, приспособленный для пропускания высокочастотного сигнала и блокирования переменного тока.

Также вывод устройства передачи может являться выводом, расположенным на вилке, а вывод устройства приема может являться выводом, расположенным на розетке.

Также устройство передачи может содержать, по меньшей мере, два вывода и устройство приема может содержать, по меньшей мере, два вывода.

Также устройство передачи может быть идентифицировано на основе информации, переданной от устройства передачи путем модуляции нагрузкой.

Также устройство приема может содержать блок отображения, приспособленный для отображения изображения и/или символа.

Также устройство приема может являться автомобилем.

Также в соответствии с настоящим изобретением, например, предложена система связи, содержащая устройство передачи и устройство приема, при этом устройство передачи содержит вывод, электрически соединенный с выводом устройства приема, и блок передачи, приспособленный для передачи информации по выводу путем осуществления модуляции нагрузкой в соответствии с контактом между выводом и выводом устройства приема, при этом блок приема содержит блок подачи на выход высокочастотного сигнала, приспособленный для подачи на выход высокочастотного сигнала, и блок приема, приспособленный для приема информации, переданной от устройства передачи благодаря модуляции нагрузкой, когда вывод устройства передачи и вывод устройства приема контактируют друг с другом.

Также в соответствии с настоящим изобретением, например, предложено устройство управления, содержащее соединительный блок, приспособленный для соединения внешней линии электропитания, которая соединена с электронным устройством, и внутренней линии электропитания в устройстве управления, блок связи с линией электропитания со стороны управления, приспособленный для осуществления связи с электронным устройством с помощью высокочастотного сигнала, который накладывают на линию электропитания в соответствии с соединением внутренней линии электропитания и внешней линии электропитания, при этом частота упомянутого высокочастотного сигнала больше частоты электроэнергии, подаваемой по линии электропитания на электронное устройство по линии электропитания, фильтр связи, соединенный между блоком связи на стороне управления линией электропитания и внутренней линией электропитания и приспособленный для блокирования, по меньшей мере, сигнала с частотой, равной частоте электропитания, из сигналов, переданных от внутренней линии электропитания, и пропускания высокочастотного сигнала, и блок управления, приспособленный для идентификации электронного устройства, соединенного с внешней линией электропитания, которая соединена с соединительным блоком, на основе идентификационной информации, которая принята блоком связи на стороне управления линией электропитания по линии электропитания и которая используется для идентификации электронного устройства, при этом блок связи линии электропитания передает первый высокочастотный сигнал, который является высокочастотным сигналом, приспособленным для вызова передачи идентификационной информации на электронное устройство по линии электропитания, и принимает идентификационную информацию, переданную путем модуляции нагрузкой, в качестве высокочастотного сигнала от электронного устройства, приводимого в действие путем получения электроэнергии от первого высокочастотного сигнала.

Благодаря такой структуре, например, может быть идентифицировано электронное устройство, соединенное по линии электропитания.

Также блок связи линии электропитания на стороне управления может передавать второй высокочастотный сигнал, который является высокочастотным сигналом, вызывающим осуществление заранее заданного процесса электронным устройством, соединенным с внешней линией электропитания, по линии электропитания, и может принимать ответный сигнал для второго высокочастотного сигнала, переданного с помощью модуляции нагрузкой, в качестве высокочастотного сигнала от электронного устройства, приводимого в действие с помощью электроэнергии, полученной из второго высокочастотного сигнала.

Также устройство управления может дополнительно содержать блок связи, приспособленный для осуществления связи с внешним устройством, при этом блок управления может передавать второй высокочастотный сигнал, в соответствии с результатом связи с внешним устройством, на блок связи на стороне управления линией электропитания.

Также устройство управления может дополнительно содержать блок измерения потребления электроэнергии, приспособленный для измерения потребления электроэнергии электронным устройством, соединенным с внешней линией электропитания, которая соединена с соединительным блоком, при этом блок управления может хранить информацию о потреблении электроэнергии, измеренную блоком измерения потребления электроэнергии, со связью с информацией о состоянии соединения, которая указывает электронное устройство, соединенное с внешней линией электропитания, которая соединена с соединительным блоком и которая соответствует электронному устройству, для которого проводил измерения блок измерения потребления электроэнергии.

Также устройство управления может дополнительно содержать блок подачи электропитания, приспособленный для выборочного соединения внутреннего источника электропитания или внешнего источника электропитания и внутреннего источника электропитания и выборочной подачи электропитания к внутренней линии электропитания на основе сигнала управления, переданного от блока управления.

Также блок связи может определять изменение в состоянии соединения внешней линии электропитания и блок связи с линией электропитания может передавать первый высокочастотный сигнал по линии электропитания на основе результата определения в соединительном блоке.

Также устройство управления может содержать множество соединительных блоков, при этом блок связи на стороне управления линией электропитания может передавать первый высокочастотный сигнал по каждой из линий электропитания, соответствующих множеству соединительных блоков, когда в любом из множества соединительных блоках определено соединение внешней линии электропитания, и при этом блок управления может идентифицировать электронное устройство, соединенное с внешней линией электропитания, которая соединена с каждым из множества соединительных блоков, на основе информации о состоянии соединения, указывающей электронное устройство, соединенное с каждой из внешних линией электропитания, соединенных с множеством соединительных блоков, идентификационной информации соединительного блока, указывающей соединительный блок, в котором определено изменение состояния соединения внешней линии электропитания, и идентификационной информации, принятой блоком связи с линией электропитания со стороны управления до передачи первого высокочастотного сигнала, и сохраняет информацию об идентифицированном электронном устройстве в качестве информации о состоянии соединения после передачи первого высокочастотного сигнала.

Также блок управления может идентифицировать электронное устройство, состояние соединение которого изменилось, что делают путем сравнения списка электронных устройств, на который указывает информация о состоянии соединения, до передачи первого высокочастотного сигнала, со списком электронных устройств, основанным на идентификационной информации, полученной блоком связи на стороне управления линией электропитания, и может идентифицировать соединительный блок, в котором определено изменение состояние соединения внешней линии электропитания, на основе идентификационной информации соединительного блока.

Также устройство управления может дополнительно содержать блок переключения, приспособленный для переключения между первым состоянием электрического соединения блока связи на стороне управления и каждой из внешних линий электропитания, соединенных с множеством соединительных блоков, и вторым состоянием электрического соединения блока связи на стороне управления и любой из внешних линий электропитания, соединенной с множеством соединительных блоков, при этом блок переключения может по выбору переключать первое состояние соединения и второе состояние соединения на основе сигнала переключения, переданного от блока управления.

Также устройство управления может дополнительно содержать блок операций, которым управляет пользователь, при этом блок управления может передавать на блок переключения сигнал переключения, который передается от блока операций и основан на сигнале операции, который соответствует операции пользователя по переключению из первого состояния соединения во второе состояние соединения.

Также устройство управления может дополнительно содержать блок уведомления, приспособленный для уведомления пользователя о результате идентификации электронного устройства, соединенного с внешней линией электропитания, которая соединена с каждым из множества соединительных блоков в блоке управления, относительно каждого из множества соединительных блоков.

Также устройство управления может дополнительно содержать блок связи, приспособленный для осуществления связи с внешним устройством, при этом блок управления может передавать информацию об идентифицированном электронном устройстве на внешнее устройство по линии связи.

В соответствии с настоящим изобретением, например, предложено электронное устройство, содержащее блок связи на стороне устройства линией электропитания, приспособленный для осуществления связи с внешним устройством по линии электропитания с помощью высокочастотного сигнала, который накладывают на линию электропитания и частота которого больше частоты электроэнергии, подаваемой по линии электропитания, и фильтр связи, подключенный между линией электропитания и блоком связи с линией электропитания со стороны устройства и приспособленный для блокирования, по меньшей мере, сигнала с частотой, равной частоте электропитания, из сигналов, переданных от линии электропитания, и пропускания высокочастотного сигнала, при этом блок связи с линией электропитания со стороны устройства приводится в действие путем получения электроэнергии от первого высокочастотного сигнала, который является высокочастотным сигналом, переданным от внешнего устройства для запроса о передаче сохраненной идентификационной информации, и передает сохраненную идентификационную информацию в качестве высокочастотного сигнала путем модуляции нагрузкой в соответствии с первым высокочастотным сигналом.

Благодаря такой структуре, например, может быть реализована система управления, способная идентифицировать электронное устройство, соединенное по линии электропитания.

Также блок связи с линией электропитания со стороны устройства может приводиться в действие благодаря получению электроэнергии от второго высокочастотного сигнала, который является высокочастотным сигналом, переданным от внешнего устройства для запроса выполнения заданного процесса, может осуществлять процесс в соответствии со вторым высокочастотным сигналом, и передавать ответный сигнал на основе процесса, соответствующего второму высокочастотному сигналу, путем модуляции нагрузкой в качестве высокочастотного сигнала.

Также в соответствии с настоящим изобретением, например, предложена система управления, содержащая электронное устройство и устройство управления, приспособленное для связи с электронным устройством по линии электропитания, соответствующей соединению внешней линии электропитания, которая соединена с электронным устройством, и внутренней линии электропитания в устройстве управления, при этом устройство управления содержит соединительный блок, приспособленный для соединения с внешней линией электропитания и внутренней линией электропитания, блок связи с линией электропитания со стороны управления, приспособленный для осуществления связи с электронным устройством по линии электропитания с помощью высокочастотного сигнала, который накладывают на линию электропитания и частота которого больше частоты электроэнергии, подаваемой по линии электропитания на электронное устройство, фильтр связи на стороне управления, подключенный между блоком связи с линией электропитания со стороны управления и внутренней линией электропитания и приспособленный для блокирования, по меньшей мере, сигнала с частотой, равной частоте электропитания, из сигналов, переданных от внутренней линии электропитания, и пропускания высокочастотного сигнала, и блок управления, приспособленный для идентификации электронного устройства, соединенного с внешней линией электропитания, которая соединена с соединительным блоком, на основе идентификационной информации, которая принята блоком связи с линией электропитания со стороны управления по линии электропитания и которая используется для идентификации электронного устройства, при этом электронное устройство содержит блок связи с линией электропитания со стороны устройства, приспособленный для осуществления связи с устройством управления с помощью высокочастотного сигнала по линии электропитания, и фильтр связи на стороне устройства, подключенный между линией электропитания и блоком связи с линией электропитания на стороне устройства и приспособленный для блокирования, по меньшей мере, сигнала с частотой, равной частоте электропитания, из сигналов, переданных от линии электропитания, и пропускания высокочастотного сигнала, при этом блок связи с линией электропитания со стороны управления передает первый высокочастотный сигнал, который является высокочастотным сигналом, приспособленным для побуждения передачи идентификационной информации на электронное устройство по линии электропитания, и принимает идентификационную информацию, переданную путем модуляции нагрузкой, в качестве высокочастотного сигнала от электронного устройства, и при этом блок связи с линией электропитания со стороны электронного устройства приводится в действие путем получения электроэнергии от первого высокочастотного сигнала, переданного от устройства управления, и передает сохраненную идентификационную информацию в качестве высокочастотного сигнала путем модуляции нагрузкой в соответствии с первым высокочастотным сигналом.

Благодаря такой структуре, например, реализована система управления, способная идентифицировать электронное устройство, соединенное по линии электропитания.

Полезные эффекты изобретения

В соответствии с настоящим изобретением может быть осуществлена новая и улучшенная проводная связь.

Краткое описание чертежей

Фиг.1 - вид, показывающий пример структуры системы управления в соответствии с рассматриваемым вариантом осуществления изобретения;

фиг.2 - вид, показывающий пример структуры системы управления в соответствии с рассматриваемым вариантом осуществления изобретения;

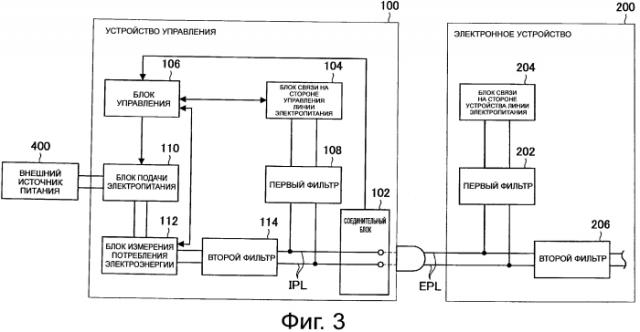

фиг.3 - вид, показывающий пример структуры устройства управления, соответствующего первому варианту осуществления изобретения, и электронное устройство, соответствующее рассматриваемому варианту осуществления изобретения;

фиг.4 - вид, показывающий пример блока связи на стороне управления линией электропитания, содержащегося в устройстве управления, которое соответствует рассматриваемому варианту осуществления изобретения;

фиг.5 - вид, показывающий другой пример блока связи на стороне управления линией электропитания, содержащегося в устройстве управления, которое соответствует рассматриваемому варианту осуществления изобретения;

фиг.6 - вид, показывающий пример структуры первого фильтра, содержащегося в устройстве управления, которое соответствует рассматриваемому варианту осуществления изобретения;

фиг.7 - вид, показывающий пример структуры второго фильтра, содержащегося в устройстве управления, которое соответствует рассматриваемому варианту осуществления изобретения;

фиг.8 - вид, показывающий пример блока связи на стороне устройства линии электропитания, содержащегося в электронном устройстве, которое соответствует рассматриваемому варианту осуществления изобретения;

фиг.9 - вид, показывающий другой пример блока связи на стороне устройства линии электропитания, содержащегося в электронном устройстве, которое соответствует рассматриваемому варианту осуществления изобретения;

фиг.10 - вид, показывающий пример структуры устройства управления в соответствии со вторым вариантом осуществления изобретения;

фиг.11 - вид, показывающий пример структуры устройства управления в соответствии с третьим вариантом осуществления изобретения;

фиг.12 - вид, показывающий пример структуры устройства управления в соответствии с четвертым вариантом осуществления изобретения;

фиг.13 - вид, показывающий пример блока уведомления и блока операций в соответствии с рассматриваемым вариантом осуществления изобретения.

Осуществление изобретения

Далее со ссылками на приложенные чертежи будут подробно описаны предпочтительные варианты осуществления настоящего изобретения. Заметим, что в этом описании и на чертежах элементы, выполняющие по существу одинаковые функции и имеющие аналогичную структуру, обозначаются одинаковыми ссылочными позициями и их повторное описание опущено.

Далее, описание будет приведено в следующем порядке.

1. Способ связи, соответствующий рассматриваемому варианту осуществления изобретения

2. Способ управления, соответствующий рассматриваемому варианту осуществления изобретения

3. Система управления, соответствующая рассматриваемому варианту осуществления изобретения

4. Программа, соответствующая рассматриваемому варианту осуществления изобретения

Способ связи, соответствующий рассматриваемому варианту осуществления изобретения

Как описано выше, например, если существующая технология PLC используется для осуществления проводной связи, есть опасение, что может возрасти стоимость устройства, осуществляющего связь, и также есть опасение, что может быть ограничен размер устройства, осуществляющего связь. Кроме того, если существующая технология PLC используется для осуществления проводной связи, когда питание не подается к устройству, осуществляющему связь (например, когда устройство находится в неактивном состоянии, таком как состояние, в котором отключена подача мощности), связь осуществить невозможно.

Следовательно, в системе связи, соответствующей рассматриваемому варианту осуществления изобретения, при проводной связи применяются беспроводная технология связи, такая как технология на основе стандарта связи ближнего радиуса действия (NFC), технология радиочастотной идентификации (RFID) и подобные технологии. Здесь примеры проводной связи, соответствующей рассматриваемому варианту осуществления изобретения, включают в себя связь, осуществляемую при контакте друг с другом выводов соответствующих устройств (что называется контактной связью), и связь, осуществляемую при соединении друг с другом выводов соответствующих устройств с помощью проводов.

Например, в системе связи, которая содержит устройство передачи и устройство приема и при которой выводы соответствующих устройство электрически соединены, устройство передачи передает информацию через вывод устройства передачи путем осуществления модуляции нагрузкой в соответствии с контактом между выводом устройства передачи и выводом устройства приема. Также, когда вывод устройства передачи и вывод устройства приема контактируют друг с другом (электрически соединены друг с другом), устройство приема принимает информацию, переданную от устройства передачи с помощью модуляции нагрузкой. Здесь под «электрическим соединением вывода устройства передачи и вывода устройства приема» в соответствии с рассматриваемым вариантом осуществления настоящего изобретения понимается, например, контакт между выводами соответствующих устройств или соединение с помощью провода выводов соответствующих устройств.

Здесь выводом устройства передачи, соответствующего рассматриваемому варианту осуществления изобретения, может быть, например, выводом, обеспечиваемым в вилке, а вывод устройства приема (другое устройство), соответствующего рассматриваемому варианту осуществления изобретения, может быть, например, выводом, обеспечиваемым в розетке. Также ясно, что вывод устройства передачи и вывод устройства приема, которые соответствуют рассматриваемому варианту осуществления изобретения, не ограничены описанным перечисленным выше. Также предпочтительно, чтобы устройство передачи, соответствующее рассматриваемому варианту осуществления изобретения, содержало, по меньшей мере, два вывода и устройство приема (другое устройство), соответствующее рассматриваемому варианту осуществления изобретения, содержало, по меньшей мере, два вывода.

Также устройство приема, соответствующее рассматриваемому варианту осуществления изобретения, может содержать блок подачи на выход высокочастотного сигнала, приспособленный для подачи на выход высокочастотного сигнала, и может передавать высокочастотный сигнал на устройство приема. То есть, устройство приема, соответствующее рассматриваемому варианту осуществления изобретения, может выполнять так называемую функцию чтения/записи и может функционировать в качестве устройства передачи. Что касается устройства приема, соответствующего рассматриваемому варианту осуществления изобретения, оно передает высокочастотный сигнал, например, в соответствии с электрическим соединением между выводом устройства передачи и выводом устройства приема. Здесь высокочастотный сигнал, соответствующий рассматриваемому варианту осуществления изобретения, может быть, например, сигналом с частотой, используемой в RFID, или сигналом с частотой, используемой при бесконтактной связи. Частота высокочастотного сигнала может составлять, например, от 130 до 135 кГц, 13,56 МГц, 56 МГц, 433 МГц, 954,2 МГц, 954,8 МГц, 2441,75 МГц и 2448,875 МГц; тем не менее, частота высокочастотного сигнала, соответствующего рассматриваемому варианту осуществления изобретения, не ограничена перечисленным.

Устройство приема, соответствующее рассматриваемому варианту осуществления изобретения, передает высокочастотный сигнал, например, путем определения электрического соединения между выводом устройства передачи и выводом устройства приема. Способ определения электрического соединения между выводом устройства передачи и выводом устройства приема может заключаться, например, в предусматривании датчика контакта на участке вывода устройства приема, тем не менее, способ определения, соответствующий рассматриваемому варианту осуществления изобретения, не ограничен упомянутым. Также устройство приема, соответствующее рассматриваемому варианту осуществления изобретения, может неоднократно передавать высокочастотный сигнал, например, при определении электрического соединения между выводом устройства передачи и выводом устройства приема или независимо от результата определения электрического соединения между выводом устройства передачи и выводом устройства приема (что называется опросом).

Также, когда устройство приема, соответствующее рассматриваемому варианту осуществления изобретения, функционирует в качестве устройства передачи, устройство передачи, соответствующее рассматриваемому варианту осуществления изобретения, функционирует в качестве устройства приема, которое принимает высокочастотный сигнал, переданный устройством приема, соответствующем рассматриваемому варианту осуществления изобретения.

Так как устройство связи, использующее технологию беспроводной связи, такую как технология связи на основе NFC, технология RFID или подобную технологию, обладает гораздо меньшим размером схемы по сравнению с существующим PLC модемом, и оно может быть уменьшено, например, до размера чипа интегральной схемы (ИС). Также, так как устройства, способные осуществлять связь с использованием технологии беспроводной связи, такой как технология связи на основе NFC или подобной технологии (такие как, например, мобильный телефон, в котором установлена плата ИС или чип ИС), становятся популярными, устройство связи, использующее технологию беспроводной связи, такую как технология связи на основе NFC, технология RFID или подобную технологию, менее дороги по сравнению с существующими PLC модемом.

Кроме того, путем применения технологии связи, такой как технология связи на основе NFC, технология RFID или подобной технологии, к проводной связи, устройство передачи, соответствующее рассматриваемому варианту осуществления изобретения, может быть приведено в действие благодаря получению электроэнергии от высокочастотного сигнала, принятого через вывод, и может передавать сохраненную информацию путем осуществления модуляции нагрузкой. То есть, в системе связи, соответствующей рассматриваемому варианту осуществления изобретения, устройство приема передает высокочастотный сигнал в соответствии с электрическим соединением между выводом устройства передачи и выводом устройства приема с целью подачи электроэнергии на устройство передачи и устройство передачи передает сохраненную информацию с помощью поданной электроэнергии. Соответственно, устройство приема, соответствующее рассматриваемому варианту осуществления изобретения, может осуществлять проводную связь даже без наличия отдельной схемы подачи электропитания для осуществления связи. Также, например, даже когда не введен сигнал, соответствующий операции пользователя (сигнал, указывающий команду пользователя), устройство приема, соответствующее рассматриваемому варианту осуществления изобретения, может передать сохраненную информацию путем осуществления модуляции нагрузкой.

Следовательно, по сравнению, например, со случаем использования проводной связи, соответствующей уровню техники, например, существующей технологии PLC, реализована проводная связь с использованием технологии беспроводной связи, такой как технология связи на основе NFC, технология RFID или подобной технологии, способная уменьшить затраты, уменьшить ограничение по размеру устройства связи и уменьшить потребление электроэнергии и подобное.

Также способ связи, соответствующий рассматриваемому варианту осуществления изобретения, может быть применен, например, для связи между устройствами, соединенными двумя или множеством сигнальных линий. Здесь сигнальная линия, соответствующая рассматриваемому варианту осуществления изобретения, может быть, например, сигнальной линией, специально выделенной для связи, тем не менее, сигнальная линия, соответствующая рассматриваемому варианту осуществления изобретения, не ограничена этим. Например, сигнальная линия, соответствующая рассматриваемому варианту осуществления изобретения, может быть линией электропитания, через которую течет постоянный или переменный ток, частота которого (например, 50 Гц или 60 Гц) меньше частоты высокочастотного сигнала.

Когда способ связи, соответствующий рассматриваемому варианту осуществления изобретения, применяют для связи с использованием линии электропитания, устройство приема, соответствующее рассматриваемому варианту осуществления изобретения, передает высокочастотный сигнал, например, путем наложения высокочастотного сигнала на постоянный ток или переменный ток, частота которого меньше частоты высокочастотного сигнала, или без наложения высокочастотного сигнала на постоянный ток или переменный ток. Когда способ связи, соответствующий рассматриваемому варианту осуществления изобретения, применяют для связи с использованием линии электропитания, и устройство передачи и устройство приема, соответствующие рассматриваемому варианту осуществления изобретения, содержат, например, фильтр, который пропускает высокочастотный сигнал и блокирует переменный ток. Ниже опишем пример структуры фильтра, соответствующего рассматриваемому варианту осуществления изобретения.

Также, например, путем осуществления процесса аутентификации с использованием информации, переданной от устройства передачи с помощью модуляции нагрузкой, устройство приема, соответствующее рассматриваемому варианту осуществления изобретения, идентифицирует устройство передачи, которое передало информацию. Когда устройство передачи обычным образом идентифицировано, постоянный ток или переменный ток могут быть поданы к устройству передачи.

Далее, в предположении, что система связи, соответствующая рассматриваемому варианту осуществления изобретения, является системой, осуществляющей связь по линии электропитания, будет описан способ управления, реализованный путем применения способа связи, соответствующего рассматриваемому варианту осуществления изобретения, и описан процесс, соответствующий способу связи, который соответствует рассматриваемому варианту осуществления изобретения.

Способ управления, соответствующий рассматриваемому варианту осуществления изобретения

Задачи, которые могут возникнуть на существующем уровне техники

В устройстве управления, которое способно управлять подачей электроэнергии к электронному устройству, соединенному по линии электропитания, такому как интеллектуальное устройство подключения, устройство эффективного подключения или подобное, например, для осуществления более подходящего управления подачей электроэнергии, необходимо определить, какое электронное устройство соединено по линии электропитания. Также, Документ 1, который относится к патентной литературе, может быть взят в качестве примера технологии, приспособленной для идентификации электронного устройства, соединенного с линией электропитания, с использованием связи по линии
