Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Изобретение относится к уменьшению перекрестных помех между модемами, подключенными к набору линий связи. Более конкретно, изобретение относится к способу и компьютерному программному продукту для ограничения перекрестных помех между модемами, подключенными к набору линий связи, а также к устройству для предоставления доступа к сети передачи данных.

УРОВЕНЬ ТЕХНИКИ

Модемы, к примеру, модемы по стандарту цифровой абонентской линии (DSL), обычно подключаются к устройству для предоставления доступа к сети передачи данных. Такое устройство типично является мультиплексором доступа к цифровой абонентской линии (DSLAM), и сеть связи может быть Интернетом. Одним конкретным типом стандарта, который может представлять интерес, является сверхвысокоскоростная цифровая абонентская линия 2 (VDSL2).

При таком подключении модемы подключаются к устройству через отдельные линии связи, типично пары проводов, изготовленных из меди. Кроме того, эти линии зачастую объединяются в жгут в качестве набора линий соединений, который предоставляется в общем кабеле, ведущем к устройству. Это означает то, что линии связи зачастую размещаются очень близко друг к другу. В этом отношении возникает проблема в том, что линия связи может подвергаться перекрестным помехам от одной или более соседних линий связи. Это ограничивает характеристики связи в том, что скорость, на которой передаются данные, ограничивается.

В последние годы появляются технологии уменьшения влияния перекрестных помех, например, относительно VDSL2. VDSL2 стандартизирована сектором стандартизации связи Международного союза электросвязи (ITU-T) в рекомендации G.993.2.

ITU-T выдал дополнительную рекомендацию G.993.5, указывающую векторизацию для VDSL2. Векторизация является технологией подавления перекрестных помех на дальнем конце (FEXT), при которой передача и/или прием в линиях связи в кабеле, в котором используется VDSL2, обрабатываются совместно. В нисходящем направлении используется предварительное кодирование, которое предыскажает передаваемые сигналы таким образом, что перекрестные помехи для других линий подавляются по мере того, как сигнал распространяется вдоль кабеля.

В восходящем направлении принимаемые сигналы постобрабатываются с тем, чтобы подавлять FEXT. Перекрестные VDSL2 FEXT-помехи являются статическим шумом, который наиболее существенно ограничивает производительность VDSL2-систем. Рекомендация по векторизации предоставляет способ оценивать FEXT-канал как в нисходящем потоке, так и в восходящем потоке и использовать оцененный канал перекрестных помех, чтобы подавлять перекрестные помехи.

Эта технология обеспечивает значительное усовершенствование для DSL-модемов.

Тем не менее, по мере того, как вводятся эти новые типы модемов, поддерживающие векторизацию, по-прежнему имеются устаревшие типы модемов, зачастую называемые унаследованными модемами, которые работают согласно предыдущим версиям VDSL2-стандарта и, следовательно, не поддерживают векторизацию. Эти устаревшие и более новые типы модемов, по всей вероятности, должны сосуществовать в течение длительного периода времени.

Кроме того, для надлежащего функционирования векторизации важно, чтобы унаследованные модемы содержали либо функциональность поддержки векторизации, либо функциональность, которая игнорирует векторизацию с тем, чтобы не оказывать негативное влияние на нее.

Это не так-то просто, поскольку модемы могут быть собственностью конечных пользователей, т.е. они могут быть оборудованием, расположенным на территории пользователя (CPE). Эти конечные пользователи могут не желать, чтобы в их модемы вносились изменения. Это означает то, что проведение обновления или модернизации унаследованных модемов может быть невозможным.

Таким образом, это означает, что существует необходимость решения проблемы прекращения негативного влияния со стороны устаревших типов модемов на векторизацию, поддерживаемую посредством новых типов модемов.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Изобретение направлено на прекращение негативного влияния со стороны модемов, которые не поддерживают векторизацию, на такую векторизацию, выполняемую относительно других модемов, которые поддерживают векторизацию.

Таким образом, одна цель изобретения заключается в том, чтобы предоставлять способ ограничения перекрестных помех между модемами, подключенными к набору линий связи, который прекращает негативное влияние со стороны модемов, которые не поддерживают векторизацию, на ограничение перекрестных помех, которое использует векторизацию.

Эта цель согласно первому аспекту изобретения достигается через способ ограничения перекрестных помех между модемами, подключенными к набору линий связи. При этом предусмотрена первая группа модемов, включающая в себя, по меньшей мере, один модем, подключенный к первой линии связи, и модемы первой группы поддерживают векторизацию. Также предусмотрена вторая группа модемов, включающая в себя, по меньшей мере, один модем, подключенный ко второй линии связи, и модемы второй группы не поддерживают векторизацию. Способ осуществляется в устройстве для предоставления доступа к сети передачи данных и содержит:

- анализ ожидаемого значения элемента в интервале синхронизации, который должен быть принят модемом во второй группе через вторую линию связи в наборе линий связи,

- анализ значения элемента, по меньшей мере, одной последовательности данных, назначаемой второй линии связи,

- сравнение упомянутых двух значений друг с другом, выбор элемента проанализированной последовательности данных для передачи, если значение элемента соответствует ожидаемому значению, и

- передачу выбранного элемента на второй линии связи вместе с соответствующими элементами ряда пилотных последовательностей в линиях связи, ведущих к первой группе модемов.

Другая цель изобретения заключается в том, чтобы предоставлять устройство для предоставления доступа к сети передачи данных для модемов, причем это устройство прекращает негативное влияние со стороны модемов, которые не поддерживают векторизацию, на ограничение перекрестных помех, которое использует векторизацию.

Эта цель согласно идентичному аспекту достигается посредством устройства для предоставления доступа к сети передачи данных для модемов. Это устройство выполнено с возможностью подключаться к одному концу каждой из набора линий связи, и модемы подключаются к противоположным концам линий связи. Предусмотрена первая группа модемов, включающая в себя, по меньшей мере, один модем, подключенный к устройству через первую линию связи, и модемы первой группы поддерживают векторизацию. Также предусмотрена вторая группа модемов, включающая в себя, по меньшей мере, один модем, подключенный к устройству через вторую линию связи, и модемы второй группы не поддерживают векторизацию. Устройство содержит:

- интерфейс связи,

- передающий модуль, подключенный к интерфейсу связи и выполненный с возможностью модулировать и передавать данные в модемы через набор линий связи,

- приемный модуль, подключенный к интерфейсу связи и выполненный с возможностью принимать и демодулировать данные из модемов, и

- модуль управления передачей пилотных последовательностей, содержащий:

- объект анализа первых элементов, выполненный с возможностью анализировать ожидаемое значение элемента в интервале синхронизации, который должен быть принят модемом во второй группе через вторую линию связи,

- объект анализа вторых элементов, выполненный с возможностью анализировать значение элемента, по меньшей мере, одной последовательности данных, назначаемой второй линии связи,

- объект принятия решений, выполненный с возможностью сравнивать упомянутые два значения друг с другом и выбирать элемент проанализированной последовательности данных для передачи, если значение элемента соответствует ожидаемому значению, и

- объект управления передачей пилотных последовательностей, выполненный с возможностью предоставлять выбранный элемент второй линии связи вместе с соответствующими элементами ряда пилотных последовательностей, назначаемых первой группе модемов для передачи в модемы через набор линий связи.

Другая цель заключается в том, чтобы предоставлять компьютерный программный продукт для ограничения перекрестных помех между модемами, подключенными к набору линий связи, причем этот компьютерный программный продукт прекращает негативное влияние со стороны модемов, которые не поддерживают векторизацию, на ограничение перекрестных помех, которое использует векторизацию.

Эта цель согласно идентичному аспекту изобретения также достигается через компьютерный программный продукт для ограничения перекрестных помех между модемами, подключенными к набору линий связи. При этом предусмотрена первая группа модемов, включающая в себя, по меньшей мере, один модем, подключенный к устройству для предоставления доступа к сети передачи данных для модемов через первую линию связи, и модемы первой группы поддерживают векторизацию. Также предусмотрена вторая группа модемов, включающая в себя, по меньшей мере, один модем, подключенный к устройству через вторую линию связи, и модемы второй группы не поддерживают векторизацию. Компьютерный программный продукт содержит компьютерный программный код на носителе данных, который при выполнении в процессоре, формирующем модуль управления передачей пилотных последовательностей устройства, инструктирует модулю управления передачей пилотных последовательностей:

- анализировать ожидаемое значение элемента в интервале синхронизации, который должен быть принят модемом во второй группе через вторую линию связи,

- анализировать значение элемента, по меньшей мере, одной последовательности данных, назначаемой второй линии связи,

- сравнивать упомянутые два значения друг с другом,

- выбирать элемент проанализированной последовательности данных для передачи, если значение элемента соответствует ожидаемому значению, и

- предоставлять выбранный элемент второй линии связи вместе с соответствующими элементами ряда пилотных последовательностей, назначаемых первой группе модемов для передачи в модемы через набор линий связи.

Изобретение согласно первому аспекту имеет ряд преимуществ. Оно дает возможность модемам в первой группе пользоваться преимуществами векторизации без отрицательного влияния на нее со стороны модемов во второй группе. Кроме того, это достигается без необходимости выполнения модификации модемов во второй группе.

Модемы могут быть модемами по стандарту цифровой абонентской линии. Кроме того, преимущественно они могут быть модемами по стандарту сверхвысокоскоростной цифровой абонентской линии 2. Устройство, в свою очередь, может быть мультиплексором доступа к цифровой абонентской линии.

Согласно второму аспекту изобретения, проанализированная последовательность данных является пилотной последовательностью, назначаемой второй линии связи.

Возможно, что проанализированный элемент последовательности данных не соответствует значению, ожидаемому модемом во второй группе.

Согласно третьему аспекту изобретения, способ следовательно дополнительно содержит ожидание, пока модем второй группы ожидает упомянутое значение, и выбор проанализированного элемента последовательности данных для передачи в последующем интервале синхронизации после того, как ожидаемое значение станет соответствовать целевому значению элемента пилотной последовательности.

Согласно идентичному аспекту, объект принятия решений устройства дополнительно выполнен с возможностью ожидать, пока модем второй группы ожидает значение, и выбирать проанализированный элемент последовательности данных для передачи в последующем интервале синхронизации после того, как ожидаемое значение станет соответствовать целевому значению элемента пилотной последовательности.

Если проанализированный элемент последовательности данных не соответствует значению, ожидаемому модемом во второй группе, способ согласно четвертому аспекту изобретения дополнительно содержит инструктирование модему во второй группе запрашивать изменение состояния и прием запроса на изменение состояния, причем упомянутый запрос на изменение состояния инструктирует модему во второй группе ожидать элемент со значением, отличным от предыдущего.

Согласно четвертому аспекту изобретения, объект принятия решений устройства идентично дополнительно выполнен с возможностью инструктировать модему во второй группе запрашивать изменение состояния и принимать запрос на изменение состояния, причем упомянутый запрос на изменение состояния инструктирует модему во второй группе ожидать элемент со значением, отличным от предыдущего.

Кроме того, запрос на изменение состояния может быть онлайновым запросом на переконфигурирование, и инструктирование запроса на изменение состояния может выполняться через изменение компонента качества связи второй линии связи.

Пилотная последовательность, назначаемая второй линии связи, может быть доступной последовательностью с наименьшим числом изменений значения. Вместо этого или дополнительно, назначенная пилотная последовательность для второй линии связи может быть пилотной последовательностью, имеющей первый элемент, который имеет ожидаемое значение.

Согласно пятому аспекту изобретения, проанализированный элемент является элементом первой последовательности, назначаемой второй линии связи. Кроме того, при этом вторая последовательность также назначается второй линии связи.

Согласно этому пятому аспекту, анализ значений, сравнение значений и передача элемента в способе выполняются для всех элементов обеих последовательностей.

Относительно этого пятого аспекта, объекты анализа первых и вторых элементов могут быть выполнены с возможностью анализировать значения, объект сравнения может быть выполнен с возможностью сравнивать значения, и объект управления передачей пилотных последовательностей может быть выполнен с возможностью предоставлять элементы для передачи в отношении всех элементов обеих последовательностей.

Согласно шестому аспекту изобретения, который основан на пятом аспекте, способ дополнительно содержит сравнение элементов обеих последовательностей с критерием выбора элементов пилотной последовательности для формирования пилотной последовательности, назначаемой второй линии связи, и выбор для каждой позиции элемента в соответствующей пилотной последовательности, которая должна формироваться, одного элемента из первой или из второй последовательности, который соответствует критерию выбора элементов пилотной последовательности.

Согласно идентичному аспекту изобретения, объект управления передачей пилотных последовательностей дополнительно сравнивает элементы обеих последовательностей с критерием выбора элементов пилотной последовательности для формирования пилотной последовательности, назначаемой второй линии связи, и выбирает для каждой позиции элемента в соответствующей пилотной последовательности, которая должна формироваться, один элемент из первой или из второй последовательности, который соответствует критерию выбора элементов пилотной последовательности.

Кроме того, в пятом и шестом аспектах возможно то, что все элементы первой последовательности имеют первое значение, и все элементы второй последовательности имеют второе противоположное значение.

Согласно седьмому аспекту изобретения, способ дополнительно содержит прием квитирования связи из модема во второй группе, когда он подключается ко второй линии связи, ответ на квитирование связи с помощью пилотной последовательности, назначаемой второй линии связи, одновременно с отправкой пилотных последовательностей в модемы в первой группе, и выполнение передачи ответного квитирования связи только после того, как полная пилотная последовательность передана во все модемы в первой группе.

Согласно идентичному аспекту, модуль управления передачей пилотных последовательностей устройства дополнительно содержит объект квитирования связи, выполненный с возможностью принимать квитирование связи из модема во второй группе, когда он подключается ко второй линии связи, командовать объекту управления передачей пилотных последовательностей отвечать на квитирование связи с помощью пилотной последовательности, назначаемой второй линии связи, одновременно с отправкой пилотных последовательностей в модемы в первой группе, и выполнять передачу ответного квитирования связи только после того, как полная пилотная последовательность передана во все модемы в первой группе.

Согласно восьмому аспекту изобретения, способ дополнительно содержит отправку сигнала для быстрой оценки канала в один модем в первой группе в части процедуры инициализации модема, назначаемой настройкам модуля эхоподавления, и в момент времени, соответствующий интервалу синхронизации других модемов в первой группе.

Согласно идентичному аспекту, устройство содержит объект оценки канала, выполненный с возможностью отправлять сигнал для быстрой оценки канала в модем в первой группе в части процедуры инициализации модема, назначаемой настройкам модуля эхоподавления, и в момент времени, соответствующий интервалу синхронизации других модемов в первой группе.

Согласно девятому аспекту изобретения, способ дополнительно содержит прием из модемов в первой группе измерений качества, указывающих взаимную связь перекрестных помех линий связи во время передачи пилотных последовательностей, определение весовых коэффициентов, которые должны применяться к передачам по линиям связи, и применение весовых коэффициентов к передачам в модемы первой группы.

Согласно идентичному аспекту изобретения, объект управления передачей пилотных последовательностей в модуле управления передачей пилотных последовательностей устройства дополнительно выполнен с возможностью принимать, из модемов в первой группе, измерения качества, указывающие взаимную связь перекрестных помех линий связи во время передачи пилотных последовательностей, определять весовые коэффициенты, которые должны применяться к передачам по линиям связи, и командовать передающему модулю применять весовые коэффициенты к передачам в модемы первой группы.

Десятый аспект изобретения направлен на способ ограничения перекрестных помех между модемами, подключенными к набору линий связи. При этом предусмотрена первая группа модемов, включающая в себя, по меньшей мере, один модем, подключенный к первой линии связи, и модемы первой группы поддерживают векторизацию. Также предусмотрена вторая группа модемов, включающая в себя, по меньшей мере, один модем, подключенный ко второй линии связи, и модемы второй группы не поддерживают векторизацию. Способ осуществляется в устройстве для предоставления доступа к сети передачи данных и содержит:

- анализ ожидаемого значения элемента в интервале синхронизации, который должен быть принят модемом во второй группе через вторую линию связи в наборе линий связи,

- анализ значения элемента, по меньшей мере, одной последовательности данных, назначаемой второй линии связи,

- сравнение упомянутых двух значений друг с другом, и

- инструктирование модему во второй группе запрашивать изменение состояния,

- прием запроса на изменение состояния, причем упомянутый запрос на изменение состояния инструктирует модему во второй группе ожидать элемент со значением, отличным от предыдущего, и

- передачу выбранного элемента на второй линии связи вместе с соответствующими элементами ряда пилотных последовательностей в линиях связи, ведущих к первой группе модемов, после приема упомянутого запроса на изменение состояния.

Идентичный аспект изобретения относится к устройству для предоставления доступа к сети передачи данных для модемов. Это устройство выполнено с возможностью подключаться к одному концу каждой из набора линий связи, и модемы подключаются к противоположным концам линий связи. Предусмотрена первая группа модемов, включающая в себя, по меньшей мере, один модем, подключенный к устройству через первую линию связи, и модемы первой группы поддерживают векторизацию. Также предусмотрена вторая группа модемов, включающая в себя, по меньшей мере, один модем, подключенный к устройству через вторую линию связи, и модемы второй группы не поддерживают векторизацию. Устройство содержит:

- интерфейс связи,

- передающий модуль, подключенный к интерфейсу связи и выполненный с возможностью модулировать и передавать данные в модемы через набор линий связи,

- приемный модуль, подключенный к интерфейсу связи и выполненный с возможностью принимать и демодулировать данные из модемов, и

- модуль управления передачей пилотных последовательностей, содержащий:

- объект анализа первых элементов, выполненный с возможностью анализировать ожидаемое значение элемента в интервале синхронизации, который должен быть принят модемом во второй группе через вторую линию связи,

- объект анализа вторых элементов, выполненный с возможностью анализировать значение элемента, по меньшей мере, одной последовательности данных, назначаемой второй линии связи,

- объект принятия решений, выполненный с возможностью сравнивать упомянутые два значения друг с другом, инструктировать модему во второй группе запрашивать изменение состояния, если значение элемента не соответствует ожидаемому значению, причем запрос на изменение состояния инструктируют модему во второй группе ожидать элемент со значением, отличным от предыдущего, принимать запрос на изменение состояния и после этого выбирать элемент проанализированной последовательности данных для передачи, и

- объект управления передачей пилотных последовательностей, выполненный с возможностью предоставлять выбранный элемент второй линии связи вместе с соответствующими элементами ряда пилотных последовательностей, назначаемых первой группе модемов для передачи в модемы через набор линий связи.

Одиннадцатый аспект изобретения относится к выбору пилотных последовательностей для модемов во второй группе.

Согласно этому аспекту, предусмотрен способ ограничения перекрестных помех между модемами, подключенными к набору линий связи. При этом предусмотрена первая группа модемов, включающая в себя, по меньшей мере, один модем, подключенный к первой линии связи, и модемы первой группы поддерживают векторизацию. Также предусмотрена вторая группа модемов, включающая в себя, по меньшей мере, один модем, подключенный ко второй линии связи, и модемы второй группы не поддерживают векторизацию. Способ осуществляется в устройстве для предоставления доступа к сети передачи данных и содержит:

- выбор пилотной последовательности для передачи в модем во второй группе, при этом пилотная последовательность содержит элементы, допускающие наличие первого или второго противоположного значения,

- при этом этап выбора содержит выбор пилотной последовательности, имеющей наименьшее число возможных изменений в значениях элементов.

Согласно идентичному аспекту, предусмотрено устройство для предоставления доступа к сети передачи данных для модемов. Это устройство выполнено с возможностью подключаться к одному концу каждой из набора линий связи, и модемы подключаются к противоположным концам линий связи. Предусмотрена первая группа модемов, включающая в себя, по меньшей мере, один модем, подключенный к устройству через первую линию связи, и модемы первой группы поддерживают векторизацию. Также предусмотрена вторая группа модемов, включающая в себя, по меньшей мере, один модем, подключенный к устройству через вторую линию связи, и модемы второй группы не поддерживают векторизацию. Устройство содержит:

- интерфейс связи,

- передающий модуль, подключенный к интерфейсу связи и выполненный с возможностью модулировать и передавать данные в модемы через набор линий связи,

- приемный модуль, подключенный к интерфейсу связи и выполненный с возможностью принимать и демодулировать данные из модемов, и

- модуль управления передачей пилотных последовательностей, содержащий объект управления передачей пилотных последовательностей, выполненный с возможностью выбирать пилотную последовательность для передачи в модем во второй группе.

При этом пилотная последовательность содержит элементы, допускающие наличие первого или второго противоположного значения. Кроме того, объект управления передачей пилотных последовательностей, выполненный с возможностью выбирать пилотную последовательность, дополнительно выполнен с возможностью выбирать пилотную последовательность, имеющую наименьшее число возможных изменений в значениях элементов.

Наименьшее число изменений может быть нулем. Это также может быть комбинировано с первым элементом пилотной последовательности, имеющим значение, которое модем во второй группе ожидает принимать в интервале синхронизации. Возможные значения элементов при этом могут составлять +1 или -1.

Кроме того, двенадцатый аспект изобретения относится к выбору пилотных последовательностей.

Согласно этому аспекту, предусмотрен способ ограничения перекрестных помех между модемами, подключенными к набору линий связи. При этом предусмотрена первая группа модемов, включающая в себя, по меньшей мере, один модем, подключенный к первой линии связи, и модемы первой группы поддерживают векторизацию. Также предусмотрена вторая группа модемов, включающая в себя, по меньшей мере, один модем, подключенный ко второй линии связи, и модемы второй группы не поддерживают векторизацию. Способ осуществляется в устройстве для предоставления доступа к сети передачи данных и содержит:

- передачу первой последовательности в модем во второй группе через соответствующую линию связи,

- передачу второй последовательности в модем через соответствующую линию связи, причем обе последовательности содержат элементы, допускающие наличие первого или второго противоположного значения, и все элементы первой последовательности имеют одно из значений, а все элементы второй последовательности имеют противоположное значение,

- сравнение элементов обеих последовательностей с критерием выбора элементов пилотной последовательности для формирования пилотной последовательности, назначаемой упомянутой линии связи, и

- выбор, для каждой позиции элемента в соответствующей пилотной последовательности, которая должна формироваться, одного элемента из первой или из второй последовательности, который соответствует критерию выбора элементов пилотной последовательности.

Согласно идентичному аспекту, предусмотрено устройство для предоставления доступа к сети передачи данных для модемов. Это устройство выполнено с возможностью подключаться к одному концу каждой из набора линий связи, и модемы подключаются к противоположным концам линий связи. Предусмотрена первая группа модемов, включающая в себя, по меньшей мере, один модем, подключенный к устройству через первую линию связи, и модемы первой группы поддерживают векторизацию. Также предусмотрена вторая группа модемов, включающая в себя, по меньшей мере, один модем, подключенный к устройству через вторую линию связи, и модемы второй группы не поддерживают векторизацию. Устройство содержит:

- интерфейс связи,

- передающий модуль, подключенный к интерфейсу связи и выполненный с возможностью модулировать и передавать данные в модемы через набор линий связи,

- приемный модуль, подключенный к интерфейсу связи и выполненный с возможностью принимать и демодулировать данные из модемов, и

- модуль управления передачей пилотных последовательностей, содержащий объект управления передачей пилотных последовательностей, выполненный с возможностью:

- предоставлять первую последовательность для передачи в модем во второй группе через соответствующую линию связи,

- предоставлять вторую последовательность для передачи в упомянутый модем через упомянутую соответствующую линию связи, причем обе последовательности содержат элементы, допускающие наличие первого или второго противоположного значения, и все элементы первой последовательности имеют одно из значений, а все элементы второй последовательности имеют противоположное значение,

- сравнивать элементы обеих последовательностей с критерием выбора элементов пилотной последовательности для формирования пилотной последовательности, назначаемой линии связи, и

- выбирать для каждой позиции элемента в соответствующей пилотной последовательности, которая должна формироваться, один элемент из первой или из второй последовательности, который соответствует критерию выбора элементов пилотной последовательности.

Двенадцатый аспект может варьироваться в том, что критерий выбора может предписывать, чтобы половина сформированной пилотной последовательности предположительно имела одно значение, а половина - противоположное значение. Кроме того, передачи первой и второй последовательностей могут выполняться одновременно с передачей пилотных последовательностей, назначаемых модемам в первой группе.

Согласно тринадцатому аспекту, который основан на двенадцатом аспекте, двенадцатый аспект дополнительно может варьироваться за счет приема посредством объекта управления передачей пилотных последовательностей, из модемов в первой группе, измерений качества, указывающих взаимную связь перекрестных помех линий связи во время передачи первой и второй последовательностей, и выбора только измерений, которые связаны с выбираемыми элементами первой и второй последовательностей для выполнения действий по ограничению перекрестных помех относительно упомянутой линии связи.

Согласно четырнадцатому аспекту, который основан на двенадцатом аспекте, двенадцатый аспект дополнительно может варьироваться, так что предусмотрено, по меньшей мере, два модема во второй группе. В этом случае, линии связи, ведущей к первому из модемов во второй группе, назначается пилотная последовательность с отсутствием изменений в значениях элементов и со всеми элементами, имеющими значение, ожидаемое посредством первого модема как возникающее в интервале синхронизации. Линия связи, ведущая к второму модему во второй группе, в таком случае содержит пилотную последовательность согласно двенадцатому аспекту.

Согласно пятнадцатому аспекту, который основан на двенадцатом и четырнадцатом аспекте, предусмотрено более двух модемов во второй группе. При этом линия связи, ведущая к одному из модемов во второй группе, содержит пилотную последовательность согласно принципам двенадцатого аспекта, в то время как линиям связи, ведущим ко всем другим модемам во второй группе, назначается идентичная пилотная последовательность с отсутствием изменений в значениях элементов и со всеми элементами, имеющими значение, ожидаемое посредством первого модема как возникающее в интервале синхронизации. Этот тип назначения затем может итеративно повторяться для всех линий связи, ведущих к модемам во второй группе, до тех пор, пока всем не будет назначена пилотная последовательность согласно принципам двенадцатого аспекта.

Согласно шестнадцатому аспекту изобретения, когда элемент пилотной последовательности должен отправляться в интервале синхронизации в линию, к которой подключается модем во второй группе, и значение элемента, которое должно отправляться, не совпадает со значением, ожидаемым посредством этого модема, то значение, ожидаемое посредством упомянутого модема, может быть изменено посредством инструктирования модему выполнять запрос на предмет изменения состояния, к примеру, OLR-запрос. Затем, когда рассматриваемый модем ожидает значение элемента, оно может отправляться без проблем.

Пилотная матрица может задаваться как матрица, имеющая векторы-столбцы и векторы-строки. Каждый вектор-столбец пилотной матрицы соответствует последовательности пилотных символов, которая должна отправляться в конкретную линию связи. Каждый вектор-строка пилотной матрицы соответствует набору символов, которые должны быть переданы одновременно (в интервале синхронизации) в линии связи группы векторизации, при этом группа векторизации состоит из модемов, подключенных к устройству для предоставления доступа к сети передачи данных, причем модемы должны пассивно или активно участвовать в векторизации. Следовательно, пилотная матрица имеет число столбцов, равное числу линий связи, подключенных к устройству, и число строк, равное длине пилотных последовательностей.

Унаследованная пилотная комбинация строки пилотной матрицы при этом задается в качестве подвектора вектора-строки пилотной матрицы, состоящего из элементов этого вектора-строки, которые постоянно размещаются в столбцах, соответствующих линиям связи, к которым подключаются модемы во второй группе.

Дополнительно, унаследованная ожидаемая комбинация при этом задается в качестве вектора-строки, в котором элементы являются символами, которые соответствующие модемы во второй группе ожидают принимать в интервалах синхронизации.

В семнадцатом аспекте изобретения могут повторяться следующие этапы:

- передача строк, если таковые имеются, пилотной матрицы, для которых унаследованная пилотная комбинация совпадает с унаследованной ожидаемой комбинацией, в линии связи, и

- когда не осталось таких строк для передачи, инструктирование одному или более модемам во второй группе запрашивать изменение состояния таким образом, что унаследованная ожидаемая комбинация изменяется так, что она совпадает с унаследованной пилотной комбинацией одной или более строк до тех пор, пока все строки пилотной матрицы не будут переданы.

Следует подчеркнуть, что термин "содержит/содержащий" при использовании в данном подробном описании используется для того, чтобы определять наличие изложенных признаков, целых частей, этапов или компонентов, но не исключает наличие или добавление одного или более других признаков, целых частей, этапов, компонентов или их групп.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Далее подробнее описывается изобретение относительно прилагаемых чертежей, на которых:

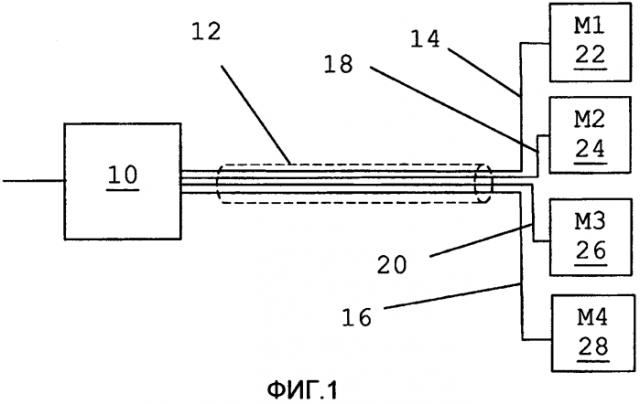

Фиг. 1 схематично показывает четыре модема, подключенные к устройству для предоставления доступа к сети связи,

Фиг. 2 показывает упрощенную блок-схему устройства на фиг. 1,

Фиг. 3 показывает суперкадр, включающий в себя ряд сигналов, модулированных на аудиотонах,

Фиг. 4 показывает блок-схему последовательности операций способа ограничения перекрестных помех согласно первому варианту осуществления изобретения,

Фиг. 5 схематично показывает блок-схему последовательности операций для ряда этапов способа задания весовых коэффициентов, чтобы подавлять перекрестные помехи между модемами,

Фиг. 6 схематично показывает блок-схему последовательности операций способа ограничения перекрестных помех согласно второму варианту осуществления изобретения,

Фиг. 7 показывает ряд этапов способа, выполняемых в одном изменении изобретения, и

Фиг. 8 схематично показывает компьютерный программный продукт в форме CD-ROM-диска с компьютерной программой, выполняющей функциональность изобретения, при загрузке в устройство для предоставления доступа к сети передачи данных, и

Фиг. 9 показывает ряд этапов способа, выполняемых в другом изменении изобретения,

Фиг. 10 показывает ряд этапов способа, выполняемых в дополнительном изменении изобретения.

ПОДРОБНОЕ ОПИСАНИЕ

В последующем описании, в целях пояснения, а не ограничения, излагаются конкретные подробности, такие как конкретные архитектуры, интерфейсы, технологии и т.д., для того, чтобы предоставлять полное понимание изобретения. Тем не менее, специалистам в данной области техники должно быть очевидным, что изобретение может осу
