Устройство для уменьшения отдачи авиационной пушки гидроударом

Устройство для уменьшения отдачи авиационной пушки гидроударом

Иллюстрации

Показать все

Реферат

Использование: изобретение относится к области артиллерийской техники, в частности к устройствам для уменьшения отдачи авиационной пушки.

Цель изобретения состоит в повышении качества стрельбы пушки. Устройство направляет кинетическую энергию движущейся с большой скоростью по кругу внутри тора жидкости через поршень со штоком цилиндра на противодействие отдаче пушки и состоит из закрепленного на корпусе вертолета неподвижно кольцевой трубы в виде тора с насосом и пристыкованным к нему цилиндром. Движение пушки всегда продольно с осью цилиндра.

При этом после погашения отдачи поршень с упором возвращаются под давлением в исходное положение.

Известно устройство для уменьшения отдачи авиационной пушки с гидравлическими и пружинными тормозами.

Известно устройство для уменьшения отдачи выстрела в виде дульного тормоза.

Известно устройство для уменьшения отдачи при помощи расцепляемого инертного груза.

Известно устройство для уменьшения отдачи при помощи отвода пороховых газов назад.

Известно устройство для уменьшения отдачи орудия с использованием выката.

Известно устройство для уменьшения отдачи орудия с выкатом при использовании ускорителя наката, содержащего автономный пороховой заряд.

Известно устройство для уменьшения отдачи с использованием веса подвешенной пушки.

К недостаткам известных устройств можно отнести ограничения по величине уменьшения отдачи выстрела.

Наиболее близким по технической сущности аналогом, выбранным в качестве прототипа, является устройство для уменьшения отдачи при помощи расцепляемого инертного груза. Технической задачей, на решение которой направлено изобретение, является разработка устройства для уменьшения отдачи выстрела при сохранении и улучшении необходимых тактико-технических характеристик пушки.

Техническим результатом, который может быть получен при осуществлении изобретения, целью изобретения является применение более крупных по калибру пушек, включая автоматические, на вертолетах всех типов и беспилотных летательных аппаратах, увеличение количества подвесных пушек и их номенклатуру.

Краткое описание чертежей

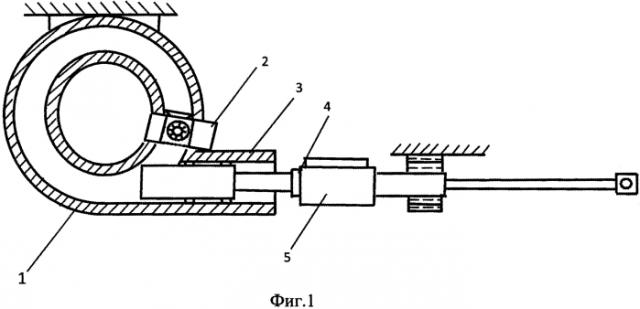

Ниже приводится описание, не имеющее ограничительного характера, со ссылками на прилагаемый чертеж, на котором изображено (фиг. 1 - чертеж устройства изобретения вид слева) 1 - торовое кольцо, 2 - гидронасос, 3 - гидроцилиндр, 4 - упор, 5 - пушка.

Для решения указанной задачи и достижения поставленной цели

устройство для уменьшения отдачи авиационной пушки гидроударом, состоящее из закрепленного неподвижно на корпусе вертолета трубы в виде торового кольца с встроенным внутри него насосом и пристыкованным в одной плоскости цилиндром, отличается тем, что обеспечивает прижатие закрепленной на корпусе вертолета подвижной продольно пушки к упору на штоке в исходном положении для стрельбы и противодействие кинетической энергией жидкости движению пушки назад при отдаче. (Чертеж фиг. 1). Таким образом, изобретение обеспечивает уменьшение отдачи пушки.

Библиографические данные источников информации

1. Б.В. Орлов, Э.К. Ларман, В.Г. Маликов, учебник выпуск 1976 г. «Устройство и проектирование стволов артиллерийских орудий».

2. В.П. Садовский, учебник, выпуск 1976 г. «Основание устройства материальной части артиллерийских орудий».

3. A.Н. Латухин, учебник, выпуск 1970 г. «Современная артиллерия».

4. B.В. Жабо, В.В. Уваров, учебник «Гидравлика и насосы» , 1984 г.

Устройство для уменьшения отдачи авиационной пушки гидроударом, состоящее из закрепленной неподвижно на корпусе вертолета трубы в виде торового кольца со встроенным внутри нее насосом и пристыкованным к ней в одной плоскости цилиндром, отличающееся тем, что обеспечивает прижатие закрепленной на корпусе вертолета подвижной продольно пушки к упору на штоке в исходном положении для стрельбы и противодействие кинетической энергией жидкости движению пушки назад при отдаче.
