Укрытие электролизера с многоблочнь[ми электродами для получения и рафинированияалюминия

Укрытие электролизера с многоблочнь[ми электродами для получения и рафинированияалюминия

Иллюстрации

Показать все

Реферат

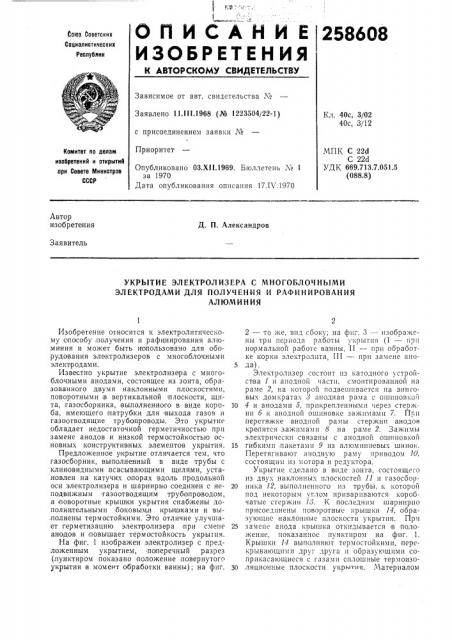

ОП ИСАЙИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2586ОЗ

Секта Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 11.1 I 1.1968 (№ 1223504/22-1) с присоединением заявки №

Приоритет

Кл. 40с, 3/02

40с, 3/12

МПК С 22d

С 22d

УДК 669.713.7.051.5 (088.8) Комитет по делам иаобретений и открытиЯ при Совете Министров

СССР

Опубликовано ОЗ.XII.1969. Бюллетень ¹ 1 за 1970

Дата опубликования описания 17.IV.1970

Автор изобретения

Д. П, Александров

Заявитель

УКРЪ|ТИЕ ЭЛЕКТРОЛИЗЕРА С МНОГОБЛОЧНЫМИ

ЭЛЕКТРОДАМИ ДЛЯ ПОЛУЧЕНИЯ И РАФИНИРОВАНИЯ

АЛЮМИНИЯ

Изобретение относится к электролитическому способу получения и рафинирования алюминия и может быть иопользовано для ооорудования электролизеров с многоблочными элекпр одам и.

Известно укрытие электролизера с многоблочными анодами, состоящее из зонта, образованного двумя наклонными плоскостями, поворотными в вертикальной плоскости, щита, газасборника, выполненного в виде короба, имеющего патрубки для выхода газов и газоотводящие трубопроводы. Это укрытие обладает недостаточной герметичностью при замене анодов и низкой термастойкостью основных конструктивных элементов укрытия.

Предложенное укрытие отличается тем, что газосборник, выполненный в виде трубы с клиновидными:всасывающими щелями, установлен на катучих опорах вдоль продольной оси электролизера и шарнирно соединен с неподвижным газоотводящим трубопроводом, а поворотные крышки укрытия снабжены доIIoJlHHòåëüHûìè боковыми крышками и вы.полнены термостойкими. Это отличие улучшает герметизацию электролизера при смене анодов и .повышает термостойкость укрытия.

На фиг. 1 изображен электролизер с предложенным укрытием, поперечный разрез (пунктиром показано положение повернутого укрытия в момент обработки ванны); на фиг.

2 — то же, вид сбоку; на фиг. 3 — изображены три периода работы укрытия (1 — при нормальной работе ванны, II — при ооработке корки электролита, III — при замене ано5 да).

Электролизер состоит из катодного устройcIIBB 1 и анодпой части, смонтированной на раме 2, на которой подвешивается на винговых домкратах 3 ",íoäíàë рама с ошиповкой

10 4 и анодами 5, прикрепленными через стержни б к анодной ошиновке зажимами 7. Пги перетяжке анодной рамы стержни анодов крепятся зажимами 8 на раме 2. Зажимы электрически связаны с анодной ошиновкой

15 гибкими пакетами 9 из алюминиевых шинок.

Перетягивают анодную раму приводом 10, состоящим из мотора и редуктора.

Укрытие сделано в виде зонта, состоящего из двух наклонных плоскостей 11 lf газосбоо20 ника 12, выполненного из трубы, и которой под некоторым углом привариваются коробчатые стержни 18. К последним шарнирно присоединены поворотные крышки 14, образующие наклонные плоскости укрытия. При

25 замене анода крышка откидывается в положение, показанное пунктиром на фиг. 1.

Крышки 14 выполняют термостойкими, перекрывающими друг друга и образующими со.прикасающиеся с газами сплошные термоизо30 ляционные плоскости укрытия. Материалом для крышек может служить чугун, дуралюминий и т. и. Крышки также могут быть выполнены многослойными из алюминия или стали с термоизоляционными прокладками, например из стеклоткани, асботкани и т. и.

Труба-газосборник установлена вдоль продольной оси электролизера на катучих опорах

15 и по длине имеет клиновидные вырезы 1б с двух сторон, симметрично своей верти кальной оси, которые предназначены для создания равномерного всасывания газов из-под укрытия по длине ванны в период ее обработки.

В период нормальной работы ванны конвективные потоки слабы, поэтому газы в газосборник поступают произвольно за счет наклонных плоскостей укрытия. Катучие опоры выполнены в виде двух роликов, закрепленных на неподв ижной раме 2. На ролики труба опирается бандажом 17 и поворачивается приводом 18, состоящим, например, из электродвигателя с редуктором и цепной передачи. В качестве цепной передачи используют втулочно-роликовую или грузовую цепь, концы которой закреплены на трубе-газосборнике укрытия, Для поворота укрытия больших усилий не требуется. Крайние положения укрытия при его повороте соответствуют операциям обработки ванны или замены анода (показано на фиг. 1 пунктиром).

Для обеспечения достаточной скорости подсоса воздуха в неизбежных зазорах в месте прохода анодных стержней через отверстия в плоскости укрытия отсос снабжен неподвижным щитом 19, обхватывающим низ трубы-газосборника и образующим с поворотными плоскостями укрытия по длине электролизера щели со всасывающими патрубками 20, примыкающими к стержням анодов. При повороте укрытия сечение всасывающих патрубков изменяется пропорционально изменению сечения проема между:плоскостями зонта и бортом ванны. Газы от электролизера отводятся через отводы 21, которые с подвижным газосбарником-трубой имеют шарнирное соединение в виде скользящего подшипника 22.

Для повышения эффективности работы укрытия торцы ванны закрыты поBopoTíûìè вокру вертикальных осей 28 крышками 24.

К основным крышкам 14 зонта шарнирно прикреплены дополнительные крышки 25 по горизонтальной оси 2б. Дополнительные крышки расположены под углом к вертикали и опираются нижними концами на опору из угольника 27, жестко связанного по торцам ванны с рычагами 28. Последние шарнирно

10 закреплены на поворотных плоскостях укрытия .по оси крепления боковых крышек. Концы рычагов ограничиваются упорами 29 и 80, состоящими из роликов, закрепленных неподвижно на торцовых стенках укрытия или

15 крышках 24. Последние в закрытом положении фиксируются с непод|вижной рамой 2.

Верхние концы рычагов утяжелены контргрузами 81, уравновешивающими вес боковых крышек.

20 Для обеспечения переменного объема отсасываемого воздуха в газосборнике 12 установлен дроссель-кла|пан 82, который может быть сблокирован с,поворотом трубы, например, зубчатой конической передачей, состоя25 щей из зубчатого сектора 88, закрепленного на неподвижной раме, и шестерни 84, закрепленной на оси дроссель-клапана.

Предмет изобретения

30 Укрытие электролизера с многоблочными электро дами для получения и рафинирования алюминия, состоящее из зонта, образованного из двух наклонных плоскостей, установленных в продольном направлении электролизе35 ра, газосборника, неподвижного щита и отводящего газы трубопровода, отличающееся тем, что, с целью улучшения герметизации электролизера и повышения термостойкости укрытия, газосборник, выполненный в виде

40 трубы с клиновидными всасывающими щелями, установлен на катучих опорах и соединен шарнирно с отводящим газы трубопроводом, а .поворотные крышки на клонных плоскостей снабжены дополнительными боковьгми крыш45 ками и выполнены из термостойкого материала.

258608 ф1/2 3

Составитель И. Рыбачук

Редактор О. С. Филиппова Техред Л. В. Куклина Корректоры В. И. Жолудева и Л. И. Гаврилова

Заказ 830)15 1 ираки 499 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва М(-35, Раушская наб., д. 4)5

1нпографня, пр. Сапунова, 2
