Функциональная структура предварительного сумматора f1(σcd) условно "j" разряда параллельно-последовательного умножителя fσ(σ), реализующая процедуру "дешифрирования" аргументов частичных произведений со структурами аргументов множимого [mj]f(2n) и множителя [ni]f(2n) в позиционном формате "дополнительного кода" и формирования промежуточной суммы [1,2sjh1]f(2n) в позиционном формате "дополнительного кода ru" (варианты русской логики)
Патент 2586565
Авторы
Правообладатели
Классы МПК
Функциональная структура предварительного сумматора f1(σcd) условно "j" разряда параллельно-последовательного умножителя fσ(σ), реализующая процедуру "дешифрирования" аргументов частичных произведений со структурами аргументов множимого [mj]f(2n) и множителя [ni]f(2n) в позиционном формате "дополнительного кода" и формирования промежуточной суммы [1,2sjh1]f(2n) в позиционном формате "дополнительного кода ru" (варианты русской логики)
Иллюстрации
Группа изобретений относится к вычислительной технике и может быть использована при построении параллельно-последовательного умножителя с входными аргументами слагаемых [mj]f(2n) и [ni]f(2n) в формате «дополнительный код». Техническим результатом является повышение быстродействия преобразования входных аргументов. В одном из вариантов структура реализована с использованием логических элементов И, ИЛИ, НЕ, И-НЕ, ИЛИ-НЕ. 2 н.п. ф-лы.
Реферат

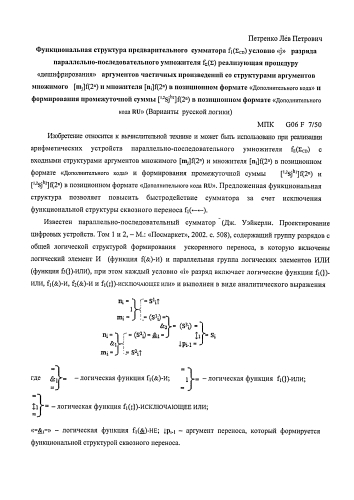

Текст описания приведен в факсимильном виде.
1. Функциональная структура предварительного сумматора f1(ΣCD) условно «j» разряда параллельно-последовательного умножителя fΣ(Σ) реализующая процедуру «дешифрирования» аргументов частичных произведений со структурами аргументов множимого [mj]f(2n) и множителя [ni]f(2n) в позиционном формате «Дополнительного кода» и формирования промежуточной суммы [1,2Sjh1]f(2n) в позиционном формате «Дополнительного кода RU», включающая входную логическую функцию f3(&)-И, в которой функциональная связь является функциональной входной связью функциональной структуры для приема аргумента mj множимого условно «j» разряда, включает также логическую функцию f4(&)-И с входной логической функцией f1( & )-НЕ, а также логическую функцию f1(})-ИЛИ, отличающаяся тем, что для активизации результирующего аргумента (1 S j)h «Уровня 1» без изменения уровня аналогового сигнала введены логические функции f2(&)-И, f5(&)-И, f6(&)-И и f2( & )-НЕ, а для активизации результирующего аргумента (1 S j)h «Уровня 1» с измененным уровнем аналогового сигнала введена логическая функция f1(}& )-ИЛИ-НЕ, при этом для активизации результирующего аргумента (2 S j)h без изменения уровня аналогового сигнала и результирующего аргумента (2 S j)h с измененным уровнем аналогового сигнала «Уровня 2» введены логические функции f1(&)-И и f1(&)-И-НЕ, при этом функциональные связи логических функций в структуре предварительного сумматора выполнены в соответствии с математической моделью вида где 1.1(S j)h>h1↑ … 1.4(S j)h>h1↑ - дополнительные преобразованные аргументы логических функций f2(&)-И - f5(&)-И, включаемые в систему дополнительной логической функции f1(}& )-ИЛИ-НЕ для всех уровней «h»>«h1», - логическая функция f1(&)-И; - логическая функция f1(})-ИЛИ; - логическая функция f1(}& )-ИЛИ-НЕ; - логическая функция f1(&)-И-НЕ;«= & 1=» - логическая функция f1( & )-НЕ изменения активности входных аналоговых сигналов.
2. Функциональная структура предварительного сумматора f1(ΣCD) условно «j» разряда параллельно-последовательного умножителя fΣ(Σ) реализующая процедуру «дешифрирования» аргументов частичных произведений со структурами аргументов сомножителей [mj]f(2n) и [ni]f(2n) в позиционном формате «Дополнительного кода» и формирования промежуточной суммы [1,2Sjh1]f(2n) и [1,2Sjh2]f(2n) в позиционном формате «Дополнительного кода RU», включающая логическую функцию f1(&)-И, в которой функциональная связь является функциональной входной связью функциональной структуры для приема аргумента mj множимого условно «j» разряда, включает также логическую функцию f2(&)-И, отличающаяся тем, что для активизации результирующего аргумента (1 S j)h «Уровня 1» без изменения уровня аналогового сигнала введены логические функции f2(&)-И-НЕ, f3(&)-И-НЕ, f4(&)-И-НЕ, f5(&)-И-НЕ, f6(&)-И-НЕ и f7(&)-И-НЕ, а для активизации результирующего аргумента (1 S j)h «Уровня 1» с измененным уровнем аналогового сигнала введена логическая функция f2(&)-И, при этом для активизации результирующего аргумента (2 S j)h с измененным уровнем аналогового сигнала «Уровня 2» введена логическая функция f1(&)-И-НЕ, при этом функциональные связи логических функций в структуре предварительного сумматора выполнены в соответствии с математической моделью вида где 1.1( S j)h>h1↑ … 1.4( S j)h>h1↑ и (1 S j)h min - дополнительные преобразованные аргументы логических функций f2(&)-И-НЕ - f6(&)-И-НЕ, включаемые в систему дополнительной логической функции f2(&)-И для всех уровней «h»>«h1».
