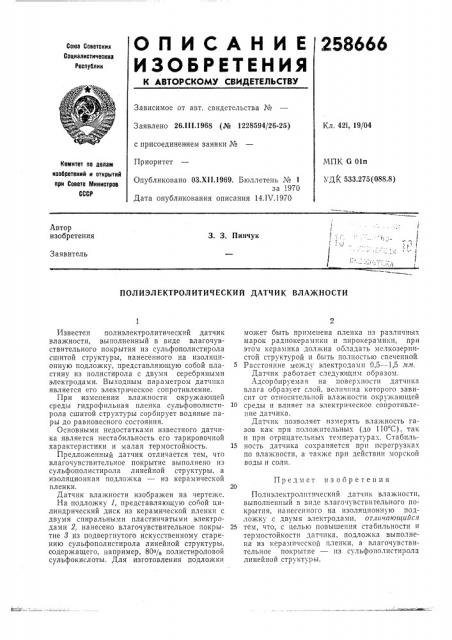

О П И С А Н И Е 258666

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

3 аявлено 26Л11.1968 (№ 1228594/26-25) с присоединением заявки №

Приоритет

Кл. 421, 19/04

МПК G 01и

УДК 533.275 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано ОЗ.XI1.1969. Бюллетень ¹ 1 за 1970

Дата опубликования описания 14.IV.1970

Автор изобретения

3. 3. Пинчук

Заявитель

ПОЛИЭЛЕКТРОЛИТИЧЕСКИЙ ДАТЧИК ВЛАЖНОСТИ

Предмет изобретения

Известен полиэлектролитический датчик влажности, выполненный в виде влагочувствительного покрытия из сульфополистирола сшитой структуры, нанесенного на изоляционную подложку, представляющую собой пластину из полистирола с двумя серебряными электродами. Выходным параметром датчика является его электрическое сопротивление.

При изменении влажности окружающей среды гидрофильная пленка сульфополистирола сшитой структуры сорбирует водяные пары до равновесного состояния.

Основными недостатками известного датчика является нестабильность его тарировочной характеристики и малая термостойкость.

Предложенный датчик отличается тем, что влагочувствительное покрытие выполнено из сульфополистирола линейной структуры, а изоляционная подложка — из керамической пленки.

Датчик влажности изображен на чертеже.

На подложку. 1, представляющую собой цилиндрический диск из керамической пленки с двумя спиральными пластинчатыми электродами 2, нанесено влагочувствительное покрытие 3 из подвергнутого искусственному старению сульфополистирола линейной структуры, содержащего, например, 80% полистироловой сульфокислоты. Для изготовления ттодложки может быть применена пленка пз различны. марок радиокерамики и пирокерамики, при этом керамика должна обладать мелкозернистой структурой и быть полностью спеченной.

Расстояние между электролами 0,5 — 1,5 л,и.

Датчик, работает следуюЩим образом.

Адсорбируемая на поверхности датчика влага образует слой, величина которого зависит от относительной влажности окружающей

10 среды и влияет на электрическое сопротивление датчика.

Датчик позволяет измерять влажность газов как при положительных (до 110 С), так и при отрицательны.; температурах. Стабиль15 ность датчика сохраняется при перегрузках по Влажности, а также при дейстВип морской

ВОДЫ И СОЛИ.

Полиэлектролитический датчик влажности, выполненный в виде влагочувствительного покрытия, нанесенного на изоляционную подложку с двумя электродами, отличающий"ся

25 тем, что, с целью повышения стабильности и термостойкости датчика, подложка выполнена из керамической пленки, а влагочувствительное покрытие из сульфополистиролд линейной структуры.

258666

Составитель Н. А. Преображенская

Редактор T. 3. Орловская Техред А. А. Камышникова Корректор С. М. Сигал

Заказ 783/4 Тираж 499 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
