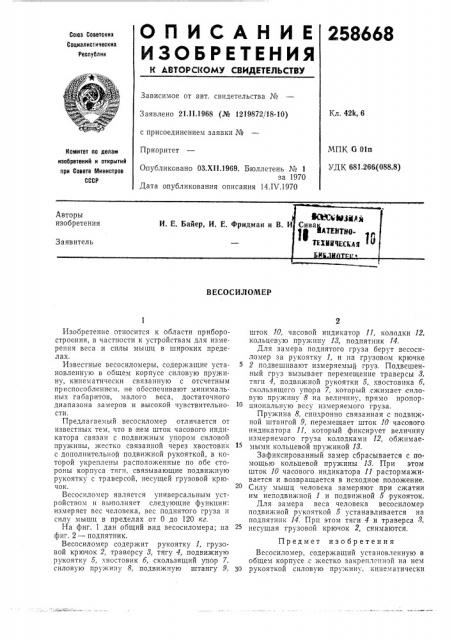

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Gaea Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 21.11.1968 (№ 1219872/18-10) с присоединением заявки №
Приоритет
Кл. 42k, 6
МПК G 01n
УДК 681 266(088.8) Комитет 4а делам изобретений и открытий при Совете Министров
СССР
Опубликовано ОЗ.XII.1969. Бюллетень № 1 за 1970
Дата опубликования описания 14.IV.1970
ВЕСОСИЛОМЕР
Изобретение относится к области приборостроения, в частности к устройствам для измерения веса и силы мышц в широких пределах.
Известные весосиломеры, содержащие установленную в общем корпусе силовую пружину, кинематически связанную с отсчетным приспособлением, не обеспечивают минимальных габаритов, малого веса, достаточного диапазона замеров и высокой чувствительности.
Предлагаемый весосиломер отличается от известных тем, что в .нем шток часового индикатора связан с подвижным упором силовой пружины, жестко связанной через хвостовик с дополнительной подвижной рукояткой, в которой укреплены расположенные по обе стороны корпуса тяги, связывающие подвижную рукоятку с траверсой, несущей грузовой крючок.
Весосиломер является универсальным устройством II выполняет следующие функции: измеряет вес человека, вес поднятого груза и силу мышц в пределах от 0 до 120 кг.
На фиг. 1 дан общий вид весосиломера; на фиг. 2 — подпятник.
Весосиломер содержит рукоятку 1, грузовой крючок 2, траверсу 8, тягу 4, подвижную рукоятку 5, хвостовик б, скользящий упор 7, силовую пружину 8, подвижную штангу 9, шток 10, часовой индикатор 11, колодки 12, кольцевую пружину 18, подпятник 14.
Для замера поднятого груза берут весосиломер за рукоятку 1, и на грузовом крючке
2 подвешивают измеряемый груз. Подвешенный груз вызывает перемещение траверсы 8, тяги 4, подвижной рукоятки 5, хвостовика б, скользящего упора 7, который .сжимает силовую пружину 8 на величину, прямо пропорциональную весу измеряемого груза.
Пружина 8, синхронно связанная с подвижной штангой 9, перемещает шток 10 часового индикатора 11, который фиксирует величину измеряемого груза колодками 12, обжимаемыми кольцевой пружиной 18.
Зафиксированный замер сбрасывается с помощью кольцевой пружины 18. При этом шток 10 часового индикатора 11 растормаживается и возвращается в исходное положение.
Силу мышц человека замеряют при сжатии им неподвижной 1 и подвижной 5 рукояток.
Для замера веса человека весосиломер подвижной рукояткой 5 устанавливается на подпятник 14. Прп этом тяги 4 и траверса 8, несущая грузовой крючок 2, снимаются, Предмет изобретения
Весосиломер, содержащий установленную в оощем корпусе с жестко закреплепной на нем
30 рукояткой силовую пружину, кинем атически
258668
„ль, Рыг 1
Фиг 2
Составитель Г. К. Ловягина
Редактор T. Иванова Техред А. А. Камышникова Корректор С. М. Сигал
Заказ 783/6 Тираж 499 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва К-35, Раушская наб,, д. 4, 5
Типография, пр. Сапунова, 2 связанную с огсчетным индикатором часового типа, отличающийся тем, что, с целью уменьшения габаритов и повышения чувствительности с одновременным расширением диапазона измеряемой величины, шток часового индикатора связан с подвижным упором силовой пружины, жестко соединенной через хвостовик с дополнительной подвижной рукояткой, в которой укреплены располоккенные по обе стороны корпуса тяги, связывающие
5 подвижную рукоятку с траверсой, несущей грузовой крючок.
