Способ настольной динамической игры, например, в хоккей, и устройства для его осуществления

Способ настольной динамической игры, например, в хоккей, и устройства для его осуществления

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к динамичным играм небольших масштабов, такие как пинбол, бильярд, боулинг. Это изобретение также направлено на адаптацию физической деятельности, такой как мини-хоккей, хоккей на стержнях, настольный футбол или аэрохоккей. Более конкретно, изобретение обеспечивает более контролируемый и динамичный способ игры с участием игроков в метании маленьких шариков или шайб в ворота соперника, в то время как другой игрок защищает эти ворота. Данное изобретение также относится к развитию ловкости рук в различных динамичных ситуациях, включая защиту или ловлю объектов, аналогично действиям бейсболистов, хоккеистов, когда объект посылается битой, а ловится игроком а ловушкой на застежке-липучке. Кроме того, данное изобретение представляет собой устройство, которое относится к играм с куклами.

Уровень техники Первоначально известен, обычные настольный хоккей, таких как хоккей на стержнях, настольный футбол, в котором ручной поворотный элемент привязан к игровому полю и одновременно можно вращать небольшие клюшки, чтобы пройти, блокировать, или стрелять мячом или шайбой. Ограничения в движении клюшки были сведены к вращению. В результате, отсутствала способность повышать точность попадания мячом или шайбой в ворота. Кроме того, вратарь ограничен в движении влево или вправо, в то время как движения вратаря оригинальны в спортивных играх, он можете лечь, блокируя низколетящие шайбы, встать для блокировки, поднять руку, чтобы поймать, и двигать ногами в различных направлениях или развести их в стороны. Следовательно, миниатюрный вратарь ограниченно имитирует способами оригинального спортсмена и yve не хватает ногих возможных сценариев игры.

Другой вариант игры в воздушный хоккей, где игрок обладает большей гибкостью, чтобы перемещаться свободно по поверхности для удара или блокировки шайбы. Тем не менее, игра часто ограничивается двумя игроками и практически остается двумерной, потому что шайба остается на уровне поверхности.

Еще одна измененная в меньших масштабах версия хоккея происходит на полу с небольшими хоккейными клюшками и в ней игрок может встать, сесть или встать на колени. Этот мини-хоккей также известный как хоккей на коленях ограничен часто отсутствием внутреннего пространства обязывающее использовать меньшие ворота и слишком часто мало адаптирован к большим телам игроков. Клюшка часто требует поворота вокруг плеч и перемещение рук затруднительно вследствие ограниченной длины. Кроме того, короткая клюшка не может использовать эффект рычага благожелательно и, таким образом, невыгодна для достижения быстроты и точности при выполнении кистевых бросков или щелчков. Часто нежелательно и неадекватное игровое поле в котором отсутствуют щиты, в результате шайба часто вылетает из выделенной области.

Чтобы блокировать или ловить мяч или шайбу, рука снабжается ловушкой, которая широко используется в видах спорта, таких как бейсбол или хоккей, также используются перчатки и щитки для этих целей. Другой вариант содержит всеобъемлющее мяч с ремнями для вставки вручную и с помощью крючка и липучки, чтобы получить брошенный мяч, который также снабжен застежкой-липучкой. Поскольку все эти типы функционирую только путем захвата или закрытия зазора между двумя ребрами, и блокирования, или крепление путем перемещения твердых предметов, они не требуют конкретного использования различных пальцев. Таким образом, эти вариации у устройства едва ли дают выгоду от использования различных пальцев и ограничены в дополнительных функциях.

Раскрытие изобретения

Задачей настоящего изобретения является создание маломасштабной динамичной игры, требующей использования устройства с ручным управлением, которое может быть дополнительно использовано с вратарем на игровой поверхности платформы для бросания и ловли шайбы. Предпочтительный вариант осуществления настоящего изобретения состоит из небольшой адаптации масштабов спортивного хоккея и имитации основных динамичных элементов с способов использования хоккейного оборудования.

Ручной аппарат имеет две основные функции, которые могут быть объединены или разделены. Во-первых, этот ручной аппарат может быть использован с установкой на палец вадельца. Во-вторых, этот ручной аппарат также может быть использован, по крайней мере как один элемент для захвата. Предпочтительный вариант осуществления используется в качестве вратарей с оборудованием для рук, которое приспособлено для представления хоккейного вратарея. Это обеспечивает гибкий и эргономичный способ играть с маленькими воротами на небольшом участке. Этот предпочтительный вариант имеет удлиненную площадку с оборудованием, которое имитируют движения, такие как игра лежа или расположение ног, и представляют собой общий вид реального хоккейного вратаря с реалистичными движениями и позами. Кроме того, при использовании ручного аппарата, чтобы блокировать бросок, застежки-липучки добавить возможность улавливать небольшому шайба обернутую миниатюрной петлей изх нейлона.

Вратарский способ позволяет защитить цель или блокиров шайбу конкретными движениями одной руки, используя руки и запястья для управления вратарем вручную и с помощью пальцев, чтобы переместить нижнюю его часть. Аппарат на пальце может быть адаптирован для использования вратарских приемов, При этом обеспечивает улучшенное управление движениями удлиненных элементов.

В предпочтительном варианте осуществления бросков дает возможность моделировать использование хоккейной клюшки в уменьшенном масштабе, с использованием конфигурации нескольких элементов, сохраняя при этом большинство функций регулярной хоккейной клюшки и интуитивный способ ее эффективного использования. Одним из преимуществ является повышение эффективноси совершения бросков с одной стороны, и кистевых движений пользователя, причем, поворотнаяр рукоятка поворотного элемента позволяет крюку клющки поднять небольшой шайбу и с с точностью ее ибросить, в то время как с другой стороны пользователь может удерживать ручку поддержки. В результате, это уменьшает затруднения в перемещении тела рук, тем самым, позволяя активно заниматься действиями на игровой площадке. Длине аппарата допускает возможность играть длинными руками, чтобы усилить контроль за действием рычага, и имитировать ощущение реальной хоккейной клюшки. Устройство вбрасывания шайбы может перемещаться по нескольким осям, чтобы клющка могла скользить и поворачиваться в нескольких направлениях, для имитации движений хоккеиста, таких как обработке клюшки, кистевой бросок, щелчок, бросок, блок-шот, и срезка.

В предпочтительном варианте осуществления эта игра включает в себя небольшую метательную шайбу в ворота на одном конце и блокирование таких небольших шайба от попадание в ворота на другом конце. Предпочтительный вариант осуществления игровой поверхности обеспечивает игру до шести игроков одновременно использовать аппараты для игры. Кроме того, настоящее изобретение может быть составлен из механизмов различных альтернативных вариантов, таких как новые виды деятельности или реалистичная адаптация другой игры или физической активности, такой как хоккей или футбол. Дополнительное описание этой новой формы динамичной игры станут более ясными из рассмотрения чертежей и описания.

Краткое описание чертежей

На Фиг.1 представлен вид в перспективе предпочтительного варианта осуществления устройства ручного управления.

На Фиг.2 представлен в разрезе вид сзади предпочтительного варианта осуществления устройства ручного управления, показывающий некоторые внутренние компоненты.

На Фиг.3 представлен в разрезе вид сзади предпочтительного варианта осуществления устройства ручного управления с меньшим количеством деталей.

На Фиг.4 представлен вид снизу в перспективе предпочтительного варианта осуществления устройства ручного управления.

На Фиг.5 представлен в разрезе частичный вид снизу предпочтительного варианта осуществления устройства ручного управления.

На Фиг.6 представлен вид сверху в перспективе предпочтительного варианта осуществления устройства ручного управления.

На Фиг.7 представлен в разрезе частичный вид сверху предпочтительного варианта осуществления устройства ручного управления.

На Фиг.8 представлен вид в перспективе предпочтительного варианта осуществления устройства для выбрасывания шайбы.

На Фиг.9 представлен вид в перспективе предпочтительного варианта осуществления Клюшка слегка наклоненного.

На Фиг.10 представлен вид в перспективе альтернативного варианта осуществления Клюшка слегка наклоненного.

На Фиг.11 представлен вид в перспективе другого альтернативного варианта осуществления устройства для выбрасывания шайбы.

На Фиг.12 представлен вид сбоку в перспективе предпочтительного варианта осуществления игрового поля.

На Фиг.13 представлен вид сверху в перспективе предпочтительного варианта осуществления игрового поля.

Осуществление изобретения

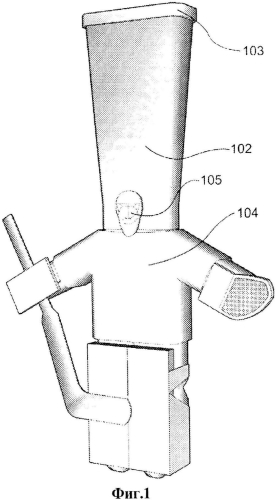

Фиг.1 изображает вид в перспективе предпочтительного варианта осуществления устройства ручного управления, представляющего собой основное оборудование хоккейных вратарей. Оно состоит из трубчатого рукава 102, который предпочтительно выполнен из нейлона. Трубчатый рукав расширяется к верху устройства ручного управления и имеет встроенный металлический каркас 103 в главном периметре. Корпус 104 изготовлен из нейлонового трикотажа охватывающего среднюю часть устройства ручного управления по фиг 1. Пластмассовая деталь в форме маски вратаря 105 крепится к ручному устройству.

Фиг.2 показывает вид сзади в сечении устройства ручного управления, показанного на фиг.1 с трубчатым рукавом 102 и кожухом 104 разрезанным пополам. Нагнетательный вентилятор 202 и его кабель 203 установлены за рамкой короба 201. Открытый периметр рамки короба 201 затягивается вокруг краев дополнительным упругим хомутом 205. Элементы управления 206, полностью выполнен из металла и имеет ручку состоящую из левого рычага 207, правого рычага 208 и нижнего рычага 209. Левый и правый рычаги имеют форму, обеспечивающую их перекрытие в центре в виде обычной заклепки. В то время как левый рычаг поворачивается налево, правый рычаг придерживаться с правой стороны. Их два удлиненных конца крепятся к нижней части рамки короба 201. Нижний рычаг 209 приварен к кольцу 210, который окружает перекрытие рычагов. Сверху рычаг 211 также приварен к кольцу, прикрепленному к трубчатому рукаву 102.

Фиг.3 показывает в разрезе вид сзади на устройство ручного управления по фиг.1 без трубчатого рукава 102, вентилятора 203, корпуса 104, и элементы управления 206. Этот предпочтительный вариант осуществления имеет рамку 201 держателя пальца, состоящую из пакета, который имеет отверстие в верхней части и делит центральную оболочку 301 на четыре держателя: левую сторону оболочки 302L, правую сторону оболочки 302R, и две нижние стороны оболочки 303L и 303R. Две линии сгиба 304L и 304R выполнены швейной строчкой и предназначены предпочтительно для охвата обоих рукавов. Две нижние оболочки представляют собой два удлиненных элемента 305L и 305R ниже их линии сгиба. Левая оболочка нижнего левого удлиненного элемента отделяется от оболочки правого нижнего удлиненного элемента проемом 306. Элемент рамки 201 и его оболочка изготавливаются из нейлоновой ткани. Нейлоновая ткань с крупными отверстиями сетки располагается в позиции 307.

Фиг.4 показывает вид в перспективе на нижние оболочки 303L и 303R фигурки устройства ручного управления, показанного на фиг.1. Левый удлиненный элемент 305L расположен ниже линии изгиба 304L оболочки левой 303L конечности. Левый удлиненный элемент 305L и левая 303L оболочка нижней конечности выполнены с небольшим изменением масштаба вратаря 401L и устройства площадки. Компоненты правой стороны соответствуют площадке 401R устройства.

На фиг.5 показан вид снизу в частичном разрезе левого удлиненного элемента 305L, показанного на фиг.4, при этом часть его срезана для отображения внутренних слоев и левой площадки 401L устройства. Левый удлиненный элемент 305L заполнен материалом из твердой древесины, как показано на 501L и снабжен магнитом 502L. Нога 503L выполнена из пластика и прикреплена к твердой древесине 501L ниже удлиненного элемента 305L. Правый удлиненный элемент 305R соответственно настраивается так же, с использованием тех же компонентов и материалов. Левая часть 401L устройства площадки имеет силиконовые листы 504L пришитые к левым нижним оболочкам 303L и 305L левых удлиненных элементов. Дополнительный слой кожи и ткани 506L сверху крепится вокруг левых нижних оболочек 303L и 305L левого удлиненного элемента. Правая площадка 401R устройства, соответственно, установлена также и с использованием тех же компонентов и материалов.

Фиг.6 показывает вид сверху в перспективе на устройство ручного управления с левой и правой оболочками 203L и 203R. Вспененный слой 601 прикреплен к внутренним слоям передней части короба рамки 201 удерживающей нейлон. Левая рука 203L держит маленький элемент экипировки 602. Правая рука 203R образа вратаря держит маленький другой элемент экипировки вратаря - щиток 603. Другой элемент экипировки вратаря - клюшка вратаря 604 изготовлена из толстой кожи, искривлена в направлении передней части площадки устройства 401L и 401R. Центральная оболочка 301 имеет переднее отверстие 605, встроенное в нижний слой нейлона фронтального слоя.

Фиг.7 показывает вид сверху с частичным разрезом устройства ручного управления, показанного на фиг.6 для отображения внутренностей оконечности оболочки боковых держателей 203L и 203R пальцев. Левая сторона оболочки 203L и правая сторона оболочки 203R содержат материал лиственных пород 701L и 701R, установленный внутри и снабженный пластмассовым кронштейном 702L и 702R, установленным в переднем слое. Ловушка 602 выполнена из листа пластика 703L в форме зрелищного силуэта, и обернутого кожей, которая снабжена застежками-липучками 705. Обычный винт (не показан) связывает ловушку 602, пластиковый кронштейн 703L, левую 203L оболочку, и лиственный материал 701L. При этом щиток 603 выполнена из пластикового листа 703R и покрыт кожей 704R. Обычный винт (не показан) связывает щиток 603, вратарскую клюшку 604, пластиковый лист 703R, правую оболочку и лиственный материал 701 R, причем слой пены 601 добавляется во внутренней передний слой между верхней частью держателя рамки 201 и нижними оболочками 303L и 303R.

Фиг.8 показывает вид в перспективе предпочтительного варианта осуществления устройства для выбрасывания шайбы, которое состоит из поворотного элемента 801 с поворотной ручкой 802, поворотным валом 803, и поворотным блоком 805. Поворотная ручка пользователя 802, предпочтительно из дерева, прикреплена к поворотному валу 803, предпочтительно изготовленному из металлического стержня. Вращающийся вал 803 проходит через рукоятку поддержки 804, предпочтительно из дерева, прикрепленную к изгибу 805, предпочтительно выполненному из дерева. Поворотный блок соединен с черенком 806, предпочтительно выполненным из алюминия, который прикреплен к крюку 807, в виде крюка хоккейной клюшки, и предпочтительно выполненного из пластика. Крюки вытянуты, изогнуты и тянутся от распределительного блока пользователей. Рукоятки пользователей расширяются от крюка.

Фиг.9 показывает вид в перспективе Клюшка на фиг. 8 с поворотной ручкой пользователя 802 в слегка повернутом положении с опорным элементом 804. На чертеже показаны вращающийся вал 803, поворотной блок 805, черенок 806 и крюк 807, состыкованные с поворотной ручкой 802 с небольшим наклоном.

Фиг.12 показывает вид сбоку в перспективе предпочтительного варианта осуществления игрового поля, которое накрыто с двух краев 1202 и 1203 соответствующими идентичными щитами 1204 и 1205. Центральный прозрачный щит 1206, изготовлен из пластмассы и установлен в центре игровой поверхности платформы. Два других прозрачных щита 1207 и 1208 на каждом краю 1202 и 1203, изготовленные из пластмассы, смонтированы на каждом конце игровой поверхности платформы. Металлический экран 1209 установлен вокруг игровой поверхности 1210. Двенадцать магнитов 1211 встроены в игровую поверхность 1210 ниже экрана 1208 на одном краю 1202. Точно также расположены магниты встроен на игровой поверхности 1210 на другом краю 1203.

Фиг.13 показывает общий вид сверху игрового поля по фиг.12, с четырьмя выделенными углами 1301, 1302, 1303 и 1304, и двумя выделенными сторонами 1305 и 1306. Два сегмента сетчатых щитов 1307 и 1308 прикреплены к кромкам прозрачного щита 1207 и соединены между собой разъемной кромкой 1301. Та же конструкция сетки экрана выполнена на всех четырех углах 1301, 1302, 1303 и 1304. Верхний центральный сетчатый щит 1309 прикреплен к центральному прозрачному пластиковому щиту 1206. Нижний центральный сетчатый щит 1310 прикреплен к металлической окантовке щита 1209. Центральное входное отверстие 1305 расположено между верхним сетчатым щитом 1309 и нижним щитом 1310. Центральный экран с другой стороны 1306 установлен точно таким же образом.

устройство ручного управления по фиг.1 можно использовать, надев на пальцы рамку держателя 201 и элемент 206, показанные на фиг.2. Использование ручных аппаратов показанных на фиг.3 для пальцев левой или правой руки может быть осуществлено путем размещения пальцев в рамках 201 таким образом, чтобы ладонь была обращена вперед или назад. Указательный и средний пальцы вставляются в любой из рукавов нижней оболочки 303L или 303R, а безымянный палец и мизинец вставляются в оставшейся нижние оболочки 303L или 303R.

Ручные аппараты по фиг 3 используются также путем установки их на пальцы, что позволяет левым или правым большим пальцем перемещать либо самого вратаря 602, либо его щиток 603 в зависимости от того, левая или правая рука игрока используется и каким образом направлена рука, вперед или назад. Это позволяет игроку различными движениями представлять движения рук реальных вратарей, вставив палец в соответствующую оболочку. Левая оболочка 302L управляет ловушкой, а правая оболочка 302R контролирует щиток. Поэтому игрок может выполнять движения имитирующие способность вратаря ловить ловушкой, либо отбивать шайбу щитком и клюшкой 604 или посылать ее подальше. Клюшка 604 также может быть использована для предотвращения попадания броска в пространство 306 между рукавами нижних оболочек 303L и 303R и их удлинениями 305L и 305R. Слой застежки-липучки 705 на фигурке добавляет возможность закрепить на нем небольшую шайбу.

Еще один вариант для использования устройства показан со ссылкой на фиг.3. Захватывая элементы управления 206 с одной стороны, можно рычагами так управлять аппаратом, чтобы блокировать направление полета шайбы. Элементы управления позволяет рукой управлять левым и правым рычагами 207 и 208. Рука также может воздействовать на кольцо 210 или верхний рычаг 211. Элементы управления могут быть захвачены сзади, снизу, сверху или сбоку. Это дополнительно позволяет игроку скользить пальцами между элементом захвата и устройством ручного управления. Элементы управления частично связаны с удлиненными элементами 305L и 305R. Воспроизводить различные движения можно нажатием вниз, вверх, поворачиваясь боком, применяя давление на удлиненные элементы, что позволяет быстрыми движениями руки приводить в движение щиток и ловушку 602 и 603.

Нижняя часть ручного аппарата включает рукава нижней оболочками 303L и 303R, изображающие бедра, изгибы 304L и 304R изображают колени, а удлиненные элементы 305L и 305R изображают голеностоп. Нижние оболочки 303L и 303R используются в качестве направляющих элементов, их можно согнуть в нескольких направлениях в том числе вперед, в стороны и под углом. Нижние оболочки используются для удлинения элементов 305L и 305R, которые могут располагаться под углом к нижним оболочкам. Используя элементов управления 206 или вставляя пальцы в рамки держателей 201, можно управлять двумя нижними оболочками 303L и 303R. Нажатием вниз можно вызвать изгиб и поворот нейлоновой ткани от линии сгиба 304L и 304R между нижней оболочек и их удлинениями 305L и 305R. Пальцами можно управлять направлением удлиненных элементов, можно их расширять и поворачивать. Управление можно осуществлять указательным, средним пальцем, а также безымянным пальцем и мизинцем.

Используя элементы управления 206, можно удлиненные элементы направлять в разные стороны и раздвигать друг от друга, сдвигая левый и правый рычаги 207 и 208 друг с другом, что позволяет раздвигать нижние оболочки. Так как удлиненные элементы 305L и 305R связаны с последующими элементами, они воздействуют на них сверху вниз и могут быть слегка разделены друг от друга путем нажатия вниз управляющего элемента, связанного с нижней оболочкой. В результате давления вниз со стороны удлиненных элементов к поверхности, может быть вызван изгиб удлиненного элемента, который становится под углом к задней стороне устройства ручного управления. Удлиненный элемент также может быть развернут наружу, образуя угол между спиной, что более точно соответствует позе реального хоккейного вратаря до, во время и после его манипуляций на коленях.

Как показано на фигуре 5 силиконовый лист используется для разгибания левого удлиненного элемента 504L. Он встроен в каждую щитки 401L и 401R таким образом, чтобы создавать напряжение позволяющее каждой площадке разогнуться после каждого изгиба. Это позволяет быстро возвращать фигурку в исходное положение, что более соответствует динамичной игре. Кроме того, можно реализовать позу лежащего вратаря, достигаемую путем размещения устройства ручного управления по фиг.1 на игровой поверхности. При этом, элементы 206 управляются указательными пальцами вставленными сбоку. Также могут быть реализованы многие другие движения, такие как сидячая поза, плавное движение и прыжки, которые выполняются путем перемещения ручного аппарата движениями запястья и руки. Поворотами и давлением на игровую поверхность также можно добиться представления других вратарских движений.

На фиг. 6 показано, что к внутреннему слою передней части рамки рукава 201 ручного устройства добавляется пена 601 для комфорта, защиты, и затягивания рукава на руке пользователя. Как и у реального хоккейного вратаря в игровой позиции, ручное устройство имеет среднюю и верхнюю часть, включающую голову, плечи, грудь, живот, спину и поясницу, которые могут сгибаться. Добавление пены в первую очередь способствует этой цели. Добавление пены обеспечивает дополнительную жесткость ручного аппарата, позволяет ему стоять и сохранять гибкость изгибе верхней части вперед, так, чтобы соответствовать обычной игровой стойке вратарей. Это полезно также для захвата элементов управления 206, когда вставленные пальцы оба осуществляют изгиб средней и верхней части вперед. Наклон устройства с ручным управлением вперед осуществляется путем надавливания на нижний рычаг 209. Относительно трубчатого рукава 102 можно поднимая нижней рычаг 209, поворачивать верхний рычаг 211 поворачивать кольцо 210. Кроме того, все три рычага управлять руками вратаря, который изображает легкий наклон вниз при легком нажатии на левый рычаг 207, правый рычаг 208, и нижний рычаг 209. В результате, верхняя часть нижних кожухов и будет изгибаться вперед, а удлиненные элементы могут сгибаться. Аналогично, вставленный палец с ладонью, направленной вперед может слегка нажимать на ручное устройство для достижения такого же результата. Это позволяет придать вратарю стандартную позу вприсядку с направленными вперед коленями и головой, Ноги в голеностопе при этом могут быть слегка согнуты.

Как показано на фиг.5 для левого удлиненный элемент 305 L в оболочку нижнего левого держателя пальца 303L, встроен магнит 502L, чтобы на игрока действовало отталкивание от намагниченной игровой поверхности 1210 по фиг.12. Это создает ощущение скользкой поверхности и увеличивает скорость движения устройства ручного управления. Магниты встроены в оба удлиненных элемента 305L и 305R. Ссылка на фиг.2 показывает действие вентилятора 202 работающего под корпусом 104 и выталкивающего воздух из сетчатой ткани 307, расположенной на рамке держателя пальца 201, как показано на фиг.3. При этом воздуха выпускается из переднего отверстия 605, показанного на фиг.6. Это обеспечивает комфорт для руки пользователя и долговечность устройства ручного управления в результате интенсивной циркуляции воздушного потока, предотвращающего накопление влаги.

В данном изобретении раскрывается способ действия вратарей, включающий использование движений запястья, руки и пальцев, чтобы блокировать полет шайбы или ввод ее в игру. Этот способ использует согласованные движения рук, запястья и пальцев. Например, сгибая запястье, можно совершать боковые движения. Для выполнения вратарских движений требуется использование нескольких пальцев, причем, указательный и средний палец совместно управляют одним элементом, а безымянный палец и мизинец управляют другим элементом, обеспечивая передвижения двух этих элементов по поверхности. Пальцы могут также перемещаться из позиции, направленной на поверхность в другие направления, соответственно перемещая два управляемых элемента. Способ может быть использован для блокировки летящих объектов. Использование данного оборудования дает возможность вратарям изображать различные приемы защиты, добавляет эстетичность и разнообразит функции компонентов или удлиненных элементов. Предпочтительный вариант осуществления ручного аппарата со ссылкой на фиг.1 был адаптирован для использования этого метода. Благодаря этому методу управления вратарем, вратарь защищает ворота 1204 или 1205 на игровой поверхности платформы фиг.12 под действием интерактивных рефлексов пользователя. При этом, используются все элементы ручного устройства в координации с движениями пальцев, в том числе большого пальца, запястья и руки. Это позволяет с ловкостью управляться с быстро летящей небольшой шайбой. Кроме того, удлиненные элементы 305L и 305R закрепленные на пальцах могут быть использованы для защиты значительной площади ворот путем различного их расположения на игровой поверхности. Использование этого способа вместе с укрепленным на руке вратарем позволяет имитировать множество возможных движений хоккейного вратаря в различных позах, таких как расположение вратаря на коленях и с ногами, вытянутыми в шпагат.

Клюшка в устройстве ручного управления по фиг. 8 может быть поднята пользователем для того, чтобы двигаться дальше в любых направлениях. Клюшка состоит из поворотного элемента 801 используемого для вращения черенка 806. Запястье используется, для поворота ручки 802. При этом рука поддерживает опорный элемент 804 и управляет ручкой 802. Ручка связана и вращается вместе с валом 803, узлом 805, черенком 806 и пластмассовым крюком 807 на конце. Вал 803 связанный с опорным элементом 804, показанные на фиг. 9, совершает круговые или поступательные движения, которые вызывают соответствующие движения клюшки по игровой поверхности 1210 и над ней. На фиг.12. клюшка вытянута и вместе поворотным элементом управляется распределительным блоком поворотных элементов, который позволяет совершать круговые движения. Клюшка пользователя управляется ручкой поворотного элемента для скольжения в нескольких направлениях, в том числе вниз, вверх и в сторону движения руки пользователя. Крюк клюшки выгнут таким образом, чтобы иметь возможность метать небольшую шайбу с высокой точностью от поверхности к воротам 1204, чтобы попытаться забросить шайбу в вороа охраняемые устройством ручного управления, показанного на фиг.1. Такая конфигурация позволяет интуитивное чувствовать небольшую шайбы для совершения кистевого броска, Удар по воротам может совершаться справа, слева или в виде щелчка. Кроме того, клюшка также используется для прохода с шайбой, для ее отбора и для защиты ворот 1205 от летящих шайб.

Игровая поверхность платформы по фиг. 12 и 13 имеет набор 1206 щитов, 1207 и 1208, чтобы маленькие шайбы не вылетали. Игровая поверхность платформы имеет два конца 1202 и 1203, каждый из которых содержит два угловых отверстия 1301, 1302, 1303 и 1304 в соответствующих прозрачных пластиковых щитах 1207 и 1208, чтобы можно было вставить левую или правую руку для манипуляций устройством ручного управления по фиг. 1 и для защиты соответствующих ворот 1204 и 1205. Размеры отверстий больше размеров ручных аппаратов. Длинное центральной входное отверстие 1305 расположено под центральным прозрачным пластмассовым кожухом 1206 с обеих сторон и предназначено для функционирования клюшек ручного управления по фиг. 8. До шести игроков могут одновременно участвовать в игре на всей игровой поверхности платформы и принимать участие в интерактивном динамическом действии.

До двух игроков по всей игровой поверхности платформы могут использовать ручные аппараты и до четырех игроков могут использовать клюшки по фиг.8. Игроки могут использовать одну или две руки, чтобы контролировать клюшки для контроля движения шайбы и для попыток забить гол в противоположные ворота. Одна и та же рука может вставляться в устройство ручного управления с ладонью направленной вперед, и она же может использоваться для захвата и контроля клюшки ручного управления по фиг. 8. Захватывая элементы управления 206 игрок может с одной стороны управлять устройством ручного управления и, с другой стороны, игрок может одновременно управлять клюшка. Два устройства позволяют проявить динамическую активность и развить координацию и ловкость движений. Перемещения и точные броски, совмещаются с возможностью блокировки бросков.

Игровая поверхность 1210 по фиг.12 на стороне 1202 имеет десяток встроенных магнитов 1211 для отталкивания удлиненных элементов 305L 305R устройств ручного управления по фиг. 1, для имитации скользкой поверхности. Магниты также встроены в игровую поверхность 1210 на другой стороне 1203 для осуществления той же функции эквивалентным образом.

Другие варианты осуществления настоящего изобретения также возможны.

Хотя в варианте осуществления со ссылкой на фиг.2, рамка 201 для удержания пальца устройства с ручным управлением используется со стороны оболочки, нижние оболочки также представляют собой элементы для пальцев, которые также могут управлять удлиненными элементами 305L и 305R, щитком 603 и ловушкой 602. В некоторых вариантах, направленные элементы могут содержать компоненты встроенные внутрь, ниже, сзади, сверху, или перед ним. Они могут быть связаны, закреплены с частью устройства ручного управления, и могут представлять собой разветвление в удлиненных элементах. Таким образом, их можно контролировать пальцами, управляющими ручными аппаратами или они могут быть непосредственно связаны с одним или несколькими частями ручного аппарата.

Хотя в варианте осуществления со ссылкой на фиг.2, рамка 201 для удержания пальца устройства с ручным управлением используется со стороны оболочки, нижние оболочки в определенных вариантах могут быть составлены из шарниров, или других гибких материалов, таких как металлические пружины или могут быть каучуковые для представления гибких рук и ног.

Хотя в варианте осуществления со ссылкой на фиг.1, в устройстве ручного управления представлены элементы управления 206, в определенных вариантах устройства ручного управления палец может не использоваться для управления этими элементами.

Хотя в вышеизложенном варианте пена 601 и нейлон в рамке 201 используются для обеспечения возможности сгиба вперед средней и верхней части устройства ручного управления, в некоторых вариантах осуществления может быть использован и другие гибкие материалы, например, металлы, пластмассы, ткань, резины, или данные элементы могут быть выполнены из частей, связанных петлями, шарнирами, шаровыми опорами, или пружинами для обеспечения возможности средней и верхней частям складываться, разворачиваться, поворачиваться или наклоняться вперед. Кроме того, зона изгиба может состоять из нескольких частей. Средние и верхние части могут включать в себя элементы, изображающие голову, плечи, грудь, спину, талию.

Хотя в вышеизложенном варианте пена 601 и нейлон в рамке 201 используются для обеспечения возможности разгибания средней и верхней части устройства ручного управления, в некоторых вариантах высвобождение может происходить за счет использованием веса или различных размещений одного или несколько материалов, таких как пружины, резины, пластмассы или металл. Дополнительные изменения могут использовать и другие способы, такие как электрический ток, магнетизм, струны, воздух или такие сочленения, которые создают напряженность или диспропорции, позволяя средней и верхней частям разогнуться после изгиба или поворота. Средние и верхние части могут включать в себя части, изображающие голову, плечи, грудь, спину, талию.

Хотя в варианте осуществления со ссылкой на фиг.1, устройство ручного управления расположено прямо, когда оно не используется, некоторые варианты осуществления могут быть составлены из устройств в слегка согнутом положении, когда они не используются. Например, устройство ручного управления может состоять из составных частей устройства и находиться в слегка согнутом положении, причем, давление элементов управления может быстро привести к дальнейшему изгибу конечностей такого составного устройства.

Хотя в варианте осуществления со ссылкой на фиг.1, устройство ручного управления, когда оно не используется, расположено прямо, некоторые варианты осуществления могут быть составлены из устройства ручного управления в позе, которая имитирует вратаря, опустившегося на колени. Например, ручное устройство может иметь щитки, согнутые в неиспользуемом состоянии и распрямленные при активном состоянии. Например, нажатие кнопки, поворот ручки, срабатывание триггера от коммутатора, вытягивание проволоки, или освобождение проводов может возвратить такое оборудование с исходное состояние.

Хотя в вышеизложенном варианте нижняя, средняя и верхняя части устройства расположены прямо в исходном состоянии, как показано на фиг.3, в некоторых вариантах осуществления исходное состояние нижней, средней или верхней части может быть полностью согнутое, слегка согнуты, или наклонено под углом к сторону. Например, когда неактивный, удлиненный элемент, представляющий тело и элемент, представляющий бедро может быть слегка наклонен в то время как линия сгиба представляющая колено, может быть слегка согнута или полностью согнута. С другой стороны, неактивные части оболочки представляющие руки, ловушку, и щиток могут располагаться под небольшим углом, слегка согнуты, или полностью согнуты.

Хотя в вышеизложенном варианте нижняя, средняя и верхняя части устройства расположены прямо в исходном состоянии, как показано на фиг.3, в некоторых вариантах осуществления начальное состояние нижней, средней или верхней части могут быть полностью согнуты, слегка согнуты, под углом в стороны, а также передняя или задняя части могут располагаться под углом, или остаться разогнутыми. В активном состоянии согнутые детали могут быть разогнуты, в то время как некоторые изогнутые части могут оставаться неизменными. Может быть использована фиксированная поза, в которой нижние оболочки, среднюю часть и верхняя находятся в согнутом состоянии, а части с удлиненными элементами могут быть добавлены, согнуты или повернуты при активном состоянии.

Хотя в варианте осуществления со ссылкой на фиг.1, устройство ручного управления, представляющее хоккейного вратаря, имеет множество частей, такие как площадки 401L и 401R, ловушка 602, щиток 603 и маска 105, в некоторых вариантах осуществления ручных аппаратов они могут иметь другую форму и расположение, или состоять из одной или нескольких частей, представляющих различные элементы устройства или одежды, такие как маска, шлем, трикотаж, брюки, щит, или фигуру. Также могут быть использованы накладные тонкие материалы, такие как печатная графика или вышивка. Более того, могут быть использованы защитные элементы на грудь и шею защитника, Дополнительно могут использоваться ремни, хоккейные брюки, или коньки.

Хотя в варианте осуществления со ссылкой на фиг.3, устройство ручного управления состоит из удлиненных элементов 305L и 305R, в некоторых вариантах осуществления устройство ручного управления они могут иметь другую форму, расположение или
