Реферат

ПЕРЕКРЕСТНАЯ ССЫЛКА НА РОДСТВЕННЫЕ ЗАЯВКИ

Данная заявка является частичным продолжением патентной заявки США № 13/115,197, поданной 25 мая 2011 г., является частичным продолжением патентной заявки США № 12/818,684, поданной 18 июня 2010 г., которая испрашивает приоритет предварительной патентной заявки США № 61/268,957, поданной 18 июня 2009 г., и является частичным продолжением предварительной патентной заявки США № 61/545,394, поданной 10 октября 2011 г.

ОБЛАСТЬ ТЕХНИКИ

Настоящее изобретение относится к системе мониторинга формы.

УРОВЕНЬ ТЕХНИКИ

Прежде разрешалось эксплуатировать формы для литья под давлением в прессе для очень длинных партий деталей; и форма редко изымалась из пресса для хранения. В этих использовавшихся в прошлом системах, формы были неразрывно связаны с прессом, что позволяло использовать счетчики циклов на самом прессе для обеспечения количества циклов формы, и это использовалось для обеспечения информации относительно профилактического обслуживания, например, очистки формы или смазки важных поверхностей.

Современные производители используют методы работы «точно вовремя», согласно которым покупатель не запасает в больших количествах пластмассовые детали, но изготавливает детали более мелкими партиями для доставки по мере необходимости. Такие методы работы «точно вовремя» могут требовать замены форм в прессе для изготовления разных деталей по мере необходимости. В результате, счетчики циклов пресса, которые отсчитывают количество циклов пресса, уже не пригодны для составления графиков обслуживания, поскольку целый ряд разных форм используется в прессе в течение относительно коротких периодов времени.

В настоящее время, могут вестись записи, когда и как долго эксплуатировалась конкретная форма, с использованием механических счетчиков, которые присоединены к соответствующим формам. Такие механические счетчики включают в себя счетчик циклов COUNTERVIEW® производства Progressive Components International Corporation of Wauconda, Illinois. Патент США 5,571,539, выданный Starkey, включен в данное описание посредством ссылки и предлагает один такой механический счетчик. Такие механические счетчики показывают текущий счет количества циклов, пройденных конкретной формой, но дают мало сведений о процессе производства.

Механические счетчики, например счетчик циклов COUNTERVIEW®, могут положительно отслеживать активность формы и удостоверять данные мониторинга процесса. Кроме того, серийный номер можно физически присоединять к поверхности счетчика циклов COUNTERVIEW® для установления связи между счетчиком циклов и конкретной формой. Затем, благодаря установленной связи между счетчиком циклов и формой, производитель может отслеживать данные формы и, таким образом, улучшать обслуживание формы.

Такие механические счетчики могут быть восприимчивы к физическому вмешательству и также могут приводить к неточностям в ведении записей вследствие привлечения операторов-людей для проверки и регистрации отсчетов циклов формы и/или серийных номеров. Ненадлежащее или недостаточно частое ведение записей, связанных с конкретной формой может оказывать негативное влияние на обслуживание формы и/или поддержание нужного запаса готовых деталей. Очевидно, без надлежащего обслуживания формы для литья под давлением, может происходить повреждение, приводящее к простою из-за неисправности. Аналогично, невозможность поддерживать нужный запас деталей может иметь серьезные последствия для итогового производства.

Таким образом, сохраняется необходимость в усовершенствованном счетчике циклов и производственном мониторе и усовершенствованном способе отслеживания и/или сообщения производственных параметров и методов работы.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

В соответствии с настоящим изобретением, форма для литья пластмассы под давлением или аналогичный воздействующий производственный инструмент снабжен монитором, который активируется с каждым открытием и закрытием цикла формы для поддержания отсчета осуществляемых рабочих циклов, а также дополнительной информацией о форме и ее эксплуатации. Монитор, предпочтительно, является относительно недорогим и малозаметным и способен выдерживать тяжелые условия окружающей среды, в том числе экстремальные температуры и удары, которые могут встречаться в операции формовки. Эта информация поддерживается или связана с монитором в форме, находится ли форма на прессе или на складском стеллаже, и может извлекаться дистанционно или непосредственно из монитора. Кроме того, информация, генерируемая при мониторинге, может распределяться между OEM-производителем, изготовителем форм и формовщиком по желанию владельца инструмента, и, с этой целью, доступно несколько вариантов предоставления отчета.

Другие признаки и преимущества изобретения будут очевидны из нижеследующего подробного описания, приведенного совместно с нижеследующими чертежами, где схожие условные обозначения представляют аналогичные признаки.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

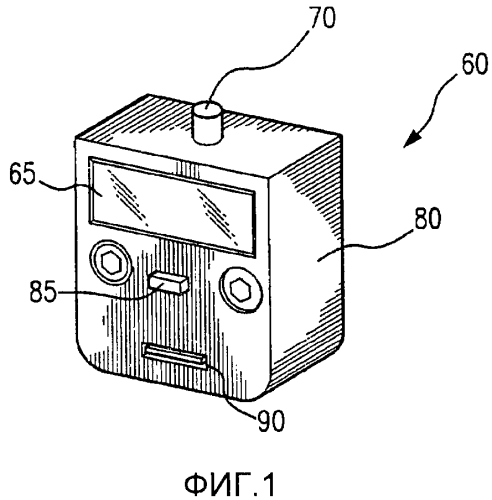

Фиг. 1 изображает монитор согласно предпочтительному варианту осуществления данного изобретения;

фиг. 2 изображает монитор, расположенный в форме согласно одному предпочтительному варианту осуществления данного изобретения;

фиг. 3 изображает различные наборы информации, показанные на дисплее монитора согласно одному предпочтительному варианту осуществления данного изобретения;

фиг. 4 изображает образец исторической записи, генерируемой программным обеспечением, используемым совместно с монитором, согласно одному предпочтительному варианту осуществления данного изобретения;

фиг. 5 изображает образец отчета, генерируемого программным обеспечением, используемым совместно с монитором, согласно одному предпочтительному варианту осуществления данного изобретения;

фиг. 6 изображает схему монитора согласно одному предпочтительному варианту осуществления данного изобретения;

фиг. 7 изображает блок-схему операций способа мониторинга процессов формовки согласно одному предпочтительному варианту осуществления данного изобретения;

фиг. 8 изображает дисплей и/или интерфейс, согласно одному предпочтительному варианту осуществления данного изобретения;

фиг. 9 изображает распечатку отчета по эксплуатационным показателям инструментария, согласно одному предпочтительному варианту осуществления данного изобретения;

фиг. 10 изображает базовую станцию, согласно одному предпочтительному варианту осуществления этого изобретения;

фиг. 11 изображает передатчик, согласно одному предпочтительному варианту осуществления этого изобретения; и

фиг. 12 изображает данные и информацию доступные по адресу в базе данных, согласно одному предпочтительному варианту осуществления этого изобретения.

ПОДРОБНОЕ ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНОГО ВАРИАНТА ОСУЩЕСТВЛЕНИЯ

Как показано на фиг. 1 и 2 в целях иллюстрации, монитор 60 используется совместно с формой 50. Как показано на фиг. 2, форма 50 включает в себя первую половину 52 формы и вторую половину 54 формы. Первая половина 52 формы и вторая половина 54 формы, предпочтительно, совершают возвратно-поступательное движение относительно друг друга, что приводит к закрытию формы 50, операции формовки и результирующему сформованному компоненту. Например, первая половина 52 формы может быть установлена для возвратно-поступательного движения на четырех стойках, концы которых неподвижно или прочно приделаны ко второй половине 54 формы, и первая половина 52 формы может закрываться относительно второй половины 54 формы для завершения типичного цикла формовки в литьевом прессе.

Используемый здесь термин «форма» означает основания или каркасы формы, продаваемые производителями форм без окончательной полости в них, а также означает формы, которые действительно содержат в себе полости. Таким образом, основание или каркас формы может продаваться с монитором или счетчиком внутри, прежде чем будет сформирована фактическая полость. Аналогично, хотя, в порядке примера, показаны и описаны формы для литья пластмассы под давлением, монитор 60 может использоваться совместно с любым возвратно-поступательным, формовочным или цикличным производственным оборудованием, в том числе, но без ограничения, оборудованием для выдувного формования, штамповки, отливки в формы и т.д.

Согласно предпочтительному варианту осуществления этого изобретения, форма 50 снабжена монитором 60. Монитор 60, который здесь также может именоваться «счетчиком», предпочтительно, включает в себя привод 70. Привод 70, предпочтительно, запускается с каждым открывающим и закрывающим движением формы 50, когда она находится в прессе для литья под давлением. Привод 70 может содержать переключатель с механической и/или электрической и/или магнитной активацией, который срабатывает после каждой активации формы 50 в литьевом прессе. Согласно одному предпочтительному варианту осуществления, привод 70, предпочтительно, выполнен с возможностью генерировать и отправлять сигнал отсчета после использования формы.

Согласно одному предпочтительному варианту осуществления, привод 70 может переходить между выключенным режимом, например, когда форма 50 открыта, и активированным режимом, например, когда форма 50 закрыта. Длительность выключенного режима и активированного режима может отслеживаться и регистрироваться монитором 60.

Монитор 60, предпочтительно, включает в себя корпус 80, сформованный и/или иначе сформированный в виде тела, которое совместимо с гнездом 55 или аналогичным углублением в форме 50. Корпус 80, предпочтительно сформирован в виде жесткого, герметичного и/или закрытого тела, способного, по существу, охватывать и защищать внутренние электронные схемы и устройства монитора 60.

Предпочтительно, наружная стенка монитора 60, по существу, находится на одном уровне с верхней поверхностью первой половины 52 или второй половины 54 формы 50. Таким образом, привод 70 способен входить в зацепление с поверхностью противоположной второй половины 54 или первой половины 52 формы 50. Как описано выше, зацепление может осуществляться механически, когда участок привода выступает над верхней поверхностью или иным образом, посредством магнитной и/или электрической связи и активации.

Монитор 60 дополнительно включает в себя внутренний источник питания, например, батарею. Батарея, предпочтительно, загерметизирована в корпусе 80 и потому устойчива к вмешательству. Согласно одному предпочтительному варианту осуществления этого изобретения, батарея представляет собой ½ AA. В одном предпочтительном варианте осуществления этого изобретения предполагается, что батарея недоступна после размещения монитора 60 в форме 50. По этой причине, увеличенный срок службы батареи является желательным признаком настоящего изобретения.

Кроме того, как схематически показано на фиг. 6, монитор 60 предпочтительно, включает в себя процессор 100 в корпусе 80. Процессор 100 предпочтительно, располагается по отношению к корпусу 80 и предпочтительно загерметизирован в нем. Процессор 100 предпочтительно содержит, в общем случае, компактное или миниатюрное устройство, которое преобразует входной сигнал в выходной сигнал, например, ЦП и связанную с ним память, как описано более подробно ниже.

Машиночитаемый носитель 110, например внутренняя память, предпочтительно, располагается в корпусе 80 и электронно соединена с процессором 100, приводом 70 и, предпочтительно, электронным дисплеем 65. Как описано, привод 70 предпочтительно отслеживает отсчет циклов и отправляет сигнал отсчета на процессор 100. Используя информацию отсчета циклов от привода и информацию времени, отправленную от таймера 120, процессор 100 генерирует среднее время цикла и процент активности формы 50. Затем машиночитаемый носитель 110 сохраняет данные формы, включая, но без ограничения, суммарный отсчет, среднее время цикла и процент активности формы. Эти данные, предпочтительно, поддерживаются формой 50 и/или монитором 60 независимыми от неисправности. Таким образом, цикл и другая информация остается при извлечении формы 50 из литьевого пресса и помещении ее в новый литьевой пресс или ее хранении в течение времени простоя.

Монитор 60 согласно этому изобретению, предпочтительно, отслеживает один или более из следующих наборов информации: полного количества циклов; полного времени; активного (рабочего) времени; времени простоя; полного времени простоя; среднего активного (рабочего) времени; времени ожидания; полного времени ожидания; времени цикла; средней продолжительности цикла до настоящего времени; среднего количества циклов за последнее время; процента активности; процента активности за последнее время; обнуляемого отсчета прогонов; числа дней простоя; числа дней инициирования; уровня заряда батареи; времени сегмента; ID устройства; ID формы; и/или количество циклов PM. Каждая из этих категорий будет описана более подробно в нижеследующем рассмотрении.

Полное количество циклов включает в себя вышеописанный отсчет циклов. Цикл, в общем случае, определяется как открытие и закрытие инструмента, в результате которого привод 70 вырабатывает импульс. Таким образом, каждая активация формы приводит к дополнительному отсчету циклов. Такое полное количество циклов играет важную роль при отслеживании требований к обслуживанию для конкретной формы 50, с которой связан монитор 60. Полное количество циклов также применимо к управлению запасами и/или производственному анализу.

Кроме того, монитор 60 может дополнительно генерировать промежуточный отсчет циклов помимо полного отсчета циклов. Пользователь может время от времени обнулять полный отсчет циклов для получения временного или промежуточного отсчета циклов в течение промежуточной операции формовки. Монитор 60 предпочтительно также включает в себя внутренние часы или таймер 120 для измерения времени цикла формовки и средство для обеспечения среднего времени производственного цикла для формовщика. Таймер 120, предпочтительно, электронным образом соединен с процессором 100. Таким образом, можно измерять среднее время цикла для учета среднего количества циклов в течение указанного периода времени, например, среднего времени цикла после последнего ввода формы 50 в эксплуатацию. Среднее время цикла предпочтительно, включает в себя полное время активности формы, деленное на полное количество циклов. Предпочтительно, активное время не включает в себя время намеренного вывода формы из эксплуатации, или время ожидания, которое описано здесь более подробно. Кроме того, можно вычислять среднюю продолжительность цикла до настоящего времени, которая определяет среднее время цикла от первой операции формы 50, или, в частности, среднее время цикла после первого связывания монитора 60 с формой 50. Кроме того, число дней инициирования или аналогичный интервал времени от начала или «даты рождения» можно отслеживать для определения полного времени службы формы 50, связанной с соответствующим монитором 60.

Предпочтительно, таймер 120 дополнительно включает в себя активный режим и режим ожидания в зависимости от рабочего состояния соответствующей формы 50. В частности, в течение, в общем случае, постоянной операции формы 50, таймер 120, предпочтительно, поддерживает активный режим. Однако если форма 50 делает перерыв в работе в течение предварительно определенного периода времени, например, шести часов или любого другого подходящего промежутка времени, указывающего остановку обычных операций формовки, то монитор 60 входит в режим ожидания.

Таймер 120 может дополнительно регистрировать и отслеживать полную длительность каждого из описанных выше выключенного режима и активированного режима привода 70. Привод 70 может, таким образом, генерировать и отправлять сигнал выключения, когда форма открыта, и генерировать и отправлять сигнал активности, когда форма закрыта. Процессор 100, предпочтительно, принимает эти сигналы и затем отслеживает длительность времени каждого из сигнала выключения и сигнала активности. Такие измерения можно использовать в вычислении различных полей данных, включая процент активности и среднее время цикла.

Согласно предпочтительному варианту осуществления этого изобретения, монитор 60 может дополнительно включать в себя внутреннюю дату или календарь, что также позволяет сохранять и извлекать дату использования и/или ввода в эксплуатацию формы 50. Альтернативно, пользователь может регистрировать дату ввода в эксплуатацию и использовать вышеописанные внутренние часы, чтобы вести отсчет от даты ввода в эксплуатацию в качестве отправной точки и, таким образом, конструктивно поддерживать отсчет дней и интервала дат. Таким образом, монитор 60 может регистрировать время простоя или число дней простоя или аналогичную информацию времени простоя. Аналогично, время работы можно сравнивать с временем простоя и/или временем ожидания для получения процента активности. Процент активности определяется, в общем случае, как отношение срока службы формы, времени, когда форма активна, к полному доступному времени, в течение которого она могла быть активной. Вычисление, в общем случае, осуществляется делением рабочего или активного времени на рабочее или активное время плюс время простоя. Согласно предпочтительному варианту осуществления, для определения процента активности, процессор 100 отбрасывает время простоя формы, превышающее предварительно определенный предел (время ожидания). В связи с этим, таймер 120 предпочтительно активирует режим ожидания, когда неактивность формы превышает предварительно определенный порог, например шесть часов.

Монитор 60 может дополнительно регистрировать дату ввода в эксплуатацию или «нагружения» на основании того, когда вставляется батарея, и монитор 60 включается в первый раз. В результате, монитор 60, предпочтительно, регистрирует и обеспечивает время и/или даты, когда форма 50 была введена в эксплуатацию, и связанное с ним полное количество циклов в течение этого периода использования. Таким образом, можно разработать историю для легкого определения важной производственной информации о форме 50.

Согласно предпочтительному варианту осуществления этого изобретения, монитор 60 может дополнительно включать в себя дисплей 65, например, электронный дисплей, размещенный по отношению к корпусу 80, например, СИД или ЖКД дисплей, который обеспечивает одну или более из предыдущих или последующих категорий данных. Такие категории данных, предпочтительно, отображаются на дисплее 65 в легко наблюдаемой манере, например, последовательно, либо автоматически, либо с помощью функциональной кнопки, которая позволяет пользователю перемещаться по таким категориям данных. На Фиг. 3 показан пример таких категорий данных, которые можно наблюдать на дисплее 65. Функциональная кнопка предпочтительно, располагается на открытом наружу, выступающем участке корпуса 80 и электронно соединена с дисплеем 65 и процессором 100 для генерации одной или более предпочтительных категорий данных.

Согласно предпочтительному варианту осуществления этого изобретения, настройка по умолчанию дисплея 65 включает в себя отключенный или пустой дисплей, то есть отсутствие каких-либо категорий данных, что позволяет экономить энергию батареи или другого источника питания в мониторе 60. В такой настройке по умолчанию дисплея 65, полное количество циклов, предпочтительно, наиболее легко доступно пользователю, либо на автоматической периодической основе, либо посредством активации функциональной кнопки на мониторе 60.

Хотя монитор 60 способен к отсчету и отображению в реальном времени, в состоянии экономии энергии батареи экран дисплея может оставаться выключенным при активации монитора 60, например, когда магнит прилипает к поверхности монитора 60. Дисплей 65 в таком состоянии экономии энергии батареи может обновляться с предварительно определенными промежутками, в зависимости от времени цикла или намерений пользователя. Режим ожидания и состояние экономии энергии батареи могут быть скоординированными или отдельными режимами работы монитора 60. Кроме того, пользовательский интерфейс, например, функциональная кнопка на мониторе 60 может позволять пользователю просматривать фактическую точку данных в реальном времени, независимо от конкретного текущего режима монитора 60, включая перемещение счетчика после помещения монитора 60 в форму 50.

Согласно одному предпочтительному варианту осуществления изобретения, интерфейс дисплея по умолчанию будет включать в себя: полное количество циклов; среднее количество циклов за последнее время; среднюю продолжительность цикла до настоящего времени; число дней инициирования; полное время простоя; процент активности; процент уровня заряда батареи; и ID устройства. Фиг. 3 изображает пример дисплеев, где изображаются иллюстративные выходные данные.

Согласно предпочтительному варианту осуществления этого изобретения, уровень заряда батареи и/или процент уровня заряда батареи могут быть включены в информацию, доступную от монитора 60. Уровень заряда батареи может отображаться на дисплее 65 или, как и все описанные здесь категории данных может отслеживаться и отображаться периодически и/или в реальном времени на внешнем дисплее, который подключен или может подключаться к монитору 60.

Согласно предпочтительному варианту осуществления этого изобретения, время сегмента можно устанавливать и/или регулировать в мониторе 60. Время сегмента, предпочтительно, представляет собой интервал, в котором монитор записывает данные во внутреннее хранилище, например, внутреннюю память. Это время сегмента может соответствовать или не соответствовать времени до описанного здесь режима ожидания. Например, в режиме экономии энергии батареи монитор 60 может записывать собранные данные в хранилище, например внутреннюю память, каждые 120 минут. Таким образом, срок службы батареи можно дополнительно экономить путем минимизации требуемой активности монитора 60 в ходе эксплуатации пресса. Согласно предпочтительному варианту осуществления, монитор 60 может поддерживать множественные сегменты, например восемь сегментов или сеансов. В этом варианте осуществления, когда инициируется девятый сеанс, первый или самый старый сеанс, предпочтительно, перезаписывается. Монитор 60 может быть запрограммирован разрешать любое желаемое количество сегментов или сеансов.

Монитор 60 может дополнительно включать в себя переключатель «включения-выключения». Однако такой переключатель «включения-выключения» может быть связан только с дисплеем и, предпочтительно, не препятствует записи и сбору любой категории описанных здесь данных.

Кроме того, ID устройства и ID формы могут быть запрограммированы в монитор 60. Таким образом, пользователь может поддерживать положительное соединение между формой 50 и монитором 60 чтобы гарантировать, что собранные данные правильно присвоены назначенной форме 50 и/или прессу.

Согласно одному предпочтительному варианту осуществления этого изобретения, циклы профилактического обслуживания («PM») и/или обратный отсчет до запланированного PM могут быть дополнительно включены в качестве категории данных на монитор 60 и/или от него. Предпочтительно, когда форма 50 прошла нужное количество циклов PM и/или запланированную дату PM, запускается сигнал тревоги или индикатор для извещения пользователя о необходимости обслуживания формы. Такой сигнал тревоги или индикатор может быть внешним по отношению к монитору 60, например, мигающее предупреждение, или может быть соединен с монитором 60 извне, например, тревожная лампочка на прессе, содержащем форму 50.

Располагая одной или более совокупностями вышеупомянутой информации, OEM-производитель, формовщик и/или изготовитель форм может создавать историю эксплуатации формы, включающую в себя количество изготовленных конкретных деталей, дату изготовления, среднее время цикла и/или другую информацию, позволяющую обеспечить лучшую историю в отношении того, когда нужно проводить обслуживание и какого типа обслуживание следует использовать. Примеры таких историй или отчетов показаны, в порядке иллюстрации, на фиг. 4 и 5.

Согласно предпочтительному варианту осуществления этого изобретения, монитор дополнительно включает в себя порт 90, размещенный в корпусе 80 и электронно подключенный к машиночитаемому носителю 110. Порт 90, предпочтительно, выполнен с возможностью подключения к внешнему компьютеру. Порт 90 может содержать порт USB для подключения монитора 60 к компьютеру, принтеру, КПК или аналогичному устройству для обеспечения чтения, записи и/или выгрузки истории и среднего времени цикла и/или полного количества циклов, а также любой сохраненной информации обслуживания.

Согласно одному предпочтительному варианту осуществления этого изобретения, информация экспортируется во внутреннюю и/или внешнюю память монитора 60 с предварительно определенными интервалами. В такую информацию включено время простоя формы. Например, предполагая, что ни один цикл формовки не длится более 200 секунд, монитор запускается, чтобы начать отсчет времени простоя. Информация, предпочтительно, записывается поэтапно, например, через каждые два часа. Такая поэтапная регистрация времени простоя и/или хранилище данных способствует поддержанию длительного срока службы батареи для монитора 60.

Монитор 60, предпочтительно, действует совместно с программным соединением для записи собранной информации во внутреннюю и/или внешнюю память монитора 60 с последующим извлечением собранной информации.

Как описано, порт 90, например, порт USB, интерфейс bluetooth и/или другое проводное или беспроводное соединение может использоваться для связи с запоминающим устройством или считывающим устройством, например, локальным или сетевым компьютером, интернет-сайтом, карманным считывающим устройством или аналогичным устройством вывода. Связанное устройство также можно использовать для ввода во внутреннюю и/или внешнюю память монитора 60 информации, относящейся к конкретной нужной настройке, операции профилактического обслуживания или другим данным или операции, чтобы форма 60 включала в себя назначенный протокол или историю, указывающую какое обслуживание было произведено или должно быть произведено.

Согласно одному предпочтительному варианту осуществления этого изобретения, типичные отчеты, полученные от монитора 60, показаны на фиг. 4 и 5. Такие отчеты можно подготавливать в реальном времени или поэтапно по расписанию. Описанный монитор 60 также может разрешать удаленный доступ к информации инструмента для дистанционного отслеживания и анализа данных изготовителем формы, оператором формы и/или поставщиками или потребителями в логистической цепочке производства. Такой удаленный доступ может обеспечивать пополнение предметов обслуживания, а также планирование в режиме «точно вовремя». Можно организовывать, обновлять и сохранять существенную информацию, касающуюся формы или группы форм, включающую в себя наименование детали, id детали, ID формы, количество полостей и т.д. Статус множественных группировок форм можно отслеживать для объединения информации, касающейся конкретный программы механической обработки изделия. На форме и/или в различных отчетах могут обеспечиваться сигналы тревоги, которые указывают бездействие, негативно влияющее на выпуск изделия или требования к запасам. Такие сигналы тревоги могут обеспечиваться формовщику, оператору формы, изготовителю форм и/или руководителям программы через персональный компьютер, смартфон или аналогичную систему доставки.

Описанный монитор 60 обеспечивает пользователям многочисленные преимущества, включая доступ к фактической производственной информации, поддерживаемой в реальном времени, улучшенную документацию систем, повторяемость и трассировку. Производственные активы можно лучше и точнее отслеживать, и можно обеспечивать «посмертную» информацию в реальном времени, если инструмент или пресс неожиданно прекращает работу. Аналогично, параметры процесса легкодоступны, и графики профилактического обслуживания легко наблюдаемы, могут быть учтены в бюджете и спрогнозированы. Кроме того, пользователи осведомлены об использовании формы, могут повышать возможности планирования, использование производительности и могут сохранять и просматривать вспомогательные заметки по оборудованию.

В связи с этим монитор 60 может включать в себя серийный номер, физически присоединенный к поверхности корпуса 80 для установления связи между монитором 60 и конкретной формой 50. Благодаря связи между монитором 60 и формой 50, производитель может отслеживать данные формы и, таким образом, улучшать обслуживание формы. В частности, например, пользователь может вводить серийный номер конкретного монитора 60 в электронную базу данных или веб-сайт, например www.profilecv.com, и отслеживать конкретные эксплуатационные показатели формы 50, связанной с этим монитором 60. В отсутствие данных для конкретного монитора 60, пользователь может снабжаться обзором доступной информации для монитора 60 и/или формы 50. Затем данные, аналогичные показанным на фиг. 4 и 5, могут быть доступны, на дистанционной, но защищенной основе.

Кроме того, согласно одному предпочтительному варианту осуществления этого изобретения, монитор 60 и/или соответствующее программное обеспечение может включать в себя достаточную память, чтобы на форме можно было хранить отпечатки обрабатываемой детали или формы, файлы, технические характеристики производства и другие важные данные, связанные с изготавливаемой деталью и/или формой. Кроме того, в мониторе 60 или в связи с ним можно обеспечивать GPS или RFID, позволяющие отслеживать местоположение формы. Дополнительно, датчики и оборудование для диагностики и телеметрии формы можно подключать к монитору 60 для обеспечения мониторинга температуры и аналогичной информации в связи с рассмотренными здесь отчетами.

Соответственно, способ извлечения данных цикла формы в соответствии с представленным изобретением включает в себя размещение монитора 60 относительно формы 50; регистрацию количества циклов, осуществляемых формой 50; регистрацию времени эксплуатации (или активности) формы; регистрацию времени, когда форма не эксплуатируется (находится в режиме простоя или ожидания); и генерацию среднего времени цикла и процента активности формы 50. Представленный способ может включать или не включать в себя монитор 60, входящий в режим ожидания, когда неактивность формы превышает предварительно определенный порог. Согласно одному варианту осуществления, монитор 60 собирает и/или вычисляет следующие данные.

Сокращенное обозначение	Определение	Подробности
TC	полное количество циклов	Полное количество циклов, или число раз, когда монитор был вдавлен и отпущен, или «погружен».
TS	Полное время в секундах	Полное время в секундах, затраченное после первого погружения, или «возраст» монитора.
UT	время работы	Время в секундах погружения/активации счетчика.
IT	время простоя	Время простоя это когда форма находится в прессе, но не погружена или не активна. По истечении 200 секунд, начинается время простоя, которое продолжается до следующей активации формы или пока время не достигнет 6 часов, что составляет время ожидания.
ITT	время простоя: полное	Сумма всех ранее зарегистрированных времен простоя.
UTT	время работы: полное	Сумма всех ранее зарегистрированных времен работы.
ST	время ожидания	Когда счетчик бездействует в течение 6 часов, это время от момента 200 секунд до момента 6 часов и далее любое дополнительное время до следующей активации счетчика - считается временем ожидания.
STT	время ожидания: полное	Сумма всех ранее зарегистрированных времен ожидания.
CYT	время цикла	Время цикла, регистрируемое в течение срока службы инструмента, такое же, как на дисплее.
CYTR	время цикла: за последнее время	Время цикла для последних 25000 циклов.
ACT	процент активности	Процент активности в течение срока службы формы.
ACTR	процент активности: за последнее время	Процент активности на основании последних 25000 циклов.
RES	Отсчет обнулений	Если для монитора использовался «прогономер» или промежуточный счетчик циклов, указывается последнее зарегистрированное значение числа обнулений.
BAT	уровень заряда батареи	Процент срока службы батареи.
ID	идентификация счетчика	Каждый монитор будет иметь уникальный ID для внутренней механики/программного обеспечения, который отличается от индексирования на передней поверхности монитора.
CD	разность циклов	Это математическое поле, которое вычисляет полное количество циклов из текущего сеанса минус количество циклов из последнего сеанса.

Из вышесказанного следует, что предусмотрено устройство, которое служит в качестве монитора и/или счетчика для формы для литья под давлением, чеканочных штампов, аналогичной формы и/или аналогичного возвратно-поступательного инструментария, который относительно недорог и все же генерирует точную историю размера и использования формы для конкретных формованных деталей. Предпочтительно, монитор является более технологичным, чем простой счетчик, и регистрирует информацию идентификации формы, информацию идентификации детали, информацию среднего времени цикла, а также фактические даты и количества деталей, сформованных в конкретные промежутки времени. Изобретение особенно полезно тем, что облегчает сохранение точной информации об использовании формы и своевременное, надлежащее обслуживание.

Как описано более подробно ниже, предлагаемый монитор 60 может предоставляться производителем или распространителем изготовителю форм, который изготавливает формы для литья под давлением или аналогичный возвратно-поступательный инструментарий согласно предварительно определенной спецификации; формовщику, который изготавливает пластмассовые или штампованные детали, из инструментария согласно предварительно определенной спецификации; и/или OEM-производителю, который предоставляет нужные параметры и технические характеристики изготовителю форм и/или формовщику. Кроме того, координатор формовки может координировать конструкцию и компоненты формы, а также процесс и параметры формовки со стороны OEM и/или других сторон.

Согласно предпочтительной системе, где используется монитор 60, изготовитель форм (например, ABC Mold) может приобрести монитор 60, в результате чего имя потребителя, ID устройства и дата заносятся в электронную базу данных, например, MicroSoft Excel, в сетевом файловом хранилище и/или локальном файловом хранилище. Изготовитель форм может дополнительно предоставлять формовщику рекомендованные интервалы обслуживания в составе гарантийного обязательства на форму.

Формовщик (например, XYZ Molding), использующий монитор 60 в форме, может пожелать подключиться к монитору 60, либо в рамках требований к обслуживанию, либо в рамках общего запроса или программы, связанной с эксплуатационными показателями формы. Этот доступ может координироваться через OEM-производителя/владельца инструментария или может быть доступен отдельно. После загрузки программного обеспечения, формовщик связывается с продавцом монитора 60 или координатором формовки, чтобы получить пароль и/или код доступа. Затем формовщик вводит уникальный код доступа и читает и принимает документ «постановления и условия» для доступа к данным, генерируемым и поддерживаемым монитором 60. Приняв постановления и условия, формовщик, XYZ Molding, может получать данные от монитора 60 в ходе эксплуатации.

Когда формовщик синхронизирует монитор 60, электронная почта с журналом работы ID устройства, предпочтительно, автоматически отправляется на адрес электронной почты, поддерживаемый координатором формовки, где она будет храниться, в общем случае, без надзора. Продавец монитора, предпочтительно, не имеет доступа в реальном
