Устройство приема/выдачи банкнот и аппарат обработки банкнот

Устройство приема/выдачи банкнот и аппарат обработки банкнот

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

[0001] Настоящее изобретение относится к устройству приема и выдачи банкнот к аппарату обработки банкнот, и является, например, подходящим для применения в устройстве приема и выдачи банкнот, установленном в автоматизированном кассовом аппарате(АТМ).

ПРЕДШЕСТВУЮЩИЙ УРОВЕНЬ ТЕХНИКИ

[0002] Описываемые автоматизированные кассовые аппараты устанавливаются с устройствами приема и выдачи банкнот, которые выполняют обработку, относящуюся к приему и выдаче банкнот. Устройство приема и выдачи банкнот снабжается, например, секцией порта приема/выдачи, которая принимает и выдает банкноты для клиента, секцией классификации, которая классифицирует достоинство и подлинность вставленных банкнот, секцией временного удержания, которая временно удерживает вставленные бвнкноты, и контейнерами хранения банкнот, которые хранят банкноты в соответствии с их достоинством, а также передающей линией, которая соединяет воедино эти секции.

[0003] Такие устройства для приема и выдачи банкнот подсчитывают банкноты, вставленные пользователем в секцию порта приема/выдачи при осуществлении пользователем платежа. При этом устройство приема и выдачи банкнот классифицирует вставленные банкноты, по одной банкноте за один раз, используя секцию классификации. Устройство приема и выдачи банкнот затем сохраняет и подсчитывает банкноты, которые в результате классификации определены как нормальные банкноты, в секции временного удержания, а банкноты, которые в результате классификации определены как неподходящие для платежа (называемые отклоненными при приеме банкнотами), заменяются в секции порта приема/выдачи для возврата пользователю.

[0004] Затем, когда пользователь одобрил введенную сумму денег, устройство приема и выдачи банкнот использует секцию классификации для того, чтобы повторно определить банкноты (нормальные банкноты), сохраненные в секции временного удержания, перед помещением банкнот в соответствии с их достоинством в соответствующих контейнерах хранения банкнот.

[0005] В описываемых устройствах приема и выдачи банкнот в качестве механизма для возврата отклоненных при приеме банкнот из секции порта приема/выдачи пользователю в отсеке хранения банкнот секции порта приема/выдачи предусматривается сдвигаемая разделительная пластина. В описываемых устройствах приема и выдачи банкнот разделительная пластина делит отсек хранения банкнот на отсек приема и отсек выдачи.

[0006] Возвращая отклоненные при приеме банкноты пользователю, устройство приема и выдачи банкнот сдвигает разделительную пластину так, чтобы увеличить отсек выдачи, и отклоненные при приеме банкноты возвращаются в отсек выдачи для возврата пользователю (см. например японскую выложенную патентную заявку (JP-A) № 2002-260061).

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

ТЕХНИЧЕСКАЯ ПРОБЛЕМА

[0007] Существует, однако, проблема, заключающаяся в том, что обеспечение сдвигаемой разделительной пластины в секции порта приема/выдачи и сдвигание разделительной пластины, как описано выше, приводят к более сложному механизму секции порта приема/выдачи.

[0008] С учетом этой проблемы настоящее изобретение предлагает устройство приема и выдачи банкнот и аппарат обработки банкнот, позволяющие достичь более простого механизма секции порта приема/выдачи, чем до настоящего времени.

РЕШЕНИЕ ПРОБЛЕМЫ

[0009] Для того, чтобы решить вышеупомянутую проблему, первым аспектом настоящего изобретения является устройство приема и выдачи банкнот, включающее в себя: секцию порта приема/выдачи, которая конфигурирует порт приема и порт выдачи для банкнот; секцию классификации, которая классифицирует банкноты; контейнер хранения банкнот, который хранит любые нормальные банкноты из банкнот, вставленных в секцию порта приема/выдачи, которые классифицированы секцией классификации как нормальные; и секцию временного задержания, которая обеспечивается отдельно от секции порта приема/выдачи, и которая временно задерживает любые отклоненные при приеме банкноты из банкнот, вставленных в секцию порта приема/выдачи, которые классифицированы секцией классификации как неподходящие для платежа, при этом любые отклоненные принятые при приеме банкноты, которые секция классификации классифицировала как неподходящие для платежа, временно задерживаются в секции временного задержания до того, как они будут помещены обратно в секцию порта приема/выдачи и возвращены пользователю.

[0010] Вторым аспектом настоящего изобретения является аппарат обработки банкнот, включающий в себя: устройство приема и выдачи банкнот, которое включает в себя секцию порта приема/выдачи, которая конфигурирует порт приема и порт выдачи для банкнот, секцию классификации, которая классифицирует банкноты, контейнер хранения банкнот, который хранит любые нормальные банкноты из банкнот, вставленных в секцию порта приема/выдачи, которые классифицированы секцией классификации как нормальные, и секцию временного задержания, которая обеспечивается отдельно от секции порта приема/выдачи и которая временно задерживает любые отклоненные при приеме банкноты из банкнот, вставленных в секцию порта приема/выдачи, которые классифицированы секцией классификации как неподходящие для платежа, при этом любые отклоненные при приеме банкноты, которые секция классификации классифицировала как неподходящие для платежа, временно задерживаются в секции временного задержания до того, как они будут помещены обратно в секцию порта приема/выдачи и возвращены пользователю.

[0011] В вышеописанных аспектах отклоненная при приеме банкнота может быть задержана в секции временного задержания до, например, завершения классификации банкнот, вставленных в секцию порта приема/выдачи, и отклоненная при приеме банкнота затем может быть помещена обратно в секцию порта приема/выдачи для возврата пользователю после завершения классификации, без обеспечения сдвигаемой разделительной пластины в секции порта приема/выдачи.

ПОЛЕЗНЫЕ ЭФФЕКТЫ ИЗОБРЕТЕНИЯ

[0012] В соответствии с настоящим изобретением отклоненная при приеме банкнота может быть помещена обратно в секцию порта приема/выдачи для возврата пользователю, например, после того, как классификация банкнот, вставленных в секцию порта приема/выдачи, будет завершена, без обеспечения сдвигаемой разделительной пластины в секции порта приема/выдачи. Соответственно, устройство приема и выдачи банкнот и аппарат обработки банкнот могут иметь более простой механизм секции порта приема/выдачи, чем в предшествующем уровне техники.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0013] Фиг. 1 представляет собой принципиальную схему, иллюстрирующую конфигурацию автоматизированного кассового аппарата (АТМ).

Фиг. 2 представляет собой принципиальную схему, иллюстрирующую конфигурацию устройства приема и выдачи банкнот первого примерного варианта осуществления.

Фиг. 3 представляет собой принципиальную схему, иллюстрирующую конфигурацию секции классификации и сортирующей передающей линии первого примерного варианта осуществления.

Фиг. 4 представляет собой принципиальную схему для того, чтобы сопроводить объяснение обработки (1) подсчета принятых банкнот первого примерного варианта осуществления.

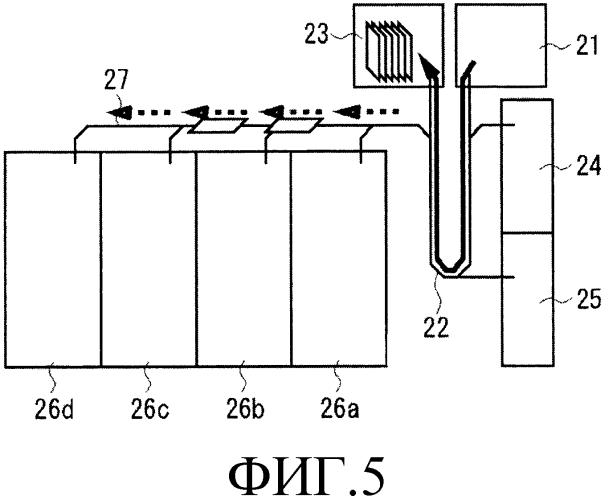

Фиг. 5 представляет собой принципиальную схему для того, чтобы сопроводить объяснение обработки (2) подсчета принятых банкнот первого примерного варианта осуществления.

Фиг. 6 представляет собой принципиальную схему для того, чтобы сопроводить объяснение обработки (3) подсчета принятых банкнот первого примерного варианта осуществления.

Фиг. 7 представляет собой принципиальную схему для того, чтобы сопроводить объяснение обработки (4) подсчета принятых банкнот первого примерного варианта осуществления.

Фиг. 8 представляет собой принципиальную схему для того, чтобы сопроводить объяснение обработки (1) извлечения отклоненной при приеме банкноты.

Фиг. 9 представляет собой принципиальную схему для того, чтобы сопроводить объяснение обработки (2) извлечения отклоненной при приеме банкноты Фиг. 10 представляет собой принципиальную схему для того, чтобы сопроводить объяснение обработки (1) хранения банкноты первого примерного варианта осуществления.

Фиг. 11 представляет собой принципиальную схему для того, чтобы сопроводить объяснение обработки (2) хранения банкноты первого примерного варианта осуществления.

Фиг. 12 представляет собой принципиальную схему для того, чтобы сопроводить объяснение обработки (3) хранения банкноты первого примерного варианта осуществления.

Фиг. 13 представляет собой принципиальную схему для того, чтобы сопроводить объяснение обработки транзакции выдачи.

Фиг. 14 представляет собой принципиальную схему для того, чтобы сопроводить объяснение обработки (1) выдаваемой банкноты.

Фиг. 15 представляет собой принципиальную схему для того, чтобы сопроводить объяснение обработки (2) извлечения выдаваемой банкноты.

Фиг. 16 представляет собой принципиальную схему для того, чтобы сопроводить объяснение временного задержания отклоненных при приеме банкнот (1) первого примерного варианта осуществления.

Фиг. 17 представляет собой принципиальную схему для того, чтобы сопроводить объяснение временного задержания отклоненных при приеме банкнот(2) первого примерного варианта осуществления.

Фиг. 18 представляет собой принципиальную схему для того, чтобы сопроводить объяснение временного задержания отклоненных при приеме банкнот(3) первого примерного варианта осуществления.

Фиг. 19 представляет собой принципиальную схему для того, чтобы сопроводить объяснение временного задержания отклоненных банкнот (4) первого примерного варианта осуществления.

Фиг. 20 представляет собой принципиальную схему для того, чтобы сопроводить объяснение процесса временного задержания отклоненных при приеме банкнот(5) первого примерного варианта осуществления.

Фиг. 21 представляет собой принципиальную схему для того, чтобы сопроводить объяснение обработки (1) подсчета при приеме второго примерного варианта осуществления.

Фиг. 22 представляет собой принципиальную схему для того, чтобы сопроводить объяснение обработки (2) подсчета при приеме второго примерного варианта осуществления.

Фиг. 23 представляет собой принципиальную схему для того, чтобы сопроводить объяснение обработки (1) подсчета при приеме третьего примерного варианта осуществления.

Фиг. 24 представляет собой принципиальную схему для того, чтобы сопроводить объяснение обработки (2) подсчета при приеме третьего примерного варианта осуществления.

Фиг. 25 представляет собой принципиальную схему для того, чтобы сопроводить объяснение обработки хранения банкноты третьего примерного варианта осуществления.

Фиг. 26 представляет собой принципиальную схему, иллюстрирующую конфигурацию секции классификации и сортирующей передающей линии четвертого примерного варианта осуществления.

Фиг. 27 представляет собой принципиальную схему для того, чтобы сопроводить объяснение временного задержания отклоненных при приеме банкнот (1) четвертого примерного варианта осуществления.

Фиг. 28 представляет собой принципиальную схему для того, чтобы сопроводить объяснение временного задержания отклоненных при приеме банкнот (2) четвертого примерного варианта осуществления.

Фиг. 29 представляет собой принципиальную схему для того, чтобы сопроводить объяснение временного задержания отклоненных при приеме банкнот (3) четвертого примерного варианта осуществления.

Фиг. 30 представляет собой принципиальную схему для того, чтобы сопроводить объяснение временного задержания отклоненных при приеме банкнот (4) четвертого примерного варианта осуществления.

Фиг. 31 представляет собой принципиальную схему для того, чтобы сопроводить объяснение временного задержания отклоненных при приеме банкнот (5) четвертого примерного варианта осуществления.

Фиг. 32 представляет собой принципиальную схему для того, чтобы сопроводить объяснение временного задержания отклоненных при приеме банкнот (6) четвертого примерного варианта осуществления.

Фиг. 33 представляет собой принципиальную схему для того, чтобы сопроводить объяснение временного задержания (7) отклоненных при приеме банкнот (7)четвертого примерного варианта осуществления.

Фиг. 34 представляет собой принципиальную схему для того, чтобы сопроводить объяснение временного задержания отклоненных при приеме банкнот (8) четвертого примерного варианта осуществления.

Фиг. 35 представляет собой принципиальную схему для того, чтобы сопроводить объяснение временного задержания отклоненных при приеме банкнот (9) четвертого примерного варианта осуществления.

Фиг. 36 представляет собой принципиальную схему для того, чтобы сопроводить объяснение временного задержания отклоненных при приеме банкнот (10) четвертого примерного варианта осуществления.

Фиг. 37 представляет собой принципиальную схему для того, чтобы сопроводить объяснение временного задержания отклоненных при приеме банкнот(11) четвертого примерного варианта осуществления.

Фиг. 38 представляет собой принципиальную схему, иллюстрирующую конфигурацию устройства приема и выдачи банкнот другого примерного варианта осуществления.

НАИЛУЧШИЙ СПОСОБ ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ

[0014] Подробное объяснение следует относительно примерных вариантов осуществления настоящего изобретения, в отношении чертежей.

[0015] 1. Первый примерный вариант осуществления

1-1. Конфигурация автоматизированного кассового аппарата (АТМ)

Сначала дается объяснение относительно первого примерного варианта осуществления. Фиг. 1 схематично иллюстрирует общую конфигурацию автоматизированного кассового аппарата (также упоминаемого ниже как АТМ) 1 в качестве примера аппарата обработки банкнот первого примерного варианта осуществления.

[0016] Автоматизированный кассовый аппарат (АТМ)1 выполняет обработку, такую как внесение наличных и снятие наличных, а также банковские переводы, при операции пользователя посредством носителей транзакции, таких как карта наличности, банкноты, а также бланки транзакции.

[0017] Внутренняя верхняя секция автоматизированного кассового аппарата 1 снабжена устройством обработки карты (не показано на чертежах), которое обрабатывает карту наличности, принадлежащую пользователю, и т.п., и принтером квитанции (не показан на чертежах), который печатает и отпускает пользователю бланк транзакции (также упоминаемый ниже как квитанция).

[0018] Устройство обработки карты обрабатывает карту наличности, принадлежащую пользователю, которая вводится через порт 2 вставки/возврата карты, предусмотренный на передней стороне (на той поверхности, которая обращена к пользователю) автоматизированного кассового аппарата (АТМ)1. Принтер квитанции предоставляет пользователю бланк транзакции через порт 3 выпуска квитанции, предусмотренный на передней стороне автоматизированного кассового аппарата (АТМ)1.

[0019] Внутренняя нижняя секция автоматизированного кассового аппарата (АТМ)1 снабжена устройством 4 приема и выдачи банкнот, которое обрабатывает банкноты. Затвор 5 порта приема/выдачи, находящийся на передней стороне автоматизированного кассового аппарата 1, предусматривается выше передней стороны устройства 4 приема/выдачи. Банкноты принимаются и выдаются в соответствии с открытием и закрытием затвора 5 порта приема/выдачи.

[0020] Передняя сторона автоматизированного кассового аппарата(АТМ) 1 кроме того снабжена секцией 6 операционного дисплея, который отображает детали транзакции пользователю и вводимую различную информацию и элементы, относящиеся к транзакции, а также клавиатурой 7 с десятью клавишами, которая используется для того, чтобы ввести ПИН-код и т.п.

[0021] Внутри автоматизированного кассового аппарата (АТМ) предусмотрены основной контроллер 8, который осуществляет общее управление автоматизированным кассовым аппаратом (АТМ) 1, а также каждой из секций, описанных выше, и секцией памяти 9, которая хранит, например, операционные данные автоматизированного кассового аппарата (АТМ) 1.

[0022] Отдельно от основного контроллера 8 и секции памяти 9 внутри устройства 4 приема и выдачи банкнот предусмотрены контроллер 10, который управляет устройством 4 приема и выдачи банкнот, и секция памяти 11, формирующая область хранения контроллера 10.

[0023] 1-2. Конфигурация устройства приема и выдачи банкнот

Далее со ссылкой на Фиг. 2 дается объяснение внутренней конфигурации устройства 4 приема и выдачи банкнот. Устройство 4 приема и выдачи банкнот располагается внутри сейфовой секции 20, которая защищена толстыми стальными плитами, предусмотренными внутри автоматизированного кассового аппарата (АТМ) 1.

[0024] Секция 21 порта приема/выдачи для вставки и удаления банкнот пользователем располагается выше передней стороны устройства 4 приема и выдачи банкнот (той стороны, которая обращена к пользователю). Порт 21a приема/выдачи, который служит в качестве примера порта приема и порта выдачи секции 21 порта приема/выдачи, снабжен затвором 5 порта приема/выдачи, описанным выше.

[0025] Устройство 4 приема и выдачи банкнот открывает затвор 5 порта приема/выдачи для того, чтобы открыть доступ к секции 21 порта приема/выдачи с передней стороны автоматизированного кассового аппарата (АТМ) 1, позволяя пользователю вставить банкноты или удалить банкноты.

[0026] Секция 22 классификации, которая определяет, например, подлинность, физическое состояние, достоинство и состояние передачи банкноты, располагается ниже секции 21 порта приема/выдачи. Секция 21 порта приема/выдачи способна соединяться с секцией 22 классификации.

[0027] Секция 23 временного удержания, которая временно хранит банкноты, введенные пользователем, до успешного завершения транзакции, располагается позади секции 21 порта приема/выдачи и выше секции 22 классификации. Секция 23 временного удержания также способна соединяться с секцией 22 классификации.

[0028] Контейнер 24 отклонения и контейнер 25 извлечения располагаются перед секцией 22 классификации друг над другом, причем контейнер 24 отклонения находится сверху, а контейнер 25 извлечения находится снизу. Контейнер 24 отклонения хранит банкноты (также называемые отклоненными выдаваемыми банкнотами), которые были определены как банкноты, которые являются неподходящими для их выдачи пользователю. Контейнер 25 извлечения хранит банкноты, забытые пользователем в секции 21 порта приема/выдачи. Как контейнер 24 извлечения отклонения, так и контейнер 25 извлечения способны соединяться с секцией 22 классификации.

[0029] Множество (например, четыре) контейнеров 26 хранения банкнот (26a-26d), которые хранят банкноты в соответствии с их достоинством, располагаются позади секции 22 классификации в ряд спереди назад.

[0030] Сортирующая передающая линия 27, которая проходит в направлении спереди назад, располагается выше четырех контейнеров 26 хранения банкнот (26a-26d) и позади секции 22 классификации.

[0031] Сортирующая передающая линия 27 способна соединяться с секцией 22 классификации и с соответствующими контейнерами 26 хранения банкнот (26a-26d). Сортирующая передающая линия 27 кроме того способна передавать банкноты в любом направлении между секцией 22 классификации и соответствующими контейнерами 26 хранения банкнот (26a-26d).

[0032] А именно, сортирующая передающая линия 27 передает банкноты, которые должны быть сохранены в контейнерах 26 хранения банкнот (26a-26d), от секции 22 классификации к контейнерам 26 хранения банкнот (26a-26d). Сортирующая передающая линия 27 также передает банкноты, которые должны быть выданы из контейнеров 26 хранения банкнот (26a-26d) пользователю, от контейнеров 26 хранения банкнот (26a-26d) к секции 22 классификации.

[0033] Следует отметить, что в устройстве 4 приема и выдачи банкнот четыре контейнера 26 хранения банкнот (26a-26d) могут использоваться и в иных целях, кроме целей хранения банкнот в соответствии с их достоинством. Например, один из четырех контейнеров 26 хранения банкнот (26a-26d) настраивается как контейнер отклонения для того, чтобы хранить отклоненные выдаваемые банкноты, и используется в качестве контейнера отклонения [0034] Далее со ссылками на Фиг. 3, а также на Фиг. 2 следует более подробное объяснение относительно конфигурации секции 22 классификации и передающей линии сортирующей 27 устройства 4 приема/ выдачи банкнот. Следует отметить, что те детали, которые, из этих двух чертежей проиллюстрированы только на Фиг. 3, сопровождаются примечанием "(см. Фиг. 3)".

[0035] Как проиллюстрировано на Фиг. 2 и Фиг. 3, секция 22 классификации конфигурируется передающей линией 30, которая передает банкноты, множеством датчиков 31 классификации (31a-31d), которые классифицируют банкноты, проходящие по передающей линией 30, множеством блоков 32 переключения передающей линии (32a-32c), которые переключают место назначения соединения, и датчиком 33 детектирования состояния передачи (см. Фиг. 3), который детектирует состояние передачи банкноты.

[0036] Передающая линия 30 является передающей линией, которая в целом имеет U-образную форму и конфигурируется двумя параллельными прямолинейными линиями 30a, 30b, которые соответственно проходят в направлении вверх-вниз, и криволинейной линией 30c в форме дуги окружности, которая соединяет нижние концы двух прямолинейных линий 30a, 30b. Следует отметить, что прямолинейные линии 30a, 30b располагаются в направлении спереди назад, и в данном объяснении прямолинейная линия 30a спереди упоминается как передняя прямолинейная линия 30a, а прямолинейная линия 30b сзади упоминается как задняя прямолинейная линия 30b. Криволинейная линия 30c, которая соединяет нижние концы передней прямолинейной линии 30a и задней прямолинейной линии 30b, упоминается как нижняя криволинейная линия 30c.

[0037] Передающая линия 30 снабжена множеством передающих роликов 40, расположенных соответственно напротив друг друга поперек передающей линии 30, передающими направляющими 41 (см. Фиг. 3), которые проходят вдоль передающей линии 30, и передающими лентами 42, увлекаемыми вокруг передающих роликов 40. Банкноты могут быть переданы в любом направлении путем вращения передающих роликов 40 в требуемом направлении с использованием двигателя, не показанного на чертежах.

[0038] Множество датчиков 31 классификации (31a-31d) располагаются на передней прямолинейной линии 30a передающей линии 30. Множество датчиков 31 классификации (31a-31d) классифицируют банкноту по мере того, как он проходит через переднюю прямолинейную линию передний прямолинейный путь 30a.

[0039] Описанная выше секция 21 порта приема/выдачи располагается выше передней прямолинейной линии 30a и способна соединяться с верхним концом передней прямолинейной линии 30a. Описанная выше секция 23 временного удержания располагается выше задней прямолинейной линии 30b и способна соединяться с верхним концом задней прямолинейной линии 30b.

[0040] Описанный выше контейнер 24 отклонения располагается перед передней прямолинейной линией 30a и способен соединяться с верхним концом передней прямолинейной линии 30a. Описанный выше контейнер 25 извлечения располагается перед 30c, и способен соединяться с нижним концом нижней криволинейной линии 30c.

[0041] Описанная выше сортирующая передающая линия 27 располагается позади верхнего конца задней прямолинейной линии 30b и способна соединяться с верхним концом задней прямолинейной линии 30b.

[0042] Передающая линия 30 снабжена соответствующими блоками 32 переключения передающей линии (32a, 32b и 32c) в трех местах, а именно на верхнем конце передней прямолинейной линии 30a, на верхнем конце задней прямолинейной линии 30b и на нижнем конце нижнего криволинейной линии 30c, которые конфигурируют места соединения между секцией 21 порта полученных денег, секцией 23 временного удержания, контейнером 24 отклонения, контейнером 25 извлечения и сортирующей передающей линией 27.

[0043] А именно, блок 32a переключения передающей линии предусмотрен в верхнем конце передней прямолинейной линии 30a, которая конфигурирует место соединения с секцией 21 порта приема/выдачи и контейнером 24 отклонения. Блок 32b переключения передающей линии предусмотрен в верхнем конце задней прямолинейной линии 30b, которая конфигурирует место соединения с секцией 23 временного удержания и с сортирующей передающей линией 27. Блок 32c переключения передающей линии предусмотрен на нижнем конце нижней криволинейной линии 30c, которая конфигурирует место соединения с контейнером 25 извлечения.

[0044] Три блока 32 переключения передающей линии (32a-32c) управляются контроллером 10 и способны переключаться между соединением и несоединением секции 22 классификации с секцией 21 порта полученных денег, секцией 23 временного удержания, контейнером 24 отклонения, контейнером 25 извлечения и сортирующей передающей линией 27. Место назначения передачи банкноты может соответственно быть переключено между секцией 21 порта полученных денег, секцией 23 временного удержания, контейнером 24 отклонения, контейнером 25 извлечения и сортирующей передающей линией 27.

[0045] Кроме того, датчик 33 обнаружения состояния передачи располагается в конкретной позиции ниже блока 32b переключения передающего пути, предусмотренного на верхнем конце заднего прямолинейного пути 30b. Датчик 33 детектирования состояния передачи детектирует состояние передачи банкноты на задней прямолинейной линии 30b.

[0046] Следует отметить, что описанные выше датчики 31 классификации (31a-31d) располагаются ниже блока 32a переключения передающей линии, предусмотренной на верхнем конце передней прямолинейной линии 30a.

[0047] Секция 22 классификации конфигурируется, как описано выше.

[0048] Сортирующая передающая линия 27 конфигурируется как прямолинейная линия, проходящая в направлении спереди назад от заднего конца секции 22 классификации к верхнему концу последнего контейнера 26d хранения банкнот.

[0049] Сортирующая передающая линия 27 снабжена множеством передающих роликов 50 расположенных соответственно напротив друг друга с обеих сторон сортирующей передающей линии 27, передающими направляющими 51 (см. Фиг. 3), проходящими вдоль сортирующей передающей линии 27, и передающими лентами 52, увлекаемыми вокруг соответствующих передающих роликов 50. Сортирующая передающая линия 27 способна передавать банкноты в любом направлении, поворачивая передающие ролики 50 в требуемом направлении, используя не показанный на чертежах двигатель.

[0050] Передний конец сортирующей передающей линии 27 способен соединяться с верхним концом задней прямолинейной линии 30b секции 22 классификации и с верхним концом самого переднего контейнера 26a хранения банкнот. Задний конец сортирующей передающей линии 27 способен соединяться с верхним концом самого последнего контейнера 26d хранения банкнот.

[0051] Сортирующая передающая линия 27 также способна соединяться с верхними концами оставшихся двух контейнеров 26b, 26c хранения банкнот в двух конкретных местах между передним концом и задним концом сортирующей передающей линии 27.

[0052] Сортирующая передающая линия 27 кроме того снабжена блоками 53 переключения передающей линии (53a-53d), соответственно служащими в качестве примеров блоков переключения в местах соединения с секцией 22 классификации и четырьмя контейнерами 26 хранения банкнот (26a-26d), в общей сложности в четырех местах, а именно на переднем конце, на заднем конце и в двух конкретных местах между передним концом и задним концом сортирующей передающей линии 27.

[0053] А именно, блок 53a переключения передающей линии обеспечивается на переднем конце сортирующей передающей линии 27, которая конфигурирует место соединения с секцией 22 классификации и самым передним контейнером 26a хранения банкнот. С задней его стороны предусматривается блок 53b переключения передающей линии в месте соединения со вторым контейнером 26b хранения банкнот. С задней его стороны предусматривается блок 53c переключения передающей линии в месте соединения с третьим контейнером 26c хранения банкнот. Кроме того, блок 53d переключения передающей линии обеспечивается на заднем конце сортирующей передающей линии 27, которая конфигурирует место соединения с самым задним четвертым контейнером 26d хранения банкнот.

[0054] Под управлением контроллера 10 четыре блока 53 переключения передающей линии (53a-53d) способны переключаться между соединением и несоединением сортирующей передающей линии 27 с секцией 22 классификации и четырьмя контейнерами 26 хранения банкнот. Место назначения передачи банкноты соответственно может быть переключено на секцию 22 классификации или на один из четырех контейнеров 26 хранения банкнот.

[0055] Датчики 54 детектирования состояния передачи (54a, 54b) соответственно располагаются в двух местах переднего конца и заднего конца сортирующей передающей линии 27 (см. Фиг. 3). Датчики 54 детектирования состояния передачи (54a, 54b) детектируют состояние передачи банкноты на сортирующей передающей линии 27.

[0056] Сортирующая передающая линия 27 конфигурируется, как описано выше.

[0057] Следует отметить, что хотя это и не показано на чертежах, каждая из секций механизма, конфигурирующих описанное выше устройство 4 приема/выдачи банкнот, снабжена приводящим двигателем, электромагнитным соленоидом и датчиком детектирования позиции механизма. Кроме того, контроллер 10 управляет необходимыми приводящими двигателями и электромагнитными соленоидами и детектирует состояние секций механизма с помощью датчиков детектирования позиции механизма в соответствии с банкнотной транзакцией.

[0058] Хотя это и не показано на чертежах, каждая из секций механизма снабжена датчиком детектирования позиции банкноты, который детектирует позицию банкнот. Контроллер 10 использует датчики детектирования позиции банкноты, установленные в каждой секции механизма, для того, чтобы контролировать позицию банкноты и ее перемещение в соответствии с банкнотной транзакцией.

[0059] 1-3. Обработка подсчета при приеме в устройстве приема/выдачи банкнот

Далее со ссылками на Фиг. 4-7 дается объяснение относительно операции по обработке подсчета при приеме в устройство 4 приема/выдачи банкнот. Следует отметить, что эта операция выполняется главным образом под управлением контроллера 10 устройства 4 приема/выдачи банкнот.

[0060] Устройство 4 для приема/выдачи банкнот открывает затвор 5 порта приема/выдачи после того, как пользователь вставил карту наличности и т.п. в автоматизированный кассовый аппарат (АТМ) 1 и ввел выбранную транзакцию (в данном случае прием наличных) и ПИН-код, используя секцию 6 операционного дисплея. Устройство 4 приема и выдачи банкнот, таким образом, принимает такое состояние, в котором банкноты могут быть вставлены.

[0061] Затем, как проиллюстрировано на Фиг. 4, когда пользователь вставил банкноты в секцию 21 порта приема/выдачи, устройство 4 приема/выдачи банкнот детектирует вставку банкнот с использованием датчика (не показан на чертежах) в секции 21 порта приема/выдачи, и закрывает затвор 5 порта приема/выдачи (см. Фиг. 2).

[0062] Затем, как проиллюстрировано на Фиг. 5, банкноты, вставленные в секцию 21 порта приема/выдачи, разделяются на индивидуальные банкноты, и подаются далее к секции 22 классификации.

[0063] Секция 22 классификации использует смонтированные внутри нее датчики 31 классификации (см. Фиг. 2) для того, чтобы выделить признаки банкнот по одной банкноте за один раз, и определяет, например, подлинность, физическое состояние, достоинство и состояние передачи банкнот, по одной банкноте за один раз. Блок 32b переключения передающей линии (см. Фиг. 2), расположенный в месте соединения между секцией 23 временного удержания и сортирующей передающей линией 27, переключается в соответствии с результатами определения.

[0064] А именно, если секция 22 классификации определила банкноту, как пригодную для приема (а именно, нормальную банкноту), блок 32b переключения передающей линии (см. Фиг. 2) переключается так, что местом назначения передачи банкноты становится секция 23 временного удержания. Банкнота затем передается от секции 22 классификации к секции 23 временного удержания и укладывается в стопку в секции 23 временного удержания. Когда это сделано, контроллер 10 подсчитывает банкноты, сохраненные в секции 23 временного удержания, в соответствии с достоинством банкнот, классифицированным секцией 22 классификации.

[0065] Однако, если секция 22 классификации определила банкноту, как непригодный для приема (а именно, отклоненную при приеме банкноту), блок 32b переключения передающей линии (см. Фиг. 2) переключается так, что местом назначения передачи банкноты становится сортирующая передающая линия 27. Банкнота затем передается от секции 22 классификации к сортирующей передающей линии 27 и временно задерживается в сортирующей передающей линии 27.

[0066] Затем, как только подсчет банкнот в секции 21 порта приема/выдачи завершится, устройство 4 приема и выдачи банкнот возвращает пользователю банкноту (а именно, отклоненную при приеме банкноту), которая была временно задержана в сортирующей передающей линии 27.

[0067] Однако, как только число отклоненных при приеме банкнот, временно задержанных в сортирующей передающей линии 27, достигает конкретного числа (а именно, максимального количества банкнот, которое может быть временно задержано в сортирующей передающей линии 27), устройство 4 приема/выдачи банкнот прерывает обработку подсчета при приеме и возвращает пользователю банкноты (а именно, отклоненные при приеме банкноты), временно задержанные в сортирующий передающей линии 27.

[0068] Когда отклоненные при приеме банкноты возвращаются, как проиллюстрировано на Фиг. 6, отклоненные при приеме банкноты, которые были временно задержаны в сортирующей передающей линии 27, подаются к секции 22 классификации, по одному денежному знаку за один раз. Отклоненные при приеме банкноты затем возвращаются обратно в секцию 21 порта приема/выдачи через секцию 22 классификации и укладываются в стопку в секции 21 порта приема/выдачи.

[0069] Автоматизированный кассовый аппарат (АТМ) 1 отображает инструкции по удалению отклоненных при приеме банкнот на секции 6 операционного дисплея. Когда это сделано, устройство 4 приема/выдачи банкнот открывает затвор 5 порта приема/выдачи для того, чтобы принять такое состояние, в котором отклоненные при приеме банкноты могут быть удалены.

[0070] Затем, как проиллюстрировано на Фиг. 7, когда пользователь забирает банкноты из секции 21 порта приема/выдачи, датчик (не показанный на чертежах) внутри секции 21 порта приема/выдачи детектирует удаление банкнот, и затвор 5 порта приема/выдачи закрывается. Затвор 5 порта приема/выдачи затем вновь открывается, чтобы позволить пользователю ввести банкноту.

[0071] Когда пользователь повторно вставляет банкноты в секцию 21 порта приема/выдачи, датчик (не показанный на чертежах) в секции 21 порта приема/выдачи детектирует вставку банкнот, и затвор 5 порта приема/выдачи закрывается. Вставленные банкноты еще раз подсчитываются с использованием процесса, описанного выше.

[0072] Обработка подсчета при приеме выполняется устройством 4 приема/выдачи банкнот в соответствии с процессом, описанным выше.

[0073] По завершении обработки подсчета при приеме автоматизированный кассовый аппарат (АТМ)1 отображает результат подсчета при приеме на секции 6 операционного дисплея для того, чтобы пользователь подтвердил результат подсчета при приеме.

[0074] Когда пользователь использует секцию 6 операционного дисплея для того, чтобы ввести инструкцию, одобряющую транзакцию приема, устройство 4 приема/выдачи банкнот выполняет обработку сохранения банкнот, которая будет описана ниже.

[0075] 1-4. Обработка извлечения отклоненной при приеме банкноты посредством устройства приема/выдачи банкнот

Далее со ссылками на Фиг. 8 и Фиг. 9 дается объяснение относительно операции по обработке извлечения отклоненной при приеме банкноты устройством 4 приема/выдачи банкнот. Следует отметить, что эта работа также выполняется главным образом под управлением контроллера 10 устройства 4 приема/выдачи банкнот.

[0076] Обработка извлечения отклоненной при приеме банкноты является обработкой, выполняемой тогда, когда пользователь забывает забрать отклоненные при приеме банкнот
