Реферат

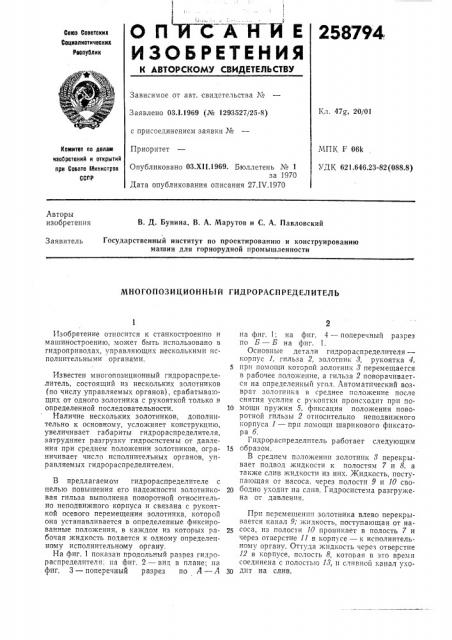

О ИСАНЙЕ

ИЗОБРЕТЕНИЯ

258194

Союз Советскнх

Социалистических

Республик

k АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Кл. 47g, 20/01

Заявлено 03.1.1969 (¹ 1293527/25-8) с присоединением заявки №

МПК F 061

УДК 621.646,23-82 (088.8) Приоритет

Комитет по делаю изобретений и открытий прн Совете тлнннстрое

СССР

Опубликовано ОЗ.XII 1969. Бюллетень № 1 за 1970

Дата опубликования описания 27.IV.1970

Авторы изобретения

В. Д. Бунина, В. А. Марутов и С. А. Павловский

Государственный институт по проектированию и конструированию машин для горнорудной промышленности

Заявитель

МНОГОПОЗИЦИОННЫЙ ГИДРОРАСПРЕДEJIHTEJIb

Изобретение относится к станкостроению и машиностроению, может быть использовано в гидроприводах, управляющих несколькими исполнительными органами.

Известен многопозиционный гидрораспределитель, состоящий из нескольких золотников (по числу управляемых органов), срабатыва:ощих от одного золотника с рукояткой только в определенной последовательности.

Наличие нескольких золотников, дополнительно к основному, усложняет конструкцию, увеличивает габариты гидрораспределителя, затрудняет разгрузку гидросистемы от давления при среднем положении золотников, ограничивает число исполнительных органов, управляемых гидрораспределителем.

В предлагаемом гидрораспределителе с целью повышения его надежности золотниковая гильза выполнена поворотной относительно неподвижного корпуса и связана с рукояткой осевого перемещения золотника, которой она устанавливается в определенные фиксированные положения, в каждом из которых рабочая жидкость подается к одному определенному исполнительному органу.

На фиг. 1 показан продольный разрез гидрораспределителя; на фиг. 2 — вид в плане; на фиг. 3 — поперечиый разрез по Л вЂ” Л на фиг. 1; на фиг. 4 — поперечный разрез по Б — Б на фиг. 1.

Основные детали гидрораспределителя— корпус 1, гильза 2, золотник 3, рукоятка 4, 5 при помощи которой золотник 3 перемещается в рабочее положение, а гильза 2 поворачивается на определенный угол. Автоматический возВрат золотника в среднее положение после снятия усилия с рукоятки происходит прн по10 мощи пружин 5, фиксация положения поворотной гильзы 2 относительно неподвижного корпуса 1 — при помощи шарикового фиксатора б.

Гидрораспределнтель работает следующим

15 образом.

B среднем положении золотник 3 перекрывает подвод жидкости к полостям 7 и 8, а также слив жидкости из них. Жидкость, поступающая от насоса. через полости 9 и 10 свободно уходит на слив, Гидросистема разгружена от давления.

При перемещении золотника влево перекрывается канал 9; жидкость, поступающая от насоса, из полост и 10 проникает в полость 7 и через отверстие 11 в корпусе — к исполнительному органу. Оттуда жидкость через отверстие

12 в корпусе, полость 8, которая в это время соединена с полостью 13, и сливной канал уходит на слив.

258794

При перемещении золотника вправо перекрывается полость 9, поток жидкости и исполнительный орган р евер сируются.

После снятия усилия с рукоятки 14 золотник возвращается в среднее положение пружинами 5. Относительно .неподвижного корпуса, в теле которого имеются подводящие и отводящие отверстия, поворотная гильза 2 занимает ряд фиксированных положений, в каждом из которых жидкость подается к одному определенному исполнительному органу. Разгрузка золотника от осевого давления осуществляется при помощи полости 15, через который жидкость от обеих торцовых полостей огводится на слив.

Полости 10 и 15 соединены между собой каналом 1б.

Предмет изобретения

Многопозиционный гидрораспределитель с подпружиненным золотником, перемещаемым

5 рукояткой управлення в осевом направлении ь золотниковой гильзе, встроенной в неподвижный корпус гидрораспределителя с отверстиями для подвода и отвода рабочей жидкости к золотнику и исполнительным органам, отлича10 юи ийся тем, чго, с целью повышения надежности работы гидрораспределителя, золотниковая гильза выполнена поворотной относительно неподвижного корпуса и связанной с рукояткой осевого перемещения золотника, кото15 рой она устанавливается в определенные фиксированные положения, в каждом из которых рабочая жидкость подается к одному определенному исполнительному органу.

258794

Фиг. q
