Реферат

Изобретение относится к машиностроению, в частности к деталям машин, и может быть использовано в зубчатых передачах.

Известно зубчатое колесо, выполненное составным, у которого тело со ступицей и зубчатый венец изготавливаются раздельно, с последующей их сборкой в единое целое, а зубчатый венец состоит из венцового колеса с зубьями по его внешнему периметру - см., например, «Производство зубчатых колес: Справочник / С.Н. Калашников, А.С. Калашников, Г.И. Коган и др.; Под общ. ред. Т.А. Тайца. - 3-е изд., перераб. и доп. - М.: Машиностроение, 1990. - 464 с.: ил.

Недостаток данной конструкции зубчатого колеса состоит в том, что при крупномодульных зубьях, увеличиваются изгибающие нагрузки на зубья, способные привести к их поломке.

В качестве прототипа взята конструкция зубчатого колеса по патенту на изобретение РФ №2548446, кл. F16H 55/12, опубл. 20.04.2015 г., бюл. №11. Сущность его состоит в том, что зубчатое колесо содержит ступицу, тело в виде плоского диска, наружный диаметр которого равен диаметру окружности вершин зубчатого венца; зубчатый венец выполнен в виде профильного кольца из полосы шириной, равной ширине зубьев, наружный профиль которого соответствует профилю зубчатого венца; а кольцо одним своим торцом укреплено на торце диска.

Недостаток прототипа состоит в том, что тело колеса выполнено в виде цельного диска, наружный диаметр которого равен диаметру окружности вершин зубчатого венца колеса. Это увеличивает издержки на изготовление колеса, которые тем больше, чем больше величина наружного диаметра колеса.

Изобретением решается задача оптимизации конструкции зубчатого колеса и снижения издержек на его изготовление.

Для этого зубчатое колесо содержит ступицу, тело и зубчатый венец, выполненный в виде профильного кольца из полосы шириной, равной ширине зубьев, наружный профиль которого соответствует расчетному профилю зубчатого венца колеса, а это кольцо одним своим торцом укреплено на торце тела; причем тело выполнено в виде плоского кольца, соединенного со ступицей спицами; наружный диаметр этого кольца равен диаметру окружности вершин зубчатого венца, а внутренний его диаметр равен внутреннему диаметру профильного кольца; спицы укреплены на торце плоского кольца, обратном торцу крепления профильного кольца; а наружный диаметр спиц равен наружному диаметру плоского кольца.

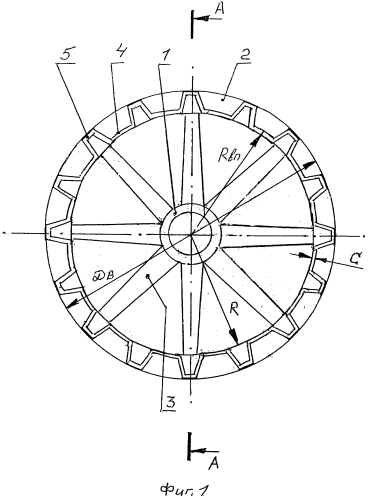

Сущность изобретения поясняется чертежами, на котором изображены: зубчатое колесо (вид с торца) - фиг. 1, то же колесо (вид сбоку) - фиг. 2.

На чертеже показаны: ступица 1, плоское кольцо 2, спицы 3, профильное кольцо (зубчатый венец) 4, вершины 5 зубьев; диаметр Д_в окружности вершин зубчатого венца; радиус R_вп окружности впадин зубчатого венца; радиус R внутренней окружности плоского кольца 2 (и профильного кольца 4); ширина В зубьев; толщина с полосы, из которой изготовлено профильное кольцо 4 (зубчатый венец колеса).

Зубчатое колесо состоит из ступицы 1, тела в виде плоского кольца 2 с наружным диаметром, равным диаметру окружности вершин Д_в зубчатого венца колеса; кольцо 2 соединено со ступицей 1 спицами 3, имеющими наружный диаметр, равный диаметру Д_в (диаметру окружности вершин зубчатого венца). Зубчатый венец в виде профильного кольца 4 из полосы шириной, равной ширине В зубьев зубчатого венца, наружный профиль этого кольца соответствует расчетному профилю зубчатого венца колеса, а это кольцо одним своим торцом укреплено на торце плоского кольца 2. Внутренний диаметр плоского кольца 2 равен внутреннему диаметру (радиусом R) профильного кольца. А спицы 3 укреплены на торце плоского кольца 2, обратном торцу крепления профильного кольца 4.

По сравнению с прототипом, предлагаемая конструкция зубчатого колеса более оптимальна. Она позволяет снизить материальные затраты на изготовление колеса за счет снижения материалоемкости его тела и колеса в целом.

Зубчатое колесо, преимущественно малонагруженное крупномодульное с узкими зубьями, содержащее ступицу, тело и зубчатый венец, выполненный в виде профильного кольца из полосы шириной, равной ширине зубьев, наружный профиль которого соответствует расчетному профилю зубчатого венца зубчатого колеса, а профильное кольцо одним своим торцом укреплено на торце тела, отличающееся тем, что тело выполнено в виде плоского кольца, соединенного со ступицей спицами, наружный диаметр плоского кольца равен диаметру окружности вершин зубчатого венца, а внутренний диаметр плоского кольца равен внутреннему диаметру профильного кольца, спицы укреплены на торце плоского кольца, обратном торцу крепления профильного кольца, а наружный диаметр спиц равен наружному диаметру плоского кольца.
