Звукоизолирующая панель
Иллюстрации
Изобретение относится к строительству и может быть использовано для снижения уровня шума в жилых, общественных и производственных помещениях, преимущественно для повышения звукоизоляции ограждающих конструкций. Звукоизолирующая панель представляет собой двухслойную пластину, слои которой связаны между собой клеящей прослойкой. При этом s1>s3, s2>s3, где s1, s2, s3 - полные динамические жесткости первого и второго слоев пластины и клеящей прослойки соответственно, а К<0,6, где К - коэффициент потерь энергии колебаний материала клеящей прослойки. Звукоизолирующая панель может содержать дополнительные пластины и дополнительные клеящие прослойки. Изобретение позволяет повысить звукоизолирующие свойства панели за счет снижения степени взаимозависимости колебаний слоев двухслойной пластины. 15 з.п. ф-лы, 1 ил.
Реферат
Изобретение относится к строительству и может быть использовано для снижения уровня шума в жилых, общественных и производственных помещениях, преимущественно для повышения звукоизоляции ограждающих конструкций.
Известна звукоизолирующая панель, представляющая собой двухслойную пластину, слои которой связаны между собой клеящей прослойкой (http://albrus.ru/catalog/promishlennaya_vibroizolyatsiya_i_shumoizolyatsiya/zvukoizolyatsiya_grin_glu_green_glue/).
Известная звукоизолирующая панель обладает недостаточно высокими звукоизолирующими свойствами.
Технический результат от использования предлагаемой звукоизолирующей панели заключается в снижении степени взаимозависимости колебаний слоев двухслойной пластины, приводящем к повышению звукоизолирующих свойств конструкции.
Указанный технический результат достигается тем, что в звукоизолирующей панели, представляющей собой двухслойную пластину, слои которой связаны между собой клеящей прослойкой, s1>s3, s2>s3, где s1, s2, s3 - полные динамические жесткости первого и второго слоев пластины и клеящей прослойки соответственно, а К<0,6, где К - коэффициент потерь энергии колебаний материала клеящей прослойки.
Указанный технический результат достигается также тем, что d1>d3, d2>d3, где d1, d2, d3 - толщины первого и второго слоев пластины и клеящей прослойки соответственно.
Указанный технический результат достигается также тем, что клеящая прослойка выполнена либо в виде сплошного слоя, либо в виде отдельных сгустков геометрически правильной или неправильной формы, либо в виде пересекающихся или непересекающихся полос геометрически правильной или неправильной формы, либо в виде комбинации всех или некоторых из перечисленных вариантов.
Указанный технический результат достигается также тем, что введены N дополнительных пластин, связанных с двухслойной пластиной и между собой N дополнительными клеящими прослойками с образованием многослойной пластины.
Указанный технический результат достигается также тем, что К<0,5.
Указанный технический результат достигается также тем, что К<0,4.
Указанный технический результат достигается также тем, что К<0,3.
Указанный технический результат достигается также тем, что К<0,2.
Указанный технический результат достигается также тем, что К<0,1.
Указанный технический результат достигается также тем, что s1>10·s3, s2>10·s3.
Указанный технический результат достигается также тем, что s1>20·s3, s2>20·s3.
Указанный технический результат достигается также тем, что s1>30·s3, s2>30·s3.
Указанный технический результат достигается также тем, что s1>50·s3, s2>50·s3.
Указанный технический результат достигается также тем, что s1>100·s3, s2>100·s3.
Указанный технический результат достигается также тем, что s1>200·s3, s2>200·s3.
Указанный технический результат достигается также тем, что s1>300·s3, s2>300·s3.

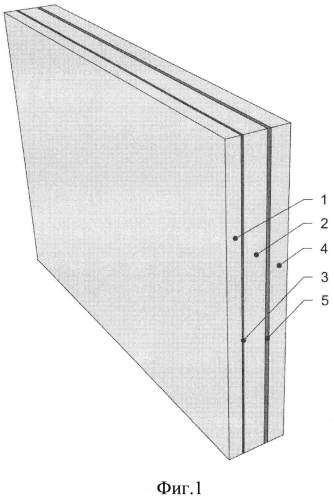

На фиг. 1 изображена звукоизолирующая панель.
Звукоизолирующая панель содержит первую пластину 1, вторую пластину 2, клеящую прослойку 3, дополнительные пластины 4, дополнительные клеящие прослойки 5.
Звукоизолирующая панель работает следующим образом.
Звуковые колебания, передающиеся к первой пластине 1, проходят через клеящую прослойку 3 и передаются второй пластине 2 и далее последовательно - дополнительным клеящим прослойкам 5 и дополнительным пластинам 4. Благодаря указанным соотношениям между полными динамическими жесткостями первой пластины 1, второй пластины 2 и дополнительных пластин 4, с одной стороны, и клеящей прослойки 3 и дополнительных клеящих прослоек 5, с другой стороны, а также выбранному значению К, обеспечивается акустическая развязка между парами соседних пластин, влекущая за собой значительную степень независимости их колебаний под действием передающихся им звуковых волн. Наличие этой развязки приводит к повышению сопротивляемости пластин к передаче звуковых колебаний и тем самым к снижению энергии колебаний, проходящих через устройство, то есть к повышению его звукоизолирующих свойств.
Выбор соотношений толщин пластин и клеящих прослоек направлен на удешевление конструкции.
1. Звукоизолирующая панель, представляющая собой двухслойную пластину, слои которой связаны между собой клеящей прослойкой, отличающаяся тем, что s1>s3, s2>s3, где s1, s2, s3 - полные динамические жесткости первого и второго слоев пластины и клеящей прослойки соответственно, а К<0,6, где К - коэффициент потерь энергии колебаний материала клеящей прослойки.
2. Звукоизолирующая панель по п. 1, отличающаяся тем, что d1>d3, d2>d3, где d1, d2, d3 - толщины первого и второго слоев пластины и клеящей прослойки соответственно.
3. Звукоизолирующая панель по п. 1 или 2, отличающаяся тем, что клеящая прослойка выполнена либо в виде сплошного слоя, либо в виде отдельных сгустков геометрически правильной или неправильной формы, либо в виде пересекающихся или непересекающихся полос геометрически правильной или неправильной формы, либо в виде комбинации всех или некоторых из перечисленных вариантов.
4. Звукоизолирующая панель по п. 1 или 2, отличающаяся тем, что введены N дополнительных пластин, связанных с двухслойной пластиной и между собой N дополнительными клеящими прослойками с образованием многослойной пластины.
5. Звукоизолирующая панель по п. 1 или 2, отличающаяся тем, что К<0,5.
6. Звукоизолирующая панель по п. 5, отличающаяся тем, что К<0,4.
7. Звукоизолирующая панель по п. 6, отличающаяся тем, что К<0,3.
8. Звукоизолирующая панель по п. 7, отличающаяся тем, что К<0,2.
9. Звукоизолирующая панель по п. 8, отличающаяся тем, что К<0,1.
10. Звукоизолирующая панель по п. 1 или 2, отличающаяся тем, что s1>10·s3, s2>10·s3.
11. Звукоизолирующая панель по п. 10, отличающаяся тем, что s1>20·s3, s2>20·s3.
12. Звукоизолирующая панель по п. 11, отличающаяся тем, что s1>30·s3, s2>30·s3.
13. Звукоизолирующая панель по п. 12, отличающаяся тем, что s1>50·s3, s2>50·s3.
14. Звукоизолирующая панель по п. 13, отличающаяся тем, что s1>100·s3, s2>100·s3.
15. Звукоизолирующая панель по п. 14, отличающаяся тем, что s1>200·s3, s2>200·s3.
16. Звукоизолирующая панель по п. 15, отличающаяся тем, что s1>300·s3, s2>300·s3.
