Реферат

ОБЛАСТЬ ТЕХНИКИ

[0001] Настоящее изобретение относится к области аттракционов и, в частности, к подвижному основанию для применения в качестве части аттракциона.

УРОВЕНЬ ТЕХНИКИ

[0002] Аттракционы были и до сих пор являются важной частью посещения парков развлечений. Аттракционы парков развлечений произошли от колеса обозрения, карусели и простых американских горок и поездов и развились в крупные и технологически сложные развлекательные комплексы, которые объединяют в себе визуальные эффекты, звук и движение.

[0003] Недавней разработкой в индустрии парков развлечений является применение подвижных оснований для размещения на них посетителей, которые применяют с большими экранами, на которых показывают фильмы или изображения. Перемещение посетителей осуществляют с помощью подвижного основания, при этом движение синхронизировано с изображениями, демонстрируемыми на экране. Посетителям обеспечены захватывающие и кинематографические ощущения, что способствует популярности этого типа аттракциона. На аттракционах часто обеспечивают моделирование различных ситуаций, в том числе моделирование полета.

[0004] Для безопасного перемещения посетителей при обеспечении захватывающих ощущений требуется применение безопасных систем, которые имеют запас безопасности. В то время как перемещение посетителей из горизонтального положения в почти вертикальное создает ощущение "полета", которым они могут насладиться, безопасность является серьезной задачей.

[0005] Применяли различные способы решения технических задач, связанных с этими типами аттракционов. В некоторых аттракционах применяют большие консоли для подъема посетителей в вертикальное положение. В других аттракционах посетители подвешены на стульях, свисающих с опоры.

[0006] Есть недостатки в конструкциях некоторых из этих аттракционов, включая необходимость применения деталей, сделанных на заказ, очень тяжелых деталей, высокие затраты на установку, необходимость строить специальные или новые объекты для размещения аттракциона, при этом механика выставлена на показ посетителям, участвующим в аттракционе, и посетителям предоставлена различная обзорность в зависимости от их расположения на аттракционе.

[0007] Следовательно, существует необходимость улучшения подвижного основания для аттракциона. Соответственно, предложение решения, по меньшей мере частичного, вышеуказанных и других недостатков является затребованным.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0008] В соответствии с одним аспектом настоящего изобретения предложено подвижное основание, которое содержит: поворотную конструкцию, имеющую точку опоры вблизи центра тяжести конструкции; платформу, поддерживаемую поворотной конструкцией, при этом платформа имеет преимущественно горизонтальное положение и преимущественно вертикальное положение; и привод для вращения поворотной конструкции в точке опоры для перемещения платформы из преимущественно горизонтального положения в вертикальное положение.

[0009] В соответствии с другим аспектом настоящего изобретения предложено подвижное основание, которое содержит: поворотную конструкцию, имеющую точку опоры вблизи центра тяжести конструкции; платформу, установленную с возможностью скольжения на поворотной конструкции, при этом платформа имеет преимущественно горизонтальное положение и преимущественно вертикальное положение; по меньшей мере один привод и по меньшей мере один уравновешивающий элемент, соединяющий платформу с поворотной конструкцией; и привод для вращения поворотной конструкции в точке опоры для перемещения платформы из преимущественно горизонтального положения в преимущественно вертикальное положение, при этом по меньшей мере один привод и по меньшей мере один уравновешивающий элемент создают силу, противоположную силе, которая создается при вращении поворотной конструкции.

[0010] В соответствии с другим аспектом настоящего изобретения предложена платформа для применения в аттракционе, которая содержит: по меньшей мере два сиденья, расположенные в продольном направлении; приводной элемент сиденья; исполнительный элемент сидений, зацепляющий по меньшей мере два сиденья в продольном направлении и соединенный с приводным элементом сиденья; при этом наклон по меньшей мере двух сидений можно регулировать одновременно действием приводного элемента сиденья в зацеплении с исполнительным элементом.

[0011] В соответствии с другим аспектом настоящего изобретения предложен способ генерации моделируемого движения с помощью подвижного основания и изображений, представленных на экране в кинотеатре, включающий: показ изображений на экране, начиная с уменьшенных изображений и заканчивая увеличенными; и перемещение платформы подвижного основания, на которой размещены посетители, с горизонтального положения в вертикальное положение синхронно с показом изображений, при этом платформа подвижного основания находится в горизонтальном положении, когда показывают уменьшенные изображения, и в вертикальном положении, когда показывают увеличенные изображения.

КРАТКОЕ ОПИСАНИЕ ГРАФИЧЕСКИХ МАТЕРИАЛОВ

[0012] Особенности и преимущества вариантов реализации настоящего изобретения станут очевидными из последующего подробного описания, взятого в сочетании с прилагаемыми графическими материалами, в которых:

[0013] На ФИГ. 1 проиллюстрирован тыльный вид в перспективе, иллюстрирующий два подвижных основания, которые применяют в кинотеатре в соответствии с вариантом реализации настоящего изобретения;

[0014] На ФИГ. 2 проиллюстрирован вид сверху в перспективе, иллюстрирующий подвижные основания по ФИГ. 1 в соответствии с вариантом реализации настоящего изобретения;

[0015] На ФИГ. 3 проиллюстрирован вид в изометрии, иллюстрирующий одно из подвижных оснований по ФИГ. 1 с платформой в горизонтальном положении в соответствии с вариантом реализации настоящего изобретения;

[0016] На ФИГ. 4 проиллюстрирован вид в изометрии, иллюстрирующий подвижное основание по ФИГ. 3 с платформой в вертикальном положении в соответствии с вариантом реализации настоящего изобретения;

[0017] На ФИГ. 5 проиллюстрирован вид сбоку, иллюстрирующий подвижное основание по ФИГ. 3 с платформой в горизонтальном положении в соответствии с вариантом реализации настоящего изобретения;

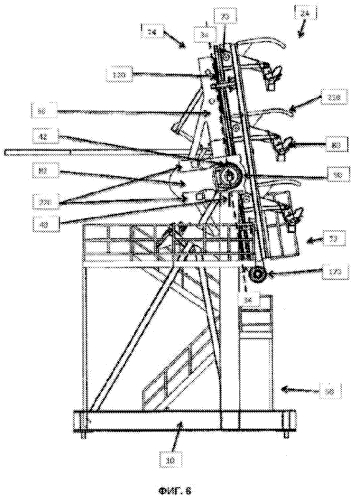

[0018] На ФИГ. 6 проиллюстрирован вид сбоку, иллюстрирующий подвижное основание по ФИГ. 3 с платформой в вертикальном положении в соответствии с вариантом реализации настоящего изобретения;

[0019] На ФИГ. 7 проиллюстрирован вид сбоку, иллюстрирующий подвижное основание по ФИГ. 3 с платформой в горизонтальном положении в соответствии с вариантом реализации настоящего изобретения;

[0020] На ФИГ. 8 проиллюстрирован вид в изометрии, иллюстрирующий поворотную конструкцию подвижного основания по ФИГ. 3 с платформой в горизонтальном положении в соответствии с вариантом реализации настоящего изобретения;

[0021] На ФИГ. 9 проиллюстрирован вид сверху, иллюстрирующий поворотную конструкцию подвижного основания по ФИГ. 3 с платформой в горизонтальном положении в соответствии с вариантом реализации настоящего изобретения;

[0022] На ФИГ. 10 проиллюстрирован вид сверху в изометрии, иллюстрирующий поворотную конструкцию подвижного основания по ФИГ. 3 с платформой в горизонтальном положении в соответствии с вариантом реализации настоящего изобретения;

[0023] На ФИГ. 11 проиллюстрирован вид снизу в изометрии, иллюстрирующий поворотную конструкцию подвижного основания по ФИГ. 3 с платформой в горизонтальном положении в соответствии с вариантом реализации настоящего изобретения;

[0024] На ФИГ. 12 проиллюстрирован вид в изометрии, иллюстрирующий поворотную конструкцию подвижного основания по ФИГ. 3 в горизонтальном положении в соответствии с вариантом реализации настоящего изобретения;

[0025] На ФИГ. 13 проиллюстрирован вид сверху, иллюстрирующий бамперы верхнего и нижнего останова поворотной конструкции подвижного основания по ФИГ. 3 в соответствии с вариантом реализации настоящего изобретения;

[0026] На ФИГ. 14 проиллюстрирован вид сверху поворотной конструкции подвижного основания по ФИГ. 3 в соответствии с вариантом реализации настоящего изобретения;

[0027] На ФИГ. 15 проиллюстрирован фронтальный вид, иллюстрирующий поворотную конструкцию подвижного основания по ФИГ. 3 в соответствии с вариантом реализации настоящего изобретения;

[0028] На ФИГ. 16 проиллюстрирован вид в изометрии, иллюстрирующий приводной элемент подвижного основания по ФИГ. 3 в соответствии с вариантом реализации настоящего изобретения;

[0029]

[0030] На ФИГ. 17 проиллюстрировано изображение в разобранном виде, иллюстрирующее приводной элемент подвижного основания по ФИГ. 3 в соответствии с вариантом реализации настоящего изобретения;

[0031] На ФИГ. 18 проиллюстрирован вид сбоку, иллюстрирующий поворотную конструкцию подвижного основания по ФИГ. 3 в горизонтальном положении в соответствии с вариантом реализации настоящего изобретения;

[0032] На ФИГ. 19 проиллюстрирован вид сбоку, иллюстрирующий линейный направляющий элемент подвижного основания по ФИГ. 3 в соответствии с вариантом реализации настоящего изобретения;

[0033] На ФИГ. 20 проиллюстрирован вид в поперечном разрезе, иллюстрирующий шарнир поворотной конструкции подвижного основания по ФИГ. 3 в соответствии с вариантом реализации настоящего изобретения;

[0034] На ФИГ. 21 проиллюстрирован вид в изометрии, иллюстрирующий поворотную конструкцию подвижного основания по ФИГ. 3 и его линейный направляющий элемент, опору линейного направляющего элемента, шарнир и корпус в соответствии с вариантом реализации настоящего изобретения;

[0035] На ФИГ. 22 проиллюстрирован вид сбоку, иллюстрирующий поворотную конструкцию подвижного основания по ФИГ. 3 с линейным направляющим элементом, опорой линейного направляющего элемента, шарниром и корпусом в соответствии с вариантом реализации настоящего изобретения;

[0036] На ФИГ. 23 проиллюстрирован вид в изометрии, иллюстрирующий фиксирующий поворотную ось элемент подвижного основания по ФИГ. 3 в соответствии с вариантом реализации настоящего изобретения;

[0037] На ФИГ. 24 проиллюстрирован вид в изометрии, иллюстрирующий фиксирующий ось качки элемент подвижного основания по ФИГ. 3 в соответствии с вариантом реализации настоящего изобретения;

[0038] На ФИГ. 25A проиллюстрирован вид в поперечном разрезе, иллюстрирующий стыковочный штифт для элемента, фиксирующего поворотную ось, и элемента, фиксирующего ось качки подвижного основания по ФИГ. 3 в соответствии с вариантом реализации настоящего изобретения;

[0039] На ФИГ. 25В проиллюстрирован вид сверху, иллюстрирующий фиксирующий поворотную ось элемент и фиксирующий ось качки элемент подвижного основания по ФИГ. 3 в соответствии с вариантом реализации настоящего изобретения;

[0040] На ФИГ. 26 проиллюстрирован вид сбоку, иллюстрирующий фиксирующий поворотную ось элемент и фиксирующий ось качки элемент подвижного основания по ФИГ. 3 в соответствии с вариантом реализации настоящего изобретения;

[0041] На ФИГ. 27 проиллюстрирован вид в изометрии, иллюстрирующий платформу подвижного основания по ФИГ. 3 в соответствии с вариантом реализации настоящего изобретения;

[0042] На ФИГ. 28 проиллюстрирован вид спереди, иллюстрирующий платформу подвижного основания по ФИГ. 3 в соответствии с вариантом реализации настоящего изобретения;

[0043] На ФИГ. 29 проиллюстрирован вид сверху, иллюстрирующий платформу подвижного основания по ФИГ. 3 в соответствии с вариантом реализации настоящего изобретения;

[0044] На ФИГ. 30 проиллюстрирован вид сбоку, иллюстрирующий платформу подвижного основания по ФИГ. 3 в соответствии с вариантом реализации настоящего изобретения;

[0045] На ФИГ. 31 проиллюстрирован вид сбоку, иллюстрирующий сиденья на платформе подвижного основания по ФИГ. 3 в горизонтальном положении в соответствии с вариантом реализации настоящего изобретения;

[0046] На ФИГ. 32 проиллюстрирован вид сбоку, иллюстрирующий сиденья и навесы позади них на платформе подвижного основания по ФИГ. 3 в горизонтальном положении в соответствии с вариантом реализации настоящего изобретения;

[0047] На ФИГ. 33 проиллюстрирован вид сбоку, иллюстрирующий платформу подвижного основания по ФИГ. 3 в горизонтальном положении в соответствии с вариантом реализации настоящего изобретения;

[0048] На ФИГ. 34 проиллюстрирован вид, иллюстрирующий приводной элемент сиденья подвижного основания по ФИГ. 3 в соответствии с вариантом реализации настоящего изобретения;

[0049] На ФИГ. 35 проиллюстрирован вид в изометрии, иллюстрирующий подвижные основания ФИГ. 1 в кинотеатре, имеющем полусферический экран в соответствии с вариантом реализации настоящего изобретения;

[0050] На ФИГ. 36A проиллюстрирован вид сбоку, иллюстрирующий подвижные основания ФИГ. 1 с их платформами в горизонтальном положении в кинотеатре, имеющем полусферический экран в соответствии с вариантом реализации настоящего изобретения; и

[0051] На ФИГ. 36B проиллюстрирован вид сбоку, иллюстрирующий подвижные основания ФИГ. 1 с их платформами в вертикальном положении в кинотеатре, имеющем полусферический экран в соответствии с вариантом реализации настоящего изобретения.

[0052] В следующем описании подобные части обозначены в тексте и в графических материалах одними и теми же соответствующими ссылочными позициями.

ПОДРОБНОЕ ОПИСАНИЕ ВАРИАНТОВ РЕАЛИЗАЦИИ ИЗОБРЕТЕНИЯ

[0053] Следующее описание и варианты реализации изобретения, описанные в данном документе, предоставлены путем иллюстрации в качестве примера или примеров конкретных вариантов реализации принципов настоящего изобретения. Эти примеры приведены с целью объяснения, а не ограничения этих принципов и реализации изобретения. В некоторых случаях определенные конструкции и методики не описаны или проиллюстрированы подробно, чтобы не загромождать описание изобретения.

[0054] На ФИГ. 1 проиллюстрирован вид сзади в перспективе, иллюстрирующий два подвижных основания 10, которые применяются в кинотеатре 1 в соответствии с вариантом реализации настоящего изобретения, а на ФИГ. 2 проиллюстрирован вид сверху в перспективе, иллюстрирующий подвижные основания 10 по ФИГ. 1 в соответствии с вариантом реализации настоящего изобретения. Согласно одному из вариантов реализации изобретения, подвижное основание 10 может быть установлено в кинотеатре 1, имеющем экран 20. Посетители могут войти в кинотеатр 1 на платформу 70 подвижного основания 10 посредством применения входных платформ 30. Подвижное основание 10 приспособлено для применения с платформой 70 в двух основных рабочих позициях, а именно в горизонтальном положении 22 и в вертикальном положении 24. В горизонтальном положении 22 посетители могут заходить и выходить из платформы 70 подвижного основания 10. В вертикальном положении 24 посетители размещены на сиденьях 80 и презентации в кинотеатре 1 преимущественно производятся, когда платформа 70 подвижного основания 10 находится в вертикальном положении 24.

[0055] На ФИГ. 3 проиллюстрирован вид в изометрии, иллюстрирующий одно из подвижных оснований 10 по ФИГ. 1 с платформой 70 в горизонтальном положении 22, в соответствии с одним из вариантов реализации изобретения, а на ФИГ. 4 проиллюстрирован вид в изометрии, иллюстрирующий подвижное основание 10 по ФИГ. 3 с платформой 70 в вертикальном положении 24, в соответствии с вариантом реализации настоящего изобретения. На ФИГ. 5 представлен вид сбоку, иллюстрирующий подвижное основание 10 по ФИГ. 3 с платформой 70 в горизонтальном положении 22, в соответствии с одним из вариантов реализации изобретения, а на ФИГ. 6 проиллюстрирован вид сбоку, иллюстрирующий подвижное основание 10 по ФИГ. 3 с платформой 70 в вертикальном положении 24, в соответствии с вариантом реализации настоящего изобретения. На ФИГ. 7 проиллюстрировано изображение сбоку в разобранном виде, иллюстрирующее подвижное основание 10 по ФИГ. 3 с платформой 70 в горизонтальном положении 22, в соответствии с вариантом реализации настоящего изобретения. Подвижное основание 10 содержит платформу 70, поворотную конструкцию 60 и опорную конструкцию 50. В соответствии с одним из вариантов реализации изобретения платформа 70 установлена на элементах поворотной конструкции 60, которая поддерживается опорной конструкцией 50. Опорная конструкция 50 является неподвижной частью подвижного основания 10 и установлена на фундамент кинотеатра 1. Поворотная конструкция 60 является вращающейся частью подвижного основания 10 и поддерживается на верхней части опорной конструкции 50. Платформа 70 является верхней частью подвижного основания 10 и выполнена с возможностью скольжения по отношению к поворотной конструкции 60. В одном варианте реализации изобретения платформа 70 установлена на поворотной конструкции 60 с помощью направляющих элементов 120. В одном варианте реализации два комплекта направляющих элементов 120 применяют для облегчения скольжения платформы 70.

[0056] Специалисты в данной области техники поймут тип материалов, которые могут быть применены в компонентах подвижного основания 10. В одном варианте реализации изобретения каркас поворотной конструкции 60, опорной конструкции 50 и платформы 70 может быть выполнен из стали. В других вариантах реализации изобретения могут применять алюминий. В одном варианте реализации изобретения армированный пластик может быть применен в качестве настила на платформе 70. В других вариантах реализации изобретения могут быть применены металл или дерево. В одном варианте реализации изобретения сиденья 80 могут быть металлическими. В других вариантах реализации изобретения пластик или армированный волокнами пластиковый каркас могут быть применены в сиденьях 80.

[0057] Согласно одному из вариантов реализации изобретения, в начале презентации, фильма или шоу платформа 70 подвижного основания 10 находится в горизонтальном положении 22, и, таким образом, посетителям в кинотеатре 1 представлено появление арены с выдвинутым вперед изогнутым экраном. Нижняя половина экрана 20 остается темной. Как часть последовательности шоу, платформа 70 подвижного основания 10 указывает на вертикальное или почти вертикальное положение 24, с горизонтальной темной линией после перехода из горизонтального положения 22 в вертикальное положение 24, давая потрясающий «момент откровения» полного погружения в спроецированную среду. В вертикальном положении 24 платформа 70 и сиденья 80 двигаются в унисон с проецируемыми на экране 20 изображениями.

[0058] В конце последовательности шоу платформа 70 подвижного основания 10 и сиденья 80 возвращаются в горизонтальное положение 22 и посетители приглашаются на выход из кинотеатра 1 через входные платформы 30.

[0059] Как проиллюстрировано на ФИГ. 3, 4, 5 и на ФИГ. 6, подвижное основание 10 имеет три степени свободы, а именно может двигаться вокруг поворотной оси 32, вдоль оси качки 34 и вокруг оси вращения сиденья 36. Движение вокруг поворотной оси 32 облегчается с помощью поворотной конструкции 60. Движение по оси качки 34 облегчается скольжением платформы 70 на поворотной конструкции 60 на верхней части направляющих элементов 120 путем управления исполнительным механизмом 130 и уравновешивающим элементом 140. Движение вокруг оси вращения сиденья 36 облегчается путем применения приводных механизмов сидений 80.

[0060] На ФИГ. 8 проиллюстрирован вид в изометрии, иллюстрирующий поворотную конструкцию 60 подвижного основания 10 по ФИГ. 3 с платформой 70 в горизонтальном положении 22, в соответствии с вариантом реализации настоящего изобретения. На ФИГ. 9 проиллюстрирован вид сверху, иллюстрирующий поворотную конструкцию 60 подвижного основания 10 по ФИГ. 3 с платформой 70 в горизонтальном положении 22, в соответствии с вариантом реализации настоящего изобретения. На ФИГ. 10 проиллюстрирован вид сверху в изометрии, иллюстрирующий поворотную конструкцию 60 подвижного основания 10 по ФИГ. 3 с платформой 70 в горизонтальном положении 22, в соответствии с вариантом реализации настоящего изобретения. На ФИГ. 11 проиллюстрирован вид снизу в изометрии, иллюстрирующий поворотную конструкцию 60 подвижного основания 10 по ФИГ. 3 с платформой 70 в горизонтальном положении 22, в соответствии с одним из вариантов реализации изобретения.

[0061] Поворотная конструкция 60 содержит линейные направляющие элементы 120, противовесный элемент 82, приводной элемент 90, исполнительный механизм 130 и уравновешивающий элемент 140. Приводной элемент 90 облегчает вращение поворотной конструкции 60, чтобы обеспечить вращение конструкции 60 вокруг поворотной оси 32 в точках опоры 42. Как вариант, поворотная конструкция 60 может содержать амортизаторы 150. Линейные направляющие элементы 120 обеспечивают жесткую боковую поддержку платформы 70 и позволяют платформе 70 скользить по верхней части поворотной конструкции 60, так как поворотная конструкция 60 перемещается, чтобы вызвать движение основания 10, с целью смещения платформы 70, чтобы перейти из горизонтального положения 22 в вертикальное положение 24. Поворотная конструкция 60 может также содержать поворотный осевой останавливающий элемент 110. В одном варианте реализации изобретения поворотный осевой останавливающий элемент 110 установлен на поворотной конструкции 60 и элемент 110 может ударять опорную конструкцию 50 и прекращать дальнейшее движение поворотной конструкции 60, когда конструкция 60 достигает своего ограничения хода.

[0062] Противовесный элемент 82 служит в качестве противовеса для помещения общего центра тяжести 40 поворотной конструкции 60 и платформы 70 ближе к поворотной оси 32. В одном варианте реализации изобретения противовесный элемент 82 является структурной стальной трубой, установленной на поворотной конструкции 60. В другом варианте реализации изобретения противовесный элемент 82 частично заполнен бетоном для обеспечения дополнительного веса. Количество противовеса в элементе 82 устанавливается таким образом, чтобы центр тяжести 40 всего поворотного узла, в том числе поворотной конструкции 60, платформы 70, навесов 210, сидений 80 и посетителей на сиденьях 80, находился на или вблизи поворотной оси 32, когда платформа 70 находится в своем положении в середине хода вдоль оси качки 34. Когда платформа 70 движется вдоль оси качки 34 по направлению к передней части 72 поворотной конструкции 60, центр тяжести 40 перемещается немного вперед от поворотной оси 32, и когда платформа 70 движется вдоль оси качки 34 в направлении задней части 74 поворотной конструкции 60, центр тяжести 40 перемещается слегка назад от поворотной оси 32.

[0063] Исполнительный механизм 130 применяют для приведения в движение платформы 70 по оси качки 34 подвижного основания 10. В одном варианте реализации изобретения исполнительный механизм 130 является роликово-винтовым с электрическим приводом, который преобразует вращательное движение от электродвигателя в поступательное движение исполнительного механизма. В других вариантах реализации изобретения пара исполнительных механизмов 130 предусматривается по обе стороны поворотной конструкции 60. Уравновешивающий элемент 140 работает пассивно для поддержания части статической нагрузки платформы 70. Уравновешивающий элемент 140 создает постоянную силу, которая противодействует весу поворотной конструкции 60 и платформы 70 настолько близко, насколько это возможно, с тем, чтобы снизить нагрузку, которую несут исполнительные механизмы 130. В одном варианте реализации изобретения предусматривается пара уравновешивающих элементов 140 по одному на каждой стороне поворотной конструкции 60. Путем снижения общей нагрузки, которая поддерживается исполнительным механизмом 130, можно применять менее дорогие и более мелкие исполнительные механизмы. В одном варианте реализации изобретения уравновешивающие элементы 140 представляют собой гидравлические цилиндры, которые присоединены к большим аккумуляторам, так что колебания давления в диапазоне движения являются минимальными. В одном варианте реализации изобретения давление в гидроцилиндрах и аккумуляторах установлено для поддержания 75% от общей статической нагрузки платформы 70, когда загрузка по посетителям составляет 50% от номинальной. В таком варианте реализации изобретения исполнительные механизмы 130 и уравновешивающие элементы 140 работают вместе для приложения силы, противоположной силе, создаваемой перемещением платформы 70 вдоль линейных направляющих элементов 120 в результате действия подвижного основания 10 на платформу 70 для ее перехода из горизонтального положения 22 в вертикальное положение 24.

[0064] В другом варианте реализации изобретения уравновешивающие элементы 140 содержат два основных компонента, а именно гидравлические цилиндры и аккумуляторы. Гидравлические цилиндры заполнены гидравлической жидкостью, которую закачивают из гидроцилиндра в аккумулятор. Аккумулятор частично заполнен сжатым газом и частично рабочей жидкостью, которая закачана обратно в гидравлический цилиндр. Газовые и жидкие отсеки аккумулятора разделены мембраной или поршнем внутри аккумулятора, так что они остаются физически разделенными, даже если газ и жидкость всегда уравновешены при одном и том же давлении. Когда гидравлический цилиндр сжимается, это приводит к тому, что больше жидкости направляется в аккумулятор, тем самым уменьшая объем газа внутри него, что увеличивает давление газа. Это, соответственно, увеличивает давление гидравлической жидкости, поскольку она имеет такое же давление, как и газ. Когда гидравлический цилиндр сжимается, сила, действующая на гидравлический цилиндр, увеличивается. В одном варианте реализации изобретения уравновешивающие элементы 140 содержат гидравлические цилиндры с объемом газа в аккумуляторе, очень большим по отношению к объему жидкости в гидравлическом цилиндре. Таким образом, когда гидравлический цилиндр сжимается, изменение объема газа в аккумуляторе мало по сравнению с его общим объемом, и, таким образом, изменение силы в гидравлическом цилиндре также мало. В результате гидравлический цилиндр имеет почти постоянную восстанавливающую силу по всей его длине хода, тогда как уравновешивающие элементы 130 противодействуют эффектам гравитации на платформе 70, когда платформа 70 подвижного основания 10 перемещается из горизонтального положения 22 в вертикальное положение 24.

[0065] На ФИГ. 12 проиллюстрирован вид в изометрии, иллюстрирующий поворотную конструкцию 60 подвижного основания 10 по ФИГ. 3 в горизонтальном положении 22, в соответствии с вариантом реализации настоящего изобретения. На ФИГ. 13 проиллюстрирован вид сверху, иллюстрирующий бампер верхнего 520 и нижнего 530 останова поворотной конструкции 60 подвижного основания 10 по ФИГ. 3 в соответствии с вариантом реализации настоящего изобретения. На ФИГ. 14 проиллюстрирован вид сверху поворотной конструкции 60 подвижного основания 10 по ФИГ. 3 в соответствии с вариантом реализации настоящего изобретения. На ФИГ. 15 проиллюстрирован вид спереди, иллюстрирующий поворотную конструкцию 60 подвижного основания 10 по ФИГ. 3 в соответствии с вариантом реализации настоящего изобретения.

[0066] Как проиллюстрировано на ФИГ. 12, 13, 14 и 15, поворотная конструкция 60 может необязательно содержать амортизаторы 150. В одном варианте реализации изобретения восемь амортизаторов 150 могут быть применены по четыре, действующих в каждом направлении, четыре как бамперы верхнего останова 520 и четыре в качестве бампера нижнего останова 530. В одном варианте реализации настоящего изобретения амортизаторы 150 могут быть эластомерными. Амортизаторы 150 можно применять для обеспечения диапазона движения поворотной конструкции 60 в безопасных пределах, в случае потери мощности или управления исполнительным механизмом 130 и/или уравновешивающим элементом 140. Поворотная конструкция 60 может дополнительно содержать жесткий тормоз оси качки 500 и фиксирующий ось качки элемент 160, который держит платформу 70 в ограничении и поддерживает диапазон движения платформы 70 в безопасных пределах, в случае потери мощности или управления исполнительным механизмом 130 и/или уравновешивающим элементом 140. Жесткие тормоза оси качки 500 служат в качестве устройства безопасности в случае потери мощности или управления исполнительным механизмом 130 и/или уравновешивающим элементом 140, они поддерживают диапазон движения поворотной конструкции 60 и платформы 70 вдоль оси качки 34 в безопасных пределах. Фиксирующие ось качки элементы 160 механически останавливают движение платформы 70 вдоль оси качки 34 при их зацеплении. Это может быть применено в качестве устройства безопасности, когда платформа 70 неподвижна и находится в горизонтальном положении 22 в режиме загрузки/разгрузки или во время технического обслуживания.

[0067] Поворотная конструкция 60 может необязательно содержать жесткий тормоз поворотной оси 480 и подъемную стойку 490. Подъемная стойка 490 обеспечивает поддержку ручного домкрата, который может быть установлен в месте расположения подъемной стойки 490, а затем применяться для ручного подъема поворотной конструкции 60 по отношению к опорной конструкции 50 так, что приводной элемент 90 может быть временно удален, если это необходимо для обслуживания.

[0068] На ФИГ. 16 проиллюстрирован вид в изометрии, иллюстрирующий приводной элемент 90 подвижного основания 10 по ФИГ. 3 в соответствии с вариантом реализации настоящего изобретения.

На ФИГ. 17 проиллюстрировано изображение в разобранном виде, иллюстрирующее приводной элемент 90 подвижного основания 10 по ФИГ. 3 в соответствии с вариантом реализации настоящего изобретения. На ФИГ. 18 проиллюстрирован вид сбоку, иллюстрирующий поворотную конструкцию 60 подвижного основания 10 по ФИГ. 3 в горизонтальном положении 22, в соответствии с одним из вариантов реализации настоящего изобретения.

[0069] Приводной элемент 90 способствует вращению поворотной конструкции 60 и платформы 70 через вал 340 в точке опоры 42. Приводной элемент 90 также может содержать фиксирующий элемент 240 вала для фиксации вала 340 на месте. Приводной элемент 90 установлен на опорной конструкции 50 посредством крепления приводного элемента 230. Крепления 250 применяют для фиксации различных компонентов приводного элемента 90 на месте. В одном варианте реализации изобретения приводной элемент 90 дополнительно содержит одну пару поворотных приводов 220. В таком варианте реализации изобретения поворотные приводы 220 задействуются с помощью двух червячных передач, каждая из которых, в свою очередь, приводится в движение от планетарной коробки передач 222 и двигателя коробки передач 224. В одном варианте реализации изобретения приводной элемент 90 дополнительно содержит червячную передачу, которая выполнена с возможностью обратного хода, а двигатель коробки передач 224 содержит встроенный тормоз. В других вариантах реализации изобретения один комплект оборотных приводов 220 предусматривается по обе стороны от поворотной конструкции 60.

[0070] Согласно одному из вариантов реализации изобретения, поворотный привод 220 приводит в движение поворотную конструкцию 60 и платформу 70 с помощью установки соединительного вала и зубчатой передачи. Гибкие муфты 260 высвобождают осевые и наклонные степени свободы на поворотных приводах 220 для того, чтобы избежать чрезмерного ограничения платформы 70. Блокирующая сборка 270 зажимает вал 340 на поворотной конструкции 60 для передачи нагрузки и крутящего момента. Одна сторона вала 340 жестко соединена с внутренней ступицей 262 через фиксирующий вал элемент 240. В одном варианте реализации изобретения фиксирующий вал элемент 240 представляет собой стяжной диск. Внутренняя ступица 262 затем соединяется с гибкой муфтой 260, которая допускает определенное количество осевой и вращательной гибкости, чтобы согласовать некоторое нарушение соосности по отношению к валу 340. Гибкая муфта 260 затем соединяется с приводным элементом 90, который способствует вращению вала 340, и такое вращение приводит к вращению поворотной рамы 360. Движение поворотной рамы 360 в таком случае способствует вращению поворотной конструкции 60, соединенной с ней (в точках опоры 42), и платформы 70, чтобы дать возможность платформе 70 подвижного основания 10 перейти из горизонтального положения 22 в вертикальное положение 24.

[0071] Как проиллюстрировано на ФИГ. 17, приводной элемент 90 способствует вращению вокруг вала 340 с применением муфты поворотной рамы 350 и самой поворотной рамы 360. Муфта поворотной рамы 350, сама поворотная рама 360 и вал 340 прижаты друг к другу с помощью фиксирующего узла 270. В одном из вариантов реализации настоящего изобретения фиксирующий узел 270 является изделием типа Ringfeder.

[0072] На ФИГ. 19 проиллюстрирован вид сбоку, иллюстрирующий линейный направляющий элемент 120 подвижного основания 10 по ФИГ. 3 в соответствии с вариантом реализации настоящего изобретения. На ФИГ. 20 проиллюстрирован вид в поперечном разрезе, иллюстрирующий шарнир 392 поворотной конструкции 60 подвижного основания 10 по ФИГ. 3 в соответствии с вариантом реализации настоящего изобретения. На ФИГ. 21 проиллюстрирован вид в изометрии, иллюстрирующий поворотную конструкцию 60 подвижного основания 10 по ФИГ. 3 и его линейный направляющий элемент 392, опору линейного направляющего элемента 570, шарнир 392 и корпус 380, в соответствии с вариантом реализации настоящего изобретения. На ФИГ. 22 проиллюстрирован вид сбоку, иллюстрирующий поворотную конструкцию 60 подвижного основания 10 по ФИГ. 3 с линейным направляющим элементом 392, опорой линейного направляющего элемента 570, шарниром 392 и корпусом 380 в соответствии с вариантом реализации настоящего изобретения. В одном варианте реализации изобретения линейный направляющий элемент 120 содержит линейные подшипники. Линейный направляющий элемент 120 поддерживается опорой линейного направляющего элемента 390 и закреплен на поворотной конструкции 60 с помощью креплений 251. В одном варианте реализации изобретения корпус 380 применяют для поддержания платформы 70 в положении над линейным направляющим элементом 120 на поворотной конструкции 60. В других вариантах реализации изобретения платформа 70 может удерживаться на месте на поворотной конструкции 60 с применением устройства на основании колеса и рельсы. В одном варианте реализации изобретения шарнир 392 использует обслуживаемые сферические подшипники скольжения 394 и самосмазывающиеся подшипники 396. Шарнир 392 применяют, чтобы избежать чрезмерного ограничения поворотной конструкции 60 в боковом направлении.

[0073] На ФИГ. 23 проиллюстрирован вид в изометрии, иллюстрирующий фиксирующий поворотную ось элемент 100 подвижного основания 10 по ФИГ. 3 в соответствии с вариантом реализации настоящего изобретения. На ФИГ. 24 проиллюстрирован вид в изометрии, иллюстрирующий фиксирующий ось качки элемент 160 подвижного основания 10 по ФИГ. 3 в соответствии с вариантом реализации настоящего изобретения. На ФИГ. 25A проиллюстрирован вид в поперечном разрезе, иллюстрирующий стыковочный штифт для фиксирующего поворотную ось элемента 100 и фиксирующего ось качки элемента 160 подвижного основания 10 по ФИГ. 3 в соответствии с вариантом реализации настоящего изобретения. На ФИГ. 25В проиллюстрирован вид сверху, иллюстрирующий фиксирующий поворотную ось элемент 100 и фиксирующий ось качки элемент 160 подвижного основания 10 по ФИГ. 3 в соответствии с вариантом реализации настоящего изобретения. На ФИГ. 26 проиллюстрирован вид сбоку, иллюстрирующий фиксирующий поворотную ось элемент 100 и фиксирующий ось качки элемент 160 подвижного основания 10 по ФИГ. 3 в соответствии с вариантом реализации настоящего изобретения.

[0074] Фиксирующий поворотную ось элемент 100 и фиксирующий ось качки элемент 160 являются мерами безопасности и применяются для блокировки платформы 70 и поворотной конструкции 60 на месте, соответственно, с тем, чтобы обеспечить поддержание в стационарном положении подвижного основания 10. В одном варианте реализации изобретения фиксирующий поворотную ось элемент 100 и фиксирующий ось качки элемент 160 используют общую конструкцию фиксирующего элемента. На ФИГ. 25 проиллюстрирован один вариант реализации конструкции фиксирующего поворотную ось элемента 100 и фиксирующего ось качки элемента 160. Фиксирующий поворотную ось элемент 100 и фиксирующий ось качки элемент 160 каждый содержит датч
