Инициализация адреса модулей осветительного устройства

Инициализация адреса модулей осветительного устройства

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Изобретение относится к области осветительных устройств и инициализации адреса модулей осветительного устройства в осветительном устройстве. Более конкретно, изобретение относится к осветительному устройству, содержащему группу модулей освещения, и к способу инициализации адресов модулей осветительного устройства в осветительном устройстве.

Уровень техники

В US 2004/0232856 A1 описана система освещения, имеющая балластные сопротивления, которые соединены с лампами и, по меньшей мере, один контроллер, предназначенный для управления балластными сопротивлениями, таким образом, работой ламп. Перед установкой в системе освещения в балластных сопротивлениях предусмотрены коды, которые являются индивидуальными для каждого из балластных сопротивлений и могут быть адресованы извне с помощью сигналов. Эти коды считывают во время установки системы освещения и вводят в контроллер. Контроллер назначает адреса привода с целью привода каждого из балластных сопротивлений, и контроллер использует адреса привода для управления балластными сопротивлениями. Контроллерами управляют с помощью сигнала управления, выводимого в линию сигнала управления или в линию шины, с которой соединены электронные балластные сопротивления.

Сущность изобретения

Цель изобретения состоит в том, чтобы обеспечить осветительное устройство, в котором инициализация адреса модулей осветительного устройства в осветительном устройстве будет упрощена.

Эта цель достигается с помощью осветительного устройства, содержащего: первичный модуль управления, содержащий интерфейс модуля управления; и группу модулей освещения, каждый модуль освещения упомянутой группы выполнен с возможностью приема команд из первичного модуля управления через интерфейс модуля освещения в модуле освещения, в котором упомянутая группа модулей освещения и упомянутый первичный модуль управления включены в цепь источника питания, в котором каждый последующий модуль содержит вход питания, который соединен с переключаемым выходом питания соответствующего предшествующего модуля, и

в котором каждый предшествующий модуль выполнен с возможностью подачи питания на выход питания только после инициализации адреса идентификации этого модуля, и

в котором каждый последующий модуль выполнен с возможностью инициализации адреса идентификации модуля после подачи питания на вход питания.

В дальнейшем цепь источника питания также называется цепью модулей. Например, упомянутая цепь представляет собой линейную цепь в отличие от цепи замкнутого контура.

Предпочтительно, упомянутое осветительное устройство представляет собой осветительное устройство, источник света или светильник с зажимным приспособлением.

Например, упомянутое осветительное устройство может представлять собой компоновку модулей осветительного устройства, такую как первичный модуль управления и, по меньшей мере, один модуль освещения, упомянутая компоновка может иметь общий источник питания. Например, упомянутый общий источник питания представляет собой источник питания для всех модулей осветительного устройства. Например, осветительное устройство может содержать упомянутый общий источник питания.

В дальнейшем термин модуль осветительного устройства используется для включения модуля освещения, а также упомянутого первичного модуля управления и необязательного вторичного модуля управления.

Предпочтительно, упомянутый адрес идентификации может представлять собой адрес интерфейса модуля освещения. Упомянутый адрес идентификации модуля используется, например, когда передают команду управления генерированием света в соответствующий модуль освещения в режиме передачи адресов после этапа инициализации адреса. Например, упомянутые адреса идентификации являются внутренними для осветительного устройства. Таким образом, они могут быть невидимы снаружи осветительного устройства.

Поскольку каждый последующий модуль получает питание только после того, как адрес предшествующего модуля был инициализирован, инициализация адреса упрощается. Например, инициализация адреса для предшествующего модуля может происходить без вмешательства с использованием операций инициализации адреса последующего модуля. В частности, модули могут быть инициализированы один за другим. Кроме того, когда только один модуль включают одновременно, пик потребления энергии может быть уменьшен по сравнению со включением всех модулей одновременно. Кроме того, структура модулей осветительного устройства может быть упрощена, поскольку инициализация каждого модуля может начинаться при включении соответствующего модуля.

Таким образом, в частности, структура модулей освещения может быть упрощена, поскольку структура цепи обеспечивает, что только один модуль освещения будет инициализирован одновременно. Таким образом, адрес идентификации, который является уникальным в осветительном устройстве, может быть назначен для модулей простым способом, например на основе процедур инициализации адреса, известных в данной области техники.

Например, каждый из упомянутых модулей цепи модулей содержит инициализатор адреса для инициализации адреса идентификации модуля, причем этот инициализатор соединен с упомянутым интерфейсом соответствующего модуля и выполнен с возможностью получения адреса идентификации модуля. Таким образом, инициализатор адреса выполнен с возможностью выполнения упомянутой инициализации адреса идентификации модуля.

Предпочтительно, каждый модуль цепи модулей выполнен с возможностью подачи питания на выход питания только после инициализации адреса идентификации модуля. Например, каждый модуль цепи модулей выполнен с возможностью инициализации адреса идентификации модуля после подачи питания на вход питания.

Например, упомянутая инициализация адреса идентификации модуля может содержать установку адреса модуля.

Предпочтительно, первый модуль в цепи модулей выполнен с возможностью назначения разных идентификаций адреса для последующих модулей и передачи упомянутого адреса идентификации в соответствующие последующие модули, и каждый последующий модуль в цепи модулей выполнен с возможностью приема адреса идентификации из первого модуля в цепи модулей. Например, последующий модуль устанавливает свой адрес идентификации для принятого адреса идентификации интерфейса. Таким образом, первый модуль администрирует назначением адреса для самого себя и последующих модулей. Например, любой последующий модуль может связываться только с первым модулем во время инициализации адреса. Таким образом, инициализация упрощается. Например, любая связь между модулями во время фазы инициализации адреса инициируется только первым модулем, и связь осуществляется только между первым модулем и каждым другим модулем.

Например, каждый модуль в цепи выполнен с возможностью назначения, в случае, если упомянутый модуль представляет собой первый модуль в цепи, разных идентификаций адреса для последующих модулей, и передачи упомянутого адреса идентификации в соответствующие последующие модули, и каждый модуль цепи модулей выполнен с возможностью приема, в случае, если упомянутый модуль представляет собой последующий модуль в цепи модулей, адреса идентификации из первого модуля в цепи модулей. Таким образом, каждый из модулей цепи модулей может быть выполнен с возможностью выполнения роли первого модуля и роли последующего модуля в отношении поведения инициализации адреса при включении питания. Таким образом, модули могут быть расположены в любом порядке в цепи источника питания. Предпочтительно, новый адрес идентификации передают в последующий модуль, используя принятый по умолчанию адрес, для адресации модуля.

Например, упомянутая инициализация адреса идентификации модуля содержит:

назначают, в случае, если модуль представляет собой первый модуль в цепи модулей, адрес идентификации; и

принимают, в случае, если модуль представляет собой последующий модуль в цепи модулей, адрес идентификации из первого модуля в цепи модулей. Например, адрес идентификации принимают через интерфейс соответствующего модуля и через интерфейс первого модуля.

Например, упомянутая инициализация адреса идентификации модуля содержит:

назначают, в случае, если модуль представляет собой первичный модуль управления, заданный адрес идентификации первичного модуля управления. Например, первичный модуль управления может всегда устанавливать свой адрес для заданного адреса идентификации первичного модуля управления, отклоняя, таким образом, любой назначенный адрес в случае, если первичный модуль управления не является первым модулем в цепи модулей.

Например, каждый модуль освещения упомянутой группы модулей освещения выполнен с возможностью уведомления, в случае, если упомянутый модуль освещения представляет собой первый модуль в цепи модулей первичного модуля управления, о завершении инициализации адреса всех последующих модулей в цепи модулей. Таким образом, упомянутый модуль выполнен с возможностью передачи отчета в первичный модуль управления о том, что этап инициализации адреса закончен.

Например, для упомянутого уведомления используется заданный адрес первичного модуля управления.

Например, каждый модуль упомянутой цепи модулей кроме первичного модуля управления (то есть каждый модуль освещения и, если соответствует, каждый вторичный модуль управления) выполнен с возможностью уведомления, в случае, когда упомянутый модуль представляет собой первый модуль в цепи модулей, первичного модуля управления об окончании инициализации адреса всех последующих модулей в цепи модулей.

Например, интерфейс модуля управления представляет собой интерфейс шины, и интерфейсы модулей освещения представляют собой интерфейсы шины. Например, интерфейсы шины представляют собой последовательные интерфейсы шины. Например, интерфейсы модуля освещения соединены с интерфейсом модуля управления. Например, интерфейсы модуля освещения соединены с интерфейсом модуля управления через шину осветительного устройства. Например, упомянутая шина осветительного устройства может представлять собой последовательную шину. Когда каждый последующий модуль получает питание только после инициализации адреса предшествующего модуля, инициализация адреса модулей, соединенных с шиной, упрощается. В частности, например, модули, имеющие одинаковый принятый по умолчанию адрес, могут быть соединены с шиной. На этапе инициализации адреса каждый модуль цепи модулей может получить индивидуальный адрес. Таким образом, впоследствии, модули могут быть адресованы на индивидуальной основе. Во время этапа инициализации, например, только один модуль одновременно работает с принятым по умолчанию адресом. Например, каждый другой модуль получает питание только после изменения принятого по умолчанию адреса предшествующего модуля на индивидуальный адрес. Упомянутый индивидуальный адрес может представлять собой адрес идентификации, принятый из первого модуля, или, в случае первого модуля или первичного модуля управления, адрес, назначенный модулем для самого себя. Таким образом, например, нет необходимости в этапе конфигурации, выполняемой вручную, и при этом не требуется во время изготовления модуля или осветительного устройства, или во время его установки назначать адрес для индивидуального модуля. Например, каждый модуль цепи модулей выполнен с возможностью работы, в случае, когда упомянутый модуль представляет собой последующий модуль в цепи модулей, своего соответствующего интерфейса модуля управления или интерфейса модуля освещения только в подчиненном режиме связи, по меньшей мере, до тех пор, пока не будет закончена упомянутая инициализация адреса идентификации модуля. В подчиненном режиме связи интерфейс не инициирует связь, а только принимает и/или отвечает на передаваемые запросы или передаваемые команды. Например, только в первом модуле работает свой соответствующий интерфейс модуля управления или интерфейс модуля освещения в ведущем режиме связи, по меньшей мере, до окончания упомянутой инициализации адреса идентификации модуля. Таким образом, связь во время инициализации адреса упрощается. Например, инициализация адреса модуля может происходить без вмешательства со стороны операций по шине другого модуля. Таким образом, в случае, когда первый модуль представляет собой модуль освещения, модуль освещения может передавать адрес идентификации в последующий модуль, в котором интерфейс модуля освещения первого модуля работает в ведущем режиме связи во время этапа инициализации адреса осветительного устройства.

Например, упомянутая инициализация адреса идентификации модуля содержит изменение принятого по умолчанию адреса идентификации на индивидуальный адрес идентификации. Например, каждый модуль цепи модулей может получить индивидуальный адрес. Например, упомянутый индивидуальный адрес может быть уникальным в пределах осветительного устройства. Например, упомянутый принятый по умолчанию адрес идентификации является общим для упомянутых модулей в цепи модулей. Таким образом, все модули могут иметь одинаковый принятый по умолчанию адрес при включении питания. Таким образом, конфигурация модулей упрощается. Например, изготовление и установка модулей упрощается. Например, упомянутое назначение адреса идентификации может содержать изменение принятого по умолчанию адреса идентификации на индивидуальный адрес идентификации.

В альтернативном примере первичный модуль управления представляет собой первый модуль в цепи модулей и представляет собой единственный модуль в цепи модулей, который выполнен с возможностью назначения другого адреса идентификации для последующих модулей. Поэтому каждый модуль освещения в цепи модулей представляет собой последующий модуль и выполнен с возможностью приема адреса идентификации из первичного модуля управления. В этом альтернативном примере модуль освещения может работать только в подчиненном режиме связи.

В одном варианте осуществления первичный модуль управления выполнен с возможностью получения команды управления осветительного устройства; и каждый модуль освещения упомянутой группы модулей освещения выполнен с возможностью приема команды управления генерированием света через интерфейс модуля освещения в модуле освещения, в котором установлен первичный модуль управления:

- для выбора, на основе полученной команды управления осветительным устройством, режима широковещательной связи или режима передачи адресации интерфейса модуля управления, и

- передачи, по меньшей мере, одной команды управления генерированием света, по меньшей мере, в один из упомянутых интерфейсов модуля освещения, по меньшей мере, одного соответствующего модуля освещения упомянутой группы модулей освещения через интерфейс модуля управления, используя выбранный режим связи.

Таким образом, после этапа инициализации адреса адресация модулей освещения может быть выполнена с использованием индивидуальных адресов. Путем выбора на основе полученной команды управления осветительного устройства, режима широковещательной связи или режима передачи адресации, эффективность связи в осветительном устройстве (внутренняя связь осветительного устройства) получается выше, чем в конфигурации, в которой используется только режим широковещательной связи, а также в конфигурации, в которой используется только режим адресации. Режим широковещательной связи является более эффективным в большинстве случаев по сравнению с режимом адресации, но, в зависимости от функций, обеспечиваемых осветительным устройством, могут возникать ситуации, в которых режим адресации является более эффективным.

Например, модуль первичного управления может содержать интерфейс осветительного устройства, выполненный с возможностью приема упомянутой команды управления осветительного устройства. Таким образом, например, модуль первичного управления может содержать интерфейс осветительного устройства, а также упомянутый интерфейс модуля управления.

В режиме передачи адресации, также называемом режимом адресации или режимом передачи индивидуальной адресации, передаваемое сообщение, подаваемое первичным модулем управления, может содержать адрес идентификации, специфичной для соответствующего одного из модулей освещения. Например, адрес идентификации может быть уникальным в пределах индивидуального осветительного устройства, то есть среди модулей освещения первичного модуля управления и, в случае необходимости, среди дополнительных модулей управления осветительного устройства. Например, адрес идентификации может использоваться только в режиме адресации, но не в режиме широковещательной связи.

Команда управления генерированием света определяет действие, которое должен предпринять модуль (модули) освещения, в который направлена эта команда, при этом такое действие относится к атрибуту генерирования света, такому как свет включить/выключить, интенсивность света, оттенок и т.д.

Например, каждый модуль освещения упомянутой группы модулей освещения может содержать, по меньшей мере, один элемент освещения, и, по меньшей мере, один контроллер элемента освещения, соединенный, по меньшей мере, с одним элементом освещения, и выполнен с возможностью генерировать сигналы привода элемента освещения на основе команды управления генерированием света, принятой через интерфейс модуля освещения в модуле освещения. Следует отметить, что термин "элемент освещения" следует понимать, как включающий в себя один излучатель света, что представляет собой типичную ситуацию, а также группу излучателей света, привод которых осуществляется одновременно, например, использованием одного и того же сигнала привода. Например, контроллер элемента освещения выполнен с возможностью расчета сигнала привода, по меньшей мере, для одного элемента освещения и для подачи сигнала привода, по меньшей мере, в один элемент освещения и, более конкретно, по меньшей мере, в один привод своего элемента освещения.

Например, модуль первичного управления выполнен с возможностью

- вывода, в случае, когда выбранный режим связи представляет собой режим широковещательной связи, упомянутой, по меньшей мере, одной команды управления генерированием света в интерфейс модуля управления, и

- вывода, в случае, когда выбранный режим связи представляет собой режим передачи адресации, по меньшей мере, одного адреса идентификации, специфичной для одного из модулей освещения, и упомянутой, по меньшей мере, одной команды управления генерированием света в интерфейсе модуля управления. Таким образом, конкретный адрес идентификации будет выведен только в режиме передачи адресации и не будет выведен в режиме широковещательной связи. Например, в режиме широковещательной связи идентификатор широковещательной связи, например, в форме установки адреса в "0", может быть выведен вместо конкретного адреса идентификации. Например, интерфейс модуля управления и интерфейсы модуля освещения являются битовыми последовательными интерфейсами.

Например, модуль первичного управления выполнен с возможностью избирательной передачи, в случае, когда выбранный режим связи представляет собой режим передачи адресации, по меньшей мере, одной команды управления генерированием света в, по меньшей мере, один из упомянутых интерфейсов модуля освещения, по меньшей мере, одного соответствующего модуля освещения упомянутой группы модулей освещения через интерфейс модуля управления, используя выбранный режим связи и используя, по меньшей мере, один адрес идентификации модуля освещения.

Например, упомянутые интерфейсы модуля освещения выполнены с возможностью приема команд управления генерирования света в режиме широковещательной связи и в режиме передачи адресации.

Например, первичный модуль управления может содержать транслятор для приема команды управления осветительным устройством, требующим управления генерированием света, по меньшей мере, двух модулей освещения осветительного устройства, то есть требующим управления генерированием света упомянутых, по меньшей мере, двух модулей освещения осветительного устройства, и для трансляции команды управления осветительного устройства в команды управления генерированием света каждого из упомянутых, по меньшей мере, двух модулей освещения, в котором первичный модуль управления выполнен с возможностью избирательного управления транслятором на основе упомянутой полученной команды управления осветительным устройством, для трансляции команды управления осветительным устройством в команды управления генерированием света для каждого из упомянутых, по меньшей мере, двух модулей освещения.

Например, первичный модуль управления выполнен с возможностью избирательного управления транслятором на основе упомянутой полученной команды управления осветительным устройством и для выбора режима передачи адресации для передачи упомянутых команд управления генерированием света в упомянутые, по меньшей мере, два модуля освещения. Например, упомянутая команда управления осветительным устройством, требующая управления генерированием света, по меньшей мере, двух модулей освещения осветительного устройства, может представлять собой команду управления осветительным устройством, требующую управления генерированием света всеми модулями освещения осветительного устройства, или команду управления осветительным устройством, относящуюся к управлению генерированием света только некоторых из модулей освещения осветительного устройства. Например, не требуется, чтобы модули освещения выполняли сложные операции скоординированного управления модулями освещения, поскольку координация может быть выполнена первичным модулем управления. Таким образом, возможности обработки модулей освещения могут быть уменьшены. Например, команда управления осветительным устройством, требующая сложной обработки или скоординированного управления более чем одним модулем освещения, может быть транслирована в меньшие простые команды управления генерированием света, которые, например, могут быть выполнены модулями освещения без взаимодействия между модулями освещения. Таким образом, например, динамические световые эффекты могут быть выполнены осветительным устройством, имеющим модули освещения упрощенной структуры и пониженной сложности. Кроме того, обеспечивается эффективная связь с осветительным устройством, поскольку широковещательная связь может использоваться для других, например, более простых команд управления осветительным устройством, принимаемых первичным модулем управления.

Например, первичный модуль управления выполнен с возможностью избирательного выполнения, на основе упомянутой полученной команды управления осветительным устройством, одного из:

- управления транслятором и передачи упомянутых команд управления генерированием света в соответствующие, упомянутые, по меньшей мере, два модуля освещения через интерфейс модуля управления, используя, по меньшей мере, один из режима передачи адресации; и

- передачи, по меньшей мере, одной команды управления генерированием света в упомянутую группу модулей освещения через интерфейс модуля управления, используя режим широковещательной связи. Например, в последнем случае первичный модуль управления может генерировать, по меньшей мере, одну команду управления генерированием света на основе упомянутой полученной команды управления осветительным устройством. Например, команда управления осветительным устройством может быть передана в модули освещения в форме команды управления генерированием света первичным модулем управления.

Например, первичный модуль управления выполнен с возможностью передачи упомянутой, по меньшей мере, одной команды управления генерированием света в упомянутый, по меньшей мере, один из упомянутых интерфейсов модуля освещения, в котором упомянутая, по меньшей мере, одна команда управления генерированием света может быть выполнена каждым соответствующим модулем освещения, в интерфейс модуля освещения, из которого она может быть независимо передана в любой другой модуль освещения группы модулей освещения. В частности, она может быть выполнена без требования связи между модулями освещения. Другими словами, любая команда управления генерированием света, которую передает первичный модуль управления в любой модуль освещения в группе модулей освещения в режиме широковещательной связи, или команда передачи адресации, представляет собой команду управления генерированием света, которая может быть выполнена соответствующим, по меньшей мере, одним модулем освещения, в который она направлена, независимо от любого другого из упомянутой группы модулей освещения, и, более конкретно, может быть выполнена без требования наличия связи между модулями освещения. Когда связь не требуется между модулями освещения, структура модулей освещения и интерфейсов модуля освещения может быть существенно упрощена.

Например, упомянутый интерфейс модуля освещения каждого из упомянутой группы модулей освещения выполнен с возможностью его работы, за исключением инициализации соответствующего модуля освещения, только в подчиненном режиме связи. Таким образом, структура интерфейса модуля освещения может быть существенно упрощена, и связь в пределах осветительного устройства может быть упрощена.

Например, интерфейс модуля управления выполнен с возможностью передавать упомянутую, по меньшей мере, одну команду управления генерированием света, по меньшей мере, в один из упомянутых интерфейсов модуля освещения, по меньшей мере, одного соответствующего одного из упомянутой группы модулей освещения через интерфейс модуля управления, который работает в ведущем режиме связи, и упомянутый, по меньшей мере, один из упомянутых интерфейсов модуля освещения выполнен с возможностью его работы в подчиненном режиме связи во время приема упомянутой, по меньшей мере, одной команды управления генерированием света и во время выполнения упомянутой, по меньшей мере, одной команды управления генерированием света соответствующим модулем освещения. Таким образом, интерфейс модуля освещения может работать только в подчиненном режиме связи, в случае необходимости, за исключением фазы инициализации осветительного устройства. Упомянутая инициализация содержит описанную выше инициализацию адреса идентификации.

Например, осветительное устройство может, в случае необходимости, дополнительно содержать, по меньшей мере, один вторичный модуль управления, который содержит вторичный интерфейс модуля управления для связи с первичным модулем управления через интерфейс первичного модуля управления. По меньшей мере, один вторичный модуль управления может составлять часть упомянутой цепи источника питания модулей осветительного устройства.

В дополнительном аспекте изобретения предусмотрена система освещения, содержащая множество осветительных устройств, как описано выше, и контроллер системы, который выполнен с возможностью генерирования команд управления осветительного устройства и передачи упомянутых команд управления осветительного устройства в первичные модули управления упомянутых осветительных устройств через интерфейс системы контроллера системы и через интерфейсы осветительного устройства упомянутых осветительных устройств. Например, интерфейс системы представляет собой шинный интерфейс, и интерфейсы осветительного устройства представляют собой шинные интерфейсы, соединенные с интерфейсом системы через шину системы.

В дополнительном аспекте изобретения, предусмотрен модуль осветительного устройства, который устанавливается в цепи источника питания осветительного устройства, как описано выше, модуль, содержащий:

- интерфейс для передачи или приема команд управления модуля осветительного устройства;

- вход питания;

- переключаемый выход питания;

в котором модуль осветительного устройства выполнен с возможностью инициализации адреса идентификации модуля после подачи в него питания на вход питания, и

в котором модуль осветительного устройства выполнен с возможностью подачи питания на выход питания только после инициализации адреса идентификации модуля.

Например, модуль осветительного устройства может представлять собой один из первичного модуля управления, вторичного модуля управления и модуля освещения, как описано выше.

В дополнительном аспекте изобретения предусмотрен способ инициализации адресов модулей осветительного устройства для осветительного устройства, причем эти модули осветительного устройства расположены в цепи источника питания модулей осветительного устройства, способ, содержащий следующие этапы:

(a) предшествующий модуль осветительного устройства инициализирует адрес идентификации модуля осветительного устройства; и

(b) предшествующий модуль осветительного устройства подает питание в последующий модуль осветительного устройства;

(c) последующий модуль осветительного устройства инициализирует адрес идентификации модуля осветительного устройства;

этапы (b) и (с) повторяются для каждого последующего модуля осветительного устройства упомянутой цепи модулей осветительных устройств. Например, последующий модуль осветительного устройства инициализирует адрес идентификации модуля осветительного устройства после подачи в него питания.

Например, способ содержит:

первый модуль в цепи модулей, назначает разные адреса идентификации для последующих модулей и передает упомянутый адрес идентификации в соответствующие последующие модули, и

этап (с) инициализации последующим модулем осветительного устройства адреса идентификации модуля осветительного устройства содержит: последующий модуль осветительного устройства принимает адрес идентификации из упомянутого первого модуля.

Например, упомянутые модули осветительного устройства включают в себя первичный модуль управления, и способ дополнительно содержит:

- первый модуль осветительного устройства уведомляет, в случае, когда первый модуль осветительного устройства не является первичным модулем управления, первичный модуль управления о завершении инициализации адреса всех последующих модулей в цепи модулей.

В дополнительном аспекте изобретения предусмотрен способ для управления модулями освещения осветительного устройства, причем эти модули освещения расположены в цепи подачи питания модулей осветительного устройства, способ, содержащий упомянутый способ инициализации адресов модулей осветительного устройства в осветительном устройстве, способ, дополнительно содержащий:

- получают команду управления осветительного устройства;

- выбирают, на основе полученной команды управления осветительным устройством, режим широковещательной связи или режим передачи адресации для связи, по меньшей мере, с одним модулем освещения осветительного устройства; и

- передают, по меньшей мере, одну команду управления генерированием света, по меньшей мере, в один модуль освещения осветительного устройства, используя выбранный режим связи.

Например, упомянутый способ управления модулями освещения осветительного устройства может дополнительно содержать:

- избирательную трансляцию, в случае получения команды управления осветительным устройством, требующую управления генерированием света, по меньшей мере, двумя модулями освещения, и в зависимости от полученной команды управления осветительным устройством, полученной команды управления осветительным устройством в команды управления генерированием света для каждого из упомянутых, по меньшей мере, двух модулей освещения и передачу упомянутой команды управления генерированием света в каждый из упомянутых, по меньшей мере, двух модулей освещения, используя режим адресованной передачи.

Краткое описание чертежей

Эти и другие аспекты изобретения будут понятны из и будут поясняться со ссылкой на варианты осуществления, описанные ниже. На чертежах:

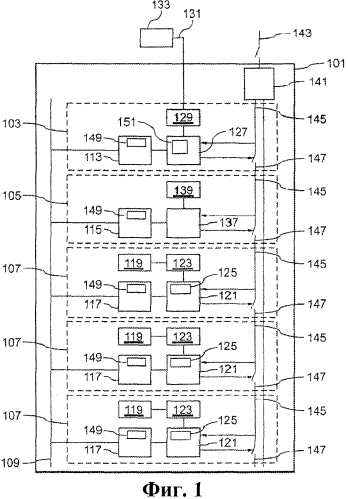

на фиг. 1 показана блок-схема варианта осуществления осветительного устройства в соответствии с настоящим изобретением;

на фиг. 2 показана блок-схема дополнительного варианта осуществления осветительного устройства; и

на фиг. 3 показана блок-схема варианта осуществления системы освещения в соответствии с настоящим изобретением.

Подробное описание изобретения

На фиг. 1 представлен вариант осуществления осветительного устройства 101, такого как светильник, источник света или светильник с зажимным приспособлением, которое содержит первичный модуль 103 управления. Кроме того, осветительное устройство может, в случае необходимости, содержать вторичный модуль 105 управления. Кроме того, осветительное устройство содержит группу модулей 107 освещения. Вторичный модуль 105 управления и модуль 107 освещения соединены через шину 109 осветительного устройства с первичным модулем 103 управления.

В частности, первичный модуль 103 управления содержит интерфейс 113 модуля управления, соединенный с шиной 109 осветительного устройства, вторичный модуль 105 управления содержит интерфейс 115 модуля управления, соединенный с шиной 109 осветительного устройства, и каждый модуль 107 освещения содержит интерфейс 117 модуля освещения, соединенный с шиной 109 осветительного устройства.

Каждый модуль 107 освещения содержит множество элементов 119 освещения и контроллер 121 элемента освещения, который соединен с приводами 123 элементов 119 освещения. На фиг. 1 показан только один примерный элемент 119 освещения и один примерный привод 123 для каждого модуля 107 освещения. Например, каждый модуль 107 освещения может содержать элементы 119 освещения, по меньшей мере, трех разных цветов, таких как красный, зеленый и синий, таким образом, что модуль 107 освещения может генерировать большую палитру цветов. Контроллер 121 элемента освещения соединен с интерфейсом 117 модуля освещения. Контроллеры 121 элемента освещения используются для обеспечения излучения осветительным устройством 101 света с требуемыми свойствами, например, в отношении цвета и интенсивности. Например, элементы 119 освещения представляют собой светодиоды, но любой твердотельный (SSL) элемент освещения находится в пределах объема настоящего изобретения. Кроме того, изобретение применимо к обычным осветительным устройствам (TL, HID и т.д.) и гибридам, имеющим управляемые элементы освещения. Каждый контроллер 121 элемента освещения выполнен с возможностью получения данных элемента освещения. Например, каждый контроллер 121 элемента освещения имеет накопитель 125, в котором сохранены данные элемента освещения, такие как длина волны пика, поведение потока и температуры для элемента 119 освещения. Контроллер 121 элемента освещения выполнен с возможностью генерировать сигналы привода элемента освещения для привода 123 элемента освещения на основе команды управления генерированием света, принятой через интерфейс 117 модуля освещения и, в случае необходимости, на основе упомянутых данных элемента освещения.

Модуль 103 первичного управления имеет контроллер 127, который соединен с интерфейсом 113 модуля управления. Кроме того, контроллер 127 соединен с интерфейсом 129 осветительного устройства, который, в варианте осуществления по фиг. 1, представляет собой шинный интерфейс, который может быть соединен с шиной 131 системы. Через шину 131 системы осветительное устройство 101 может быть соединено с интерфейсом 133 системы осветительной системы.

Модуль 105 вторичного управления содержит контроллер 137, соединенный с интерфейсом 115 модуля управления. Контроллер 137 дополнительно соединен, по меньшей мере, с одним устройством 139 управления модуля 105 вторичного управления. Например, устройство 139 управления содержит датчик. Например, контроллеры 127 и 137 выполнены с возможностью
