Колонковое шарошечное долото
Иллюстрации
Реферат

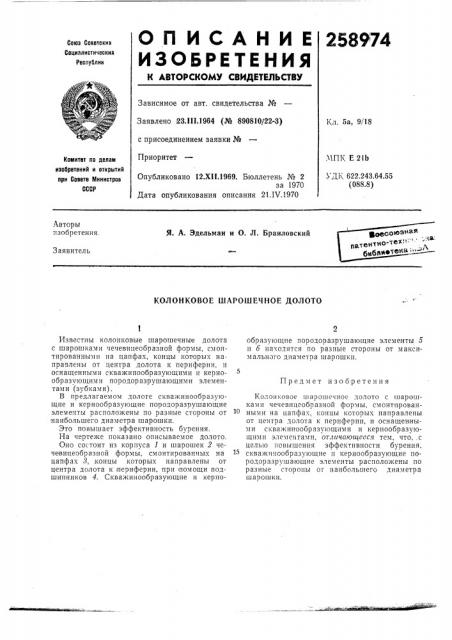

О П И С А Н И Е 258974
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 23.111.1964 (№ 890810/22-3) с присоединением заявки №
Приоритет
Кл. 5а, 9/18
МПК Е 21b
УДК 622.243.64.55 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Опубликовано 12.Х11.1969. Бюллетень № 2 за 1970
Дата опубликования описания 21.IV.1970
Авторы изобретения.
Я. А. Эдельман и О. Л. Браиловский
Заявитель
КОЛОНКОВОЕ ШАРОШЕЧHOE ДОЛОТО
Предмет изобретения
Известны колонковые шар ошечные долота с шарошками чечевицеобразной формы, смонтированными на цапфах, концы которых направлены от центра долота к периферии, и оснащенными скважинообразующими и кернообразующими породоразрушающими элементами (зубками).
В предлагаемом долоте скважинообразующие и кернообразующие породоразрушающие элемечты расположены по разные стороны от наибольшего диаметра шарошки.
Это повышает эффективность бурения.
На чертеже показано описываемое долото.
Оно состоит из корпуса 1 и шарошек 2 чечевицеобразной формы, смонтированных на цапфах 8, .концы которых направлены от центра долота к,периферии, при помощи подшипников 4. Скважинообразующие и кернообразующие породоразрушающие элементы 5 и 0 находятся по разные стороны от максимального диаметра шарошкп.
Колонковое шарошечное долото с шарошками чечевицеобразной формы, смонтированными на цапфах. концы которых направлены от центра долота к периферии, и оснащенными скважинообразующими и кернообразующими элементами, отличпющеесл тем, что, .с целью повышения эффективности бурения, скважнноооразующие и кернообразующие породоразрушающпе элементы расположены по разные стороны от наибольшего диаметра шарошки.
258974
Составитель В. Орлов
Техред Т. П. Курилко Корректор Г. П. Шильман
Редактор Н. Корчеико
Типография, пр, Сапунова, 2
Заказ 857)5 Тираж 499 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва Ж-35, Раушская наб., д. 4/5
