Реферат



М 2590

Класс 47 b

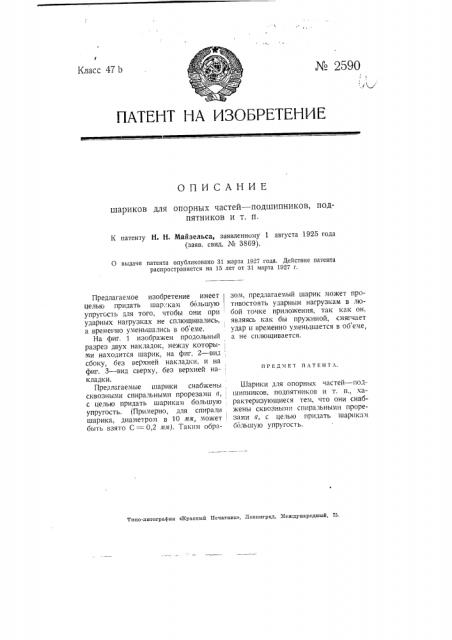

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ шариков для опорных частей — подшипников, подпятников и т. и.

К патенту H. H. Майзельса, заявленному 1 августа 1925 года (заяв. свид. Мв 3869).

0 выдаче патента опубликовано 81 марта 1997 года. Действие патента распространяется на 15 лет от 31 марта 1927 г.

ПРЕДМЕТ ПЛТЕНТЛ.

Типо-нитографин «Красный 11ечатнин», Ленинград, Международный, 75.

Предлагаемое изобретение имеет целью придать шар;.кам большую упругость для того, чтобы они при ударных нагрузках не сплющивались, а временно уменьшались в об еме.

На фиг. 1 изображен продольный разрез двух накладок, между которыми находится шарик, на фиг. 2 †в, сбоку, без верхней накладки, и на фиг. 3 †в сверху, без верхней накладки.

Предлагаемые шарики снабжены сквозными спиральными прорезами а,, ( с целью придать шарикам большую упругость. (Примерно, для спирали шарика, диаметром в 10 ли, может, быть взято С вЂ” 0,2 л|м). Таким образом, предлагаемый шарик может противостоять ударным нагрузкам в любой точке приложения, так как он, являясь как бы пружиной, смягчает удар и временно уменьшается в об еме, а не сплющивается.

Шарики для опорных частей — подшипников, подпятников и т. п., характеризующиеся тем, что они снабжены сквозными спиральными прорезами а, с целью придать шарикам большую упругость.

Кппенту Н.Н.МАЙЗЕЛЬСА ЛЯ90 фиг. I. с лиг. Тило-Литография .Красный Печатник". Ленинград, Менгдуиародный пр., 35.
