Шламоудаляющее устройство многоярусного низконапорного гидроциклона для осветлениясточных вод

Шламоудаляющее устройство многоярусного низконапорного гидроциклона для осветлениясточных вод

Иллюстрации

Показать все

Реферат

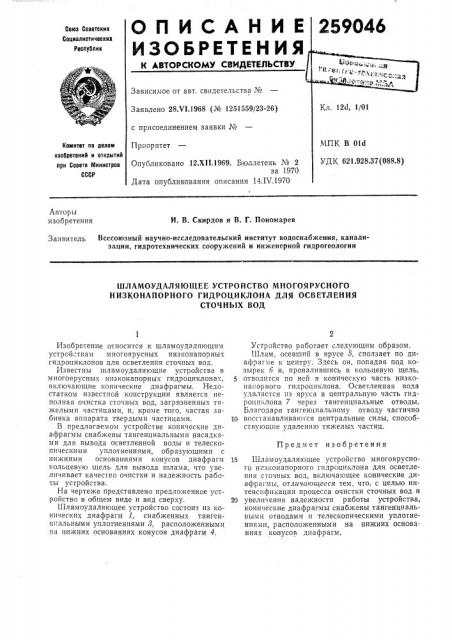

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 28.V1.1968 (Л 1251559/23-26) с присоединением заявки N

Приоритет

Комитет по делам изобретений и открытий прн Совете Министров

СССР

Опубликовано 12.XII.1969. Бюллетень ¹ 2 за 1970

Дата опубликования описания 14.IV.1970

Авторы изобретения

И. В. Скирдов и В. Г. Пономарев

Заявитель Всесоюзный научно-исследовательский институт водоснабжения, канализации, гидротехнических сооружений и инженерной гидрогеологии

ШЛАМОУДАЛЯ1ОЩЕЕ УСТРОЙСТВО МНОГОЯРУСНОГО

НИЗКОНАПОРНОГО ГИДРОЦИКЛОНА ДЛЯ ОСВЕТЛЕНИЯ

СТОЧНЫХ ВОД

Предмет изобретения

Изобретение относится к шламоудаляющим устройствам многоярусных низконапорных гидроциклонов для осветления сточных вод.

Известны шламоудаляющие устройства в многоярусных низконапорных гидроциклонах, включающие конические диафрагмы. Недостатком известной конструкции является неполная очистка сточных вод, загрязненных тяжелыми частицами, и, кроме того, частая забивка аппарата твердыми частицами.

В предлагаемом устройстве конические диафрагмы снабжены тангенциальными насадками для вывода осветленной воды и телескопическими уплотнениями, образующими с нижними основаниями конусов диафрагм кольцевую щель для вывода шлама, что увеличивает качество очистки и надежность рабаты устройства.

На чертеже представлено предложенное устройство в общем виде и вид сверху.

Шламоудаляющее устройство состоит из конических диафрагм 1, снабженных тангенцпальными уплотнениями 8, расположеннымц

»а нижних основаниях конусов диафрагм 4, Устройство работает следующим образом.

Шлам, осевший в ярусе 5, сползает по диафрагме к центру. Здесь он, попадая под козырек 6 и, провалившись в кольцевую щель, 5 отводится по ней в коническую часть низкона»орного гидроциклона. Осветленная вода удаляется пз яруса в центральную часть гидроцпклона 7 через тангенциальные отводы.

Благодаря тангенциальному отводу частично то восстанавливаются центральные силы, способствуюцпте удалению тяжелых частиц.

15 Шламоудаляющее устройство многоярусного нпзконапорного гпдроциклона для осветления сточных вод, включающее конические диафрагмы, отличающееся тем, что, с целью интенсификации процесса очистки сточных вод и

20 увеличения надежности работы устройства, конические диафрагмы снабжены тангенциальными отводами и телескопическими уплотнениями, расположенными на нижних основаниях конусов диафрагм, Составитель И. И. Фишман
