Фильтр-пресс

Фильтр-пресс

Иллюстрации

Показать все

Реферат

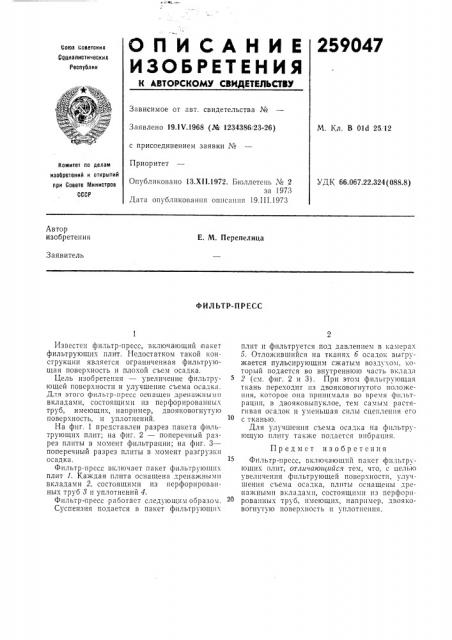

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

259047

Союз ьоветскик

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 19.1V.1968 (№ 1234386 23-26) с присоединением заявки ¹

Приоритет

М. Кл. В 01с1 25. 12 комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 13.Xl1 1972. Бюллетень чо 2 за 1973

Дата опубликования описания 19,III.1973

Автор изобретения

Е. М. Перепелица

Заявитель

ФИЛЬТР-ПPЕСС плит и фильтруется под давлением в камерах

5. Отложившийся на тканях б осадок выгружается пульсирующим сжатым возду;ом, который подается во внутреннюю часть вклада

2 (см. фиг. 2 и 3). При этом фильтрующая ткань переходит из двояковогнутого положения, которое она принимала во время фильтрации, в двояковыпуклое, тем самым растягивая осадок и уменьшая силы сцепления его с тканью.

Для улучшения съема осадка на фильтрующую плиту также подается вибрация.

Предмет изобретения

Фильтр-пресс, вксиочающий пакет фильтрующих плит, отличающийся тем, что, с целью увеличения фильтрующей поверхности, улучшения съема осадка, плиты оснащены дренажными вкладами, состоящими из перфорированных труб, имеющих, например, двояковогнутую поверхность и уплотнения, Известен фильтр-пресс, включающий пакет фильтрующих плит. Недостатком такой конструкции является ограниченная фильтрующая поверхность и плохой съем осадка.

Цель изобретения — увеличение фильтрующей поверхности и улучшение съема осадка.

Для этого фильтр-пресс оснащен дренажными вкладами, состоящими из перфорированных труб, имеющих, например, двояковогнутую поверхность, и уплотнений.

На фиг. 1 представлен разрез пакета фильтрующих плит; на фиг. 2 — поперечный разрез плиты в момент фильтрации; на фиг. 3— поперечный разрез плиты в момент разгрузки осадка, Фильтр-пресс вкоиочает пакет фильтрующих плит 1. Каждая плита оснащена дренажными вкладами 2, состоящими из перфорированных труб 8 и уплотнений 4.

Фильтр пресс работает следующим образом.

Суспензия подается в пакет фильтрующих

УДК 66.067.22.324(088.8) 259047

3 6 3

«РИ2. Z

3 5 3 В

Составитель И. Фишман

Техред T. Миронова

Редактор Л. Герасимова

Корректор Е. Зимина

Типография, пр. Сапунова, 2

Заказ 950/l Изд. М 1084 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прк Совете Министров СССР

Москва, Ж-35, Раушская паб., д, 4!5
