Реферат

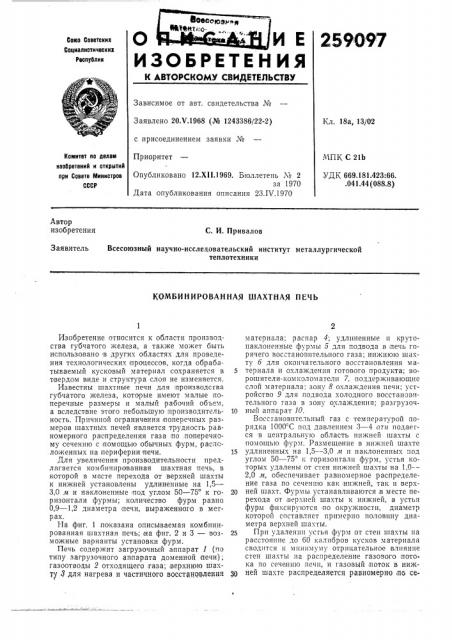

И Е

259097

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 20Х.1968 (№ 1243386/22-2) с присоединением заявки №

Кл. 18а, 13!02

Приоритет

Опубликовано 12.XII.1969. Бюллетень № 2 за 1970

Дата опуоликования описания 23.ГЧ.1970

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК С 21Ь

УД К 669.181.423:66.

041 44 (088 8) Автор изобретения

С. И. Привалов

Заявитель

Всесоюзный научно-исследовательский институт металлургической теплотехники

ЩМВ И Н И РОВАН НАЯ ШАХТНАЯ П E I b

Изобретение относится к области производства губчатого железа, а также может быть использовано в других областях для проведения технологически процессов, когда обрабатываемый кусковый материал сохраняется в твердом виде и структура слоя не изменяется.

Известны шахтные печи для производства губчатого железа, которые имеют малые поперечные размеры и малый рабочий объем, а вследствие этого небольшую производительность. Причиной ограничения поперечных размеров шахтных печей является трудность равномерного распределения газа по поперечному сечению с помощью обычных фурм, рас!«оло>кенных на периферии печи.

Для увеличения производительности предлагается ком оинированная шахтная печь, в которой в месте перехода от верхней шахты к ни>к!ней установлены удлиненные на 1,5—

3,0 м и наклоненные под углом 50 — 75 к горизонтали фурмы; количество фурм равно

0,9 — 1,2 диаметра печи, выраженного в метрах.

На фиг. 1 .показана описываемая комбинированная шахтная печь; на фиг. 2 и 3 — возможные варианты установки фурм.

Печь содер>кит загрузочный аппарат 1 (по типу загрузочного аппарата доменной печи); газоотводы 2 отходящего газа;,верхнюю шахту д для нагрева и частичного восстановления материала; распар 4; удлиненные и крутопаклоненные фурмы !> для подвода B печь горячего восстановительного газа; нижнюю шахту !> для окончательного восстановления ма5 териала и охлаждения готового продукта; ворошители-комколомателп 7, поддерживающие слой материала; зону 8 охлаждения печи; устройство 9 для подвода колодного восстановительного газа в зону охлаждения; разгрузоч10 ный аппарат 10.

Воссгановительны»«газ с температурой порядка 1000 С под давлением 3 — 4 ати подаегся в центральную область нижней шахты с помощью фурм. Размещение в нижней шахте

15 удлиненных на 1,5 — 3,0 л! и наклоненных под углом 50 — 75 к горизонтали фурм, устья которых удалены от стен нижней шахты на 1,0-—

2,0 л«, обеспечивает равномерное распределение газа по сечению как нижней, так и верх2Q ней шахт. Фурмы устанавливаются в месте перехода от верхней шахты к нижней, а устья фурм фиксиру1отся по окружности, диаметp которой составляет примерно половину диаметра верхней шахты.

При удалении устья фурм от стен шахты па расстояние до 60 калибров кусков материала сводится к минимуму отрицательное влияние стен шахты «а распределение газочого потока по сеченшо печи, и газовый, поток в нижней шахте распределяется равномерно,по се259091 чению печи, Кроме того, уменьшается опасность образования опеков и иастылей между фурмой и стеной шахты.

Предварительные расчеты .показывают, что для шахтной печи объемом 700 мз высов фурм составляет .порядка 1000 — 1500 мм, но не более 2000 л м. При крутонаклонных фурмах с высовом:по горизонтали до 1250 мм (для печи объемом 700 м ) давление столба материала верхней шахты на фурмы практически исключено. В случае недостаточной стойкости фурмы при высове ее порядка

2000 мм примвняется специальная водоохлаждаемая опорная конструкция 11 (см. фиг. 3).

При крутонаклоненных фурмах исключены задержка схода материала и образование настылей на стенках фурм.

Показанный, пунктиром на фиг. 1 профиЛь верхней шахты предусматривается для случая затруднения схода материала в области распара верхней шахты.

Предмет изобретения

Комбинированная шахтная печь, состоящая из двух шахт, соединенных между собой в расположенных одна над другой, у которых диа10 метр нижней шахты больше диаметра верхней шахты, отличающаяся тем, что, с целью увеличения производительности печи, в месте перехода от верхней шахты к нижней установлены удлиненные на 1,5 — 3,0 м и наклоненные

15 под углом 50 — 75 к горизонтали фурмы, количество которых равно 0,9 — 1,2 диаметра печи, выраженного в метрах.

259097 иг.g

Фиг. 3

Составитель А. семенов

Редактор Н. Л. Корченко

Корректор С. М. СигаЛ

Техред Т. П. Курилко

Заказ 853/5 Тираж 499 Подписное

БНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва SK-35, Раушская наб., д. 455

Типография, пр. Сапунова, 2
