Роторный насос

Роторный насос

Иллюстрации

Показать все

Реферат

Изобретение относится к области машиностроения и может быть использовано в качестве насоса для газов и жидкостей.

Известен роторный насос, включающий полый корпус, ротор, всасывающее устройство, затвор, поршень, выпускное устройство, причем клапаны регулирования давления расположены по обе стороны подвижного затвора, а затвор - между всасывающим и выпускным устройством (Заявка №2013120194, МКИ F04C 2/356, F04C 3/02 от 30.04.2013 - прототип).

Задачей, решаемой изобретением, является упрощение конструкции роторного насоса.

Задача обеспечивается тем, что в роторном насосе, включающем полый корпус, ротор, всасывающее устройство, поршень, выпускное устройство, подвижный затвор, расположенный между всасывающим устройством и выпускным устройством, согласно изобретению ротор выполнен с выемкой, расположенной в роторе перед поршнем со стороны направления его вращения таким образом, чтобы обеспечить выравнивание давления в рабочей камере и камере низкого давления для поднятия затвора в момент прохождения поршнем выпускного устройства при закрытии выпускного и впускного устройств.

За счет отказа от клапанов регулирования давления и выполнения ротора с выемкой упрощается конструкция роторного насоса.

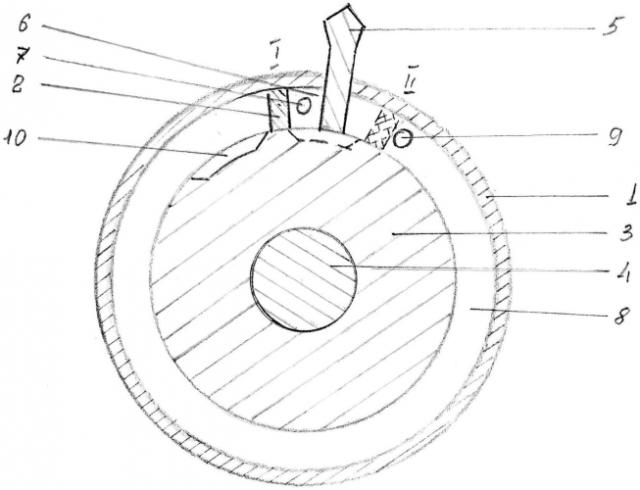

Изобретение иллюстрируется фигурой, на которой представлен насос в разрезе. Роторный насос включает корпус 1, поршень 2, ротор 3 на оси 4, подвижный затвор 5, расположенный между всасывающим устройством (клапан или отверстие) и выпускным устройством (клапан или отверстие), камеру низкого давления 6, образованную стенками корпуса 1, подвижного затвора 5 и поршня 2, всасывающие устройство 7, рабочую камеру 8, образованную другими стенками корпуса 1, подвижного затвора 5 и поршня 2, выпускное устройство 9. Выемка 10 расположена в роторе перед поршнем со стороны направления его вращения таким образом, чтобы обеспечить выравнивание давления в рабочей камере 8 и камере низкого давления 6 для поднятия затвора в момент прохождения поршнем выпускного устройства 9 (положение II).

Роторный насос работает следующим образом. В корпусе 1 поршень 2 на роторе 3 вращается вокруг оси 4 из положения I, при этом между поршнем 2 и подвижным затвором 5 создается вакуум, и таким образом образуется камера низкого давления 6. Всасывающее устройство 7 открыто, обеспечивая поступление газа, воды (или другой жидкости) в камеру низкого давления 6. Одновременно поршень 2 из рабочей камеры 8 выталкивает газ, воду (или другую жидкость) через выпускное устройство 9. При прохождении поршнем выпускного устройства 9 устройства 7 и 9 закрываются, а выемка 10 занимает положение, обеспечивающее выравнивание давления в камере низкого давления 6 и рабочей камере 9, открывается подвижный затвор 5. После прохождения поршнем 2 всасывающего устройства 7 подвижный затвор 5 закрывается, открываются всасывающее 7 и выпускное 10 устройства. После чего цикл повторяется. Ротор может быть снабжен более чем одним поршнем, при этом соответственно увеличивается количество подвижных затворов и всех всасывающих и выпускных устройств. Геометрические размеры насоса и выемки определяются расчетом в зависимости от мощности насоса, его назначения и других параметров.

Роторный насос, включающий полый корпус, ротор, всасывающее устройство, поршень, выпускное устройство, подвижный затвор, расположенный между всасывающим устройством и выпускным устройством, отличающийся тем, что ротор выполнен с выемкой, расположенной в роторе перед поршнем со стороны направления его вращения таким образом, чтобы обеспечить выравнивание давления в рабочей камере и камере низкого давления для поднятия затвора в момент прохождения поршнем выпускного устройства при закрытии выпускного и впускного устройств.
