Реферат



о

o n и c é -и 2

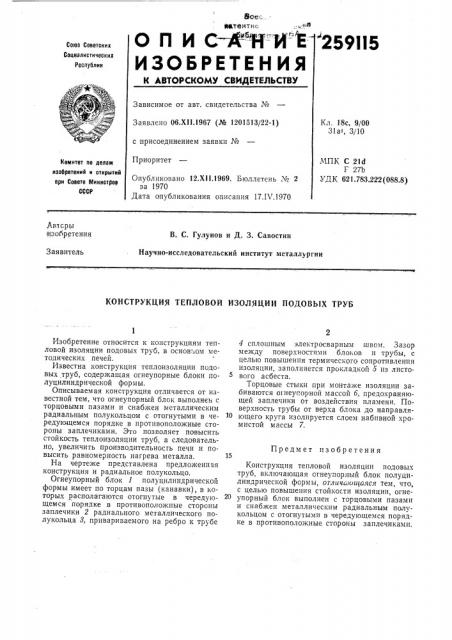

ИЗОБРЕТЕН ИЯ ззфтбнтко 259II5

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 06.XII.1967 (№ 1201513/22-1) с присоединением заявки №

Приоритет

Кл. 18с, 9/00

31а, 3/10

МПК С 21

Г 27b

УДК 621.783.222(088.8) Комитет по делам изобретениЙ и открытий при Совете Мииистров

СССР

Опубликовано 12.XII.1969. Бюллетень;¹ 2 за 1970

Дата опубликования описания 17.IV.1970

Лвтсры изобретения

В. С. Гулунов и Д. 3. Савостин

Научно-исспедовательский институт металлургии

Заявитель

КОНСТРУКЦИЯ ТЕПЛОВОЙ ИЗОЛЯЦИИ ПОДОВЬ!Х ТРУБ

Предмет изобретения

Изобретение относится к конструкциям тепловой изоляции подовых труб, в основ .,ом методических печей.

Известна конструкция теплоизоляции подовых труб, содержащая огнеупорные блоки полуцилиндрической формы.

Описываемая конструкция отличается от известной тем, что огнеупорный блок выполнен с торцовыми пазами и снабжен металлическим радиальным полукольцом с отогнутыми в чередующемся порядке в противоположные стороны заплечиками. Это позволяет повысить стойкость теплоизоляции труб, а следовательно, увеличить производительность печи и повысить равномерность нагрева металла.

На чертеже представлена предложенная конструкция и радиальное полукольцо.

Огнеупорный блок 1 полуцилиндрической формы имеет по торцам пазы (канавки), в которых располагаются отогнутые в чередующемся порядке в противоположные стороны заплечики 2 радиального металлического полукольца 8, привариваемого на ребро к трубе

4 сп.пошным электросварным швом. Зазор между поверхностями блоков и трубы, с целью повышения термического сопротивления изоляции, заполняется прокладкой 5 из листового асбеста.

Торцовые стыки при монтаже изоляции забиваются отнеупорной массой б, предохраняющей заплечики от воздействия пламени. Поверхность трубы от верха блока до направля>0 ющего круга изолируется слоем набивной хромистой массы 7.

Конструкция тепловой изоляции подовых труб, включающая огнеупорный блок полуцилиндрической формы, отличающаяся тем, что, с целью повышения стойкости изоляции, огнеупорный блок выполнен с торцовыми пазами и снабжен металлическим радиальным полукольцом с отогнутыми в чередующемся порядке в противоположные стороны заплечиками.

Узел А
