Реферат

Область техники, к которой относится изобретение

[0001] Настоящее изобретение относится к устройству формирования изображения, операции которого отличаются для случая формирования изображения яркого объекта и для случая формирования изображения темного объекта, и его способу управления.

Предпосылки создания изобретения

[0002] Обычно, известно устройство формирования изображения, сконфигурированное таким образом, что фильтр отсечки инфракрасного излучения может быть вставлен в и отведен с оптического пути оптической системы формирования изображения, обеспечивая съемку видимого света и инфракрасную съемку.

[0003] При таком устройстве формирования изображения, конфигурация обычно такова, что когда фильтр отсечки инфракрасного излучения вставляется в оптический путь оптической системы формирования изображения, формирование изображения выполняется с помощью видимого света, а когда фильтр отсечки инфракрасного излучения отводится с оптического пути, формирование изображения выполняется с помощью инфракрасного излучения. Также, при таком формирователе изображения, устройство формирования изображения само по себе определяет, насколько яркое окружение, и осуществляет управление в отношении того, нужно ли вставлять фильтр отсечки инфракрасного излучения в или отводить с оптического пути оптической системы формирования изображения (PTL 1).

[0004] Также, по мере того как стремительно продвигаются сетевые технологии, у пользователей существует растущая потребность в управлении устройством формирования изображения посредством внешнего устройства управления через сеть с помощью сетевого интерфейса, предоставляемого для устройства формирования изображения. Управление вставкой/отводом фильтра отсечки инфракрасного излучения в и с оптического пути оптической системы формирования изображения не является исключением. Существует потребность пользователя в применении настроек через сеть, как описано выше, чтобы устройство формирования изображения автоматически управляло вставкой и отводом фильтра отсечки инфракрасного излучения в и с оптического пути оптической системы формирования изображения.

Список библиографических ссылок

Патентная литература

[0005] PTL 1: Выложенный Патент Японии № 7-107355

Сущность изобретения

Техническая задача

[0006] Тем не менее, в описанном выше обычном примере, существует проблема, состоящая в том, что такое управление, при котором устройство формирования изображения автоматически выполняет вставку и отвод фильтра отсечки инфракрасного излучения, не может быть выполнено с внешнего клиентского устройства через сеть.

[0007] Также, можно представить себе потребности пользователя в дополнительной установке времени задержки и светлоты окружения касательно вставки и отвода фильтра отсечки инфракрасного излучения, для того чтобы выполнять вставку и отвод фильтра отсечки инфракрасного излучения при выполнении установок применительно к устройству формирования изображения для автоматического управления вставкой и отводом фильтра отсечки инфракрасного излучения.

[0008] Тем не менее, в таком случае, можно предположить, что пользователь должен сознательно предусмотреть наличие времени задержки и светлоты окружения касательно описанной выше вставки и отвода фильтра отсечки инфракрасного излучения, при установке автоматического управления вставкой и отводом фильтра отсечки инфракрасного излучения. Это приводит к проблемам, которые связаны с тем, что операции пользователя могут стать более трудоемкими.

[0009] Например, пользователю, управляющему клиентским устройством, трудно понять, каким образом, дополнительная информация, такая как время задержки и светлота окружения касательно вставки и отвода фильтра отсечки инфракрасного излучения, будут использованы в устройстве формирования изображения, с которым соединено клиентское устройство, делая операции пользователя более трудоемкими.

[0010] Также, можно представить себе устройство формирования изображения, которое автоматически выбирает из первого режима формирования изображения для формирования изображения яркого объекта и второго режима формирования изображения для формирования изображения темного объекта. Даже при таком устройстве формирования изображения, пользователь должен сознательно учитывать наличие светлоты окружения и времени задержки, относящиеся к выбору режима формирования изображения, при установке автоматического выбора режима формирования изображения, так что операции пользователя могут стать более трудоемкими.

[0011] Настоящее изобретение было выполнено в свете вышеуказанных пунктов. Предоставляется клиентское устройство, соединенное с устройством формирования изображения через сеть, с помощью которого охватываются случаи, когда устройство формирования изображения использует дополнительную информацию, относящуюся к вставке и отводу фильтра отсечки инфракрасного излучения, тем самым может быть улучшено удобство работы пользователя.

[0012] Также предоставляется устройство формирования изображения, соединенное с клиентским устройством через сеть, которое предписывает клиентскому устройству охватывать случаи, когда устройство формирования изображения использует дополнительную информацию, относящуюся к вставке и отводу фильтра отсечки инфракрасного излучения, тем самым может быть улучшено удобство работы пользователя.

[0013] Также предоставляется система формирования изображения, которая предписывает клиентскому устройству, соединенному с устройством формирования изображения через сеть, охватывать случаи, когда устройство формирования изображения использует дополнительную информацию, относящуюся к вставке и отводу фильтра отсечки инфракрасного излучения, тем самым улучшая удобство работы пользователя.

Решение задачи

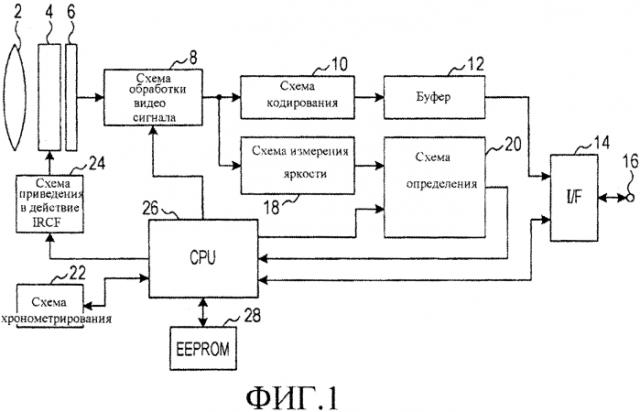

[0014] Настоящее изобретение предоставляет устройство формирования изображения, соединенное с внешним клиентским устройством через сеть, при этом устройство формирования изображения, включающее в себя: оптическую систему формирования изображения; блок формирования изображения, выполненный с возможностью формирования изображения объекта, формируемого посредством оптической системы формирования изображения; фильтр отсечки инфракрасного излучения, выполненный с возможностью отсечки инфракрасного излучения; блок вставки/отвода, выполненный с возможностью вставки и отвода фильтра отсечки инфракрасного излучения в или с оптического пути оптической системы формирования изображения; блок приема, выполненный с возможностью приема от внешнего клиента через сеть информации автоматической регулировки, относящейся к вставке/отводу фильтра отсечки инфракрасного излучения, наряду с командой автоматического управления вставкой/отводом для устройства формирования изображения для автоматического управления вставкой/отводом фильтра отсечки инфракрасного излучения посредством блока вставки/отвода; блок управления, выполненный с возможностью автоматического управления блоком вставки/отвода на основании команды автоматического управления вставкой/отводом, принятой блоком приема; и блок передачи, выполненный с возможностью передачи информации задания вставки/отвода, относящейся к информации автоматической регулировки, внешнему клиенту через сеть; при этом информация задания вставки/отвода, передаваемая блоком передачи, указывает, может ли или нет информация автоматической регулировки, используемая блоком управления, быть задана для каждого из случая, когда фильтр отсечки инфракрасного излучения вставляется в оптический путь, и случая, когда фильтр отсечки инфракрасного излучения отводится с оптического пути.

[0015] Также, настоящее изобретение предоставляет клиентское устройство, соединенное через сеть с устройством формирования изображения, которое включает в себя оптическую систему формирования изображения, блок формирования изображения, выполненный с возможностью формирования изображения объекта, формируемого посредством оптической системы формирования изображения, фильтр отсечки инфракрасного излучения, выполненный с возможностью отсечки инфракрасного излучения, блок вставки/отвода, выполненный с возможностью вставки и отвода фильтра отсечки инфракрасного излучения в или с оптического пути оптической системы формирования изображения, и блок управления, выполненный с возможностью автоматического управления блоком вставки/отвода, при этом клиентское устройство включает в себя: блок передачи, выполненный с возможностью передачи, внешнему устройству формирования изображения через сеть, информации автоматической регулировки, относящейся к вставке/отводу фильтра отсечки инфракрасного излучения, наряду с командой автоматического управления вставкой/отводом для устройства формирования изображения для автоматического управления вставкой/отводом фильтра отсечки инфракрасного излучения посредством блока вставки/отвода; и блок сбора, выполненный с возможностью сбора информации задания вставки/отвода, относящейся к информации автоматической регулировки, используемой блоком управления, от внешнего устройства формирования изображения через сеть; при этом информация задания вставки/отвода, собранная блоком сбора, указывает, может ли или нет информация автоматической регулировки, используемая блоком управления, быть задана для каждого из случая, когда фильтр отсечки инфракрасного излучения вставляется в оптический путь, и случая, когда фильтр отсечки инфракрасного излучения отводится с оптического пути.

[0016] Также, настоящее изобретение предоставляет систему формирования изображения, сконфигурированную из устройства формирования изображения, и клиентского устройства, соединенного с устройством формирования изображения через сеть; при этом устройство формирования изображения включает в себя оптическую систему формирования изображения, блок формирования изображения, выполненный с возможностью формирования изображения объекта, формируемого посредством оптической системы формирования изображения, фильтр отсечки инфракрасного излучения, выполненный с возможностью отсечки инфракрасного излучения, блок вставки/отвода, выполненный с возможностью вставки и отвода фильтра отсечки инфракрасного излучения в или с оптического пути оптической системы формирования изображения, блок приема, выполненный с возможностью приема от клиентского устройства через сеть информации автоматической регулировки, относящейся к вставке/отводу фильтра отсечки инфракрасного излучения, наряду с командой автоматического управления вставкой/отводом для устройства формирования изображения для автоматического управления вставкой/отводом фильтра отсечки инфракрасного излучения посредством блока вставки/отвода, и блок управления, выполненный с возможностью автоматического управления блоком вставки/отвода на основании команды автоматической вставки/отвода, принятой блоком приема и информации автоматической регулировки; и клиентское устройство включает в себя блок сбора, выполненный с возможностью сбора информации задания вставки/отвода, относящейся к информации автоматической регулировки, используемой блоком управления, от устройства формирования изображения через сеть; при этом информация задания вставки/отвода указывает, может ли или нет информация автоматической регулировки, используемая блоком управления, быть задана для каждого из случая, когда фильтр отсечки инфракрасного излучения вставляется в оптический путь, и случая, когда фильтр отсечки инфракрасного излучения отводится с оптического пути.

[0017] Также, настоящее изобретение предоставляет способ управления устройства формирования изображения, которое включает в себя оптическую систему формирования изображения, блок формирования изображения, выполненный с возможностью формирования изображения объекта, формируемого посредством оптической системы формирования изображения, фильтр отсечки инфракрасного излучения, выполненный с возможностью отсечки инфракрасного излучения, блок вставки/отвода, выполненный с возможностью вставки и отвода фильтра отсечки инфракрасного излучения в или с оптического пути оптической системы формирования изображения, и блок управления, выполненный с возможностью автоматического управления блоком вставки/отвода, соединенного с внешним клиентским устройством через сеть, при этом способ, включающий в себя: этап приема для приема от внешнего клиентского устройства через сеть информации автоматической регулировки, относящейся к вставке/отводу фильтра отсечки инфракрасного излучения, наряду с командой автоматического управления вставкой/отводом для устройства формирования изображения для автоматического управления вставкой/отводом фильтра отсечки инфракрасного излучения посредством блока вставки/отвода; этап управления для автоматического управления блоком вставки/отвода на основании команды автоматической вставки/отвода, принятой на этапе приема; и этап передачи для передачи информации задания вставки/отвода, относящейся к информации автоматической регулировки, внешнему клиенту через сеть; при этом информация задания вставки/отвода, передаваемая на этапе передачи, указывает, может ли или нет информация автоматической регулировки, используемая блоком управления, быть задана для каждого из случая, когда фильтр отсечки инфракрасного излучения вставляется в оптический путь, и случая, когда фильтр отсечки инфракрасного излучения отводится с оптического пути.

[0018] Также настоящее изобретение предоставляет способ управления клиентского устройства, соединенного через сеть с устройством формирования изображения, которое включает в себя оптическую систему формирования изображения, внешний блок формирования изображения, выполненный с возможностью формирования изображения объекта, формируемого посредством оптической системы формирования изображения, фильтр отсечки инфракрасного излучения, выполненный с возможностью отсечки инфракрасного излучения, блок вставки/отвода, выполненный с возможностью вставки и отвода фильтра отсечки инфракрасного излучения в или с оптического пути оптической системы формирования изображения, и блок управления, выполненный с возможностью автоматического управления блоком вставки/отвода, при этом способ, включающий в себя: этап передачи для передачи внешнему устройству формирования изображения через сеть информации автоматической регулировки, относящейся к вставке/отводу фильтра отсечки инфракрасного излучения, наряду с командой автоматического управления вставкой/отводом для устройства формирования изображения для автоматического управления вставкой/отводом фильтра отсечки инфракрасного излучения посредством блока вставки/отвода; и этап сбора для сбора информации задания вставки/отвода, относящейся к информации автоматической регулировки, используемой блоком управления, от внешнего устройства формирования изображения через сеть; при этом информация задания вставки/отвода, собранная на этапе сбора, указывает, может ли или нет информация автоматической регулировки, используемая блоком управления, быть задана для каждого из случая, когда фильтр отсечки инфракрасного излучения вставляется в оптический путь, и случая, когда фильтр отсечки инфракрасного излучения отводится с оптического пути.

[0019] Также, настоящее изобретение предоставляет способ управления системы формирования изображения, сконфигурированной из устройства формирования изображения, и клиентского устройства, соединенного с устройством формирования изображения через сеть, при этом устройство формирования изображения включает в себя оптическую систему формирования изображения, блок формирования изображения, выполненный с возможностью формирования изображения объекта, формируемого посредством оптической системы формирования изображения, фильтр отсечки инфракрасного излучения, выполненный с возможностью отсечки инфракрасного излучения, и блок вставки/отвода, выполненный с возможностью вставки и отвода фильтра отсечки инфракрасного излучения в или с оптического пути оптической системы формирования изображения, при этом способ, включающий в себя, на устройстве формирования изображения, этап приема для приема от клиентского устройства через сеть информации автоматической регулировки, относящейся к вставке/отводу фильтра отсечки инфракрасного излучения, наряду с командой автоматического управления вставкой/отводом для устройства формирования изображения для автоматического управления вставкой/отводом фильтра отсечки инфракрасного излучения посредством блока вставки/отвода; и этап управления для автоматического управления блоком вставки/отвода на основании команды автоматической вставки/отвода и информации автоматической регулировки, принятой на этапе приема; и на клиентском устройстве, этап сбора для сбора информации задания вставки/отвода, относящейся к информации автоматической регулировки, используемой на этапе управления, от устройства формирования изображения через сеть; при этом информация задания вставки/отвода указывает, может ли или нет информация автоматической регулировки, используемая на этапе управления, быть задана для каждого из случая, когда фильтр отсечки инфракрасного излучения вставляется в оптический путь, и случая, когда фильтр отсечки инфракрасного излучения отводится с оптического пути.

[0020] Также, настоящее изобретение предоставляет устройство формирования изображения, включающее в себя: оптическую систему формирования изображения; блок формирования изображения, блок управления, выполненный с возможностью выполнения вставки/отвода фильтра отсечки инфракрасного излучения в и с оптического пути оптической системы формирования изображения; блок приема, выполненный с возможностью приема первой команды для вставки фильтра отсечки инфракрасного излучения в оптический путь оптической системы формирования изображения, второй команды для отвода фильтра отсечки инфракрасного излучения с оптического пути оптической системы формирования изображения, и третьей команды для предписания блоку управления осуществления автоматического управления вставкой/отводом фильтра отсечки инфракрасного излучения; и блок определения, выполненный с возможностью определения того, включает или нет третья команда дополнительную информацию на основании вывода блока приема; при этом, в случае, когда блок определения определил, что третья команда включает в себя дополнительную информацию, блок управления управляет вставкой/отводом фильтра отсечки инфракрасного излучения на основании дополнительной информации, и в случае, когда блок определения определил, что третья команда не включает в себя дополнительную информацию, блок управления управляет вставкой/отводом фильтра отсечки инфракрасного излучения на основании информации управления, которой блок управления обладает заранее.

[0021] Также, настоящее изобретение предоставляет устройство формирования изображения, включающее в себя: оптическую систему формирования изображения; блок формирования изображения; блок управления, выполненный с возможностью выполнения вставки/отвода фильтра отсечки инфракрасного излучения в и с оптического пути оптической системы формирования изображения; блок приема, выполненный с возможностью приема первой команды для вставки фильтра отсечки инфракрасного излучения в оптический путь оптической системы формирования изображения, второй команды для отвода фильтра отсечки инфракрасного излучения с оптического пути оптической системы формирования изображения, и третьей команды для предписания блоку управления выполнения автоматического управления вставкой фильтра отсечки инфракрасного излучения в оптический путь; и блок определения, выполненный с возможностью определения, включает в себя или нет третья команда дополнительную информацию на основании вывода блока приема; при этом, в случае, когда блок определения определил, что третья команда включает в себя дополнительную информацию, блок управления управляет вставкой фильтра отсечки инфракрасного излучения на основании дополнительной информации, и в случае, когда блок определения определил, что третья команда не включает в себя дополнительную информацию, блок управления управляет вставкой фильтра отсечки инфракрасного излучения на основании информации управления, которой блок управления обладает заранее.

[0022] Также, настоящее изобретение предоставляет устройство формирования изображения, включающее в себя: оптическую систему формирования изображения; блок формирования изображения; блок управления, выполненный с возможностью выполнения вставки/отвода фильтра отсечки инфракрасного излучения в и с оптического пути оптической системы формирования изображения; блок приема, выполненный с возможностью приема первой команды для вставки фильтра отсечки инфракрасного излучения в оптический путь оптической системы формирования изображения, второй команды для отвода фильтра отсечки инфракрасного излучения с оптического пути оптической системы формирования изображения, и третьей команды для предписания блоку управления выполнения автоматического управления отводом фильтра отсечки инфракрасного излучения с оптического пути; и блок определения, выполненный с возможностью определения, включает в себя или нет третья команда дополнительную информацию на основании вывода блока приема; при этом, в случае, когда блок определения определил, что третья команда включает в себя дополнительную информацию, блок управления управляет отводом фильтра отсечки инфракрасного излучения на основании дополнительной информации, и в случае, когда блок определения определил, что третья команда не включает в себя дополнительную информацию, блок управления управляет отводом фильтра отсечки инфракрасного излучения на основании информации управления, которой блок управления обладает заранее.

[0023] Также, настоящее изобретение предоставляет устройство формирования изображения, которое выполняет передачу/прием данных в соответствии со спецификациями ONVIF, и имеет первый режим формирования изображения для формирования изображения яркого объекта, и второй режим формирования изображения для формирования изображения темного объекта, при этом устройство формирования изображение, включающее в себя: блок приема, выполненный с возможностью приема команды SetImagingSettings, в которой значение поля IrCutFilter было установлено в AUTO, что является командой для предписания устройству формирования изображения выполнения автоматического управления вставкой/отводом фильтра отсечки инфракрасного излучения в и с оптического пути оптической системы формирования изображения для устройства формирования изображения; блок определения поля Adjustment, выполненный с возможностью определения, включено или нет поле IrCutFilterAutoAdjustment в принятую команду SetImagingSettings; и блок выбора, выполненный с возможностью выбора между первым режимом формирования изображения и вторым режимом формирования изображения; при этом, в случае, когда блок определения поля Adjustment определяет, что поле IrCutFilterAutoAdjustment включено, блок выбора выбирает первый режим формирования изображения или второй режим формирования изображения, в соответствии с яркостью объекта и значением поля BoundaryOffset, включенного в поле IrCutFilterAutoAdjustment.

[0024] Также, настоящее изобретение предоставляет способ управления устройства формирования изображения, которое выполняет передачу/прием данных в соответствии со спецификациями ONVIF, и имеет первый режим формирования изображения для формирования изображения яркого объекта и второй режим формирования изображения для формирования изображения темного объекта, при этом способ, включающий в себя: этап приема для приема команды SetImagingSettings, в которой значение поля IrCutFilter было установлено в AUTO, что является командой для предписания устройству формирования изображения выполнения автоматического управления вставкой/отводом фильтра отсечки инфракрасного излучения в и с оптического пути оптической системы формирования изображения для устройства формирования изображения; этап определения поля Adjustment для определения, включено или нет поле IrCutFilterAutoAdjustment в принятую команду SetImagingSettings; и этап выбора для выбора между первым режимом формирования изображения и вторым режимом формирования изображения; при этом, в случае, когда на этапе определения поля Adjustment было сделано определение того, что поле IrCutFilterAutoAdjustment включено, выбирается первый режим формирования изображения или второй режим формирования изображения, в соответствии с яркостью объекта и значением поля BoundaryOffset, включенного в поле IrCutFilterAutoAdjustment.

[0025] В соответствии с вариантом осуществления настоящего изобретения, устройство формирования изображения включает в себя: оптическую систему формирования изображения; блок формирования изображения; блок управления, выполненный с возможностью выполнения вставки/отвода фильтра отсечки инфракрасного излучения в и с оптического пути оптической системы формирования изображения; блок приема, выполненный с возможностью приема первой команды для вставки фильтра отсечки инфракрасного излучения в оптический путь оптической системы формирования изображения, второй команды для отвода фильтра отсечки инфракрасного излучения с оптического пути оптической системы формирования изображения, и третьей команды для предписания блоку управления выполнения автоматического управления вставкой/отводом фильтра отсечки инфракрасного излучения; и блок определения, выполненный с возможностью определения, включает в себя или нет третья команда дополнительную информацию на основании вывода блока приема; при этом, в случае, когда блок определения определил, что третья команда включает в себя дополнительную информацию, блок управления управляет вставкой/отводом фильтра отсечки инфракрасного излучения на основании дополнительной информации, и в случае, когда блок определения определил, что третья команда не включает в себя дополнительную информацию, блок управления управляет вставкой/отводом фильтра отсечки инфракрасного излучения на основании информации управления, которой блок управления обладает заранее.

[0026] Устройство формирования изображения может дополнительно включать в себя: блок фотометрии для выполнения фотометрии яркости объекта; при этом дополнительная информация третьей команды включает в себя информацию о пороговом значении яркости объекта, и блок управления управляет вставкой/отводом фильтра отсечки инфракрасного излучения на основании вывода блока фотометрии и информации о пороговом значении.

[0027] Устройство формирования изображения может дополнительно включать в себя: блок хронометрирования для измерения прошедшего времени; при этом дополнительная информация третьей команды включает в себя информацию о времени срабатывания, и блок управления совершает управление с тем, чтобы откладывать вставку/отвод фильтра отсечки инфракрасного излучения на основании вывода блока хронометрирования и информации о времени срабатывания.

[0028] В соответствии с вариантом осуществления настоящего изобретения, устройство формирования изображения включает в себя: оптическую систему формирования изображения; блок формирования изображения; блок управления, выполненный с возможностью выполнения вставки/отвода фильтра отсечки инфракрасного излучения в и с оптического пути оптической системы формирования изображения; блок приема, выполненный с возможностью приема первой команды для вставки фильтра отсечки инфракрасного излучения в оптический путь оптической системы формирования изображения, второй команды для отвода фильтра отсечки инфракрасного излучения с оптического пути оптической системы формирования изображения, и третьей команды для предписания блоку управления выполнения автоматического управления вставкой фильтра отсечки инфракрасного излучения в оптический путь; и блок определения, выполненный с возможностью определения, включает в себя или нет третья команда дополнительную информацию на основании вывода блока приема; при этом, в случае, когда блок определения определил, что третья команда включает в себя дополнительную информацию, блок управления управляет вставкой фильтра отсечки инфракрасного излучения на основании дополнительной информации, и в случае, когда блок определения определил, что третья команда не включает в себя дополнительную информацию, блок управления управляет вставкой фильтра отсечки инфракрасного излучения на основании информации управления, которой блок управления обладает заранее.

[0029] Устройство формирования изображения может дополнительно включать в себя: блок фотометрии для выполнения фотометрии яркости объекта; при этом дополнительная информация третьей команды включает в себя информацию о пороговом значении яркости объекта, и блок управления управляет вставкой фильтра отсечки инфракрасного излучения на основании вывода блока фотометрии и информации о пороговом значении.

[0030] Устройство формирования изображения может дополнительно включать в себя: блок хронометрирования для измерения прошедшего времени; при этом дополнительная информация третьей команды включает в себя информацию о времени срабатывания, и блок управления совершает управление с тем, чтобы откладывать вставку фильтра отсечки инфракрасного излучения на основании вывода блока хронометрирования и информации о времени срабатывания.

[0031] В соответствии с вариантом осуществления настоящего изобретения, устройство формирования изображения включает в себя: оптическую систему формирования изображения; блок формирования изображения; блок управления, выполненный с возможностью выполнения вставки/отвода фильтра отсечки инфракрасного излучения в и с оптического пути оптической системы формирования изображения; блок приема, выполненный с возможностью приема первой команды для вставки фильтра отсечки инфракрасного излучения в оптический путь оптической системы формирования изображения, второй команды для отвода фильтра отсечки инфракрасного излучения с оптического пути оптической системы формирования изображения, и третьей команды для предписания блоку управления выполнения автоматического управления отводом фильтра отсечки инфракрасного излучения с оптического пути; и блок определения, выполненный с возможностью определения, включает в себя или нет третья команда дополнительную информацию на основании вывода блока приема; при этом, в случае, когда блок определения определил, что третья команда включает в себя дополнительную информацию, блок управления управляет отводом фильтра отсечки инфракрасного излучения на основании дополнительной информации, и в случае, когда блок определения определил, что третья команда не включает в себя дополнительную информацию, блок управления управляет отводом фильтра отсечки инфракрасного излучения на основании информации управления, которой блок управления обладает заранее.

[0032] Устройство формирования изображения может дополнительно включать в себя: блок фотометрии для выполнения фотометрии яркости объекта; при этом дополнительная информация третьей команды включает в себя информацию о пороговом значении яркости объекта, и блок управления управляет отводом фильтра отсечки инфракрасного излучения на основании вывода блока фотометрии и информации о пороговом значении.

[0033] Устройство формирования изображения может дополнительно включать в себя: блок хронометрирования для измерения прошедшего времени; при этом дополнительная информация третьей команды включает в себя информацию о времени срабатывания, и блок управления совершает управление с тем, чтобы откладывать отвод фильтра отсечки инфракрасного излучения на основании вывода блока хронометрирования и информации о времени срабатывания.

[0034] Также, настоящее изобретение предоставляет устройство формирования изображения, которое выполняет передачу/прием данных в соответствии со спецификациями ONVIF, и имеет первый режим формирования изображения для формирования изображения яркого объекта, и второй режим формирования изображения для формирования изображения темного объекта, при этом включает в себя: блок приема, выполненный с возможностью приема команды SetImagingSettings, в которой значение поля IrCutFilter было установлено в AUTO, что является командой для предписания устройству формирования изображения выполнения автоматического управления вставкой/отводом фильтра отсечки инфракрасного излучения в и с оптического пути оптической системы формирования изображения для устройства формирования изображения; блок определения поля Adjustment, выполненный с возможностью определения, включено или нет поле IrCutFilterAutoAdjustment в принятую команду SetImagingSettings; и блок выбора, выполненный с возможностью выбора между первым режимом формирования изображения и вторым режимом формирования изображения; при этом, в случае, когда блок определения поля Adjustment определяет, что поле IrCutFilterAutoAdjustment включено, блок выбора выбирает первый режим формирования изображения или второй режим формирования изображения, в соответствии с яркостью объекта и значением поля BoundaryOffset, включенного в поле IrCutFilterAutoAdjustment.

[0035] Блок приема может принимать команду SetImagingSettings, у которой значение поля IrCutFilter было установлено в On, что является командой для предписания устройству формирования изображения поместить фильтр отсечки инфракрасного излучения на оптическом пути оптической системы формирования изображения, и в случае, когда блок приема принимает команду SetImagingSettings, у которой значение поля IrCutFilter было установлено в On, блок выбора может выбирать первый режим формирования изображения.

[0036] Блок приема может принимать команду SetImagingSettings, у которой значение поля IrCutFilter было установлено в Off, что является командой для предписания устройству формирования изображения поместить фильтр отсечки инфракрасного излучения вне оптического пути оптической системы формирования изображения, и в случае, когда блок приема принимает команду SetImagingSettings, у которой значение поля IrCutFilter было установлено в Off, блок выбора может выбирать второй режим формирования изображения.

[0037] В случае, когда блок определения поля Adjustment определяет, что поле IrCutFilterAutoAdjustment не включено, блок выбора может выбирать первый режим формирования изображения или второй режим формирования изображения, в соответствии с яркостью и предварительно определенным пороговым значением.

[0038] В случае, когда блок определения поля Adjustment определяет, что поле IrCutFilterAutoAdjustment не включено, и значение яркости выше предварительно определенного порогового значения, блок выбора может выбирать первый режим формирования изображения.

[0039] В случае, когда блок определения поля Adjustment определяет, что поле IrCutFilterAutoAdjustment не включено, и значение яркости не выше предварительно определенного порогового значения, блок выбора может выбирать второй режим формирования изображения.

[0040] Устройство формирования изображения может дополнительно включать в себя: блок порогового значения, выполненный с возможностью получения порогового значения в соответствии со значением поля BoundaryOffset; при этом, в случае, когда значение поля BoundaryType соответствует On, и значение яркости выше полученного порогового значения, блок выбора может выбирать первый режим формирования изображения.

[0041] В случае, когда значение поля BoundaryType соответствует On, и значение яркости не выше полученного порогового значения, блок выбора может выбирать второй режим формирования изображения.

[0042] В случае, когда значение поля BoundaryType соответствует Off, и значение яркости ниже полученного порогового значения, блок выбора может выбирать второй режим формирования изображения.

[0043] В случае, когда значение поля BoundaryType соответствует Common, и значение яркости выше полученного порогового значения, блок выбора может выбирать первый режим формирования изображения.
