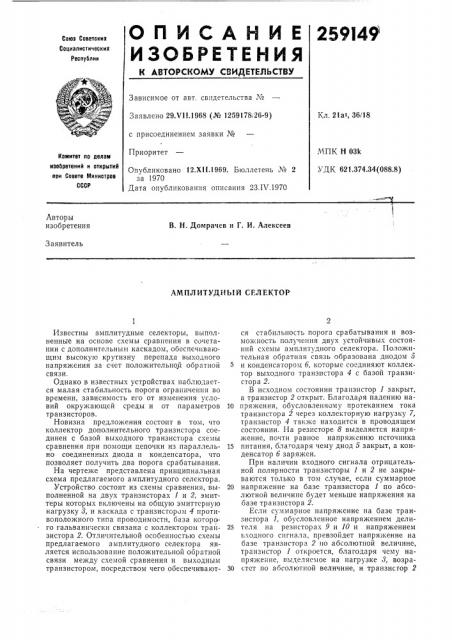

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
259I49
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Кл. 21ат, 36/18
Заявлено 29 т 11.1968 (№ 1259178i26-9) с присоединением заявки №
Приоритет
МПК Н 03k
УДК 621.374.34(088.8) Комитет по делам изобретений и открытий пои Совете Министров
СССР
Опубликовано 12.Х1 1969. Бюллетень № 2 за 1970
Дата опубликования описания 23.IV.1970
Авторы изобретения
В. Н. Домрачев и Г. И. Алексеев
Заявитель
АМПЛ ИТУД11Ы Й СЕЛЕКТОР
Известны амплитудные селекторы, выполненньте на основе схемы сравнения в co÷åòàнии с дополнительным каскадом, обеспечивающим высокую крутизну перепада выходного напряжения за счет положительной обратной связи.
Однако в известных устройствах наблюдается малая стабильность порога ограничения во времени, зависимость его от изменения условий окружающей среды и от параметров транзисторов.
Новизна предложения состоит в том, что коллектор дополнительного транзистора соединен с базой выходного транзистора схемы сравнения при помощи цепочки из параллельно соединенных диода и конденсатора, что позволяет получить два порога срабатывания.
На чертеже представлена принципиальная схема предлагаемого амплитудного селектора.
Устройство состоит из схемы сравнения, выполненной на двух транзисторах 1 и 2, эмиттеры которых включены на общую эмиттсрную нагрузку 8, и каскада с транзистором 4 противоположного типа проводимости, база которого гальванически связана с коллектором транзистора 2. Отличительной особенностью схемы предлагаемого амплитудного селектора является использование положительной обратной связи между схемой сравнения и выходным транзистором, посредством чего обеспечиваются стабильность порога срабатывания и возможность получения двух устойчивых состояний схемы амплитудного селектора. Положительная обратная связь образована диодом 5 и конденсатором б, которые соединяют коллектор выходного транзистора 4 с базой транзистора 2.
В исходном состоянии транзистор 1 закрыт, а транзистор 2 открыт. Благодаря падению на10 пряжения, обусловленному протеканием тока транзистора 2 через коллекторную нагрузку 7, транзистор 4 также находится в проводящем состоянии. На резисторе 8 выделяется напряжение, почти равное напряжению источника
15 питания, олагодаря чему диод 5 закрыт, а конденсатор б заряжен.
При наличии входного сигнала отрицательной полярности транзисторы 1 и 2 не закрываются только в том случае, если суммарное
20 напряжение на базе транзистора 1 по абсолютной величине будет меньше напряжения на базе транзистора 2.
Если суммарное напряжение на базе транзистора 1, обусловленное напряжением дели25 теля на резисторах 9 и 10 и напряжением входного сигнала, превзойдет напряжение на базе транзистора 2 по абсолютной величине, транзистор 1 откроется, благодаря чему напряжение, выделяемое на нагрузке 8, возраЗо стет по абсолютной величине, н транзистор 2
259149
Предмет изобретения
Вх
Составитель Э. Гилинская
Редактор Т. Морозова
Текрсд 3. Н. Тараненко
Корректоры: В. Петрова н Е. Ласточкина
Заказ 900! 6 Тираж 499 Подписное
IIHHHIIH Комитета по делам изобретений и открытий при Совете Министров СССР
Москва >К-35, Рауьпская иаб., д. 4/5
Типография, пр. Сапунова, 2 закроется. Изменение напряжения на коллекторной нагрузке 7, обусловленное уменьшением тока через транзистор 2, вызывает падение тока через транзистор 4. Напряжение на резисторе 8 уменьшается по абсол отной величине. Это изменение через конденсатор б подается на базу транзистора 2, вызывая еще большее его запирание. Таким образом, за счет наличия положительной обратной связи между коллектором транзистора 4 и базой транзистора 2 происходит запирание транзистора 2 и 4, диод 5 открывается и шунтирует базовую цепь транзистора 2 малым сопротивлением резистора 8. В этом случае напряжение на базе транзистора 2 меньше по абсолютной величине напряжения на базе транзистора 1, даже если отсутствует входной сигнал, и устройство фиксируется во втором стабильном состоянии.
Экспериментальное исследование этой схемы показало, что она обладает довольно четко выраженным и стабильным порогом срабатывания. Достаточно сказать, что изменение входного сигнала менее чем на 0,08% вызывает стабильное срабатывание, порогового усгройства.
Амплитудный селектор, содержащий схему сравнения, состоящую из двух транзисторов одного типа проводимости, эмиттеры которых имеют общую нагрузку, и дополнительного транзистора другого типа проводимости, база которого соединена непосредственно с коллектором выходного транзистора схемы сравне15 ния, отличающийся тем, что, с целью обеспечения двух порогов срабатывания, база выходного транзистора схемы сравнения соединена с коллектором дополнительного транзистора через цепочку из параллельно включенных
20 конденсатора и диода, причем анод диода подключен к коллектору дополнительного транзистора.
