Реферат



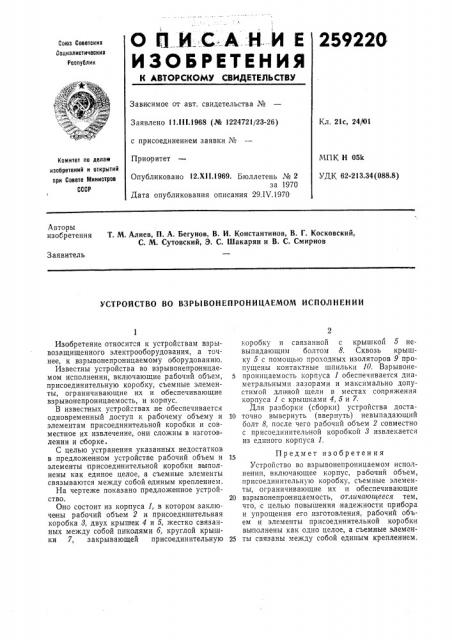

OllИСАНИЕ

ИЗОБРЕТЕНИЯ

259226

Сова Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 11 ill.1968 (Рй 1224721/23-26) с присоединением заявки №

Приоритет

Кл. 21с, 24/01

МПК Н 05k

УДК 62-213.34 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 12.Х11.1969. Бюллетень № 2 за 19?О

Дата опубликования описания 29.IV.1970

Авторы изобретения

Т. М. Алиев, П. А. Бегунов, В. И. Константинов, В. Г. Косковский, С. М. Сутовский, Э. С. Шакарян и В. С. Смирнов

Заявитель

УСТРОЙСТВО ВО ВЗРЫ ВОН ЕП РОН ИЦАЕМОМ ИСПОЛНЕНИИ

Изобретение относится к устройствам взрывозащищенного электрооборудования, а точнее, к взрывонепроницаемому оборудованию.

Известны устройства во взрывонепроницаемом исполнении, включающие рабочий объем, присоединительную коробку, съемные элементы, ограничивающие их и обеспечивающие взрывонепроницаемость, и корпус.

В известных устройствах .не обеспечивается одновременный доступ к рабочему объему и элементам присоединительной корооки и совместное их извлечение, они сложны в изготовлении и сборке.

С целью устранения указанных недостатков в предложенном устройстве рабочий объем и элементы |присоединительной коробки выполнены как единое целое, а съемные элементы связываются между собой единым креплением.

На чертеже показано предложенное устройство.

Оно состоит из корпуса 1, в котором заключены рабочий объем 2 и присоединительная коробка 8, двух крышек 4 и 5, жестко связанных между собой пиколями б, круглой крышки 7, закрывающей присоединительную

2 коробку и связанной с крышкой 5 невыпадающим болтом 8. Сквозь крышку 5 с помощью проходных изоляторов 9 пропущены контактные шпильки 10. Взрывоне5 проницаемость корпуса 1 обеспечивается диаметральными зазорами и максимально допустимой длиной щели в местах сопряжения корпуса 1 с крышками 4, 5 и 7.

Для разборки (сборки) устройства доста10 точно вывернуть (ввернуть) невыпадающий болт 8, после чего рабочий объем 2 совместно с присоединительной коробкой 8 извлекается из единого корпуса 1.

Предмет изобретения

Устройство во взрывонепроницаемом исполнении, включающее корпус, рабочий объем, присоединительную коробку, съемные элементы, ограничивающие их и обеспечивающие

20 взрывонепроницаемость, отличающееся тем, что, с целью повышения надежности прибора и упрощения его изготовления, рабочий объем и элементы присоединительной коробки выполнены как одно целое, а съемные элемгн25 ты связаны между собой единым креплением.

259220

ro ю
