Реферат

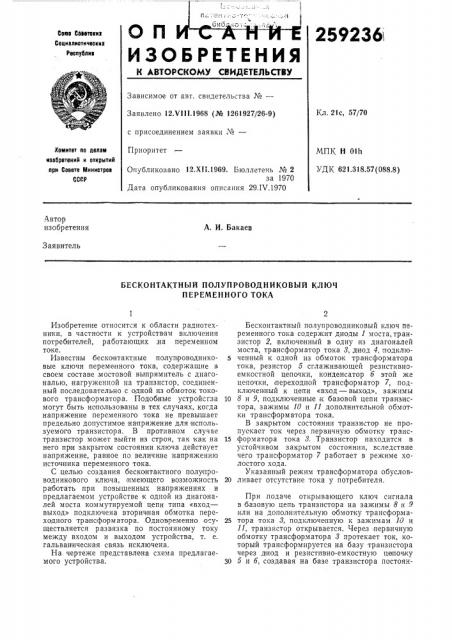

О П

ИЗОБРЕТЕНИЯ

259236i

Союз Сбветокив

Социзлистическиз

Республик

К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Кл. 21с, 57/70

Заявлено 12.Ч111.1968 (№ 1261927/26-9) с присоединением заявки №вЂ”

Приоритет

Хомитет оо делам изобретений и открытий ори Совете Министров

СССР

МПК Н Olh

УДК 621.318.57(088.8) Опубликовано 12.ХН.1969. Бюллетень № 2 за 1970

Дата опубликования описания 29,IV.1970

Автор изобретения

А. И. Бакаев

Заявитель

БЕСКОНТАКТНЫЙ ПОЛУПРОВОДНИКОВЫЙ КЛЮЧ

ПЕРЕМЕННОГО ТОКА

Изобретение относится к области радиотехники, в частности к устройствам включения потребителей, работающих на переменном токе.

Известны бесконтактные полупроводниковые ключи переменного тока, содержащие в своем составе, мостовой выпрямитель с диагональю, нагруженной на транзистор, соединенный последовательно с одной из обмоток токового трансформатора. Подобные устройства могут быть использованы в тех случаях, когда напряжение переменного тока не превышает предельно допустимое напряжение для используемого транзистора. В противном случае транзистор может выйти из строя, так как на него при закрытом состоянии ключа действует напряжение, равное по величине напряжению источника:переменного тока.

С целью создания бесконтактного полупроводникового ключа, имеющего возможность работать при повышенных напряжениях в предлагаемом устройстве к одной из диагоналей моста коммутируемой цепи типа «вход— выход» подключена вторичная обмотка переходного тр ансформ атор а. Одновременно осуществляется развязка по постоянному току между входом и выходом устройства, т. е. гальваническая связь исключена.

На чертеже представлена схема предлагаемого устройства.

Бесконтактный полупроводниковый ключ переменного тока содержит диоды 1 моста, транзистор 2, включенный в одну из диагоналей моста, трансформатор тока 8, диод 4, подклю5 ченный к одной из обмоток трансформатора тока, резистор 5 сглаживающей резистивноемкостной цепочки, конденсатор б этой же цепочки, переходной трансформатор 7, подключенный к цепи «вход — выход», зажимы

10 8 и 9, подключенные .к базовой цепи транзистора, зажимы 10 и 11 дополнительной обмотки тр ан сфор м атор а тока.

В закрытом состоянии транзистор не пропускает ток через первичную обмотку транс15 форматора тока 8. Транзистор находится в устойчивом закрытом состоянии, вследствие чего трансформатор 7 работает в режиме холостого хода.

Указанный режим трансформатора обуслов20 ливает отсутствие тока у потребителя.

При,подаче открывающего ключ сигнала в базовую цепь транзистора на зажимы 8 и 9 или на дополнительную обмотку трансформа25 тора тока 8, подключенную к зажимам 1д и

I1, транзистор открывается. Через первичную обмотку трансформатора 3 протекает ток, который трансформируется на базу транзистора через д иод и резистивно-емкостную цепочку

30 5 и б, создавая на базе транзистора постоян259236

Предмет изобретения

Вь|.гОР

Составитель В. Волков

Техред 3. Н. Тараиенко

Редактор Т. Морозова

Корректор С. М. Сигал

3аказ 663/1/ Тираж 499 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва ОК-35, Раушская наб., д, 4/5

Типография, пр. Сапунова, 2 ный IIQTcíöèàë. В этом случае транзистор наВ устой IHaOX через мостовой выпрямитель нагружает траснс. форматор 7, находящийся в этом случае в режиме короткого замыкания, и через его первичную обмотку протекает переменный ток,в сторону потребителя. Величина тока определяется величиной сопротивления нагрузки потребителя.

Перевод ключа в закрытое состояние возможен либо при подаче на зажимы 8 IH 9 запирающего импульса, либо кратковременным размыканием коммутируемой цепи «вход— выход».

Бесконтактный полупроводниковый ключ переменного тока, содержащий мостовой выпрямитель, транзистор, нагруженный на токовый трансформатор, и интегрирующую цепочку, отлича ощийся тем, что, с целью осуществлен ия возможности коммутации переменного тока высокого напряжения и исключения гальва10 нической связи управляемых цепей с коммутируемой, другая диагональ моста подключена ко второй обмотке переходного трансформагора, первичная обмотка которого .нагружена коммутируемой цепью «вход — выход».
