Настоящее изобретения относится к охране окружающей среды и защите обслуживающего персонала в отрасли обработки семян. Более конкретно настоящие изобретение в целом относится к центру, способам и устройствам для обработки семян, подходящим для розничной продажи изготовленных на заказ обработанных семян.

Также настоящее изобретение, в целом, относится к системам и способам определения назначения цены за товары и услуги, связанные с обработкой и продажей семенной продукции, более конкретно, к точному применению одного или нескольких составных составов в рецептуре обработки к загрузке семян и назначению цены за фактическое количество каждого составного состава в рецептуре, которая применяется к загрузке семян.

Семена, которые высаживаются для сельскохозяйственных и других целей, часто подвергаются предпосадочной обработке. Обработка может преследовать различные цели, включающие в себя воздействие на целевые бактерии, плесневые грибки и грибки, вызывающие гниение, которыми могут быть заражены семена, или которые могут присутствовать в почве. Также обработка семян может включать в себя инсектициды, пестициды и обеспечивать сдерживание или предотвращение появления насекомых и других животных-вредителей, которые имеют своей целью семена. Обработки также могут обеспечивать удобрение. Прямое применение средства обработки семян позволяет уменьшить объем обрабатывающего соединения, которое потребуется для внесения в почву после посадки, что приводит к множеству благоприятных воздействий. При послепосадочном применении, соединение может не проникнуть через почву до уровня или положения, где оно будет действовать эффективно, оно зависит от погодных условий, и может быть не таким экономичным, как прямое применение к семенам. В настоящее время, распространение семян достигается посредством доставки фермерам семян, которые были обработаны множеством химических удобрений, пестицидов или гербицидов на центральном производственном объекте.

Однако предпосадочная обработка семян предполагает применение химических и других веществ, которые являются дорогими и даже могут быть токсичными по отношению к среде или рабочим. Известны различные устройства для обработки семян с серийным или непрерывным режимом обработки. Патент США № 5891246 для Lund, раскрытие которого настоящим включено в состав настоящего документа посредством ссылки, описывает устройство дражирования семян для применения дражирующей жидкости, в результате которого семена рассеиваются при помощи приспособления для рассеивания семян. Патент США №4657773 для Mueller, раскрытие которого настоящим включено в состав настоящего документа посредством ссылки, описывает процесс и устройство для протравливания семян, в котором семена направляются на распределительный конус через протравливающий распылитель, и на поверхность вращающегося стола. Германский патент № DE 4411058 для Niklas, раскрытие которого настоящим включено в состав настоящего документа посредством ссылки, описывает устройство со смесительным баком, соединенным с высокоскоростным, многооборотным приводным устройством и механизмом для подачи семян в смесительный бак. Публикация патентов США №2011/0027479 и 2006/0236925, раскрытие которых настоящим включено в состав настоящего документа посредством ссылки, раскрывают другое устройство для обработки семян, которое может быть использовано для применения обрабатывающего препарата или соединения к определенному объему семян.

Нежелательные химические отходы могут быть сформированы посредством применения излишних продуктов обработки к загрузкам семян при отсутствии точных средств управления. Также возможно, что ручная обработка, например заливка различных химикатов или составов в жижесборник или смесительную емкость, может привести к пролитию или неиспользованным химическим отходам в результате неточного дозирования, что может вызвать загрязнение окружающей среды. Поскольку продукты обработки могут быть иметь очень высокую стоимость, например, сотни долларов за галлон, это может привести к большим убыткам в дополнение к любому риску нежелательного воздействия на человеческий организм. Такие химические отходы также могут привести к вредному воздействию на окружающую среду. Соответственно, существует потребность в улучшенном способе содержания, управления и автоматизации объема обрабатывающих препаратов, применяемых к семенам, для минимизации отходов, гарантии однородности обработки, минимизации стоимости и предотвращения пролития, в особенности, на уровне розничных продаж, где семена обрабатываются и продаются отдельным фермерам-заказчикам.

Определенные компьютеризированные крупногабаритные устройства для обработки семян могут обрабатывать большие загрузки семян в централизованных распределительных центрах. Однако такое оборудование является дорогим и, в целом, не подходит для использования на уровне розничных продаж. Кроме того, задержка, вызываемая задержкой доставки обработанных семян между центральным производственным объектом и местом окончательной посадки этих семян, может уменьшить оптимальное действие применяемой к семенам обработки, вносимой в семена. Для определенных типов обработки, включающих в себя составы, в которых к семенам применяются несколько обработок одновременно, семена должны быть максимально быстро посажены, а именно, в течение нескольких часов после применения, для достижения оптимальной эффективности. Это является проблематичным при использовании существующих устройств для обработки семян, и управление обработкой, как таковое, является дорогим и, как правило, является сложным в использовании для многократной и скоростной обработки загрузок семян для нескольких отдельных пользователей в пунктах розничной продажи.

В таких пунктах розничной продажи, если у них действительно имеются производственные мощности для выполнения обработки семян, жижа из химикатов, предназначенная для дражирования семян, смешивается в открытых смесительных баках или резервуарах, и зачастую требуется персонал для выполнения фактического измерения объема конкретных жидких компонентов, которые должны быть добавлены в открытый смесительный бак. Такие составы жидких химикатов/удобрений могут обрабатываться вручную и вручную выливаться в резервуары. Далее, жидкость в резервуаре хорошо перемешивается, а затем перекачивается в оборудование для обработки семян. Такой персонал не обязательно хорошо обучен и имеется большой риск подвергания персонала воздействию химикатов, а также риск разливания и неправильного удаления обрабатывающих химикатов. Точное управление величинами и степенями применения, и даже применением правильных составов является проблематичным. Кроме того, просто не существует средства для записи и точного подтверждения того, что и в каком количестве было применено к семенам. В целом, не доступно никаких автоматических систем управления запасами и подачи заказов, что дает в результате возможные нехватки определенных химикатов, а затем использования менее чем идеальных заменяющих компонентов. В целом, не доступно никакого автоматического управления влажностью и динамической системой определения применяемой дозы для устройства для обработки семян, что приводит к возможной неравномерной обработке определенными химикатами и менее чем оптимальное влагосодержание обрабатываемых семян.

Существует потребность в обеспечении управления применением, защитой персонала и защитой окружающей среды и системы управления запасами, которые особенно подходят для мест розничных продаж семян.

Задачей настоящего изобретения является создание работающих по запросу систем обработки семян и способов предоставления персоналу данных по охране окружающей среды, а также использованию и отслеживанию запасов и средств управления, эффективно обеспечивающих безопасность и эксплуатационные преимущества для всех вовлеченных сторон. Системы могут быть использованы для устройства любых размеров, но являются особенно удобными для обрабатывающих объектов малого и среднего уровня, таких, как розничные предприятия розничных продаж, которые продают и распространяют семена на местном уровне фермерам. Варианты осуществления изобретения могут обеспечивать локальное и удаленное управление и отслеживание обработки семян, включая надлежащее функционирование оборудования, использование ресурсов, а также обеспечение сбора, передачи сообщений и учета подробных данных по мере необходимости, такие, как выставление счета и передачи отчетов о конкретном химическом составе для отдельных загрузок семян.

В варианте осуществления настоящего изобретения, применение одного или несколько составов средств обработки семян, либо по одиночке, либо в смеси друг с другом, как определенно посредством рецептуры обработки, дозируется посредством насосов, которые управляются с помощью электроники при помощи программируемого электронного пульта управления. Электронный пульт управления может включать в себя уникальный и специально запрограммированный контроллер или компьютер, который приводит в действие или эксплуатирует систему обработки на основе одной из множества введенных рецептур химической обработки. Контроллер конфигурируется при помощи программных средств для того, чтобы также обеспечивать контроль или отслеживание всех процессов во время обработки, включая скорость и количество каждого химического состава средства обработки, которое применяется к семенам, а также скорости потока семян через устройство обработки. Во время процесса обработки семян, программные средства контроллера могут быть сконфигурированы для отправки или приема данных из центра управления или удаленного сервера. Данные могут включать в себя, например, состояние оборудования, отчеты относительно каждой загрузки обработанных семян, объем химического состава средства обработки, использованного посредством процесса обработки, запросы на поставку дополнительных химикатов, или новые или обновленные рецептуры обработки или данные о химических составах.

В варианте осуществления настоящего изобретения, пульт управления устройства обработки может осуществлять соединение по вычислительной сети, такой, как, например, сети Интернет или сети сотовых телефонов, для обеспечения возможности разным сторонам принимать данные из системы и предоставлять в нее обновления. Таким образом, например, компания по продаже семян, которая желает, чтобы устройство для обработки семян, осуществляющее заказную обработку семян, могло иметь множество различных рецептур, которые оно могло бы помещать на различные партии или загрузки семян. Компания по продаже семян может отправлять свои рецептуры через сеть Интернет или другие сетевые соединения в компанию по обработке семян для того, чтобы находящиеся в электронном виде рецептуры загружались в вариант осуществления раскрытой системы обработки семян в желаемом пункте розничных продаж или распространения. Кроме того, по производству или поставке химикатов может осуществлять информационный обмен с вариантом осуществления настоящего изобретения для обновления, аннулирования или изменения любого из множества различных рецептур в системе, которая использует составные составы, поставляемые посредством химической компании.

Оператор варианта осуществления устройства для обработки семян из настоящего изобретения может выбрать рецептуру, и подать команду на системный контроллер на осуществление последовательного функционирования одного или нескольких насосов, присоединенных к различным цилиндрическим резервуарам или бочкообразным бакам, содержащим компоненты рецептуры, на передачу компонента(ов) из бочкообразного бака в коллекторную систему или в другое устройство, которое применяет компоненты к загрузке семян. Таким образом, различные компоненты рецептуры передаются из бочкообразных баков в область применения устройства для обработки семян и применяются в надлежащем количестве для дражирования некоторого количества семян в устройстве для обработки семян. Необходимость предварительного смешивания или смешивания вручную различных компонентов рецептуры и химических составов может быть уменьшена или полностью устранена. Данное устранение потребности в предварительном смешивании химических составов также может устранять необходимость в промежуточном смешивании или в наличии жижесборника и любых соответствующих насосов, шлангов или других продуктопроводов, для которых может потребоваться дополнительное обслуживание или чистка между обрабатываемыми загрузками семян.

В варианте осуществления настоящего изобретения, система может максимизировать использование приобретенных компонентов средств обработки посредством извлечения, по существу, всех компонентов из каждого бочкообразного бака, тем самым минимизируя объем неиспользуемого содержимого в бочкообразном баке. Например, в момент, когда содержимое бочкообразного бака исчерпано или почти исчерпано, датчики, связанные с бочкообразными баками, могут предоставить сигнал через интерфейс в системный контроллер, который затем может подать предупреждение оператору устройства для заказной обработки семян, указывающее команду на подготовку к своевременной замене бочкообразного бака. Датчики могут отслеживать каждый уникальный бочкообразный бак для осуществления непрерывного вычисления объема химического состава, оставшегося в каждом бочкообразном баке по мере применения его содержимого во время процесса обработки, на основе изменяющегося веса бочкообразного бака, предоставляемого в систему посредством весов или весового датчика, установленного под каждым бочкообразным баком на каждой станции с бочкообразным баком. Если во время применения химического компонента средства обработки вес бочкообразного бака прекращает изменяться, то система может решить, что бочкообразный бак фактически пуст, и что дополнительное насосное действие может ввести воздух в линии обработки. Это позволяет системе извлекать весь компонент средства обработки из бочкообразного бака, который может быть физически извлечен при помощи распределительных аппаратных средств, при этом предотвращая выполнение системой неправильной обработки загрузки семян вследствие наличия пустого бочкообразного бака. Когда система решила, что из бочкообразного бака больше не может быть извлечено никакой жидкости, то система может приостановить процесс обработки до момента замены бочкообразного бака, или начать извлечение, или увеличить скорость закачки, того же самого составного жидкого компонента средства обработки из другой станции с бочкообразным баком, которая снабжена эквивалентным компонентом средства обработки.

В варианте осуществления изобретения, производственный объект для розничной обработки семян, включающий в себя магазин по продаже семян для осуществления продажи семян, прежде всего, локальным или региональным сельхозпроизводителям и фермерам, имеет хранилище, рабочую область и область, в которую имеют доступ заказчики. Хранилище для хранения запасов химикатов для обработки семян, прежде всего, является хранилищем сырья в виде составов средств обработки семян в бочкообразных баках, и может включать в себя закрома для хранения крупных партий семян. В рабочей области, производственный объект включает в себя группу распределительных станций, состоящих, прежде всего, из станций с бочкообразными баками и смесительной станции, устройством для обработки семян, и каждое из этих устройств соединено с программируемым контроллером процессов. Как правило, здание будет содержать склад для бочкообразных баков и рабочую область. Производственный объект может включать в себя оборудование для транспортирования семян/зерна такие, как стандартные ленточные транспортеры для предоставления крупных партий семян в устройство для обработки семян, а также для транспортирования готовой продукции устройства для обработки семян на площадку для загрузки или забора грузов розничным покупателем. Производственный объект может включать в себя датчики окружающей среды, такие, как датчики температуры, влажности, атмосферного давления, которые могут быть соединены с программируемым контроллером процесса.

Компания по продаже семян может иметь доступ в реальном времени для просмотра процесса применения или получения разрешения на изменение, замену или обновление рецептуры через сеть Интернет или другую систему соединенных компьютеров. Подобным образом, устройство для заказной обработки семян также имеет возможность локального управления устройством. Кроме того, при желании, компания, которая производит химикаты для обработки семян (то есть, химическая компания), может быть включена в список объектов, которые могут получать доступ к системе через сеть Интернет или другую сеть, для обеспечения возможности, например, химической компании планировать производство запасов химикатов или контролировать качество или количество материалов, которые применяются к загрузкам семян. Это отслеживание может обеспечивать химической компании информацию для гарантии того, чтобы рецептура применялась правильно и для контроля уровней запасов по мере применения химикатов.

В варианте осуществления настоящего изобретения, система может обеспечивать управление учетом запасов для компании по продаже семян, компании по производству составов для семян (например химическая компания, производящая составы для обработки семян), локального объекта заказной обработки семян или любой их комбинации. Например, как только содержимое бочкообразного бака исчерпано или почти исчерпано, датчики, связанные с бочкообразными баками, могут предоставить сигнал через интерфейс в системный контроллер, который затем может подать предупреждение оператору устройства для заказной обработки семян, указывающее инструкцию на своевременную замену бочкообразного бака. Для каждого бочкообразного бака может иметься свой собственный датчик, или система может непрерывно вычислять объем химического состава в каждом бочкообразном баке по мере применения его содержимого во время процесса обработки на основе изменяющегося веса бочкообразного бака, предоставляемого в систему посредством весов или весового датчика, расположенного под каждым бочкообразным баком на каждой станции с бочкообразным баком.

Система также может передавать предупреждение в отдел заказов объекта заказной обработки семян для заказа большего количества материалов, по мере необходимости, который, в свою очередь, может предупредить химическую компанию о необходимости планирования производства большего количества необходимого компонента для обработки семян или химического состава. Компания по продаже семян также может быть предупреждена о возможности возникновения задержек/нехваток материалов, так что она также может принимать решения, относящиеся к управлению запасами. Например, компания по продаже семян может сменить рецептуру обработки семян на другую подобную рецептуру, для которой может не требоваться дефицитный состав или компонент.

Вариант осуществления настоящего изобретения включает в себя способ подготовки всесторонних подробных отчетов относительно всех процессов, начиная с исходных данных заказчика, применяемых химических составов, вариантов семян, количества семян, обработанных загрузок, управления уровнем запасов продукции, выбора рецептуры, местоположения отдельных бочкообразных баков и автоматического пополнения потребляемых компонентов из соответствующих распределительных пунктов. Способность обмена данными из варианта осуществления изобретения, предусматривает информационный обмен между человеком, отдельными системами заказной обработки семян, производителем материала для обработки семян (например, компанией по производству химикатов), компании по поставке семян, имеющими желание выполнить обработку семян, розничному объекту по обработке/распространению семян, и фермерам, которые являются конечными потребителями обрабатываемых семян.

Одно преимущество, включающее в себя контроллеры программных средств, также может обеспечить автоматизированную настройку, самодиагностику и конфигурацию калибровки системы посредством контроллера, такого, как программируемый логический контроллер, который может обеспечить точное динамическое применение химикатов к загрузке семян в ответ на изменения в системе. Система может настраивать скорость работы насоса на каждой отдельной станции с бочкообразным баком для гарантии того, что скорость обработки отдельного компонента средства обработки находится на уровне, который требуется в рецептуре состава средства обработки. Это может быть достигнуто посредством непрерывного или периодического контроля изменения веса каждого контейнера с компонентом средства обработки (бочкообразного бака) во время процесса применения для гарантии того, что имеет место фактическое применение компонента средства обработки. В ответ на изменения фактической скорости применения, измеряемой посредством изменения веса бочкообразного бака, возможно в результате частично забитых фильтров или шлангов, система может увеличивать скорость работы насоса для согласования с этими условиями, а также уменьшения мощности насоса, в случае замены фильтра или устранения засорения шланга.

В варианте осуществления настоящего изобретения используются штриховые коды или метки RFID для уникальной идентификации каждого отдельного бочкообразного бака, цилиндрического резервуара или другого контейнера с химикатами. Идентификационная информация, закодированная на каждом бочкообразном баке посредством маркировки со штриховым кодом или метки RFID, могут включать в себя такую информацию, как производитель содержимого бочкообразного бака, номер партии или загрузки, связанные с содержимым бочкообразного бака, размеры или емкость бочкообразного бака, фактический объем химического продукта, содержащегося внутри бочкообразного бака в соответствии с изготовителем или компанией по поставке химикатов, контрольная цифра, для подтверждения подлинности или проверки на ошибку данных идентификации, уникальный серийный номер бочкообразного бака, или другую полезную идентификационную информацию.

Вариант осуществления настоящего изобретения включает в себя модульные станции с бочкообразными баками, которые соединяют отдельные бочкообразные баки с химическими составами с устройством для обработки семян. Множество станций с бочкообразными баками соединены с коллектором, который может объединять составы из множества бочкообразных баков в смесь в соответствии с рецептурой, которая запрограммирована в системном контроллере. Полученная в результате жидкая смесь может дополнительно смешиваться посредством направления жидкости через колебательный реактор с перегородками или другое устройство для смешивания жидкостей, до применения химиката к семенам посредством устройства для обработки семян.

Вариант осуществления настоящего изобретения включает в себя графический пользовательский интерфейс (GUI), который может предоставлять отчеты об обработке семян в реальном времени, состояние и информацию о запасах, отчеты о состоянии бочкообразного бака и предупреждающие уведомления, вместе с интерфейсом, предназначенным для изменения конфигурации рецептур и загрузок для обработки семян. Интерфейс GUI предоставляет локальному оператору возможность изменения конфигурации системы для функционирования и для отслеживания процесса обработки химикатами. Интерфейс GUI также может обеспечивать интерфейс для запуска или проверки обновлений рецептур, которые загружаются из удаленного местоположения через сетевое соединение системы. Интерфейс GUI также может обеспечивать интерфейс для ввода или изменения конфигурации рецептуры при локальной установке системы.

Одно преимущество настоящего изобретения включает в себя уменьшение задержки между обработкой семян и посадкой. Такая обработка семян должна выполняться на местном уровне, ближе к фермеру, посредством розничного продавца семян. Поскольку варианты осуществления системы могут эффективно и экономно обрабатывать семена на розничном уровне, при этом являясь экологически безопасными вследствие обработки желаемых химических составов в закрытой системе, время между обработкой и посадкой, связанное с распространением семян и доставкой, может быть значительно сокращено.

Одно преимущество настоящего изобретения включает в себя устранение потребности смешивания продуктов для обработки семян в жидкий раствор, или предварительного смешивания. Вместо этого, средство обработки может применяться непосредственно к семенам «неразбавленным» или без предварительного смешивания. Применяемая смесь может включать в себя несколько продуктов, которые дозируются с помощью электроники и управляются посредством программируемого пульта управления. Использование безопасных цилиндрических резервуаров или бочкообразных баков, к которым можно получить доступ или которые могут быть «спущены» при помощи соответствующего соединителя, может предотвратить подделку содержимого бочкообразных баков и обеспечить дополнительный фактор, способствующий целостности и качеству химического состава, содержащегося в бочкообразном баке. Кроме того, применение безопасных бочкообразных баков может предусматривать переработку любого оставшегося содержимого почти исчерпанного бочкообразного бака при возвращении бочкообразного бака в производственный объект вторичной переработки.

Одно преимущество настоящего изобретения включает в себя осуществление посредством запрограммированных программных средств управления, которые контролируют смешивание и пропорции всех введенных рецептур химикатов. Система также осуществляет контроль за всеми процессами во время обработки и может одновременно отправлять и принимать данные из центра управления или сервера, который может быть расположен удаленно от устройства для обработки семян.

Одно преимущество включает в себя устранение ручного смешивания канистр с химикатами в жижесборниках, где химикаты предварительно перемешиваются и подвергаются риску «осаждения» из эмульсии в случае не использования в надлежащее время. Эта система также значительно улучшает и обеспечивает исполнение требований безопасности человека и экологической безопасности посредством уменьшения потенциальной возможности пролития или загрязнения химикатами.

Одно преимущество включает в себя программные контроллеры, также может обеспечивать управление в кризисных ситуациях через беспроводную или проводную сеть Интернет или подобные сети, для содействия в обнаружении любых нежелательных проблем с химическими составами, рецептурами, применением и/или семенами. Конфигурация самодиагностики и калибровки контроллера, такого, как программируемый логический контроллер, может обеспечить точное применение химикатов к семенам и обеспечить содействие в диагностировании сбоев оборудования или ошибок.

В одном варианте осуществления, стоечная система с цилиндрическими резервуарами, предназначенная для осуществления обработки семян при помощи множества жидких составов, предназначена для размещения рядом с оборудованием для обработки семян. Система обеспечивает модульность, избыточность и доступность, предусматривающую гарантии безопасности для окружающей среды и персонала. Стоечная система с цилиндрическими резервуарами содержит ряд отдельных стоечных блоков и, в вариантах осуществления, в отдельных стоечных блоках имеется несколько блоков для вмещения бочкообразных баков и смесительного блока, каждый из которых имеет станину с поверхностью для посадки цилиндрического резервуара и часть весов, расположенных таким образом, чтобы бочкообразный бак, помещенный в место для посадки цилиндрического резервуара, взвешивался посредством части весов. В вариантах осуществления, площадь основания станины имеет прямоугольную форму с четырьмя сторонами, а именно, передней стороной, двумя боковыми сторонами и задней стороной. Каждый стоечный блок имеет специализированные компоненты, содержащие насос и контроллер насоса, устройство для отсоса воздуха и смесительное устройство со смесительным двигателем, продуктопроводом, проводкой для электропитания и управления. Опорный каркас, тянущийся вверх по задней стороне станины, обеспечивает поддержку и соединения для специализированных компонентов.

Отличительным признаком и преимуществом вариантов осуществления является то, что специализированные компоненты, продуктопроводы, проводка полностью доступны для каждого стоечного блока с передней стороны каждого стоечного блока.

Отличительным признаком и преимуществом вариантов осуществления является то, что станина имеет низкую высоту, другими словами, расстояние между основанием и верхней частью весов является минимальным для уменьшения расстояния, на которое должен подниматься бочкообразный бак для помещения бочкообразного бака на весы.

Отличительным признаком и преимуществом вариантов осуществления является то, что стоечный блок может быть приспособлен для вмещения цилиндрических резервуаров или бочкообразных баков, имеющих различные высоты.

Отличительным признаком и преимуществом вариантов осуществления изобретения является то, что опорный каркас для оборудования тянется вверх с задней стороны таким образом, чтобы поддерживающий каркас для каркаса не был расположен с передней стороны стойки.

Отличительным признаком и преимуществом вариантов осуществления изобретения является использование оборудования, устройства и способов, которые описаны применительно к применению обработки семян в областях применения, отличных от обработки семян. Например, посредством устройства, описанного в настоящем документе, может быть осуществлена обработка других сельскохозяйственных продуктов. Кроме того, дискретные части устройства, систем и способов подразумевают возможность их использования в других отраслях промышленности.

Один вариант осуществления настоящего изобретения включает в себя модульные станции с бочкообразными баками, которые включают в себя весы или весовой датчик, насос, устройство мешалки, узел для отсоса воздуха, муфту бочкообразного бака и соответствующий трубопровод или шланг для соединения отдельных бочкообразных баков с химическими составами с устройством для обработки семян. Архитектура с заменяемыми компонентами станций с бочкообразными баками может сократить количество обслуживаемых и сменных частей, которые должны содержаться или храниться в запасах запасных частей. В одном варианте осуществления, множество станций с бочкообразными баками имеют жидкостную связь с коллектором, который может комбинировать составы из множества бочкообразных баков в предварительно определенную смесь в соответствии с рецептурой, которая запрограммирована в системном контроллере. Полученная в результате жидкая смесь может быть дополнительно смешана посредством направления жидкости через колебательный реактор с перегородками или другое устройство для смешивания жидкостей. В одном варианте осуществления, узел для отсоса воздуха включает в себя клапан, сконфигурированный для возвращения любой жидкости, которая может вытекать вместе с воздухом, или пузыри, удаленные из линии для подачи составов, в бочкообразный бак, из которого был изначально извлечен состав.

Одно преимущество вариантов осуществления настоящего изобретения включает в себя устранение необходимости в смешивании продуктов обработки семян в жидкий раствор, или предварительную смесь. Вместо этого, обработка может быть применена в «неразбавленном» или предварительно не перемешанном виде непосредственно к семенам. Применяемая смесь может включать в себя несколько продуктов, которые измеряются с помощью электроники и управляются посредством программируемого пульта управления. Использование безопасных цилиндрических резервуаров или бочкообразных баков, к которым может получить доступ или которые могут быть «спущены» только при помощи соответствующего соединителя, может предотвратить подделку содержимого бочкообразных баков и обеспечить дополнительный фактор, способствующий целостности и качеству химического состава, содержащегося в бочкообразном баке. Кроме того, применение безопасных бочкообразных баков может предусматривать переработку любого оставшегося содержимого почти исчерпанного бочкообразного бака при возвращении бочкообразного бака в производственный объект вторичной переработки.

Краткое описание чертежей

Варианты осуществления настоящего изобретения могут быть полностью поняты при условии рассмотрения последующего подробного описания различных вариантов осуществления изобретения, в сочетании с сопроводительными чертежами, на которых:

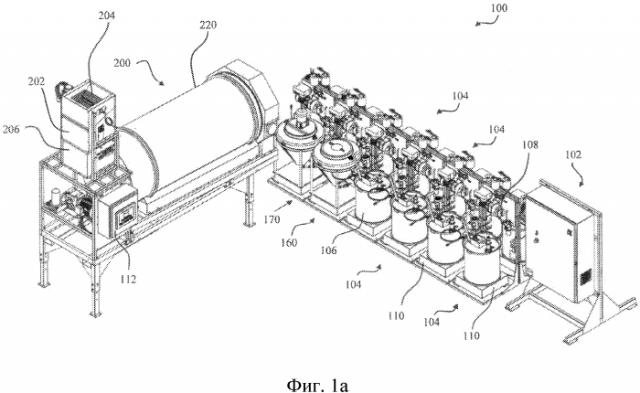

Фиг.1a изображает иллюстративный вариант осуществления системы обработки семян с десятью станциями c бочкообразными баками, станцией с мягким баком и смесительной станцией.

Фиг.1b изображает часть станций с бочкообразными баками из Фиг.1a.

Фиг.2a-2b изображает блок-схему иллюстративного варианта осуществления системы обработки семян.

Фиг.3a изображает блок-схему иллюстративного варианта осуществления станции с бочкообразным баком.

Фиг.3b изображает блок-схемы распределительной станции с водяным баком.

Фиг.3c изображает блок-схемы распределительной станции со смесительным баком.

Фиг.4a изображает представление в перспективе иллюстративного варианта осуществления станции с бочкообразным баком, в которой бочкообразный бак расположен на весах.

Фиг.4b изображает вертикальную проекцию иллюстративного варианта осуществления станции с бочкообразным баком.

Фиг.4c изображает боковую вертикальную проекцию иллюстративного варианта осуществления станции с бочкообразным баком, а именно представление с противоположной стороны относительно станины, весов и вертикальной опорной рамы, которая является ее зеркальным отображением.

Фиг.4d изображает фронтальное представление в перспективе иллюстративного варианта осуществления станции с бочкообразным баком, а именно представления от ближнего переднего угла относительно станины, весов и вертикальной опорной рамы, которая является ее зеркальным отображением.

Фиг.4e изображает представление в перспективе с частичным разрезом воздушного предохранительного клапана.

Фиг.4f изображает представление в перспективе механизма мешалки бочкообразного бака, который может быть оборудован бочкообразными баками, заполненными составами для обработки семян.

Фиг.5 изображает схематическую горизонтальную проекцию иллюстративного варианта осуществления производственного объекта для розничной обработки семян.

Фиг.6 изображает иллюстративный вариант осуществления системы обработки семян с пятью станциями с бочкообразными баками и станцией с мягким баком.

Фиг.7 изображает иллюстративную блок-схему информационного обмена между системой обработки и другими сетевыми расположениями и участниками системы.

Фиг.8 изображает иллюстративную блок-схему информационного обмена и потока продукции между розничными торговыми точками, поставщиками и потребителями, в соответствии с вариантом осуществления изобретения.

Фиг.9 изображает иллюстративную блок-схему устройства хранения потенциальных данных и транзакции между системой обработки семян и удаленным хранилищем данных на основе облака.

Фиг.10a-10d изображают иллюстративные экранные изображения параметров настройки системы обработки семян.

Фиг.11a-11d изображают иллюстративные экранные изображения главной системы обработки семян.

Фиг.12a-12g изображают иллюстративные экранные изображения деталей насосной станции системы обработки семян.

Фиг.13a-13c изображают иллюстративные экранные изображения
