Устройство и способ искусственного старения камней

Устройство и способ искусственного старения камней

Иллюстрации

Показать все

Реферат

Изобретение относится к устройству искусственного старения камней. Изобретение относится также к способу искусственного старения камней.

Стены, прежде всего, для садово-парковой архитектуры, изготавливаются в предпочтительном варианте из натуральных или искусственных камней, которые на видимой стороне имеют неравномерную рельефную структуру поверхности и/или колотые кромки, которые образуются, к примеру, посредством ручной обтески натуральных камней.

При этом известно также о возможности использования колотых камней, предпочтительно из бетона. Получаемые в результате камнеформования естественные камни могут при этом частями подаваться на устройство для дробления, в котором естественные камни разделяются предпочтительно пополам. Образующиеся при этом расколотые камни именуются обычно колотыми камнями. В результате дробления эти колотые камни на той стороне, по которой они были расколоты, имеют неравномерную рельефную структуру поверхности. Из публикации DE 2206732 известны способ и устройство для дробления заготовок искусственных камней. Далее из публикаций DE 3332041 A1 и DE 3347077 A1 известны устройства для изготовления рельефных колотых камней.

Обычно перед колотыми камнями, если они изготовлены из бетона или же, если речь идет о расколотых камнях, выставляются требования в отношении того, что они не должны иметь острых кромок. Вне зависимости от того, необходима ли зачастую дальнейшая обработка колотой структуры. В соответствии с этим, из общего уровня техники известны устройства для старения камней. С этой целью ссылаются, к примеру, на публикацию EP 1699609 B1. Из общего уровня техники известно, кроме того, большое количество других способов старения камней.

В процессе старения камней, в частности, если речь идет о колотых камнях, возникает проблема в отношении того, что предназначенная для обработки поверхность камня, то есть, как правило, другая видимая сторона камня, по окончании процесса не является верхней стороной камня. При работе с так называемыми колотыми камнями это происходит потому, что они, как правило, образуются из естественного камня или из блока посредством того, что этот блок разделяется на две половины. Такие способы дробления в достаточной мере известны из общего уровня техники, к примеру, из публикации DE 2206732. В результате разделения заготовки на два колотых камня, колотые поверхности на полученных фрагментах камня располагаются сбоку и ориентированы друг к другу.

Для обработки полученных в результате дробления поверхностей или, в целом, для обработки камней, предназначенные для обработки поверхности которых располагаются по бокам, известны два различных способа. Одна возможность состоит в том, чтобы использовать способы старения, которые позволяют осуществить обработку камней сбоку посредством соответствующих обрабатывающих инструментов. Такие способы, однако, дороги и не эффективны. При этом, к примеру, известен способ закрепления на вращающемся валу цепных бичей, которые наносят удары по боковым поверхностям камня. При использовании колотых камней необходимо добиться того, чтобы камни своими ориентированными друг к другу колотыми поверхностями сначала пространственно отдалились друг от друга настолько, чтобы обрабатывающие инструменты, в принципе, могли войти в зону обработки. Вторая возможность дополнительной обработки или старения боковых поверхностей камней состоит в том, чтобы посредством соответствующих захватывающих инструментов приподнимать и отодвигать камни таким образом, чтобы предназначенная для обработки поверхность образовала верхнюю сторону камня.

Поднятие и последующее смещение камней имеет тот недостаток, что этот процесс является дорогим, осуществляется со сбоями и затратен по времени. С другой стороны, он позволяет, однако, использовать эффективные и известные способы старения для воздействия на поверхность камней. Из общего уровня техники известно большое количество способов старения для воздействия на поверхность камней. Особенно подходящий способ выявляется из публикации EP 1699609 B1.

Под камнями, которые подвергаются обработке на боковой поверхности, которая в готовом или в уложенном состоянии камня проходит под 90° к верхней стороне камня, не обязательно следует понимать колотые камни. И при использовании других камней, у которых боковая поверхность образует впоследствии видимую поверхность, является преимуществом, если эти камни подвергаются старению. И в данном случае имеется проблема в отношении того, что ориентированная вбок сторона камня, которая впоследствии образует видимую сторону камня, не совпадает с верхней стороной камня и, поэтому, не может быть подвержена старению столь эффективно, как это возможно на верхней стороне камня.

В основе предложенного на рассмотрение изобретения лежит задача создания устройства и способа старения камней, в частности, колотых камней, благодаря которому можно быстро, экономично, эффективно и надежно подвергать камни старению.

Эта задача в соответствии с изобретением в отношении устройства решается признаками пункта 1 формулы изобретения. В отношении способа эта задача в соответствии с изобретением решается признаками пункта 19 формулы изобретения.

В устройстве в соответствии с изобретением для старения камней, в частности, бетонных камней, клинкерных кирпичей и натуральных камней, предусмотрены опорная плита и, по меньшей мере, один расположенный на опорной плите канал для старения, на который камни могут укладываться таким образом, что предназначенная для обработки боковая поверхность камня ориентирована вбок. Предназначенная для обработки боковая поверхность камня ограничена горизонтально проходящим нижним ребром камня, горизонтально проходящим верхним ребром камня, передним вертикально проходящим ребром камня и задним вертикально проходящим ребром камня. В соответствии с изобретением далее предусмотрено вибрационное устройство для приведения в движение опорной плиты. Канал для старения имеет, по меньшей мере, одну первую и одну вторую упорные поверхности, причем камень, вследствие движения опорной плиты, ударяется об упорные поверхности таким образом, что упорные поверхности способствуют старению камня, причем первая упорная поверхность ориентирована на горизонтально проходящее нижнее ребро камня, а вторая упорная поверхность на горизонтально проходящее верхнее ребро камня. Первая и вторая упорные поверхности расположены в соответствии с изобретением таким образом, что первая упорная поверхность обрабатывает также граничащий с горизонтально проходящим нижним ребром камня участок боковой поверхности и граничащий участок поверхности нижней стороны камня. Вторая упорная поверхность ориентирована таким образом, что, в дополнение к горизонтально проходящему верхнему ребру камня, обрабатывает также граничащий участок боковой поверхности и верхней стороны камня. Канал для старения имеет в соответствии с изобретением, по меньшей мере, два участка, причем камень проходит первый участок в первом направлении подачи и второй участок располагается под углом, то есть не параллельно, первому участку, так что камень в направлении подачи отклоняется и перемещается во второе направление подачи. Оба направления подачи располагаются, таким образом, не на одной оси. Далее в соответствии с изобретением предусмотрено транспортирующее устройство для подачи камня по каналу для старения.

Признак «предназначенная для обработки боковая поверхность» не должен пониматься в том смысле, что в обязательном порядке должна быть обработана вся боковая поверхность. Для многих вариантов применения уже достаточно, если обрабатываются ребра камней, которые ограничивают предназначенную для обработки боковую поверхность. Обработку ребер камней в рамках изобретения следует понимать как обработку соответствующей ограниченной боковой поверхности.

Автор изобретения обнаружил, что при использовании устройства в соответствии с изобретением выявляется особый эффект старения боковой поверхности камня. Изобретение может использоваться для обработки боковой поверхности любого камня. Однако, в особо предпочтительном варианте, изобретение пригодно для обработки колотых камней, в частности, другой видимой поверхности колотого камня.

Устройство в соответствии с изобретением позволяет обрабатывать или подвергать старению горизонтально проходящее нижнее ребро камня, горизонтально проходящее верхнее ребро камня, переднее вертикально проходящее ребро камня и заднее вертикально проходящее ребро камня предназначенной для обработки боковой поверхности камня. Энергия, необходимая для осуществления процесса старения, обеспечивается при этом посредством вибрационного устройства, которое в предпочтительном варианте расположено под опорной плитой, на которую помещаются камни. Вибрационное устройство может иметь один или несколько виброагрегатов. Также возможно использование вибростола. В рамках изобретении в качестве особо предпочтительной оказалась вибрация, которая осуществляется таким образом, что камни выталкиваются с опорной плиты вверх, так что камни в канале для старения подпрыгивают вверх.

В соответствии с изобретением особо предпочтительно, если вибрация осуществляется в вертикальном направлении. В принципе, возможно также, что вибрационное устройство дополнительно или в альтернативном варианте к вертикальной компоненте генерирует также боковую вибрацию и/или вибрацию в направлении подачи и против направления подачи. Преимуществом является, если основное направление вибрации ориентировано вертикально.

За счет того, что выполненный на опорной плите канал для старения имеет, по меньшей мере, одну первую и одну вторую упорные поверхности, которые в соответствии с изобретением ориентированы на горизонтально проходящее нижнее ребро камня и на горизонтально проходящее верхнее ребро камня, оба горизонтальных ребра обрабатываются и, таким образом, подвергаются старению. Это осуществляется посредством того, что за счет энергии вибрации камни прыгают в канале для старения и, притом, в предпочтительном варианте, вверх и вниз. Своими верхними ребрами камни ударяются, таким образом, о вторую упорную поверхность, когда камень подпрыгивает вверх. При падении вниз, а также при выталкивании, нижнее ребро камня ударяется о первую упорную поверхность. Посредством силы вибрации можно оказывать воздействие на нужный эффект старения. На эффект старения можно также воздействовать посредством длительности вибраций. Таким образом, верхнее ребро камня и нижнее ребро камня могут подвергаться старению любым способом.

Для старения вертикально проходящего ребра камня канал для старения имеет, по меньшей мере, два, предпочтительно, по меньшей мере, три участка. Камень проходит при этом сначала первый участок в первом направлении подачи. Следующий за ним второй участок проходит в соответствии с изобретением под углом к первому участку, так что камень в направлении подачи отклоняется и перемещается во второе направление подачи. Это приводит к тому, что идущий впереди камень изменяет свое направление относительно камня, идущего следом. В зависимости от того, в каком направлении (влево или вправо) второй участок проходит под углом относительно первого участка, одно из двух вертикальных задних ребер камня перемещается назад относительно других вертикальных задних ребер камня. В направлении подачи вертикально проходящее ребро камня, по сравнению с другими ребрами камня, выступает, таким образом, назад. Это приводит к тому, что идущий следом камень ударяется о выступающее назад вертикальное ребро идущего впереди камня.

В ходе экспериментов выявил себя тот факт, что, в частности, образованное на той же стороне камня вертикально проходящее переднее ребро идущего сзади камня ударяется о выступающее назад вертикально проходящее ребро камня, идущего впереди. Следствием этого является то, что заднее вертикально проходящее ребро идущего впереди камня и переднее вертикально проходящее ребро идущего сзади камня осуществляют старение друг друга. В зависимости от силы вибрации и в зависимости от того, насколько велико отклонение или изменение направления, достигаемое посредством двух расположенных под углом друг к другу участков канала для старения, может быть достигнут практически любой эффект старения на обоих вертикально проходящих ребрах камня.

Преимуществом является при этом то, что старение на вертикально проходящих ребрах камня осуществляется посредством самого камня. В результате, мы имеем узор старения, который очень близок узору старения в каменном вальце или превосходит этот результат. Поскольку в процессе не участвуют никакие другие материалы, то и износ канала, соответственно, незначителен.

У идущего следом камня, как описано ранее, посредством камня, идущего впереди, осуществляется старение вертикально проходящего переднего ребра. Аналогично у идущего сзади камня посредством следующего идущего сзади камня достигается эффект старения и его вертикально проходящего заднего ребра.

Устройство в соответствии с изобретением позволяет посредством простых методов обработать или осуществить старение переднего вертикально проходящего ребра камня и заднего вертикально проходящего ребра камня. Этого можно добиться лишь посредством одного единственного изменения направления внутри канала для старения.

Как уже было изложено ранее, посредством упорных поверхностей осуществляется старение горизонтально проходящих ребер камня (нижнего ребра камня и верхнего ребра камня). Таким образом, старению подвергаются все ребра боковой поверхности. Как уже было изложено ранее, подвергаемая старению боковая сторона, в частности, если речь при этом идет о колотом камне, представляет собой впоследствии видимую поверхность, к примеру, в каменной кладке. Во многих случаях достаточно, если старению подвергаются лишь описанные ранее боковые ребра, которые окружают или ограничивают боковую поверхность или впоследствии видимую поверхность камня. Если необходимо подвергать старению и боковые поверхности камня, обращенные от предназначенной для обработки боковой поверхности, то этого можно добиться посредством использования следующих мероприятий.

В варианте осуществления изобретения, в частности, для осуществления старения двух боковых поверхностей может быть предусмотрено, что канал для старения имеет, по меньшей мере, один третий участок. Третий участок может располагаться под углом ко второму участку, так что камень снова изменяет направление и перемещается в третьем направлении подачи. При этом в соответствии с изобретением можно предусмотреть, чтобы сообщаемое камню отклонение при перемещении камня от второго участка к третьему участку, осуществляется в обратном направлении, по сравнению с отклонением камня при входе на второй участок. К примеру, движение камня от первого участка ко второму участку может быть отклонено влево, а от второго участка к третьему участку вправо (или наоборот). Посредством этого добиваются того, что старению подвергаются и те вертикально проходящие ребра камня, которое при первом отклонении или при первом изменении направления камня не подвергались старению.

В соответствии с изобретением предусмотрено, что за счет углового расположения третьего участка относительно второго участка изменение направления между первым и вторым участками снова делается реверсивным. При этом предусмотрено, что первое направление подачи соответствует третьему направлению подачи, то есть направления подачи параллельны друг другу. Это, однако, не является обязательным условием. Такой вариант осуществления предполагает также расположение канала для старения на опорной плите особо компактным образом и, соответственно, посредством элемента подачи, к примеру, транспортирующего плунжера, продвижение камней, по возможности, без повреждений по каналу для старения.

В соответствии с изобретением для старения всех горизонтальных ребер камня (двух верхних горизонтально проходящих ребер камня и двух нижних горизонтально проходящих ребер камня) можно предусмотреть дополнительно к уже описанным первой и второй упорным поверхностям третью и четвертую упорные поверхности, ориентированные на дополнительно подвергаемые старению горизонтально проходящие боковые ребра камня.

В рамках изобретения под термином «горизонтально проходящее ребро камня» или «верхнее ребро камня» следует понимать нижние ребра камня и верхние ребра камня, располагающиеся горизонтально и сбоку камня, когда камень продвигается по каналу для старения, то есть, верхние ребра камня и нижние ребра камня, которые в направлении подачи проходят спереди назад. В рамках предложенного на рассмотрение изобретения, в целом, не является важным тот факт, что старению подвергаются еще и горизонтально проходящие ребра камня на передней стороне и на задней стороне камня, то есть ребра камня, которые проходят перпендикулярно направлению подачи. Перпендикулярно проходящие ребра камня посредством устройства в соответствии с изобретением подвергаются старению, в основном, лишь в той зоне, в которой они пересекаются с проходящими сбоку нижними ребрами камня и верхними ребрами камня.

Преимущественно канал для старения имеет, по меньшей мере, одну первую боковую стенку, которая образует первую и/или вторую упорную поверхность. При этом преимущественно боковая стенка в поперечном сечении проходит снизу вверх в форме дуги. В предпочтительном варианте боковая стенка может быть осуществлена в виде части круга или полукруга. Боковая стенка может быть осуществлена в виде желоба или в виде разрезанного вдоль участка трубы, так что образуется часть участка трубы. Желоба или разрезанные вдоль участки трубы оказались наиболее подходящими для реализации изобретения. С одной стороны, их изготовление не требует больших затрат. С другой стороны, за счет формы разрезанного вдоль участка трубы или, в целом, в поперечном сечении имеющего форму части круга участка трубы выявляется тот факт, что проводимый по каналу для старения камень окружен в зоне своего нижнего ребра и в зоне своего верхнего ребра. Таким образом, на участке трубы конструктивно просто могут быть сформированы соответствующие упорные поверхности, которые осуществляют старение нижнего ребра камня и верхнего ребра камня. Особенно просто это можно осуществить, если на упомянутом ранее участке трубы абразивные элементы расположены таким образом, что нижнее ребро камня и верхнее ребро камня трутся или ударяются о них. Абразивные элементы могут быть осуществлены, к примеру, в виде утолщений сварного шва или нечто подобного. Этот вариант осуществления особенно пригоден тогда, когда под участком трубы понимается участок металлической трубы.

В целом преимущественно нижняя зона боковой стенки изогнута таким образом, что образованная там первая упорная поверхность окружает как горизонтально проходящее нижнее ребро камня, так и граничащие участки боковой поверхности и нижней стороны камня, когда камень проходит канал для старения. Верхняя зона боковой стенки может быть в предпочтительном варианте осуществлена таким образом, что окружает как горизонтально проходящее верхнее ребро камня, так и граничащие участки боковой поверхности и верхней стороны камня.

Такого варианта осуществления можно особенно легко добиться в том случае, если используется изогнутая соответствующим образом боковая стенка, в частности, имеющего форму части круга, к примеру, полукруга, участка трубы. Боковая стенка, изготовленная из металла, в частности, из стали, является в данном случае наиболее подходящей.

Преимущественно упорные поверхности выполнены с абразивными элементами и/или с заострениями, и/или с выступами, и/или со сварными точками, и/или с утолщениями сварного шва, и/или со сварными швами, и/или с неравномерной структурой.

В предпочтительном варианте осуществления изобретения могут быть предусмотрены дополнительные упорные элементы, позиционированные стационарно и/или выполненные с возможностью регулируемого позиционирования, так что наклоны, и/или уступы, и/или участки предназначенной для обработки боковой поверхности камня, вследствие вибраций опорной плиты, ударяются о них.

Упорные элементы и/или их предусмотренные для ударов ударные точки, вне зависимости от их конкретного варианта осуществления, в предпочтительном варианте могут быть выполнены из металла, в частности, из твердого металла, к примеру, из стали.

Упорные элементы могут быть осуществлены, к примеру, по типу чешуйки или щепы, причем они ориентированы предпочтительно таким образом, что их образованная посредством большого количества чешуек или щеп поверхность ориентирована против направления подачи, чтобы камни особенно хорошо и сильно ударялись об нее. Упорный элемент может быть помещен в предпочтительном варианте на боковую стенку, к примеру, вертикально проходящую. Упорный элемент может также через выемку входить в боковую стенку или в канал для старения по ходу подачи камней. Упорные элементы могут быть, в случае необходимости, осуществлены эластичными или упругими, или же могут быть закреплены аналогичным образом. Упорные поверхности могут быть осуществлены или расположены таким образом, что о них ударяются только лишь углы или ребра камней. Преимущественно упорные элементы выступают на пути подачи/транспортировки камня на такое расстояние, что имеющийся для прохождения канал сужается настолько, что упорный элемент обрабатывает и предназначенную для обработки боковую поверхность или обрабатываются, по меньшей мере, нежелательные выступы или выпуклости боковой поверхности.

В альтернативном варианте или в дополнение могут быть предусмотрены также дополнительные упорные элементы, которые посредством эластичного или упругого элемента позиционированы таким образом, что наклоны и/или уступы, и/или участки, и/или выпуклости, и/или выступы предназначенной для обработки боковой поверхности, вследствие вибраций опорной плиты, ударяются о них и/или канал для старения, за счет дополнительных упорных элементов, сужен настолько, что камни прижимаются к упорным элементам, причем упорные элементы, ввиду наличия эластичного или упругого элемента, подаются назад, когда камень в направлении подачи перемещается по каналу для старения.

Под эластичным или упругим элементом понимается любая пружина, или резина, или эластомер, к примеру, в форме блока. Согласно варианту осуществления изобретения могут быть предусмотрены упругие вибрирующие элементы.

Преимущественно канал для старения имеет, по меньшей мере, одну пару упорных элементов, причем первый упорный элемент ориентирован на предназначенную для обработки боковую поверхность, а второй упорный элемент на обращенную от предназначенной для обработки боковой поверхности боковую поверхность камня, так что камень проходит между упорными элементами. При особо предпочтительном расположении упорных элементов боковая стенка имеет углубление, через которое упорные элементы могут вводиться по ходу подачи камней. В альтернативном варианте также может быть предусмотрено, что упорные элементы позиционированы в начале или предпочтительно в конце канала для старения.

Особо предпочтительный вариант осуществления упорных элементов предусматривает, что упорные элементы выполнены, в основном, в виде цилиндра и, соответственно, расположены вокруг вертикальной оси вращения. Расположение может быть осуществлено при этом таким образом, что имеющий форму цилиндра упорный элемент может вращаться вокруг оси вращения. Преимуществом является при этом, если ось вращения и, тем самым, также выполненный в виде цилиндра упорный элемент проходят вертикально. В предпочтительном варианте упорный элемент проходит при этом в вертикальном направлении на высоту предназначенной для обработки боковой поверхности камня. Высота упорного элемента может примерно соответствовать высоте, которая имеется для прохода камня по каналу для старения. За счет того, что имеющий форму цилиндра упорный элемент выполнен с возможностью вращения вокруг оси вращения, упорный элемент может осуществлять вращательные движения, когда он входит в контакт с перемещаемым в направлении подачи камнем. Таким образом, камень в процессе своей подачи, с одной стороны, не задерживается, а, с другой стороны, тем не менее, обрабатывается посредством упорного элемента. Преимущественно выполненный в виде цилиндра упорный элемент или его ось вращения располагаются эластичным или упругим образом, так что упругий элемент при контакте с камнем, в случае необходимости, может подаваться назад или вперед.

Преимущественно канал для старения имеет вторую боковую стенку, проходящую, в основном, параллельно первой боковой стенке. Первая и вторая боковые стенки образуют, тем самым, боковые стенки канала для старения.

Вторая боковая стенка может быть, в принципе, выполнена таким же образом, что и уже описанная первая боковая стенка. Вторая боковая стенка может быть образована в случае необходимости, лишь из проходящей, к примеру, в основном, прямолинейно, или не изогнуто, или плоско, боковой стенки, предпочтительно из металла. Вторая боковая стенка может дополнительно снабжаться абразивными элементами, если предусмотрена обработка обеих боковых стенок камня. Вторая боковая стенка может использоваться, однако, также лишь для ограничения или для формирования ограниченного с двух сторон канала для старения, то есть, для предотвращения выхода камней из канала для старения.

Преимущественно вторая боковая стенка осуществлена, в основном, зеркально-симметрично первой боковой стенке.

Согласно особо предпочтительному варианту осуществления изобретения обе боковые стенки, как это уже описано в отношении первой боковой стенки, осуществлены в виде частей участка трубы. При этом может быть предусмотрено, что обе боковые стенки, если они соединены друг с другом, образуют полностью закрытую трубу. Однако, также может быть предусмотрено, что, в частности, на верхней стороне трубы остается продольная щель. Если верхняя сторона камня в рамках описанного устройства в соответствии с изобретением в большинстве случаев не должна подвергаться обработке, то в этой зоне не обязательно крепить материал. В соответствии с изобретением сначала предусмотрена лишь обработка верхней стороны камня в зоне, граничащей с верхним ребром предназначенной для обработки боковой стенки камня.

Преимущественно боковые стенки образованы посредством участка трубы или двух частей участка трубы. Далее преимущественно участки канала для старения образованы, соответственно, посредством участка трубы или, по меньшей мере, двух частей участка трубы.

В соответствии с изобретением может быть предусмотрено, что угол между первым участком и вторым участком, и/или между вторым участком и третьим участком или последующими участками составляет от 5° до 70°, предпочтительно от 20° до 60°, особо предпочтительно от 20° до 45°.

Преимущественно транспортирующее устройство вводит в канал для старения или проводит там ряд камней, образованный из большого количества отдельных, расположенных друг за другом, камней. Транспортирующее устройство может перемещать камни по каналу для старения непрерывно или с интервалами.

Вариант осуществления транспортирующего устройства, к примеру, с транспортирующим плунжером, транспортирующей лентой или с одновременно двигающимся транспортирующим элементом, не является обязательным вариантом осуществления для предложенного на рассмотрение изобретения. Преимущественно угловое расположение участков осуществлено таким образом, что может также использоваться выполненный с возможностью линейного перемещения транспортирующий плунжер, который перемещает камни по каналу для старения.

В варианте осуществления изобретения может быть, в случае необходимости, предусмотрено, что опорная плита проходит с наклоном, то есть, с уклоном вниз в направлении подачи, так что камни без использования дополнительного транспортирующего устройства или, соответственно, при незначительном содействии транспортирующего устройства перемещаются по каналу для старения. В альтернативном варианте или в дополнение к этому, в случае необходимости, может быть предусмотрена также соответствующим образом ориентированная вибрация, которая способствует движению вперед или перемещению камней в требуемом направлении подачи.

Устройство в соответствии с изобретением может быть особо просто реализовано посредством того, что два, предпочтительно три участка канала, имеющие в предпочтительном варианте форму трубы, в случае необходимости, с частично или полностью открытой верхней стороной, установлены под углом относительно друг друга. Преимуществом является при этом, если осуществленные в форме трубы участки выполнены из металла и сварены, свинчены или спаяны друг с другом. При этом второй участок может быть повернут относительного первого участка влево или вправо, а третий участок, соответственно, наоборот, вправо или влево. Имеющие форму трубы участки могут быть, к примеру, составлены также из двух половинок цилиндра. В качестве подходящего варианта выявил себя многократный поворот участков, в частности, для обеспечения возможности производить старение также небольших камней или для того, чтобы заднее вертикальное ребро идущего впереди камня достаточно сильно ударялось или терлось о переднее вертикальное ребро идущего следом камня.

Камни в соответствии с изобретением подаются в предпочтительном варианте в потоке. Упорные поверхности могут быть особо простым способом посредством сварного шва сформированы в предусмотренных в соответствии с изобретением местах.

Преимущественно на опорной плите сформированы несколько каналов для старения, соответственно, для одного ряда камней. Каналы для старения могут располагаться при этом вплотную друг к другу, с целью минимизации занимаемой площади. При этом преимущественно первый участок проходит относительно продольной оси опорной плиты под углом или с наклоном, так что за счет углового поворота второй участок проходит в предпочтительном варианте параллельно продольной оси опорной плиты, а на третьем участке опять же имеет место обратный поворот.Благодаря этому, ширина опорной плиты может быть минимизирована.

Преимущественно подвергшиеся старению камни после выхода из канала для старения снова соединяются вместе для дальнейшей транспортировки по частям.

При этом может быть предусмотрено, что устройство в соответствии с изобретением комбинируется с устройством, изготавливающим колотые камни.

В способе в соответствии с изобретением для искусственного старения камней, в частности, бетонных камней, клинкерных кирпичей и натуральных камней, может быть предусмотрено, что камни проходят расположенный на опорной плите канал для старения, на котором камни могут укладываться своей нижней стороной таким образом, что предназначенная для обработки боковая поверхность камня ориентирована вбок. При этом в способе в соответствии с изобретением предусмотрено, что предназначенная для обработки боковая поверхность ограничена горизонтально проходящим нижним ребром камня, горизонтально проходящим верхним ребром камня, передним вертикально проходящим ребром камня и задним вертикально проходящим ребром камня. В способе в соответствии с изобретением предусмотрено далее, что опорная плита переводится в режим вибраций. Далее в способе в соответствии с изобретением предусмотрено, что канал для старения имеет, по меньшей мере, одну первую и одну вторую упорные поверхности, причем камни, вследствие движения опорной плиты, ударяются об упорные поверхности таким образом, что упорные поверхности способствуют старению камня. В способе в соответствии с изобретением предусмотрено далее, что первая упорная поверхность ориентирована на горизонтально проходящее нижнее ребро камня, а вторая упорная поверхность на горизонтально проходящее верхнее ребро камня. Первая и вторая упорные поверхности расположены при этом в соответствии с изобретением таким образом, что первая упорная поверхность обрабатывает также граничащий с горизонтально проходящим нижним ребром камня участок предназначенной для обработки боковой поверхности и граничащий участок поверхности нижней стороны камня, а вторая упорная поверхность, в дополнение к горизонтально проходящему верхнему ребру камня, обрабатывает также граничащие участки боковых поверхностей и верхней стороны камня. Согласно способу в соответствии с изобретением далее предусмотрено, что камням, которые проходят канал для старения, принудительно сообщается, по меньшей мере, одно изменение направления. В соответствии с изобретением далее предусмотрено, что камни в виде ряда камней, в котором в направлении подачи следом друг за другом расположено большое количество отдельных камней, транспортируются по каналу для старения.

Преимущественно камням, проходящие канал для старения, принудительно сообщаются два изменения направления.

Преимущественно далее ряд камней проводится по каналу для старения.

В соответствии с изобретением далее может быть предусмотрено, что ряд камней проходит канал для старения непрерывно или предусмотрена подача с интервалами.

Описанные выше в связи с устройством в соответствии с изобретением признаки, по отдельности или в любой комбинации друг с другом, могут использоваться также в рамках способа в соответствии с изобретением.

Предпочтительные варианты усовершенствования и осуществления изобретения выявляются на основании последующих зависимых пунктов формулы изобретения. Далее пример осуществления изобретения в принципиальном изображении представлен на основании чертежей, на которых показано:

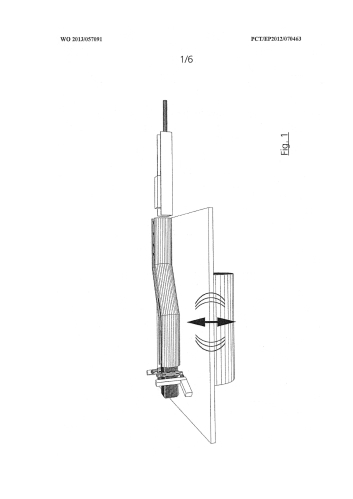

фиг. 1 - устройство в соответствии с изобретением, в перспективном изображении;

фиг. 2 - подвергающийся старению камень, в перспективном изображении;

фиг. 3 - вид сверху блока, из которого изготавливаются два колотых камня;

фиг. 4 - канал для старения в соответствии с изобретением, в перспективном изображении;

фиг. 5 - канал для старения в направлении подачи;

фиг. 6 - концевая зона канала для старения, снабженная упорными элементами;

фиг. 7 - концевая зона канала для старения, в другом перспективном изображении, причем камень проводится между упорными элементами;

фиг. 8 - вид сверху канала для старения в соответствии с изобретением;

фиг. 9 - принципиальное изображение момента соударения горизонтально проходящих ребер камня, идущего впереди, и камня, идущего сзади;

фиг. 10 - увеличенное изображение канала для старения в зоне, где первый участок переходит во второй участок; и

фиг. 11 - принципиальное изображение альтернативного варианта осуществления упорных поверхностей канала для старения.

Пример осуществления изобретения демонстрирует устройство для искусственного старения камней и описывает соответствующий способ в соответствии с изобретением. Под используемыми в примере осуществления изобретения камнями понимаются так называемые колотые камни, выполненные в предпочтительном варианте из бетона. Устройство в соответствии с изобретением и способ не ограничены, однако, использованием лишь данного типа камней, более того, все представленные далее признаки могут применяться и для любых других типов камней, в частности, для натуральных камней и клинкерных кирпичей, вне зависимости от того, имеют они колотую поверхность или нет.

Как выявляется на основании фиг. 1, устройство в соответствии с изобретением имеет опорную плиту 1. На опорной плите 1 расположен описываемый далее более детально канал 3 для старения. На опорную плиту 1 или в канал 3 для старения представленные на фиг.2 и 3 более детально камни 2 могут укладываться нижней стороной 202 таким образом, что верхняя сторона 201 оказывается ориентирована вверх. Расположенная впереди в направлении прохожден
