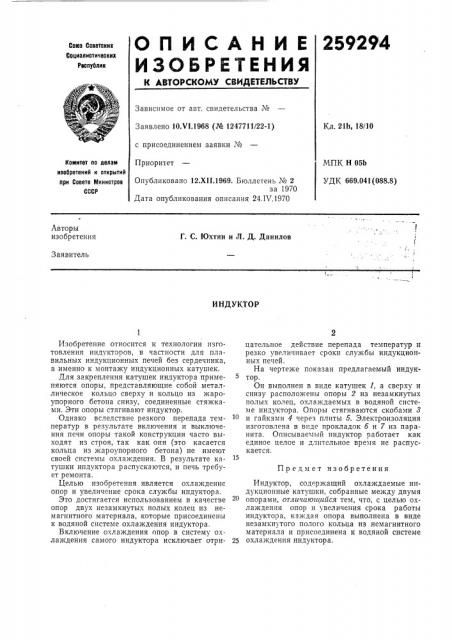

259294

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социал иотичео них

Республик

Зависимое от авт. свидетельства ¹

Кл. 2lh, 18/10

Заявлено 10Х!.1968 (№ 1247711/22-1) с присоединением заявки ¹

Приоритет

МПК Н 05b

УДК 669.041(088.8) Комитет по делам изобретениЯ и открытий

llpH Совете Миииотрое

СССР

Опубликовано 12.Х!!.1969. Бюллетень № 2 за 1970

Дата опубликования описания 24.IV.1970

Авторы изобретения

Г, С. Юхтин и Л. Д. Данилов

Заявитель

И НДУКТОР цательное действие перепада температур и резко увеличивает сроки службы индукционных печей.

На чертеже показан предлагаемый индуктор.

Он выполнен в виде катушек 1„а сверху и снизу расположены опоры 2 из незамкнутых полых колец, охлаждаемых в водяной системе индуктора. Опоры стягиваются скобами 8 и гайками 4 через плиты 5. Электроизоляция изготовлена в виде прокладок б и 7 из паранита. Описываемый индуктор работает как единое целое и длительное время не распускается.

Индуктор, содержащий охлаждаемые индукционные катушки, собранные между двумя опорами, отличаю цийся тем, что, с целью охлаждения опор и увеличения срока работы индуктора, каждая опора выполнена в виде незамкнутого полого кольца из немагнитного материала и присоединена к водяной системе

25 охлаждения индуктора.

Изобретение относится к технологии изготовления индукторов, в частности для плавильных индукционных печей без сердечника, а именно к монтажу индукционных катушек.

Для закрепления катушек индуктора применяются опоры, представляющие собой металлическое кольцо сверху и кольцо из жароупорного бетона снизу, соединенные стяжкам и. Эти опор ы стяг ив а ют индуктор.

Однако вследствие резкого перепада температур в результате включения и выключения печи опоры такой конструкции часто выходят из строя, так как они (это касается кольца из жароупорного бетона) не имеют своей системы охлаждения. B результате катушки индуктора распускаются, и печь требует ремонта.

Целью изобретения является охлаждение опор и увеличение срока службы индуктора.

Это достигается использованием в качестве опор двух незамкнутых полых колец из немагнитного материала, которые присоединены к водяной системе охлаждения индуктора, Включение охлаждения опор в систему охлаждения самого индуктора исключает отриПр едм ет изобретения
