Способ получения полимерных покрытий

Способ получения полимерных покрытий

Иллюстрации

Показать все

Реферат

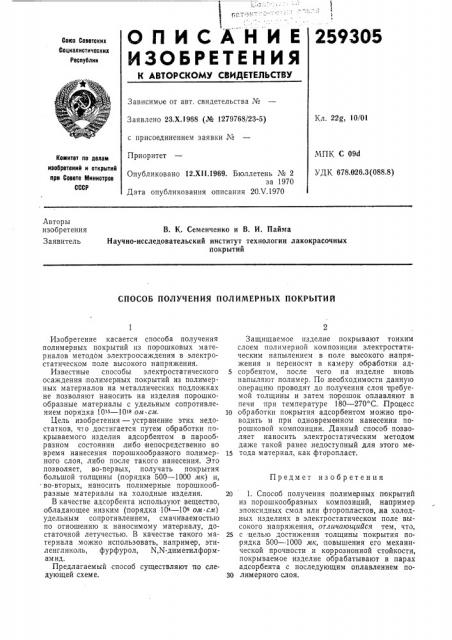

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

259305

Сова Советских

Социалистических

Реолублии

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Кл. 22g, 10/01

Заявлено 23.Х.1968 (№ 1279768/23-5) с присоединением заявки ¹

Приоритет

МПК С 09d

УДК 678.026.3(088.8) Комитет ло делам ивобретеиий и открытий лри Совете й1ииистрое

СССР

Опубликовано 12.XII.1969. Бюллетень № 2 за 1970

Дата опубликования описания 20.V.1970

Авторы изобретения

Заявитель

В. К. Семенченко и В. И. Пайма

Научно-исследовательский институт технологии лакокрасочных покрытий

СПОСОБ ПОЛУЧЕНИЯ ПОЛИМЕРНЫХ ПОКРЫТИИ

Предмет изобретения

Изобретение касается способа получения полимерных покрытий из порошковых материалов методом электроосаждения в электростатическом поле высокого напряжения.

Известные спо" обы электростатического осаждения лолимерных покрытий из полимерных материалов на металлических подложках не позволяют наносить на изделия порошкообразные материалы с удельным сопротивлением порядка 10> — 10» ом см.

Цель изобретения — устранение этих недостатков, ч1о достигается путем обработки покрываемого изделия адсорбентом в парообразном состоянии либо непосредственно во время нанесения порошкообразного полимерного слоя, либо после такого нанесения. Это позволяет, во-первых, получать покрытия большой толщины (порядка 500 — 1000 як) и, . во-вторых, наносить полимерные порошкообразные материалы на холодные изделия.

В качестве адсорбента используют вещество, обладающее низким (порядка 104 — 108 олт с.и) удельным сопротивлением, см ачиваем остью

IIo отношению,к наносимому материалу, достаточной летучестью. В качестве такого материала можно использовать, например, этиленгликоль, фурфурол, N,N-диметилформам ид.

Предлагаемый способ существляют тто следующей схеме.

Защищаемое изделие покрывают тонким слоем полимерной композиции электростатическим напылением в поле высокого напряжения и переносят в камеру обработки ад5 сорбентом, после чего на изделие вновь напыляют полимер. По необходимости данную операцию проводят до получения слоя вребуемой толщины и затем порошок оплавляют в печи при температуре 180 — 270 С..Процесс

1о обработки покрытия адсорбентом можно проводить и при одновременном нанесении порошковой композиции. Данный способ позволяет наносить электростатическим методом даже такой ранее недоступный для этого ме1 тода материал, как фторопласт.

20 1. Способ получения полимерных покрытий из порошкообразных композиций, например эпоксидных смол или фторопластов, на холодных изделиях в электростатическом поле высокого напряжения, отличающийся тем, что, 25 с целью достижения толщины покрытия по:рядка 500 — 1000 лтк, повышения его механической прочности и коррозионной стойкости, покрываемое изделие обрабатывают в парах адсорбента с последующим оплавлением поЗО лимерного слоя.

259305

Составитель С. И. Симановский

Редактор Л. Г. Герасимова Техред А. А. Камышникова Корректор Э. И, Хорькова

Заказ 898/8 Тираж 500 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4)5

Типография, пр. Сапунова, 2

2. Способ по п. 1, отличающийся тем, что в качестве адсорбента используют материал с удельным сопротивланием порядка

104 †1 ом см, например этиленгликоль, фурфурол, М,N-диметилформамид.
