Устройство для измерения плотности сыпучих тел

Устройство для измерения плотности сыпучих тел

Иллюстрации

Показать все

Реферат

Изобретение относится к области измерительной техники, а именно к пневматическим устройствам для измерения плотности сыпучих материалов, и может быть использовано в различных отраслях промышленности.

Известно устройство, содержащее емкость с контролируемым веществом, к верхней части которой присоединен цилиндр с поршнем и подключен измеритель давления (патент №RU 2399904). Недостатком данного устройства является сложность расчета плотности и использование уравнения состояния идеального газа.

Известно устройство для определения истинной плотности дисперсных и пористых тел гелиевым методом, состоящее из сосуда для помещения навески, масляного дифференциального манометра, форвакуумного насоса, источника гелия с ловушкой примесей, бюретки с манометрической жидкостью и коммуникационных трубопроводов с кранами, причем одно колено масляного дифференциального манометра соединено с сосудом для размещения навески и сосудом, образующим дополнительный объем, а другое колено - с сосудами, образующими второй дополнительный и компенсирующий объемы. Суммарные объемы сосудов, присоединенных к левому и правому коленам дифференциального манометра, примерно равны (авт. свид. СССР №147018). Недостатками этого устройства является невысокая оперативность, жесткие требования к герметичности системы и точности воспроизведения состояний при последовательных измерениях.

Задачей изобретения является разработка удобного в эксплуатации и обслуживании устройства для экспресс-измерений плотности сыпучих тел и усовершенствование устройств данного типа.

Техническим результатом изобретения является повышение точности и обеспечение оперативности измерений.

Технический результат достигается тем, что устройство для измерения плотности сыпучих тел, включающее два одинаковых по объему цилиндрических сосуда со встроенными подвижными поршнями, содержащих шкалы, один из которых служит для помещения исследуемой навески, и соединенных между собой подводящими трубками в виде колен с установленной между ними контрольной трубкой, внизу которой размещен кран для выпуска жидкости из системы, при этом трубопровод, соединяющий между собой подводящие и контрольную трубки, соединен гибким шлангом с компенсирующим сосудом.

При этом диаметры и длины подводящих трубок одинаковы, а цилиндрические сосуды закрыты герметическими свинчивающимися крышками и снабжены кранами для сообщения с атмосферой.

Объем исследуемого тела определяется непосредственно методом сравнения с компенсирующим объемом в некотором диапазоне давлений в едином измерительном процессе.

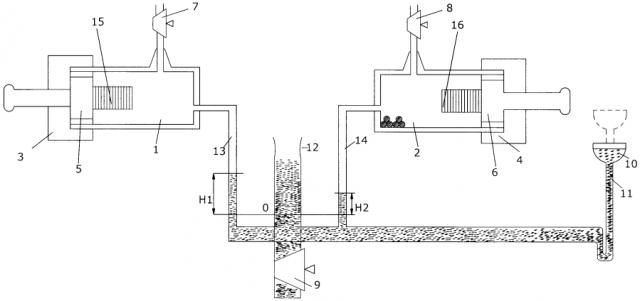

На чертеже изображена схема устройства для измерения плотности сыпучих тел.

Устройство состоит из имеющих одинаковые объемы цилиндрических сосудов 1 и 2, закрытых герметическими свинчивающимися крышками 3 и 4 со встроенными подвижными поршнями 5 и 6 и шкалами 15 и 16. Сосуды имеют краны 7 и 8 для сообщения с атмосферой. Кран 9 служит для выпуска жидкости из системы. Изменение уровня жидкости происходит при перемещении по вертикали сосуда 10, соединенного с системой гибким шлангом 11. Контрольная трубка 12 служит для предотвращения попадания жидкости в цилиндрические сосуды 1 и 2. Длины и диаметры подводящих трубок 13 и 14 одинаковы, так что измерительная система состоит из двух одинаковых колен.

Принцип работы устройства заключается в следующем.

Откручивается крышка 4 и в сосуд 2 помещается исследуемое тело. Поршень 5 устанавливается так, чтобы объемы 1 и 2 были одинаковыми. Краны 7 и 8 открыты, в цилиндрических сосудах 1, 2 атмосферное давление. Сосуд 10 опускается до нулевого уровня и система заполняется жидкостью. Перемещением сосуда 10, в котором поддерживается атмосферное давление, устанавливается нулевой уровень жидкости в подводящих трубках 13 и 14. Закрываются краны 7 и 8. Сосуд 10 перемещается вверх; при этом происходит сжатие газа в сосудах 1 и 2, и жидкость в трубках 13 и 14 поднимается на высоту Н₁ и Н₂, соответственно. Измерение повторяют, каждый раз уменьшая объем сосуда 1 перемещением поршня 5 вдоль мерной шкалы 15, и добиваются равенства высот Н₁ и Н₂ при любых допустимых значениях давлений, создаваемых перемещением сосуда 10. Объем исследуемого тела V равен уменьшению объема в цилиндрическом сосуде 1 и определяется непосредственно по шкале 15.

Плотность вычисляется после определения массы m тела взвешиванием по формуле:

где m - масса тела, г;

V - объем тела, см³.

Поршень 6 служит для предварительного точного уравнивания объемов, занимаемых газом в левой и правой ветвях устройства, в случае необходимости (установление нуля). Для этого поршень 5 выставляется на ноль шкалы 15 и проводятся описанные выше измерения без помещения в сосуд 2 измеряемого тела. Если уровни жидкости в подводящих трубках 13 и 14 при сжатии газа оказываются разными, их выравнивают перемещением поршня 6. В дальнейшем положение поршня 6 не изменяется. Его положение регистрируется по шкале 16.

Преимуществом устройства является то, что методом компенсации производится непосредственное определение объема без каких-либо вычислений. При этом не требуется знания атмосферного давления и уравнения состояния газа. Сравнение объемов производится в ходе одного измерения для различных давлений, что повышает точность и снижает влияние неизотермичности.

Промышленная применимость

Заявляемое техническое решение реализовано с использованием промышленно выпускаемых средств и может быть изготовлено в лабораторных и промышленных условиях.

1. Устройство для измерения плотности сыпучих тел, включающее два одинаковых по объему цилиндрических сосуда со встроенными подвижными поршнями, содержащих шкалы, один из которых служит для помещения исследуемой навески, и соединенных между собой подводящими трубками в виде колен с установленной между ними контрольной трубкой, внизу которой размещен кран для выпуска жидкости из системы, при этом трубопровод, соединяющий между собой подводящие и контрольную трубки, соединен гибким шлангом с компенсирующим сосудом.

2. Устройство для измерения плотности сыпучих тел по п. 1, отличающееся тем, что диаметры и длины подводящих трубок одинаковы.

3. Устройство для измерения плотности сыпучих тел по п. 1, отличающееся тем, что цилиндрические сосуды закрыты герметическими свинчивающимися крышками и снабжены кранами для сообщения с атмосферой.
