Нож космонавта

Нож космонавта

Иллюстрации

Показать все

Реферат

Изобретение относится к космической технике, в частности, к инструментам, используемым космонавтом, облаченным в скафандр под избыточным давлением в условиях невесомости при внекорабельной деятельности.

Практика внекорабельной деятельности содержит задачи, для выполнения которых необходимо перерезать какую-то привязь: шнур, ремень, шланг, кабель, вскрыть, т.е. разрезать многослойную теплоизоляцию или тканевой чехол; выполнить прокол или локальный разрез в чехле или покрытии, которые закреплены по периметру, чтобы ввести в разрез нож для дальнейших действий. В случае отказа карабина страховочного фала скафандра, присоединенного к поручню, космонавт должен иметь гарантированную возможность перерезать страховочный фал и выйти из этой аварийной ситуации.

Отраслевой стандарт ОСТ 134-1003-95 «Инструменты для внекорабельной деятельности космонавтов" [1] содержит следующие требования: «п. 4.1.6.15 В конструкции инструментов не допускается наличие острых кромок, углов, наплывов клея, герметика радиусом менее 0,002 м, а также заусенцев, задиров, забоин». Возникает противоречие между требованием стандарта и функциональным назначением инструмента, который, по определению, как нож, должен иметь острые, режущие элементы.

Первостепенные вопросы безопасности приобретают обостренный характер в случае контакта инструментов с надутой тканево-латексной оболочкой скафандра, которая легко может быть повреждена острыми элементами. Повышенной опасности повреждения и потери герметичности подвергаются перчатки скафандра, особенно пальцы, учитывая зачастую недостаточно устойчивую фиксацию космонавта в рабочей позе при выполнении операции резания в условиях невесомости. При этом, угроза повреждения перчатки в большей степени относится к руке, выполняющей вспомогательные функции, например, удерживающей разрезаемый предмет, пальцы которой могут оказаться в зоне режущего лезвия.

Известен, например, нож для космонавта Astronaut knife [2], имеющий ручку, режущее и пилящее лезвие с колющим концом. Такая конструкция не является безопасной для космонавта в скафандре.

Известен нож космонавта, описанный в источнике [3]. В данной конструкции режущие кромки не изолированы, в связи с чем безопасность космонавта не обеспечена. Выступающий элемент ножа является отверткой и разреза на плоскости обеспечить не может. В полотне ножа имеется незамкнутый расширяющийся вырез, по контуру которого выполнены полукруглые элементы для использования в функции гаечного ключа и зажатия гаек и головок болтов (прототип).

Задачей изобретения является расширение функциональных возможностей ножа, обеспечение безопасности космонавта в скафандре под избыточным давлением в условиях невесомости в процессе резания различных объектов и материалов на плоскости, например, материала, закрепленного по периметру.

Задача решается тем, что нож для использования космонавтом в скафандре в условиях невесомости содержит ручку, ножевое полотно с режущим лезвием и вырезом в ножевом полотне, вырез выполнен симметричным относительно продольной оси ножа, внутренние стороны выреза параллельны и при этом образуются два клинка, имеющие режущие лезвия, обращенные внутрь выреза, и закругленные концы с пилообразными зубьями, высота которых меньше толщины гермооболочки на пальцах перчатки скафандра под избыточным давлением, а ширина выреза меньше поперечного размера пальца перчатки скафандра под избыточным давлением.

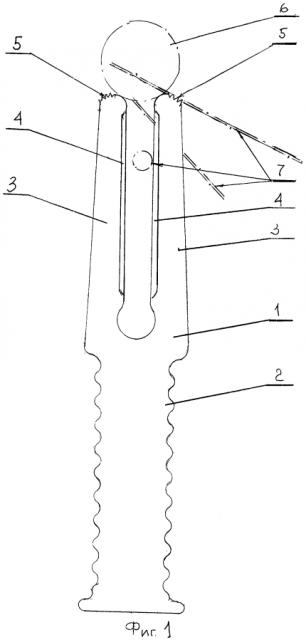

На фиг. 1 показан нож космонавта.

На фигуре:

1 - ножевое полотно;

2 - ручка;

3 - клинок;

4 - режущее лезвие;

5 - закругление с пилообразными зубьями;

6 - палец перчатки скафандра;

7 - разрезаемый предмет.

Нож космонавта (фиг. 1) состоит из ножевого полотна 1, в котором выполнены ручка 2 и незамкнутый симметричный относительно продольной оси ножа вырез, внутренние стороны выреза параллельны, при этом образуются два клинка 3 с режущими лезвиями 4, обращенными внутрь выреза, ширина выреза меньше поперечного размера пальца перчатки 6 скафандра под избыточным давлением, а концы клинков выполнены закругленными с пилообразными зубьями 5.

Эксплуатация ножа космонавта осуществляется следующим образом. Удерживая нож за ручку 2, подводят закругление с пилообразными зубьями 5 к поверхности разрезаемого предмета 7 и осуществляют действия по образованию локального разреза, в который вводят один из клинков 3 и выполняют действия по разрезанию материалов на плоскости, закрепленных по периметру, используя режущее лезвие 4.

Изобретение по совокупности отличительных признаков исключает контакт перчатки скафандра с режущими лезвиями, а касание к пилообразным зубьям не представляет опасности, так как высота зубьев пилы меньше толщины гермооболочки на пальцах перчатки, чем предотвращено повреждение перчатки, разгерметизация скафандра и обеспечена безопасность космонавта.

Литература

1. OCT 134-1003-95 "Инструменты для внекорабельной деятельности".

2. htt://knifelife.ru/forum/viewtopic.php?f=9&=9159.

3. RSC-etestpilot.blogspot.ru.

Нож для использования космонавтом в скафандре в условиях невесомости, содержащий ручку и ножевое полотно с вырезом, отличающийся тем, что вырез выполнен симметричным относительно продольной оси ножа и с параллельными сторонами, образующими два клинка с режущими лезвиями, обращенными внутрь выреза, и закругленными концами с пилообразными зубьями, высота которых меньше толщины гермооболочки на пальцах перчатки скафандра космонавта под избыточным давлением, при этом ширина выреза меньше поперечного размера пальца перчатки скафандра под избыточным давлением.
